Mecanismos
Lista de Exercícios 1

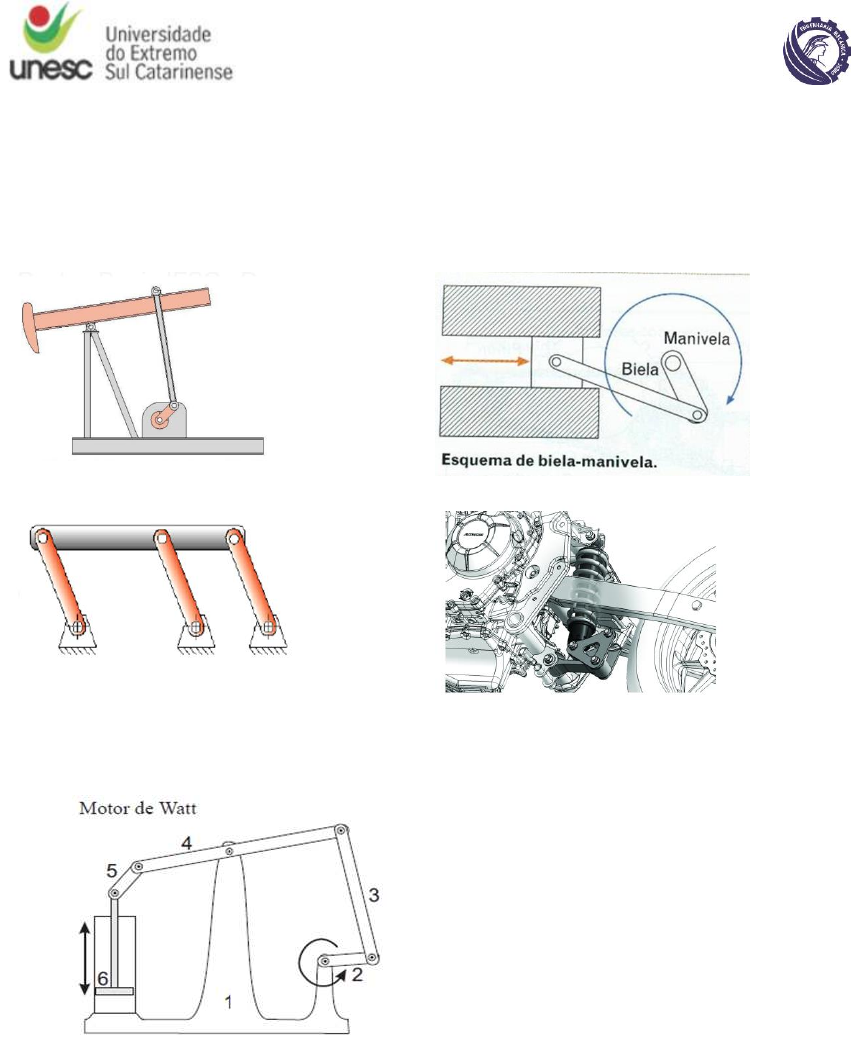

1. Definir a quantidade de elos, tipos de elos, quantidade de juntas, tipos de juntas do mecanismo. Faça
a representação funcional e estrutural indicando o elo fixo.
a. b.

c. d.



2. Dada a representação funcional do mecanismo determine a quantidade e tipo de elos e juntas do
mecanismo e faça a representação estrutural.

3. Descreva os movimentos dos item a seguir como: rotação pura, translação pura ou movimento planar
complexo:
a. Um moinho de vento
b. Uma bicicleta (no plano vertical sem girar)
c. Uma janela convencional com duas folhas
d. As teclas de um teclado de computador
e. O ponteiro de um relógio
f. Um disco de hóquei no gelo
g. A caneta em uma plotadora xy
h. O cabeçote de impressão em uma impressora de computador

4. Calcule a mobilidade das cadeias cinemáticas dos exercícios 1 e 2.

5. Calcule a mobilidade das cadeias cinemáticas abaixo, considere que todas as juntas são rotacionais:



a.

b.


d.


e.

f.


6. Calcular a mobilidade dos mecanismos abaixo:
