DIAGRAMA DE CASO DE USO

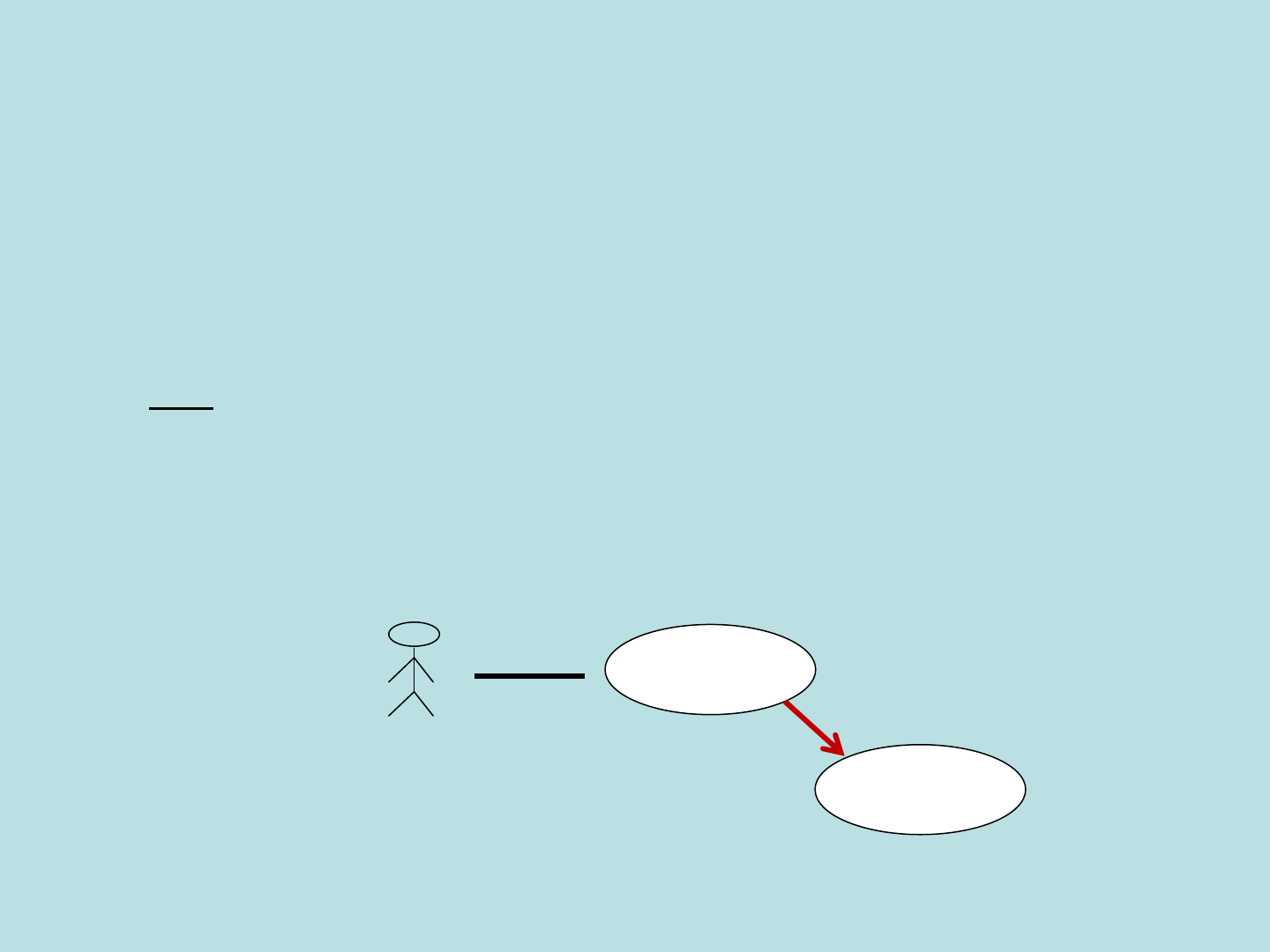

<include> estabelece a ligação obrigatória entre os casos
de uso. SEMPRE o caso de uso será executado.
INTERAÇÃO Caso de Uso – Caso de Uso
Vendedor
Vender
Produto
<include>
Emitir Nota
Fiscal
Simbologia
Ou seja: o responsável por realizar um caso de uso é uma caso de
uso e não um ator
<include> estabelece a ligação obrigatória entre os casos
de uso. SEMPRE o caso de uso será executado.
INTERAÇÃO Caso de Uso – Caso de Uso
<extend> estabelece a ligação opcional entre os casos de
uso. O caso de uso será executado em atendimento a
uma regra de negócio.
Vendedor
Vender
Produto
<include>
Emitir Nota
FiscalCadastrar
Cliente
<extend>
Simbologia
DIAGRAMA DE CASO DE USO
Deve ser usada quando:
Temos mais de um ator realizando a mesma tarefa e,
algumas tarefas diferenciadas.
Funcionário
Vendedor Gerente
Simbologia
GENERALIZA ÇÃO DE ATOR
DIAGRAMA DE CASO DE USO
