UNIVERSIDADE FEDERAL DO OESTE DA BAHIA
Centro Multidisciplinar de Bom Jesus da Lapa
Coordenação de ensino do CMBJL
DISCIPLINA: TERMODINÂMICA APLICADA LAP2007
DOCENTE: Nielza Azevedo
DISCENTE:_________________________________________DATA: ___/___/_____


AVALIAÇÃO 1

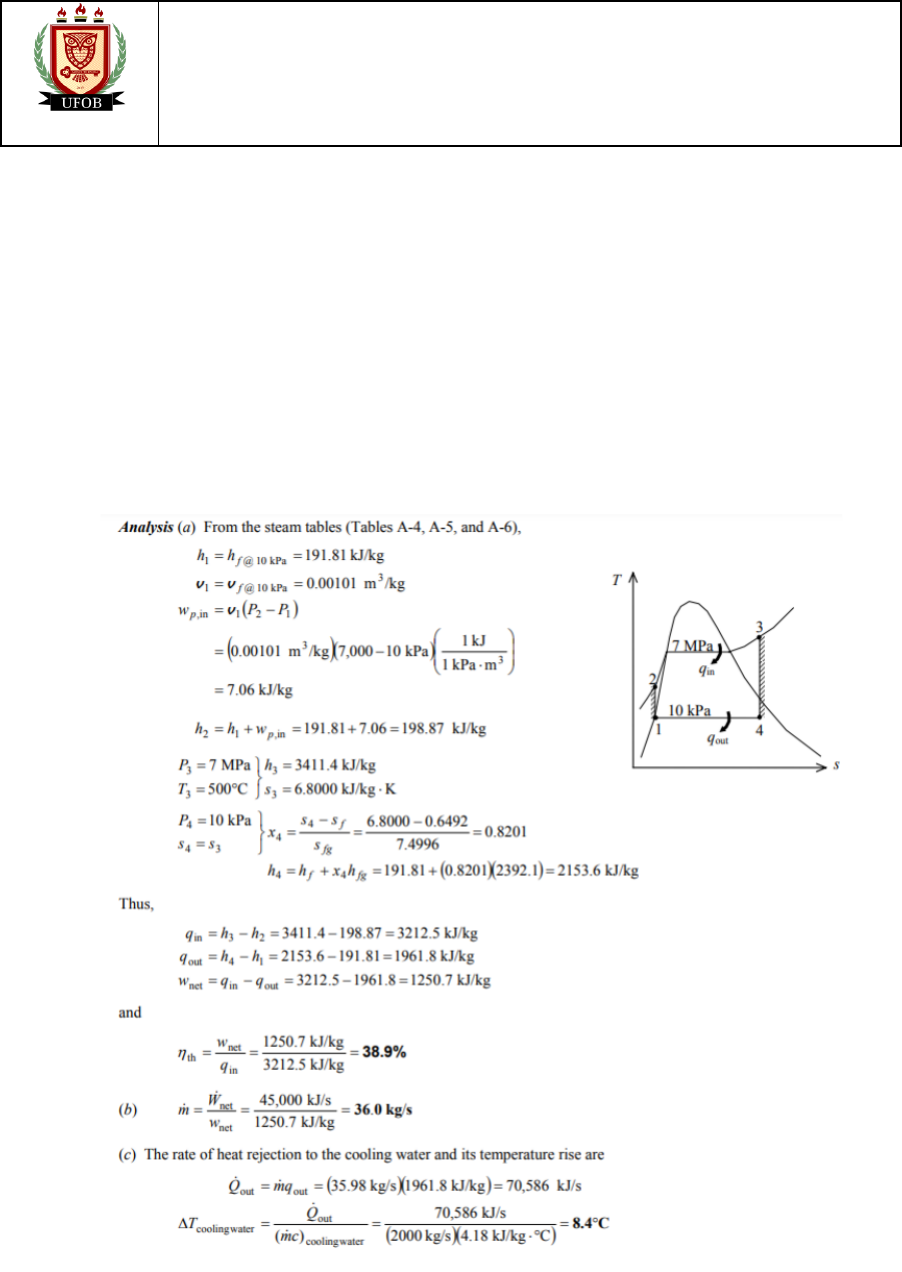

1. Considere uma usina de potência a vapor de água que opera em um ciclo de Rankine
simples ideal e produz uma potência líquida de 45 MW. O vapor entra na turbina a 7
MPa e 500 °C e é resfriado no condensador a uma pressão de 10 kPa pela água de um
lago que escoa nos tubos do condensador a uma taxa de 2.000 kg/s. Mostre o ciclo em
um diagrama T-s que inclua as linhas de saturação e determine (a) a eficiência térmica
do ciclo, (b) o fluxo de massa do vapor e (c) a elevação de temperatura da água de
resfriamento.

2. Uma usina de potência a vapor opera em um ciclo de Rankine ideal com reaquecimento
entre os limites de pressão de 15 MPa e 10 kPa. O fluxo de massa de vapor de água no
ciclo é de 12 kg/s. O vapor entra em ambos os estágios da turbina a 500 °C.
Considerando que o conteúdo de umidade do vapor na saída da turbina de baixa pressão
não deve exceder 10%, determine (a) a pressão na qual ocorre o reaquecimento, (b) a
taxa total de consumo de calor na caldeira e (c) a eficiência térmica do ciclo. Mostre
também o ciclo em um diagrama T-s que inclua as linhas de saturação.


3. Uma central de potência opera segundo um ciclo regenerativo, conforme
esquematizado na Figura a seguir, utilizando água como fluido de trabalho. A vazão
mássica de vapor produzido pela caldeira é igual 20 kg/s; dados complementares são
apresentados na Tabela Er10.3. Considerando que todos os equipamentos que
compõem a central são ideais, calcule a taxa de transferência de calor para a água na
caldeira, a vazão mássica de vapor extraída da turbina, a potência líquida desenvolvida
por essa central e o seu rendimento térmico. Mostre também o ciclo em um diagrama
T-s que inclua as linhas de saturação.
Obs.: Justifique TODOS os seus cálculos descrevendo os processos envolvidos no
ciclo.



Fonte: Energia e Fluidos – volume 1: Termodinâmica (2016) João Carlos Martins Coelho.
