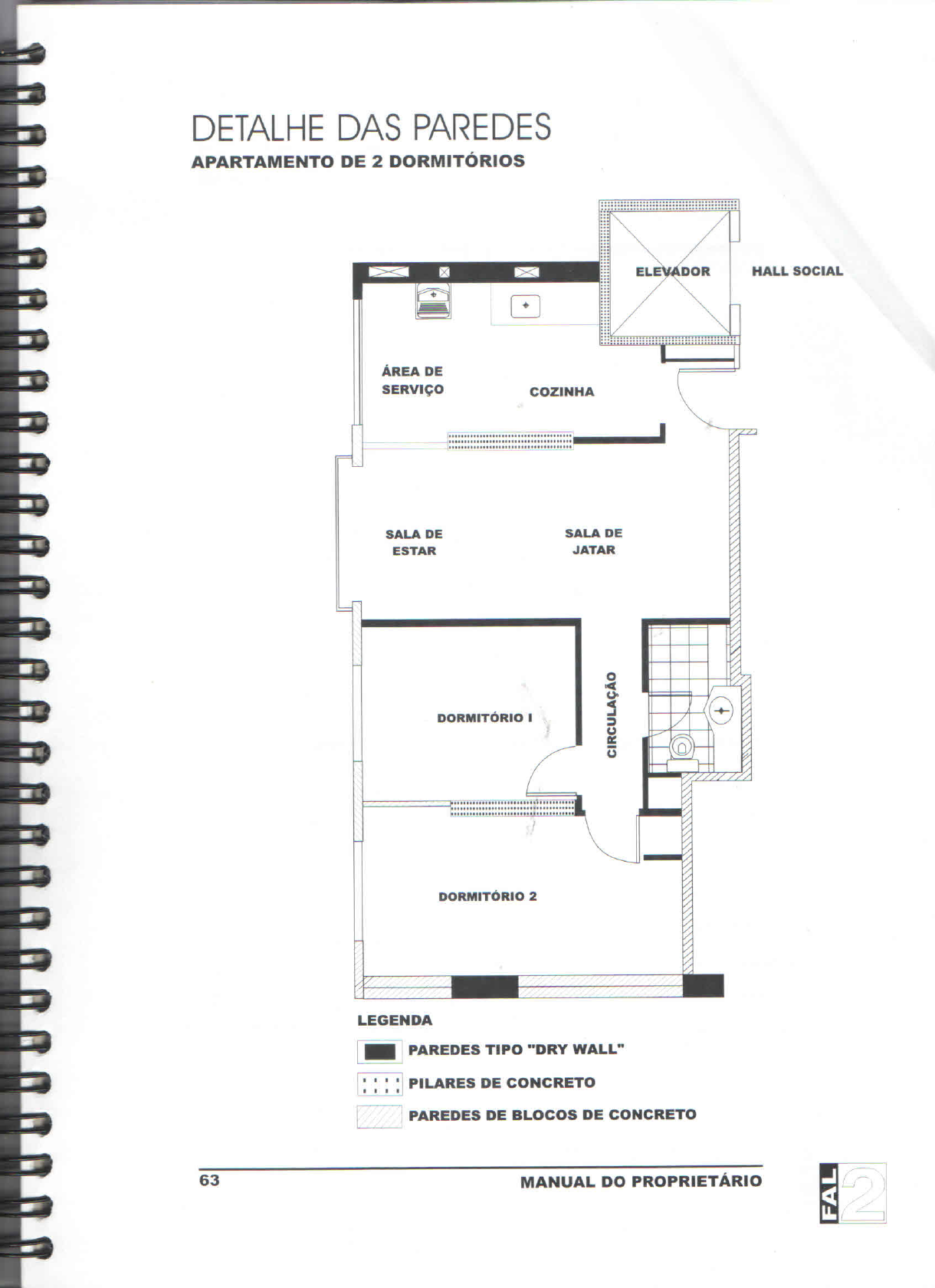

<p>DETALHE DAS PAREDES APARTAMENTO DE 2 DORMITÓRIOS ELEVADOR HALL SOCIAL ÁREA DE SERVIÇO COZINHA SALA DE SALA DE ESTAR JATAR DORMITÓRIO I DORMITÓRIO 2 LEGENDA PAREDES TIPO "DRY WALL" PILARES DE CONCRETO PAREDES DE BLOCOS DE CONCRETO 63 MANUAL DO PROPRIETÁRIO</p><p>HIDRÁULICA BANHEIRO APTO 2 DORMITÓRIOS 1.30 GRELHA DE EXAUSTÃO A.Q LAV ESG LAV LAV 020 VISTA A 0.95 LEGENDA ESGOTO ÁGUA QUENTE ÁGUA FRIA ÁREA NÃO PERDURÁVEL PLANTA BANHEIRO 64 MANUAL DO PROPRIETÁRIO</p><p>HIDRÁULICA BANHEIRO APTO 2 DORMITÓRIOS 0.50 REGIÃO DE PRUMADAS 0.40 QUADRO DE DISTRIBUIÇÃO REGISTROS CHUV CHUV 10 A.F B.S 0.100.64 VISTA A VISTA B LEGENDA ESGOTO VISTA ÁGUA QUENTE ÁGUA FRIA ÁREA NÃO PERDURÁVEL PLANTA BANHEIRO 65 MANUAL DO PROPRIETÁRIO</p><p>PLANTAS/DETALHES E ESQUEMAS DIAGRAMA - VICTÓRIA - APTO. 2 DORMITÓRIOS INTERRUPTOR RESIDUAL DIFERENCIAL 40 A/0,03 A 4 TERRA NEUTRO CIRC N° CIRC ILUMINAÇÃO BANHEIRO COZINHA 1 ILUMINAÇÃO SALA DORMITÓRIOS 2 TOMADA SALA 3 RESERVA 4 TOMADA DE COZINHA E À DE SERVIÇO 5 TOMADA DE COZINHA 6 MICROONDAS 7 MAQ. LAVAR LOUÇA 8 AQUECEDOR DE PASSAGEM DE COZINHA 9 MAQ. SECAR ROUPA 10 AQUECEDOR DE ACUMULAÇÃO 11 CUVEIRO 12 DIAGRAMA - VICTÓRIA - APTO.. 3 DORMITÓRIOS INTERRUPTOR RESIDENCIAL DIFERENCIAL 40 A/0,03 4 POLOS TERRA NEUTRO ILUMINAÇÃO BANHEIRO COZINHA 1 ILUMINAÇÃO SALA/DORMITÓRIO 2 TOMADAS DE DORMITÓRIOS 3 TOMADA SALA/DORMITÓRIO 4 RESERVA 5 TOMADA COZINHA 6 TOMADA DE COZINHA DE SERVIÇO 7 TOMADA COZINHA/ ÁREA DE SERVIÇO 8 MICROONDAS 9 MAQ. LAVAR LOUÇA 10 AQUECEDOR DE PASSAGEM COZINHA 11 MAQ. SECAR ROUPA 12 AQUECEDOR DE ACUMULAÇÃO 13 CHUVEIRO 14 59 MANUAL DO PROPRIETÁRIO</p><p>PAREDE TIPO "DRY COZINHA/AREA DE SERVIÇO POSICIONAMENTO DOS REFORCOS DE MADEIRA A MASSA PARA ASSENTAMENTO A 1 PLACA "DRY WALL 2 PLACA "DRY WALL REFORCO DE MADEIRA CORTE A-A VISTA 1 AS FAIXAS MOSTRAM POSICIONAMENTO DOS REFORÇOS DE MADEIRA ORIGINALMENTE ESTUDADOS PARA ATENDER A FIXAÇÃO DOS ARMÁRIOS DA SUGERIMOS QUE SEJAM FEITAS CONSULTAS AS DEMAIS INFORMAÇÕES DESTE MANUAL E AO DEPARTAMENTO DE ATENDIMENTO DA LAFARGE (OU FAL 2) PARA ESCLARECER QUALQUER DUVIDA OU NECESSIDADE DE NOVOS PONTOS DE MODOS DE FIXAÇÕES: 1 - NA REGIÃO DO REFORÇO DE MADEIRA ALTER NATIVA: PARA FUSOS A SEREM UTILIZADOS PARA FIXAÇÃO NOS REFORÇOS DE MADEIRA DEVEM PENETRA NA PAREDE 5,50 CM PARA QUE AREA DE VISTA 1 REFORÇO SEJA UTILIZADO ADEQUADAMENTE COZINHA NÃO DEVEM SER UTILIZADAS BUCHAS NORMAIS E A ROSCA DO PARAFUSO DEVE SER PRÓPRIA PARA ADERIR A A FURADEIRA NÃO DEVE PERFURAR A MADEIRA JÁ QUE ELA ELIMINARIA A ADERÊNCIA DA ROSCA DO PARA FUSO A PARAFUSOS NÃO DEVERÃO PERFURAR MENOS DE 5,50 CM PARA NÃO PERCORRER RISCO DE PERFURAR E DANIFICAR AS TUBULAÇÕES HIDRÁU- LICAS OU ELÉTRICAS INTERNAS NA ALTERNATIVA B: UTILIZAR EQUIPAMENTO PARA PERFURAÇÃO (FURADEIRA) COM LIMITADOR DE AVANCO QUE GARANTA PENETRAÇÃO MÁXIMA DE 5,50 CM PARA POSSIBILITAR A UTILIZAÇÃO DAS BUCHAS ESPECIAIS PARA ESTE TIPO DE PAREDE NA REGIÃO SEM REFORÇO DE MADEIRA UTILIZAR EQUIPAMENTO PARA PERFURAÇÃO (FURADEIRA) COM LIMITADOR DE AVANÇO QUE GARANTA PENETRAÇÃO MÁXIMA DE 3,50 CM PARA POSSIBILITAR A UTILIZAÇÃO DAS BUCHAS ESPECIAIS PARA ESTE TIPO DE PAREDE 60 MANUAL DO PROPRIETÁRIO</p>
