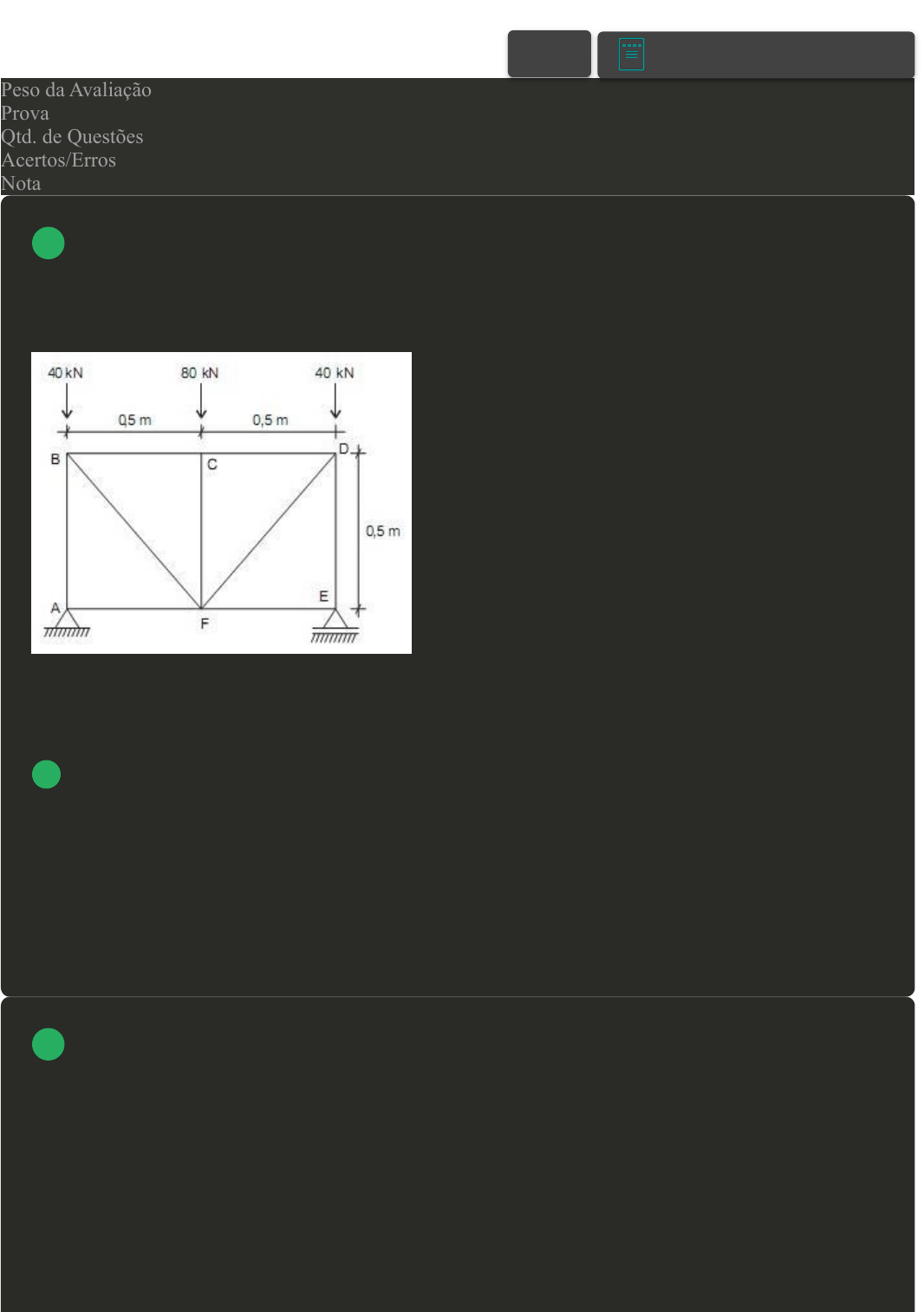

<p>Prova Impressa</p><p>GABARITO | Avaliação II - Individual (Cod.:957693)</p><p>Peso da Avaliação 2,00</p><p>Prova 82709111</p><p>Qtd. de Questões 10</p><p>Acertos/Erros 10/0</p><p>Nota 10,00</p><p>As treliças são estruturas muito comuns no nosso dia a dia e você com certeza já deve ter visto</p><p>alguma estrutura treliçada. São constituídas por barras (geralmente metálicas) ligadas entre si nas</p><p>extremidades através dos nós que recebem todos os esforços externos aplicados a ela. Com relação ao</p><p>comportamento das treliças, considere a treliça apresentada abaixo e classifique V para as sentenças</p><p>verdadeiras e F para as falsas:</p><p>( ) O valor do esforço para a barra AB é de -40 kN.</p><p>( ) O valor do esforço para a barra ED é de -80 kN.</p><p>( ) Essa treliça é internamente hipostática. Assinale a alternativa que apresenta a sequência</p><p>CORRETA:</p><p>A F - V - F.</p><p>B V - F - V.</p><p>C F - F - V.</p><p>D V - V - F.</p><p>Um profissional responsável pela execução de projetos sujeitos a solicitação mecânicas deve ser</p><p>capaz de identificar qual é o tipo de tensão atuante sobre uma estrutura. Com base na figura em</p><p>anexo, associe os itens, utilizando o código a seguir:</p><p>( ) Tração.</p><p>( ) Compressão.</p><p>( ) Cisalhamento.</p><p>VOLTAR</p><p>A+ Alterar modo de visualização</p><p>1</p><p>2</p><p>08/07/2024, 09:59 Avaliação II - Individual</p><p>about:blank 1/5</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>A II - I - III.</p><p>B III - II - I.</p><p>C I - II - III.</p><p>D II - III - I.</p><p>Uma força P de 14,3 kN atua na chapa demonstrada na figura em anexo. A largura chapa é de 25</p><p>cm e sua espessura é igual a 8 cm. A espessura do cobre juntas é de 1,0 cm e o diâmetro dos parafusos</p><p>é de 3,25 cm. Com base no exposto, classifique V para as sentenças verdadeiras e F para as falsas:</p><p>( ) A tensão de cisalhamento média é de 287 N/cm².</p><p>( ) A tensão de esmagamento na chapa é de 147 N/cm².</p><p>( ) A tensão de esmagamento no cobre juntas é de 733 N/cm².</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>A V - V - F.</p><p>B F - F - V.</p><p>C F - V - F.</p><p>D V - F - V.</p><p>Ao fixar uma chapa de aço em uma viga de madeira, foram utilizados quatro parafusos,</p><p>conforme pode ser observado na figura em anexo. Sabendo que a carga atuante na chapa é de 100 kN</p><p>e que o limite de escoamento do aço utilizado é de 360 MPa e que se deseja um coeficiente de</p><p>segurança de 4,00. Com base no exposto, analise as sentenças a seguir:</p><p>I- O diâmetro mínimo necessário para os parafusos será de 18,8 mm.</p><p>3</p><p>4</p><p>08/07/2024, 09:59 Avaliação II - Individual</p><p>about:blank 2/5</p><p>II- O diâmetro mínimo necessário para os parafusos será de 21,7 mm.</p><p>III- Caso seja colocado uma chapa com 5 parafusos, ao invés de 4, o diâmetro mínimo necessário de</p><p>cada parafuso será de 15,6 mm.</p><p>Assinale a alternativa CORRETA:</p><p>A As sentenças II e III estão corretas.</p><p>B As sentenças I e III estão corretas.</p><p>C Somente a sentença I está correta</p><p>D Somente a sentença II está correta.</p><p>Em engenharia, uma treliça é uma estrutura composta unidades triangulares construídas com</p><p>elementos retos cujas extremidades são ligadas em pontos. Com relação ao sistema estrutural</p><p>treliçado, classifique V para as sentenças verdadeiras e F para as falsas:</p><p>( ) Para que uma treliça se comporte na prática como previsto teoricamente, todas as cargas</p><p>precisam ser aplicadas nos nós</p><p>( ) O método dos nós é um método de resolução natural que consiste em estudar o equilíbrio em</p><p>cada nó isolado, marcar as forças exteriores e os esforços normais das barras.</p><p>( ) Treliça é uma estrutura composta de elementos esbeltos, unidos uns aos outros por meio de</p><p>rótulas nas suas extremidades, denominadas de antinós.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>A V - V - F.</p><p>B V - F - V.</p><p>C F - V - F.</p><p>D F - F - V.</p><p>Considere uma treliça plana estável e externamente isostática, com um apoio móvel e em um</p><p>apoio fixo. Considere ainda que essa treliça possui 16 nós e 29 barras. Com base no exposto,</p><p>classifique V para as sentenças verdadeiras e F para as falsas:</p><p>( ) Essa treliça é internamente hipostática.</p><p>( ) Essa treliça é internamente isostática.</p><p>5</p><p>6</p><p>08/07/2024, 09:59 Avaliação II - Individual</p><p>about:blank 3/5</p><p>( ) A treliça mencionada possui grau de estaticidade total é igual a 5.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>A V - V - F.</p><p>B F - V - F.</p><p>C V - F - V.</p><p>D F - F - V.</p><p>Uma peça de concreto cilíndrica, de 10 cm de diâmetro e 20 cm de altura, foi ensaiada por</p><p>compressão axial. Como resultado deste ensaio, foi possível observar uma carga de ruptura de 18,05</p><p>toneladas. Com base na resistência à compressão do concreto, em MPa, assinale a alternativa</p><p>CORRETA:</p><p>A 13.</p><p>B 23.</p><p>C 28.</p><p>D 34.</p><p>Podemos considerar treliças como uma estrutura bidimensional projetadas para suportar cargas</p><p>atuando no plano. Com base no exposto, analise a estrutura metálica treliçada de aço com 9 m de</p><p>comprimento e 2 m de altura, como representada na figura em anexo. Considerando que o aço possui</p><p>E = 200 GPa e a área da seção transversal dos perfis de aço das diagonais for de 6,25 cm². Com base</p><p>no exposto, assinale a alternativa CORRETA, que apresenta o encurtamento da barra diagonal FG, em</p><p>milímetros:</p><p>A 1,00.</p><p>B 0,05.</p><p>C 1,25.</p><p>D 050.</p><p>7</p><p>8</p><p>08/07/2024, 09:59 Avaliação II - Individual</p><p>about:blank 4/5</p><p>O cisalhamento puro, convencional ou de corte, ocorre quando a magnitude dos esforços</p><p>internos, como, esforço normal, momento fletor e momento torçor é desprezível em relação ao</p><p>esforço cortante. Com relação à tensão de cisalhamento, classifique V para as sentenças verdadeiras e</p><p>F para as falsas:</p><p>( ) A tensão tangencial não se distribui uniformemente ao longo da seção transversal.</p><p>( ) A Lei de Hooke não é aplicável para tensões e deformações de cisalhamento.</p><p>( ) A tensão de ruptura obtida a partir de um diagrama de tensão versus deformação de cisalhamento</p><p>é igual a obtida com base em um diagrama tensão versus deformação à tração.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>A V - V - F.</p><p>B F - V - V.</p><p>C F - F - V.</p><p>D V - F - F.</p><p>A figura em anexo mostra duas chapas unidas por um rebite cilíndrico. Se o coeficiente de</p><p>segurança utilizado for de 4 e o limite de escoamento cisalhante do rebite é 600 MPa. Com base no</p><p>exposto, analise as sentenças a seguir:</p><p>I- O diâmetro mínimo é de 2,91 mm.</p><p>II- O diâmetro mínimo é de 11,28 mm.</p><p>III- O diâmetro mínimo é de 13,03 mm.</p><p>IV- O diâmetro mínimo é maior que 14 mm.</p><p>Assinale a alternativa CORRETA:</p><p>A Somente a sentença II está correta.</p><p>B Somente a sentença I está correta.</p><p>C Somente a sentença IV está correta.</p><p>D Somente a sentença III está correta.</p><p>9</p><p>10</p><p>Imprimir</p><p>08/07/2024, 09:59 Avaliação II - Individual</p><p>about:blank 5/5</p>
