Aula 02 Formato, legenda e tabela de modificações

Prévia do material em texto

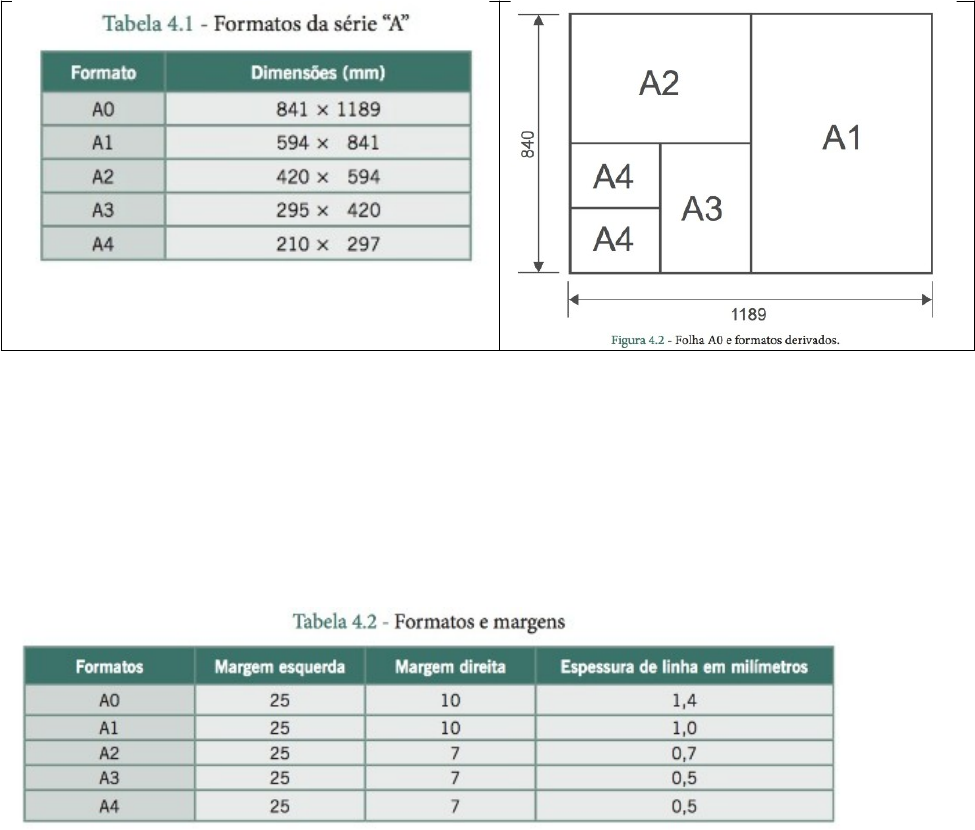

<p>FORMATAÇÃO</p><p>Tipos de papel</p><p>Os papéis podem ser opacos ou transparentes. Os opacos podem ser sulfite grosso, canson ou schoeller, e os transparentes são papel-manteiga, vegetal, albanene e cronaflex. A escolha do tipo do papel depende da durabilidade e resistência desejadas e do trabalho a ser realizado.</p><p>Formatos</p><p>O papel utilizado para os desenhos é padronizado pela ABNT (NBR 10068), e o formato principal utilizado é o da série “A”. O formato referência é A0 de 1 m2; os demais derivam desse formato. Veja as tabelas abaixo.</p><p>As folhas podem ser utilizadas na posição horizontal (paisagem) ou vertical (retrato).</p><p>Apresentação da folha para desenho</p><p>As folhas devem ter uma margem limitada pela sua borda externa. Além disso, a espessura da linha usada para desenhar a margem é normalizada. Acompanhe abaixo.</p><p>A Figura abaixo exibe um exemplo de margem para o formato A0.</p><p>Legenda</p><p>A legenda identifica o desenho e deve ser traçada segundo a NBR 10068. Independentemente de a folha estar na posição vertical (retrato) ou horizontal (paisagem), a posição da legenda é sempre no canto inferior direito da folha.</p><p>Seu conteúdo deve seguir a NBR 10582.</p><p>Segundo a NBR 10582, a folha para o desenho deve conter:</p><p>a) espaço para desenho; b) espaço para texto; e, c) espaço para legenda.</p><p>Espaço para desenho</p><p>Os desenhos são dispostos na ordem horizontal e vertical.</p><p>O desenho principal, se houver, é colocado acima e à esquerda, no espaço para desenho.</p><p>Espaço para texto</p><p>Todas as informações necessárias ao entendimento do conteúdo do espaço para desenho são colocadas no espaço para texto e escritas conforme NBR 8402.</p><p>O espaço para texto é colocado a direita ou na margem inferior do padrão de desenho.</p><p>Quando o espaço para texto é colocado na margem inferior, a altura varia conforme a natureza do serviço.</p><p>A largura de espaço para texto é igual a da legenda ou no mínimo 100 mm.</p><p>O espaço para texto é separado em colunas com larguras apropriadas de forma que possível, leve em consideração o dobramento da cópia do padrão de desenho, conforme formato A4.</p><p>O espaço para texto (Figuras 3, 4 e 5) deve conter as seguintes informações:</p><p>a) explanação: Informações necessárias a leitura de desenho tais como: a) símbolos especiais; b) designação; c) abreviaturas; e d) tipos de dimensões</p><p>b) instrução: Informações necessárias a execução do desenho, como a) lista de material; b) estado de superfície; c) local de montagem e; d) número de peças.</p><p>c) referência: Informações referentes a outros desenhos e/ou outros documentos.</p><p>d) localização da planta de situação: ) planta esquemática com marcação da área construída, parte da construção etc.: a seta norte é indicada (Figura 6); b) planta esquemática da construção com marcação de área, etc. (Figura 7).</p><p>e) tábua de revisão: A tábua de revisão é usada para registrar a correção alteração e/ou acréscimo feito no desenho depois dele ter sido aprovado pela primeira vez.</p><p>Legenda</p><p>A legenda é usada para informação, indicação e identificação do desenho.</p><p>As informações contidas na legenda são as seguintes: a) designação da firma; b) projetista, desenhista ou outro, responsável pelo conteúdo do desenho; c) local, data e assinatura; d) nome e localização do projeto; e) conteúdo do desenho; f) escala (conforme NBR 8196); g) número do desenho; h) designação da revisão; i) indicação do método de projeção (conforme NBR 10067); j) unidade utilizada no desenho conforme a NBR 10126</p><p>Dobramento de cópias</p><p>A NBR 13142 estabelece que os formatos A0, A1, A2 e A3 devem ser dobrados de forma que, ao final, o papel dobrado tenha o tamanho do formato A4 e a legenda permaneça visível.</p><p>O dobramento deve partir do lado direito e se os formatos A0, A1, A2 e A3 precisarem ser perfurados para que sejam arquivados, a lateral esquerda superior deve ser dobrada para trás, conforme indicado nas Figuras 4.10, 4.11, 4.12 e 4.13. Desta forma, essa parte não será desnecessaria- mente perfurada.</p><p>image1.png</p><p>image2.png</p><p>image3.png</p><p>image4.png</p><p>image5.png</p>
