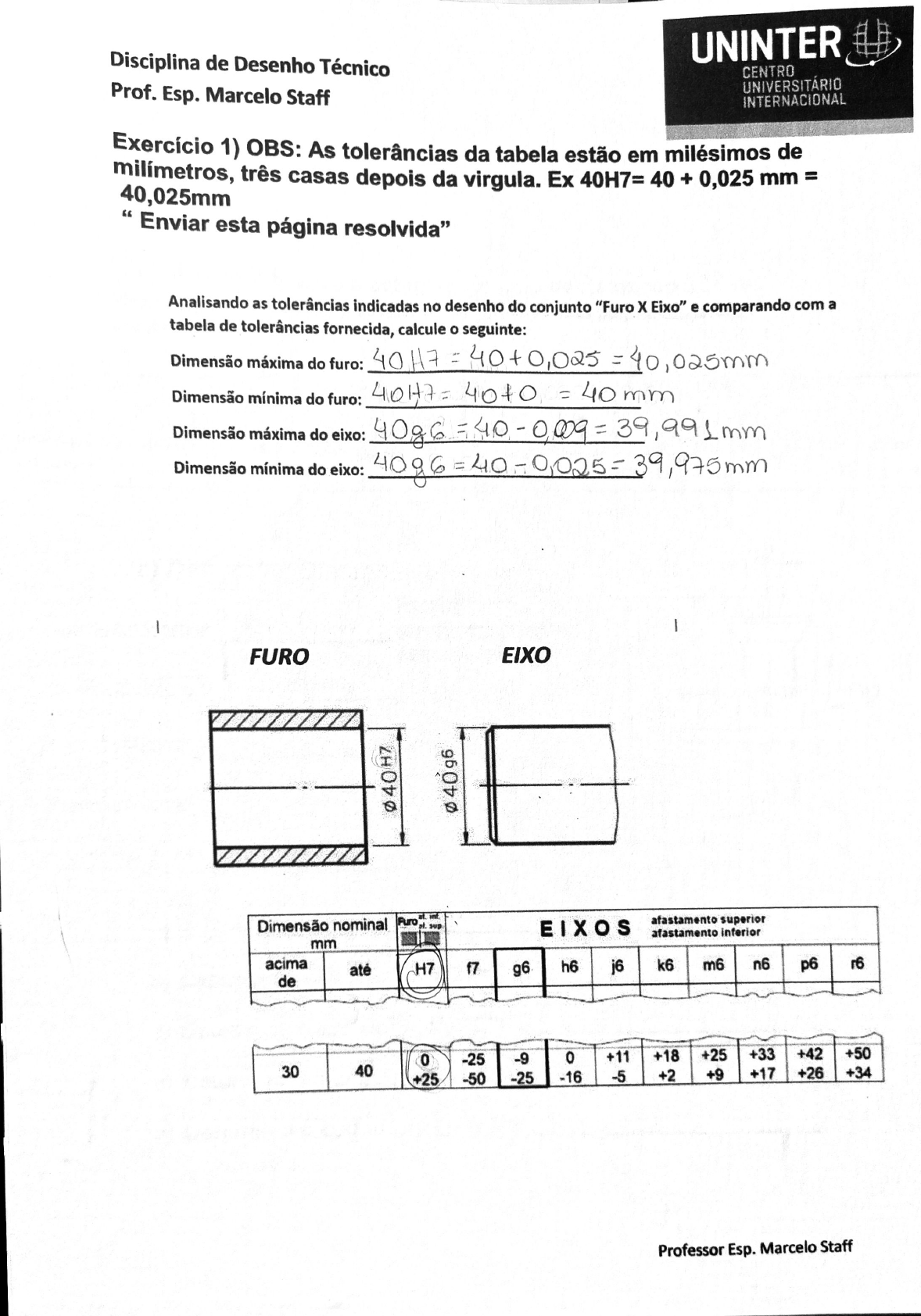

<p>Disciplina de Desenho Técnico UNINTER CENTRO Prof. Esp. Marcelo Staff UNIVERSITÁRIO INTERNACIONAL Exercício 1) OBS: As tolerâncias da tabela estão em milésimos de milímetros, três casas depois da virgula. Ex 40H7= 40 + 0,025 mm = 40,025mm " Enviar esta página resolvida" Analisando as tolerâncias indicadas no desenho do conjunto "Furo X Eixo" e comparando com a tabela de tolerâncias fornecida, calcule o seguinte: Dimensão máxima do furo: 40+0,025 = 40,025mm Dimensão mínima do furo: mm Dimensão máxima do eixo: Dimensão mínima do eixo: I FURO EIXO Dimensão nominal Puro sup EIXOS afastamento superior afastamento inferior mm acima até H7 f7 g6 h6 j6 k6 m6 n6 p6 r6 de 0 -25 -9 0 +11 +18 +25 +33 +42 +50 30 40 +25 -50 -25 -16 -5 +2 +9 +17 +26 +34 Professor Esp. Marcelo Staff</p><p>UNINTER Disciplina de Desenho Técnico CENTRO UNIVERSITÁRIO INTERNACIONAL Prof. Esp. Marcelo Staff Exercício 2). Observe a cotagem do pino de Retenção ECO e determine os valores solicitados. " Enviar esta página resolvida" Ex Afastamento superior = -0,02 mm. Material L3 H digo do artigo Forma do corpo Versão D D1 D2 L L1 L2 básico 632.001903 Aço 3 M6x0,75 14 34,5 12 5 10 3, A endurecida inoxidável D2 a) Determine Dimensão D Forma A Afastamento Superior: - 0,02 mm sem ranhura de engate sem contraporca Afastamento Inferior: - 0,04mm SW1 12 Dimensão Máxima: 17 Dimensão Mínima: mm H Tolerância: mm D-0,02 -0,04 D1 b) Determine a dimensão "D2 "= 14 c) Determine o comprimento "L"= 34,5 d) Determine o comprimento "H"= 3,5 e) Determine o comprimento "L3"= 10 Professor Esp. Marcelo Staff</p><p>VISTA FRONTAL VISTA LATERAL 60 20 3 4 30 15 01 SENSOR DE PRESENCA 01 Plastiprene Peça Denominação Qdte Material Data Peça: 30108124 Empresa: UNINTER 3 Unidade: Aluno: Esc: mm Katia Kamile dos S. Lavandoski 1:1 Titulo: UNINTER CENTRO Atividade UNIVERSITARIO 4</p><p>15 LATERAL 75 30 D VISTA SUPERIOR S 25 01 15 1045 Peça Denominação Qdte Material Data Peça: Ex 4 30108124 Empresa: UNINTER Unidade: Aluno: Esc: 1:1 mm Kaha Kamile d Santos Titulo: O UNINTER Atividade CENTRO UNIVERSITARIO</p><p>vista FRONTAL 015 30 15 30 35 SUPERIOR 5 010 01 do SENSOR 5 AGO 1045 Peça Denominação Qdte Material Data Peça: EX 5 Empresa: UNINTER Unidade: Aluno: Esc: mm Kaha Kamile d. Santos Titulo: UNINTER CENTRO to Atividade UNIVERSITARIO</p>
