Desenho tecnico - Trabalho pratico 1

Prévia do material em texto

Disciplina de Desenho Técnico
Prof. Esp. Marcelo Staff

 Professor Esp. Marcelo Staff

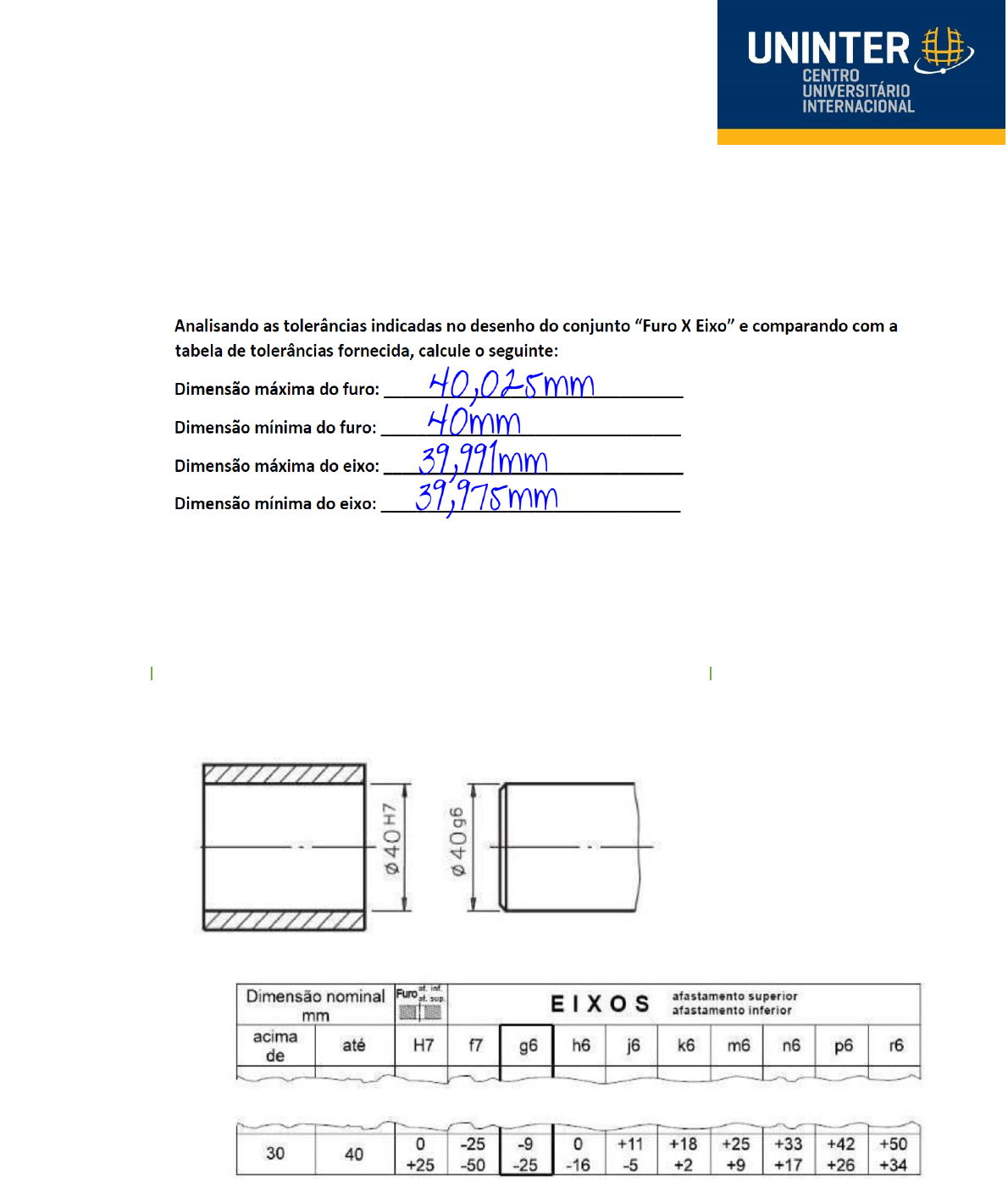

Exercício 1) OBS: As tolerâncias da tabela estão em milésimos de
milímetros, três casas depois da virgula. Ex 40H7= 40 + 0,025 mm =
 40,025mm
 “ Enviar esta página resolvida”



 FURO EIXO
Disciplina de Desenho Técnico
Prof. Esp. Marcelo Staff

 Professor Esp. Marcelo Staff




Exercício 2). Observe a cotagem do pino de Retenção ECO e
determine os valores solicitados. “ Enviar esta página resolvida”
Ex Afastamento superior = -0,02 mm.



a) Determine Dimensão D













b) Determine a dimensão “D2 “=_________________________

c) Determine o comprimento “L”=_______________________

d) Determine o comprimento “H”=_________________________

e) Determine o comprimento “L3”=_________________________


Código do artigo Forma
Material
Versão D D1 D2 L L1 L2 L3 H SW1 do corpo
básico
K0632.001903 A
Aço
inoxidável
endurecida 3 M6x0,75 14 34,5 12 5 10 3,5 8
Peça
Denominação
Material
Peça:
Data
Empresa: UNINTER
Esc:
Unidade:
Aluno:







Titulo:

Qdte
01 Sensor de Presença 1 Plastiprene
Atividade pratica
Rafael Henrique Cordeiro Santos
01/05/24
mm
01
Ex 03
RU: 4872710
Peça
Denominação
Material
Peça:
Data
Empresa: UNINTER
Esc:
Unidade:
Aluno:







Titulo:

Qdte
01 Sensor de Presença 1 Plastiprene
Atividade pratica
Rafael Henrique Cordeiro Santos
01/05/24
mm
01
Ex 03
RU: 4872710
Suporte
Ex 04
Peça
Denominação
Material
Peça:
Data
Empresa: UNINTER
Esc:
Unidade:
Aluno:







Titulo:

Qdte
01 Sensor de Presença 1 Plastiprene
Atividade pratica
Rafael Henrique Cordeiro Santos
01/05/24
mm
01
Ex 03
RU: 4872710
Suporte do sensor Aço 1045
Ex 05
