Eletrônica Digital - CT
Aluno (a): João Victor Santana da Silva
Data: 06/07/2024
Atividade 02
NOTA:
INSTRUÇÕES:
· Esta Atividade contém 04 questões, totalizando 10 (dez) pontos.
· Você deve preencher dos dados no Cabeçalho para sua identificação
· Nome / Data de entrega
· Utilize o espaço abaixo destinado para realizar a atividade.
· Ao terminar grave o arquivo com o nome Atividade 02 (nome do aluno).
· Envie o arquivo pelo sistema.
Observação: Só será avaliada a questão que apresentar o seu respectivo desenvolvimento.

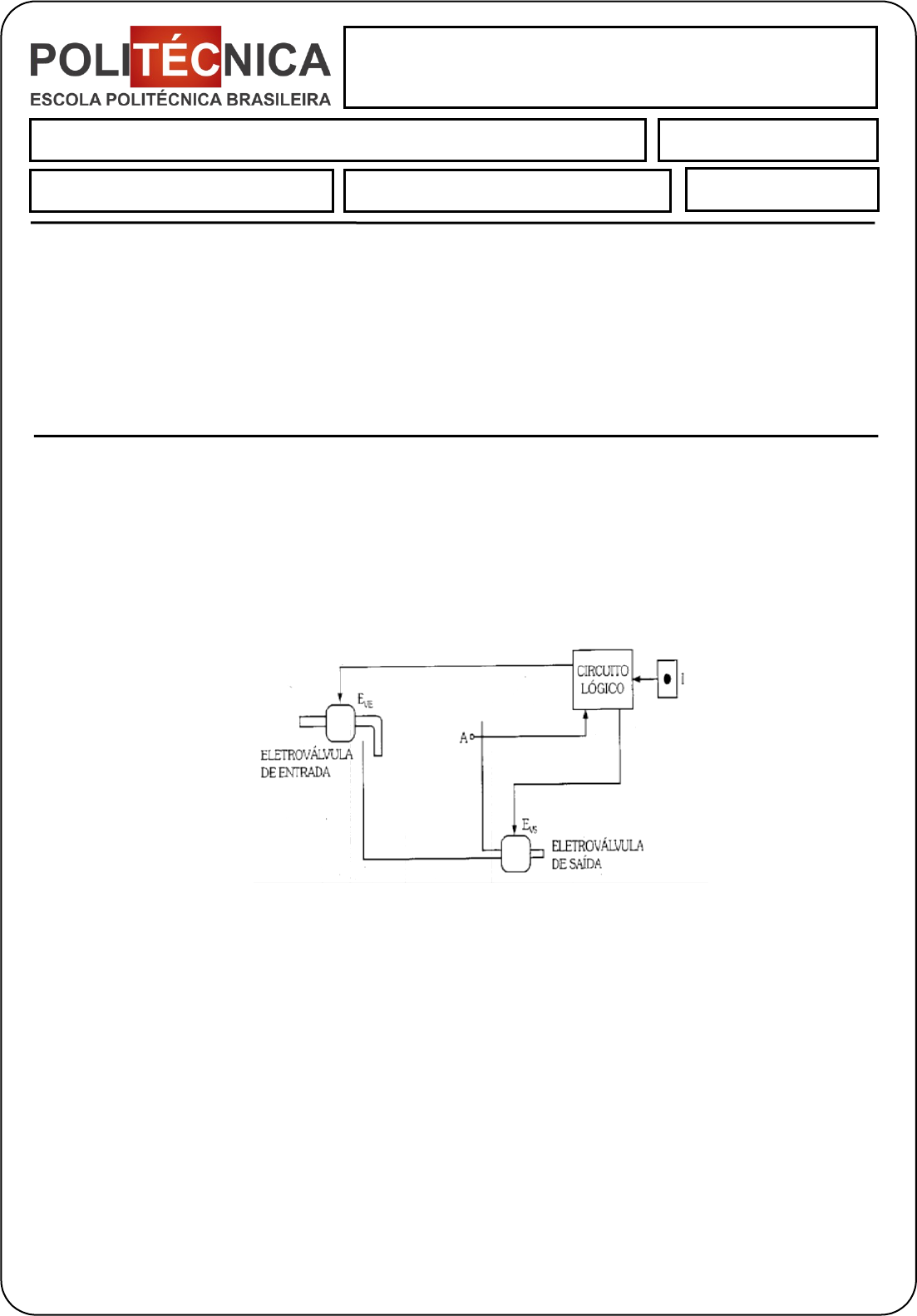

1) Elabore um circuito lógico para encher ou esvaziar um tanque industrial por meio de duas eletroválvulas, sendo uma para encher o tanque e a outra para esvaziar. A figura do circuito é mostrada a seguir:
Dado o esquema mostrado o funcionamento do circuito deverá ser:
•	Se o interruptor “I” estiver pressionado tanque deverá encher;
•	Se o interruptor “I” não estiver pressionado o tanque deverá esvaziar;
•	Caso o nível atinja o sensor “A” o tanque não deverá receber mais água.
variáveis de entrada: Interruptor (i), sensor (A)
variáveis de saída: Eletroválvula de entrada (EVE), eletroválvula de saída (EVS)
convenções:
sensor A:
Tanque cheio: 1
Tanque vazio: 0
Interruptor:
Ligado: 1
Desligado: 0
Eletroválvulas EVE e EVS:
Aberta: 1
Fechada: 0
Análise de caso:
Caso:
 O tanque esteja vazio (A:0) e o interruptor desligado (I:0):
	EVE:0 e EVS:1
 caso o tanque esteja vazio (A:0) e o interruptor seja ligado (i:1):
	EVE:1 e EVS: 0
 caso o tanque esteja cheio (A:1) e o interruptor ligado (I:1):
	EVE: 0 e EVS: 0
 caso o tanque esteja cheio (A:1) e o interruptor seja desligado (I:0):
	EVE:0 e EVS: 1
Tabela Verdade e circuito lógico:
2) Utilizando a tabela verdade identifique os respectivos blocos abaixo:




3) Projete um decodificador, a partir de um código binário, escrever a sequencia da figura abaixo em um display de sete seguimentos.
4) Construa a expressão lógica da tabela verdade abaixo e depois simplifique a expressão obtida utilizando os diagramas de Veitch-Karnaugh e monte o circuito simplificado.

	A
	B
	C
	D
	S
	0
	0
	0
	0
	1
	0
	0
	0
	1
	1
	0
	0
	1
	0
	1
	0
	0
	1
	1
	0
	0
	1
	0
	0
	1
	0
	1
	0
	1
	1
	0
	1
	1
	0
	1
	0
	1
	1
	1
	0
	1
	0
	0
	0
	1
	1
	0
	0
	1
	1
	1
	0
	1
	0
	1
	1
	0
	1
	1
	0
	1
	1
	0
	0
	1
	1
	1
	0
	1
	1
	1
	1
	1
	0
	1
	1
	1
	1
	1
	0
