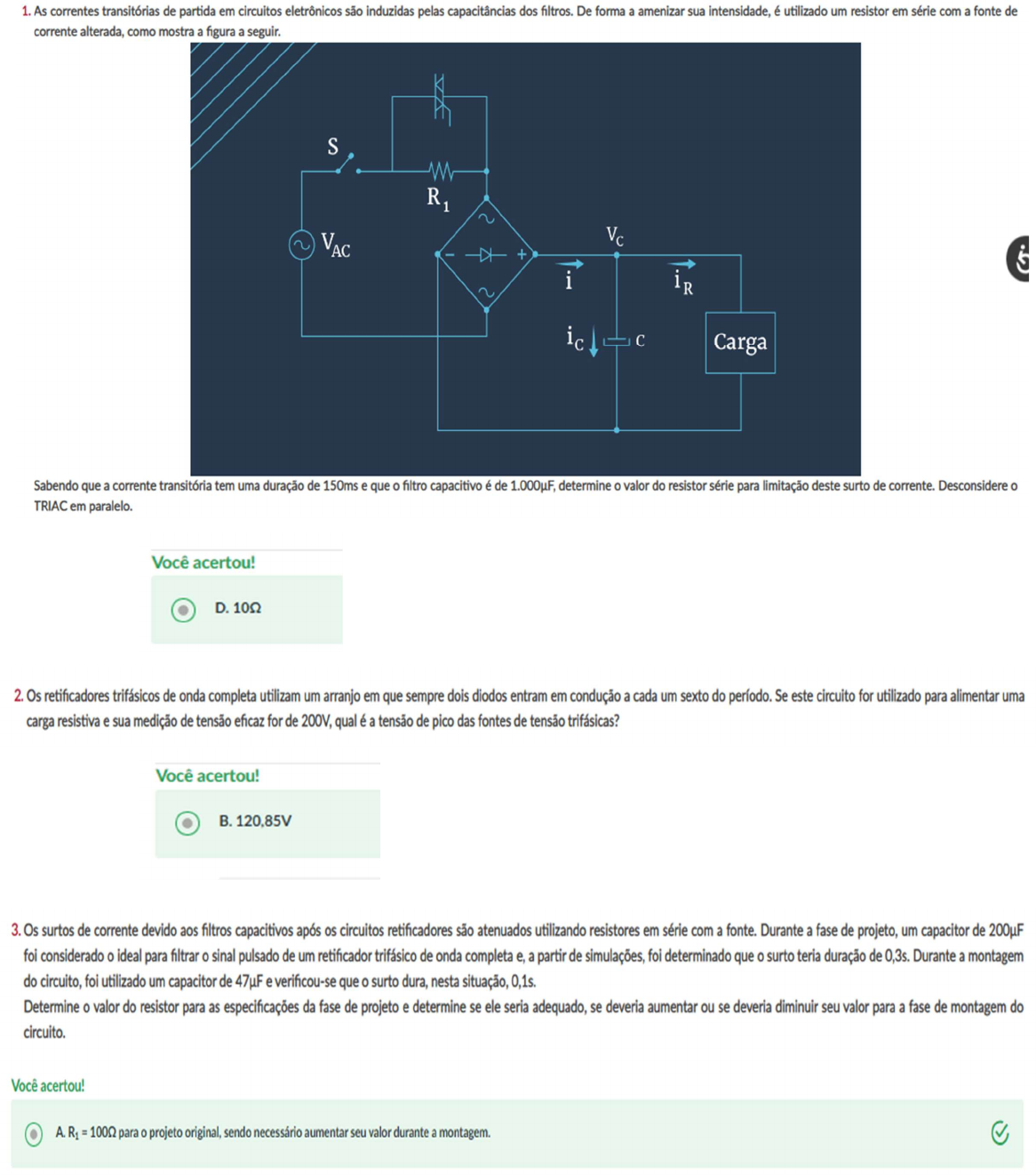

<p>1. As correntes transitórias de partida em circuitos eletrônicos são induzidas pelas capacitâncias dos filtros. De forma a amenizar sua intensidade, é utilizado um resistor em série com a fonte de corrente alterada, como mostra a figura a seguir. S R VAC + i ic C Carga Sabendo que a corrente transitória tem uma duração de 150ms e que filtro capacitivo é de 1.000uF, determine valor do resistor série para limitação deste surto de corrente. Desconsidere TRIAC em paralelo. Você acertou! D. 100 2. Os retificadores trifásicos de onda completa utilizam um arranjo em que sempre dois diodos entram em condução a cada um sexto do período. Se este circuito for utilizado para alimentar uma carga resistiva e sua medição de tensão eficaz for de 200V, qual é a tensão de pico das fontes de tensão trifásicas? Você acertou! B. 120.85V 3. Os surtos de corrente devido aos filtros capacitivos após os circuitos retificadores são atenuados utilizando resistores em série com a fonte. Durante a fase de projeto, um capacitor de foi considerado 0 ideal para filtrar 0 sinal pulsado de um retificador trifásico de onda completa e, a partir de simulações, foi determinado que 0 surto teria duração de 0,3s. Durante a montagem do circuito, foi utilizado um capacitor de 47uF e verificou-se que 0 surto dura, nesta situação, 0,1s. Determine 0 valor do resistor para as especificações da fase de projeto e determine se ele seria adequado, se deveria aumentar ou se deveria diminuir seu valor para a fase de montagem do circuito Você acertou! A 1000 para 0 projeto original, sendo necessário aumentar seu valor durante a montagem.</p>
