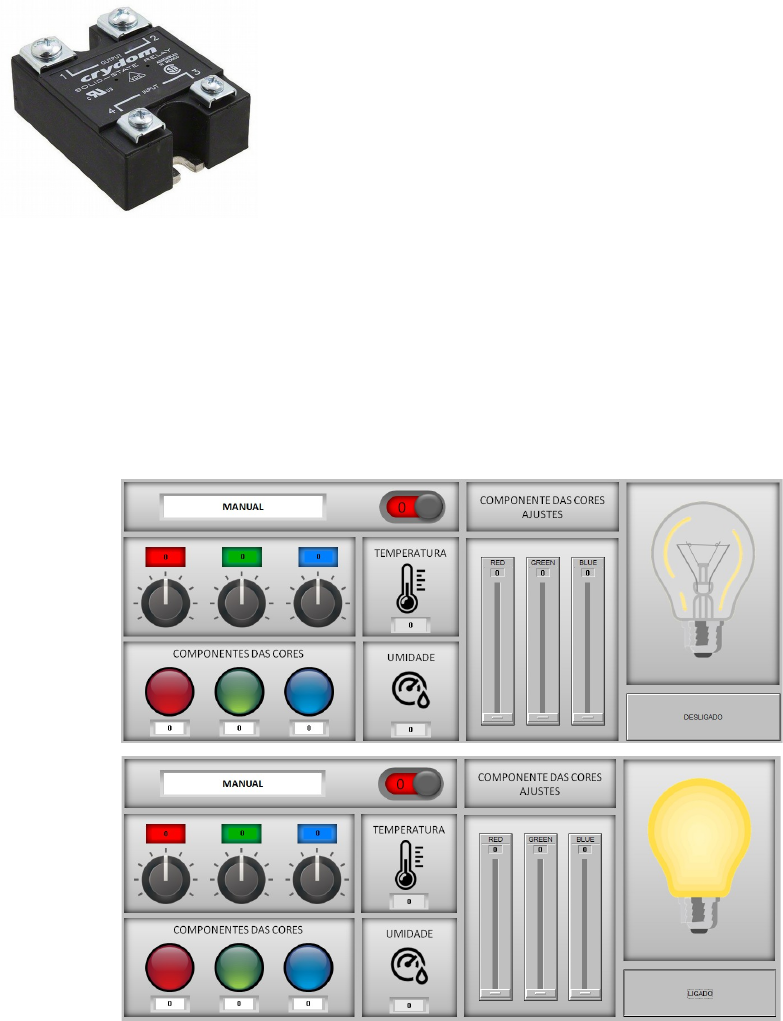

<p>ROTEIRO DE PRÁTICA LABORATORIAL 04</p><p>1. Componente curricular: Projetos de Automação industrial</p><p>2. Título do roteiro de aula prática: IHM – SCADA (continuação) e acionamento de cargas.</p><p>3. Tempo previsto: 4 horas</p><p>O acionamento de cargas com potências elevadas é uma característica corriqueira da indústria, podendo ser feita através de vários dispositivos da eletrônica de potência. Nesta prática vamos inserir um dispositivo pouco falado até agora: O Relé de Estado Sólido (SSR).</p><p>Figura 1: Relé de Estado Sólido</p><p>Fonte: Google imagens</p><p>Com este dispositivo o acionamento de uma carga monofásica (neste caso uma lâmpada) pode ser comandado por uma simples mudança de estado (de 0V para 5V) nos pinos 3 e 4 do relé.</p><p>Vamos incorporar ao nosso projeto (prática 3) um botão on/off e a animação de uma lâmpada que deverá se apresentar de acordo com seu estado (ligada ou desligada).</p><p>Para que este efeito ocorra, precisamos vincular a mesma Tag para o botão e a animação da lâmpada, em “Propriedades do Botão” aba “Tags”. Depois iremos à aba “Mensagens” e atribuiremos um valor para o modo desligado e para o modo ligado. Após esta etapa, basta dar dois cliques na animação e na aba “Zonas”,</p><p>vincular a imagem da animação com o valor do botão. Como mostra a figura abaixo.</p><p>A montagem do circuito da lâmpada será feita com o auxílio do professor e devem seguir os passos ilustrados da imagem abaixo. Lembrando que a lâmpada representa qualquer carga de potência, podendo ser, por exemplo, um motor.</p><p>Comandando a lâmpada via SCADA</p><p>Para comandar a lâmpada via supervisório, precisaremos fazer pequenas alterações no firmware do arduino, criando uma condição para os estados da lâmpada.</p><p>Alarme de temperatura</p><p>Nesta etapa o aluno deverá inserir imagens de alerta para monitorar a temperatura. Caso a temperatura passe de um determinado “setpoint”, o supervisório deve avisar o operador e chamar atenção para que alguma providência seja tomada.</p><p>Devemos alterar o código nos seguintes pontos:</p><p>Após estes procedimentos o aluno deve ser capaz de compreender como ocorre a comunicação entre o Elipse SCADA e um microcontrolador. Além disso, também deve perceber o quanto uma IHM intuitiva ajuda na operação e no monitoramento de variáveis na indústria. Por fim, entender como o universo da Eletrônica de Potência pode ser vasto, e como seus diversos dispositivos auxiliam na solução de problemas.</p><p>image4.png</p><p>image5.png</p><p>image6.png</p><p>image7.png</p><p>image8.png</p><p>image9.png</p><p>image10.png</p><p>image11.png</p><p>image1.jpeg</p><p>image2.png</p><p>image3.png</p>
