Transformadores reais I

Prévia do material em texto

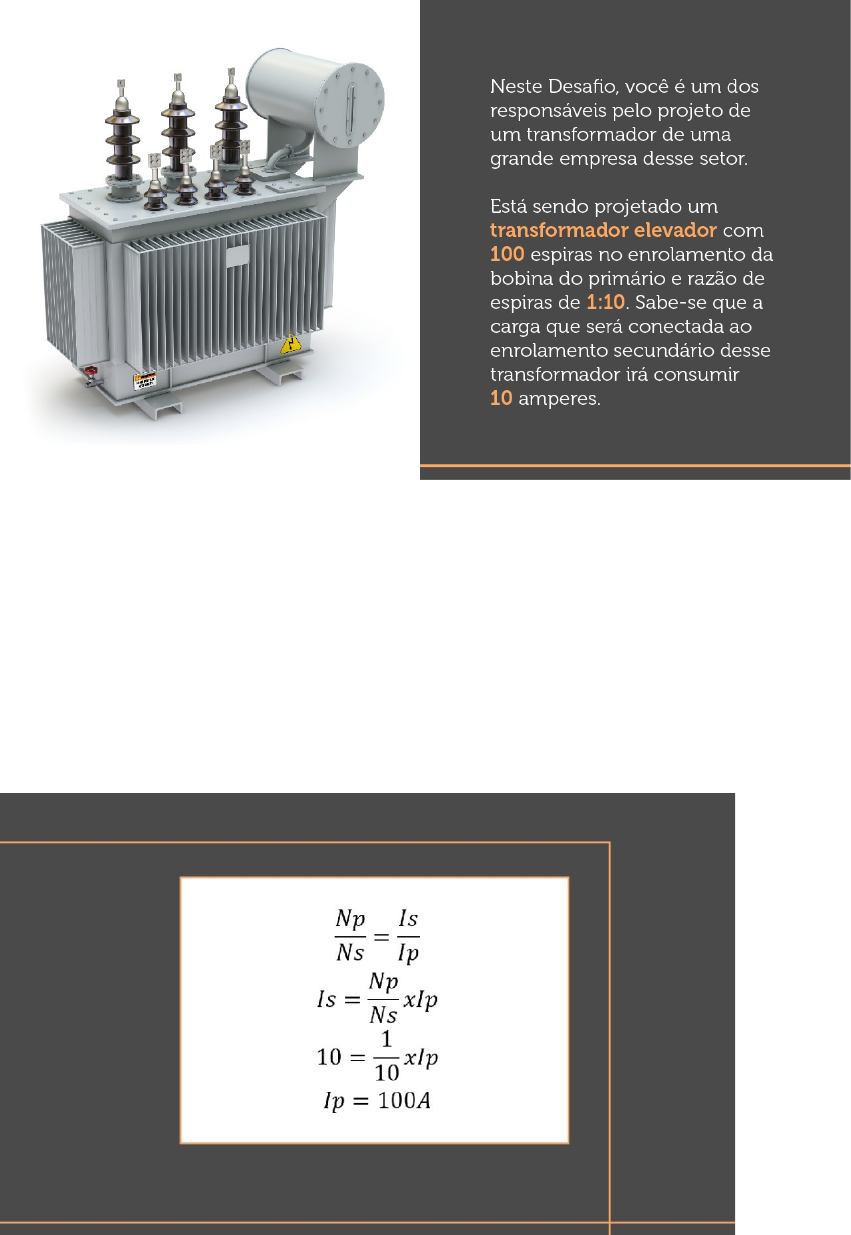

<p>Em um transformador real, a corrente do enrolamento da bobina primária gera uma força magnetomotriz positiva, enquanto a corrente do enrolamento da bobina secundária gera uma força magnetomotriz negativa. Com isso, a força magnetomotriz líquida resultante no núcleo do transformador será a diferença entre a força magnetomotriz positiva do primário e a força magnetomotriz negativa do secundário.</p><p>Você deve calcular o valor da força magnetomotriz líquida resultante no núcleo do transformador. Para isso, calcule primeiramente a corrente que circulará no primário.</p><p>Resposta:</p><p>Para satisfazer às condições de equilíbrio do sistema (Vp.Ip = Vs.Is ), o valor da força magnetomotriz líquida resultante no núcleo do transformador total deve ser igual a zero. Então, utilizando a relação entre o número de espiras e a corrente consumida, é possível calcular a corrente:</p><p>Com isso, para manter a relação de equilíbrio Vp.Ip = Vs.Is, sabe-se que a força total deve ser igual a zero.</p><p>image1.jpeg</p><p>image2.jpeg</p><p>image3.jpeg</p>
