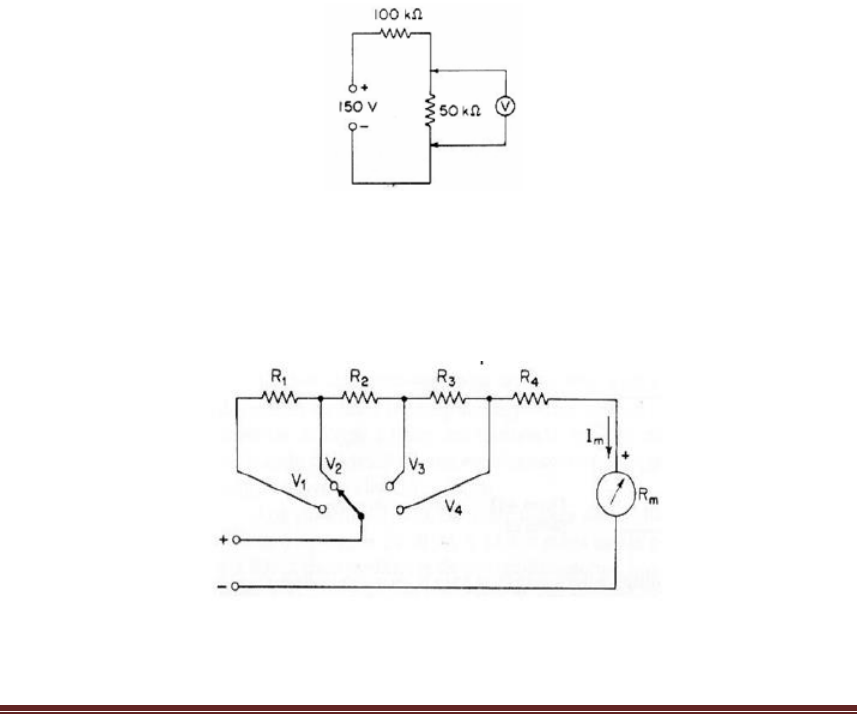

<p>Universidade Zambeze</p><p>Faculdade de Ciências e Tecnologia Instrumentação e Medidas Eléctricas</p><p>Eng. Orlando Guta Página 1</p><p>FICHA DE EXERCICIOS Nº 3</p><p>Problema 1: Considere um galvanómetro de ig = 0,5 mA e Rg = 20 Ω. Projectar um</p><p>voltímetro que tenha deflexão máxima (fundo de escala) com uma ddp de 10 V.</p><p>E calcule a resistência equivalente do voltímetro e as quedas de tensão no galvanómetro</p><p>e no resistor em série.</p><p>Problema 2: Considere um galvanómetro de ig = 0,5 mA e Rg = 20 Ω. Projectar um</p><p>amperímetro que tenha deflexão máxima (fundo de escala) com uma corrente</p><p>de i = 5 A.</p><p>E calcule a resistência equivalente e a queda de tensão máxima no amperímetro.</p><p>Problema 3: Seja um galvanómetro de 1mA com uma resistência interna de 100 Ω, se</p><p>quer utilizar este instrumento como amperímetro de 0-100 mA.</p><p>Determine o valor da resistência de derivação ou shunt necessária?</p><p>Problema 4: Se deseja medir a tensão através de um resistor de 50 kΩ no circuito da</p><p>figura abaixo. Existem 2 voltímetros para esta medição: o voltímetro 1 com</p><p>Sensibilidade de 1000Ω/V e o voltímetro 2 com S = 20000Ω/V. Ambos utilizam a</p><p>escala de 50V. Calcule:</p><p>a) A leitura de cada medidor;</p><p>b) O erro absoluto de inserção em cada leitura.</p><p>Problema 5: Um galvanómetro que apresenta uma resistência interna, Rg = 100Ω e uma</p><p>corrente de fundo de escala, Ifsd=1mA, será utilizado na construção de um voltímetro</p><p>CC com escalas de tensão de 0-10 V, 0-50 V, 0- 250 V e 0-500 V;</p><p>Utilizando o circuito abaixo calcule as resistências multiplicadoras.</p><p>Universidade Zambeze</p><p>Faculdade de Ciências e Tecnologia Instrumentação e Medidas Eléctricas</p><p>Eng. Orlando Guta Página 2</p><p>Problema 6: Projecte um amperímetro de derivação de Ayrton para escalas de corrente</p><p>de 1A, 5A e 10A, conforme indicado na figura. Utilizando um galvanómetro d'Arsonval</p><p>com uma resistência interna de Rg=50Ω, uma corrente de deflexão a plena escala de</p><p>1mA.</p><p>Problema 7: Pretende-se ler qual a tensão aos terminais da resistência de 6 kΩ do</p><p>circuito que a seguir se indica, utilizando um voltímetro com uma sensibilidade de</p><p>10 kΩ/V. Se o aparelho tiver uma escala de 1V, 5 V, 10 V e 100 V, qual destas escalas é</p><p>a mais sensível, de forma a se obterem leituras com um erro inferior a 3% do valor</p><p>correcto.</p><p>Problema 7: Interprete a simbologia referente aos aparelhos de medida da figura.</p>
