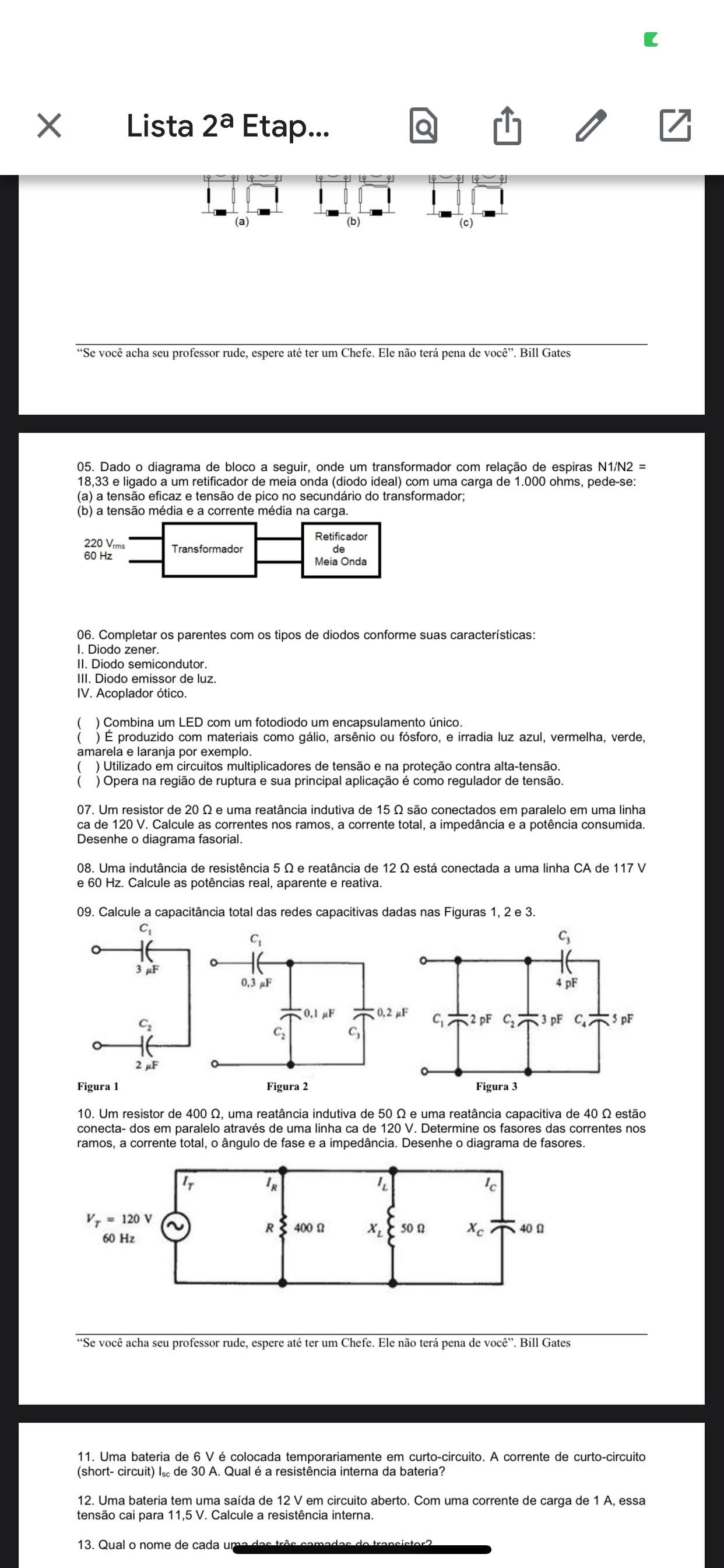

<p>X Lista Etap... (a) (b) (c) "Se você acha seu professor rude, espere até ter um Chefe. Ele não terá pena de você". Bill Gates 05. Dado o diagrama de bloco a seguir, onde um transformador com relação de espiras N1/N2 = 18,33 e ligado a um retificador de meia onda (diodo ideal) com uma carga de 1.000 ohms, pede-se: (a) a tensão eficaz e tensão de pico no secundário do transformador; (b) a tensão média e a corrente média na carga. Retificador 220 Vrms Transformador de 60 Hz Meia Onda 06. Completar os parentes com os tipos de diodos conforme suas características: I. Diodo zener. II. Diodo semicondutor. III. Diodo emissor de luz. IV. Acoplador ótico. ( ) Combina um LED com um fotodiodo um encapsulamento único. ( ) É produzido com materiais como gálio, arsênio ou fósforo, e irradia luz azul, vermelha, verde, amarela e laranja por exemplo. ( ) Utilizado em circuitos multiplicadores de tensão e na proteção contra ( ) Opera na região de ruptura e sua principal aplicação é como regulador de 07. Um resistor de 20 e uma reatância indutiva de 15 são conectados em paralelo em uma linha ca de 120 V. Calcule as correntes nos ramos, a corrente total, a impedância e a potência consumida. Desenhe o diagrama fasorial. 08. Uma indutância de resistência 5 e reatância de 12 está conectada a uma linha CA de 117 V e 60 Hz. Calcule as potências real, aparente e reativa. 09. Calcule a capacitância total das redes capacitivas dadas nas Figuras 1, 2 e 3. C, 3 4 pF 0.1 uF 0.2 uF C2 C, 2 pF 3 pF 5 pF C2 2 Figura 1 Figura 2 Figura 3 10. Um resistor de 400 uma reatância indutiva de e uma reatância capacitiva de 40 estão conecta- dos em paralelo através de uma linha ca de 120 V. Determine os fasores das correntes nos ramos, a corrente total, o ângulo de fase e a impedância. Desenhe o diagrama de fasores. 120 V R 400 40 60 Hz "Se você acha seu professor rude, espere até ter um Chefe. Ele não terá pena de você". Bill Gates 11. Uma bateria de 6 V é colocada temporariamente em A corrente de curto-circuito (short- circuit) de 30 A. Qual é a resistência interna da bateria? 12. Uma bateria tem uma saída de 12 V em circuito aberto. Com uma corrente de carga de 1 A. essa tensão cai para 11,5 V. Calcule a resistência 13. Qual o nome de cada das do</p>
