RELATÓRIO DE VISITA TÉCNICA

Prévia do material em texto

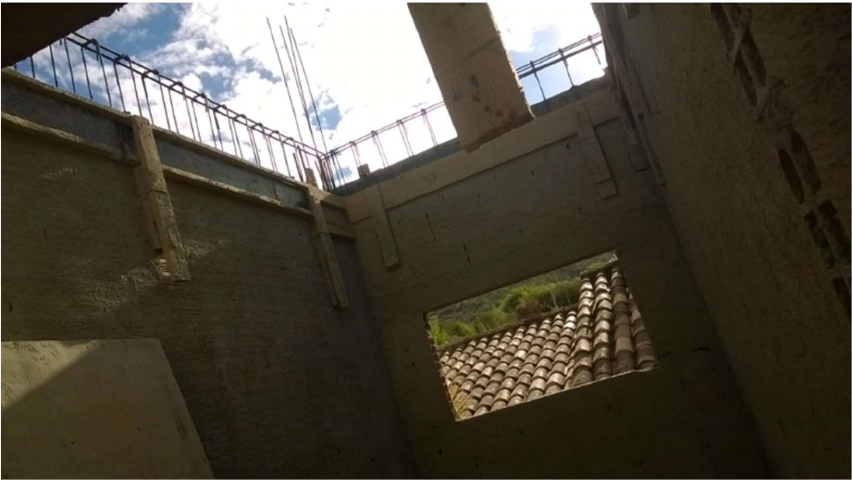

<p>RELATÓRIO DE VISITA TÉCNICA</p><p>Data: 12/09/2024</p><p>Obra: Edifício 2 pavimentos</p><p>Local: Porto Alegre/RS</p><p>Tipo de estrutura: Concreto armado com alvenaria de vedação</p><p>ETAPA DA OBRA – 2º PAVIMENTO</p><p>Vigas do 2º pavimento.</p><p>Após a execução dos vãos das portas, esquadrias e demais aberturas nas</p><p>paredes da obra em questão, as estruturas do 2º pavimento serão executados</p><p>(pilares, vigas, cintamento), para o recebimento da laje de cobertura.</p><p>As amarrações foram tracionadas, posicionadas nas formas dos elementos</p><p>estruturais, que foram executadas e posteriormente preenchidas com concreto,</p><p>com FCK de 30 Mpa.</p><p>No 2º pavimento, diferente do 1º, as paredes foram aproveitadas como base</p><p>inferior das formas do elemento estrutural. Esta opção tem o intuito de</p><p>economizar tempo e aproveitar a madeira que foi utilizada na estrutura inferior.</p><p>O primeiro passo foi a amarração das armações estruturais dos pilares às</p><p>esperas deixadas para ligação com a estrutura do andar inferior. Esta etapa foi</p><p>executada de ofrma simultânea à elevação da alvenaria, que serviu de “forma”</p><p>em duas das laterais dos pilares.</p><p>Amarração dos pilares.</p><p>Em seguida, as amarrações das vigas foram executadas (amarradas no</p><p>canteiro de obras ao invés de comprá-las, dando continuidade nas ações ao</p><p>serviço) e posicionadas.</p><p>Posicionamento da armação para execução das formas.</p><p>As formas foram executadas para a concretagem das estruturas que</p><p>posteriormente receberia a laje de cobertura. Onde haviam vãos grandes e</p><p>sem apoio, as formas foram executadas integralemnte , apoiadas sobre</p><p>escoras.</p><p>Conforme imagem abaixo, é possível ver a forma executada sobre a parede ao</p><p>fundo, aproveitando a última como base para a concretagem.</p><p>Escoramento das vigas do segundo pavimento, posicionamento das armações</p><p>e execução das formas.</p><p>Na imagem abaixo é possível ver que, á esquerda, possui uma viga sobre um</p><p>vão concretada até o ponto de união com a laje escorada, ao fundo existe uma</p><p>viga invertida que será concretada posteriormente com a laje e à direita, a viga</p><p>sobre a parede já concretada e desenformada.</p><p>Durante a concretagem das estruturas, várias paredes foram chapiscadas,</p><p>iniciando a etapa de revestimento das mesmas para ganhar tempo.</p><p>A estrutura do 2º pavimento possui alguns aspectos executivos diferentes aos</p><p>utilizados nos processos do 1º pavimento. Um ponto interessante foi a adoção</p><p>da concretagem em 2 etapas, utilizando junta de concretagem, geralmente não</p><p>incentivada em várias situações mas, ainda sim permitida.</p><p>A junta de concretagem nada mais é que a emenda gerada pela continuação</p><p>de uma concretagem prévia, já seca, interrompida por alguma razão ou</p><p>programação prevista em plano de concretagem.É abordada na NBR 14931,</p><p>que trata da execução de estruturas de concreto armado – procedimento</p><p>(principalmente no item 9.7 – juntas de concretagem) com referência também</p><p>na NBR 6118, que trata das estruturas de concreto armado – procedimento.</p><p>Sua execução segue as orientações de aderência e adensamento descritas</p><p>nos itens pertinentes das normas citadas.</p><p>A viga invertida mencionada anteriormente, se situa logo acima do bloco dos</p><p>banheiros sociais (lavabo no 1º pavimento e banheiro social no 2º) e parte da</p><p>suíte, fazendo parte do trecho estrutural que fica abaixo da caixa d’água. Esta</p><p>opção de viga foi adotada para evitar interferência na uniformidade da laje de</p><p>cobertura do 2º pavimento ( isto no lado interno do ambiente), proincipalmente</p><p>pelo fato de não haver previsão de rebaixamento na área dos quartos no 2º</p><p>pavimento.</p><p>Posicionamento da viga invertida sobre o banheiro social do 2º pavimento.</p>
