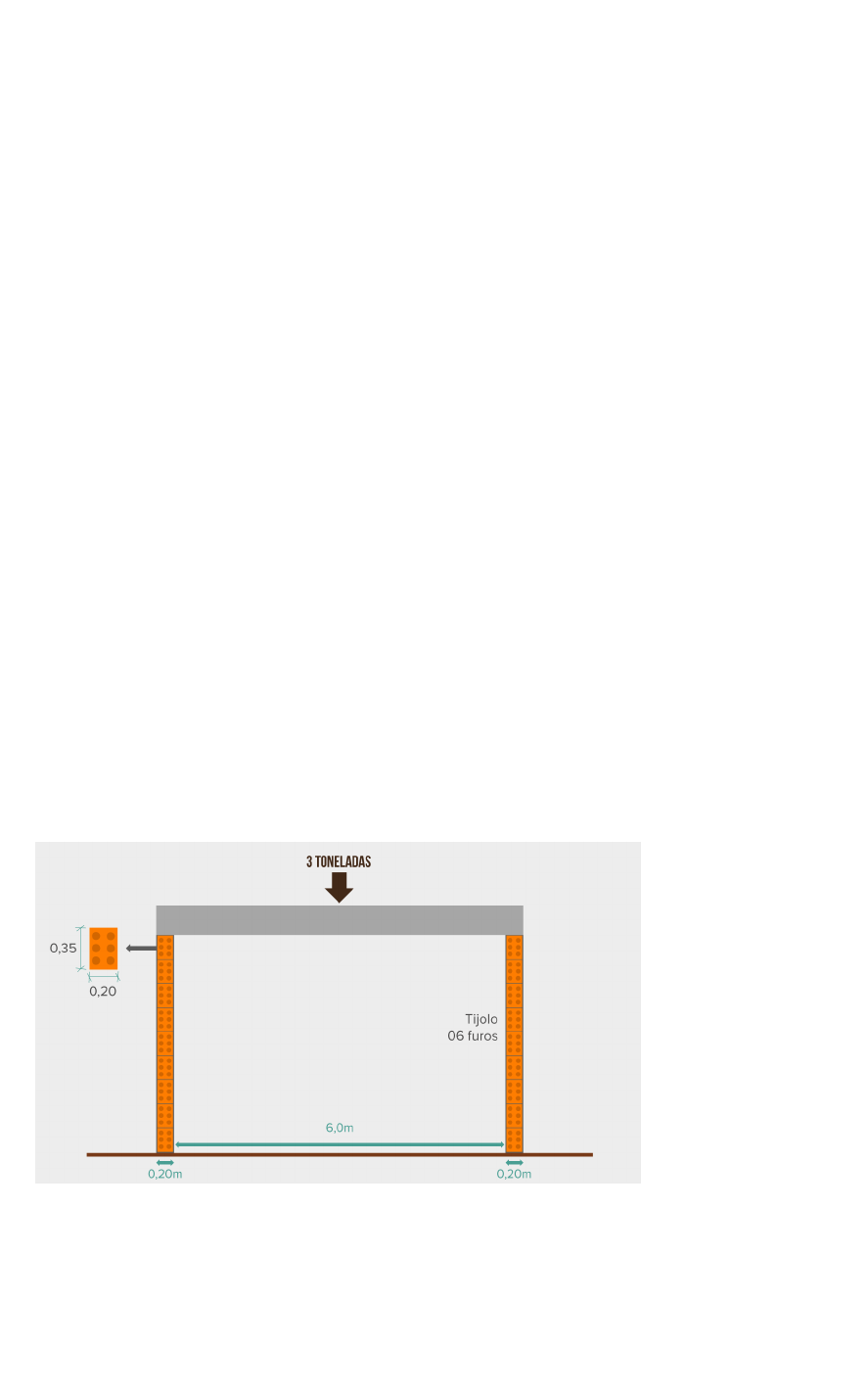

<p>Apresentação</p><p>Tendo em vista a necessidade de minimizar o efeito de trocas térmicas, de garantir a massa suficiente para o isolamento acústico e, simultaneamente, permitir a execução dos pormenores construtivos para a correta adequação ao sistema estrutural optado para um edifício, deve-se, inicialmente, definir a técnica construtiva e não apenas a escolha do tipo de bloco que será usado na fase de construção das alvenarias.</p><p>Nesta Unidade de Aprendizagem, você vai entender que uma técnica construtiva racionalizada baseia-se em uma família de diferentes tipologias, procedimentos e dimensões de blocos, que no seu todo se tornam essenciais para o adequado desempenho em utilização de paredes e de prazos de execução, representando o caminho para a obtenção da qualidade.</p><p>Bons estudos.</p><p>Ao final desta Unidade de Aprendizagem, você deve apresentar os seguintes aprendizados:</p><p>· Relacionar as etapas de execução de paredes em alvenaria.</p><p>· Expressar as técnicas para a obtenção das espessuras necessárias de paredes.</p><p>· Dimensionar estruturas complementares para o reforço na alvenaria.</p><p>Desafio</p><p>Você vai construir uma viga para o apoio de uma tesoura de cobertura (conforme esquema anexado), que irá descarregar em duas paredes de tijolos 06 furos. A tesoura de cobertura pesará em torno de 3,0 toneladas, e o tijolo que compõe a parede tem resistência equivalente a 2,0 kgf/cm2.</p><p>As paredes irão suportar as estruturas em questão? Faça a verificação quanto ao esmagamento e, caso a alvenaria não suporte, indique e dimensione uma solução para o problema.</p><p>Padrão de resposta esperado</p><p>1) Carga da tesoura</p><p>3 ton. = 3.000,00 kg</p><p>2) Vão da viga</p><p>6 m + (0,20 m/2) + (0,20 m/2) = 6,20 m</p><p>3) Peso específico do concreto armado</p><p>2.500,00 kgf/m3</p><p>4) Peso da viga</p><p>0,20 m X 0,35 m X 6,20 m X 2500,00 kgf/m3 ---> 1.085,00 kgf</p><p>5) Carga (R) sobre as paredes</p><p>(1.085,00 kgf / 2) + (3.000,00 kgf / 2) ---> R = 2.042,50 kgf</p><p>6) Tensão de compressão (T) = R / área contato ---> 2.042,50 kgf / (20 cm X 20 cm) ---> 5,11 kgf/cm2</p><p>7) Resistência do tijolo da parede = 2,0 kgf/cm2 < T (5,11 kgf/cm2) ---> haverá esmagamento da parede!</p><p>▪ Deve-se executar um coxim!</p><p>▪ Dimensionamento do coxim: uma viga curta, com "L" de comprimento, "H" de altura e espessura igual à da parede (e = 0,20 cm):</p><p>8) Tadm = R / área contato</p><p>2,0 kgf/cm2 = 2.042,50 kgf / (L X 20 cm)</p><p>L = 2.042,50 / (2,0 X 20)</p><p>L = 51,06 cm (adotar 55 cm)</p><p>9) tg. 45o = H / [(L - Largura da viga) / 2]</p><p>1 = H / [(55 cm - 20 cm) / 2]</p><p>H = 17,5 cm (adotar 18 cm).</p><p>Resposta: A parede não aguenta a carga da viga; deve-se executar um coxim com, no mínimo, 55 cm de comprimento e 18 cm de altura.</p><p>Infográfico</p><p>Você sabia que é importante o pedreiro manter prumo e nível perfeitos na disposição das diversas fiadas? Calcular as fiadas e montar uma régua fazem com que o prumo se torne quase "automático", mas ainda é recomendado conferi-lo a cada duas ou três fiadas, no caso de tijolo comum, ou a cada fiada, no caso de peças maiores, como tijolo baiano ou bloco de concreto. Deve-se iniciar com a marcação da parede no plano horizontal - a primeira fiada -, seguida da marcação no plano vertical, com o levantamento dos cantos. As juntas devem ser desencontradas e no formato de amarração escolhido para cada parede.</p><p>A espessura ideal da junta é de 1 cm, mas é aceitável que ela fique com até 1,5 cm. Variações devem ocorrer única e exclusivamente para ajustar a quantidade de fiadas à cota de respaldo da parede, ou para compensar eventuais diferenças nas medidas dos tijolos, mas sempre mantendo o nível e o prumo. Confira no Infográfico!</p><p>Na prática</p><p>Além de tudo que foi visto, as boas práticas da engenharia recomendam mais algumas regras importantes, mas que, infelizmente, nem sempre são seguidas:</p><p>image6.png</p><p>image7.png</p><p>image8.png</p><p>image9.png</p><p>image10.png</p><p>image11.png</p><p>image12.png</p><p>image1.png</p><p>image2.jpeg</p><p>image3.png</p><p>image4.png</p><p>image5.png</p>
