Remoção e Instalação de Chicotes Elétricos

Prévia do material em texto

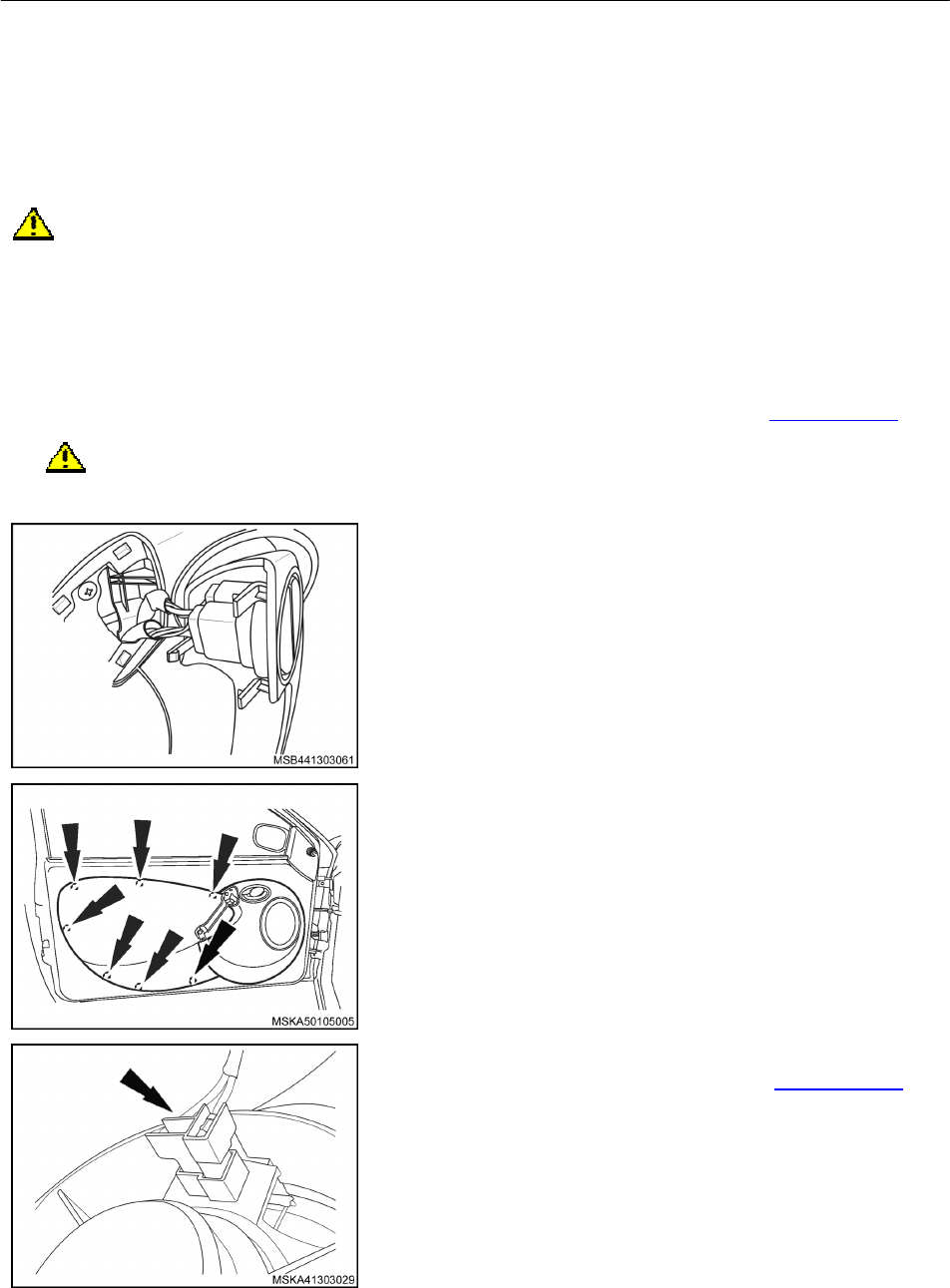

<p>413-03-30 Chicotes Elétricos (Ka, 07/2009) 413-03-30</p><p>REMOÇÃO E INSTALAÇÃO</p><p>Chicote da Caixa de Ar</p><p>Remoção</p><p>CUIDADO: a maioria dos conectores são dotados de trava de segurança. NUNCA tente</p><p>remover um conector sem antes liberar a trava. A não observação deste procedimento poderá</p><p>danificar o conector.</p><p>1. NOTA: PROVIDENCIE os códigos de segurança dos Sistemas Eletrônicos, se necessário.</p><p>NOTA: ANOTE a programação de estações de rádio, se necessário.</p><p>DESCONECTE o cabo terra da bateria. Para mais informações, CONSULTE a Seção 414-01.</p><p>CUIDADO: caso não seja efetuada esta operação, poderá ocorrer curto-circuito no</p><p>sistema elétrico do veículo.</p><p>2. REMOVA a caixa do filtro de pólen.</p><p>3. DESCONECTE os conectores elétricos do motor do</p><p>ventilador da caixa de ar.</p><p>4. REMOVA a máquina do limpador do pára-brisa dianteiro.</p><p>Para mais informações, CONSULTE a Seção 501-16.</p><p>413-03-31 Chicotes Elétricos (Ka, 07/2009) 413-03-31</p><p>5. REMOVA os quatro parafusos localizados atrás da</p><p>máquina do limpador do pára-brisa.</p><p>6. REMOVA as 3 porcas dos prisioneiros do painel de</p><p>instrumentos.</p><p>7. REMOVA a coluna de direção. Para mais informações,</p><p>CONSULTE a Seção 211-04.</p><p>8. REMOVA os 4 parafusos (dois de cada lado) de fixação</p><p>do painel de instrumentos. Para mais informações,</p><p>CONSULTE a Seção 501-12.</p><p>9. REMOVA o console do assoalho. Para mais</p><p>informações, CONSULTE a Seção 501-12.</p><p>413-03-32 Chicotes Elétricos (Ka, 07/2009) 413-03-32</p><p>10. REMOVA os dois parafusos de fixação da base do painel</p><p>de instrumentos.</p><p>11. AFASTE parcialmente o painel de instrumentos.</p><p>12. DESCONECTE o conector de ligação do chicote do</p><p>sistema de distribuição de ar ao chicote principal.</p><p>13. REMOVA os parafusos de fixação da caixa de ar.</p><p>14. CUIDADO: não force demasiadamente os dutos</p><p>do sistema condicionador de ar.</p><p>AFASTE ligeiramente do painel corta-fogo, a caixa de ar</p><p>e DESLOQUE o chicote para o lado direito do veículo.</p><p>413-03-33 Chicotes Elétricos (Ka, 07/2009) 413-03-33</p><p>15. DESCONECTE o conector do resistor de controle de</p><p>velocidade do ventilador da caixa de ar.</p><p>16. REMOVA:</p><p>(1) a tampa de borracha de passagem do chicote para</p><p>dentro da caixa de ar.</p><p>(2) o retentor que prende o chicote à caixa de ar.</p><p>17. REMOVA o chicote da caixa de ar.</p><p>Instalação</p><p>1. INSTALE:</p><p>(1) a tampa de borracha de passagem do chicote para</p><p>dentro da caixa de ar.</p><p>(2) o retentor que prende o chicote à caixa de ar.</p><p>413-03-34 Chicotes Elétricos (Ka, 07/2009) 413-03-34</p><p>2. CONECTE o conector do resistor de controle de</p><p>velocidade do ventilador da caixa de ar.</p><p>3. CUIDADO: não force demasiadamente os dutos</p><p>do sistema condicionador de ar.</p><p>POSICIONE o chicote da caixa de ar em sua rota para o</p><p>lado esquerdo do veículo.</p><p>4. INSTALE os parafusos de fixação da caixa de ar.</p><p>5. CONECTE o conector de ligação do chicote do sistema</p><p>de distribuição de ar ao chicote principal.</p><p>6. RETORNE o painel de instrumentos à sua posição</p><p>normal.</p><p>413-03-35 Chicotes Elétricos (Ka, 07/2009) 413-03-35</p><p>7. INSTALE os 4 parafusos (dois de cada lado) de fixação</p><p>do painel de instrumentos. Para mais informações,</p><p>CONSULTE a Seção 501-12.</p><p>8. INSTALE os dois parafusos de fixação da base do painel</p><p>de instrumentos.</p><p>9. INSTALE o console do assoalho. Para mais informações,</p><p>CONSULTE a Seção 501-12.</p><p>10. INSTALE as 3 porcas dos prisioneiros do painel de</p><p>instrumentos.</p><p>11. INSTALE os quatro parafusos localizados atrás da</p><p>máquina do limpador do pára-brisa.</p><p>413-03-36 Chicotes Elétricos (Ka, 07/2009) 413-03-36</p><p>12. INSTALE a coluna de direção. Para mais informações,</p><p>CONSULTE a Seção 211-04.</p><p>13. INSTALE a máquina do limpador do pára-brisa dianteiro.</p><p>Para mais informações, CONSULTE a Seção 501-16.</p><p>14. CONECTE os conectores elétricos do motor do</p><p>ventilador da caixa de ar.</p><p>15. INSTALE a caixa de alojamento do filtro de pólen.</p><p>413-03-37 Chicotes Elétricos (Ka, 07/2009) 413-03-37</p><p>16. MONTE a caixa frontal.</p><p>17. CUIDADO: o motor do limpador deve estar na</p><p>posição “repouso”. INSTALE as hastes e as palhetas</p><p>do limpador do pára-brisa.</p><p>• ALINHE as palhetas tomando como base uma linha</p><p>horizontal posição 4 graus.</p><p>18. CONECTE o cabo terra da bateria. Para mais informações, CONSULTE a Seção 414-01.</p><p>• PROGRAME os códigos de segurança dos Sistemas Eletrônicos, se necessário.</p><p>• PROGRAME as estações de rádio se necessário.</p>
