Remoção e Instalação da Caixa de Ar

Prévia do material em texto

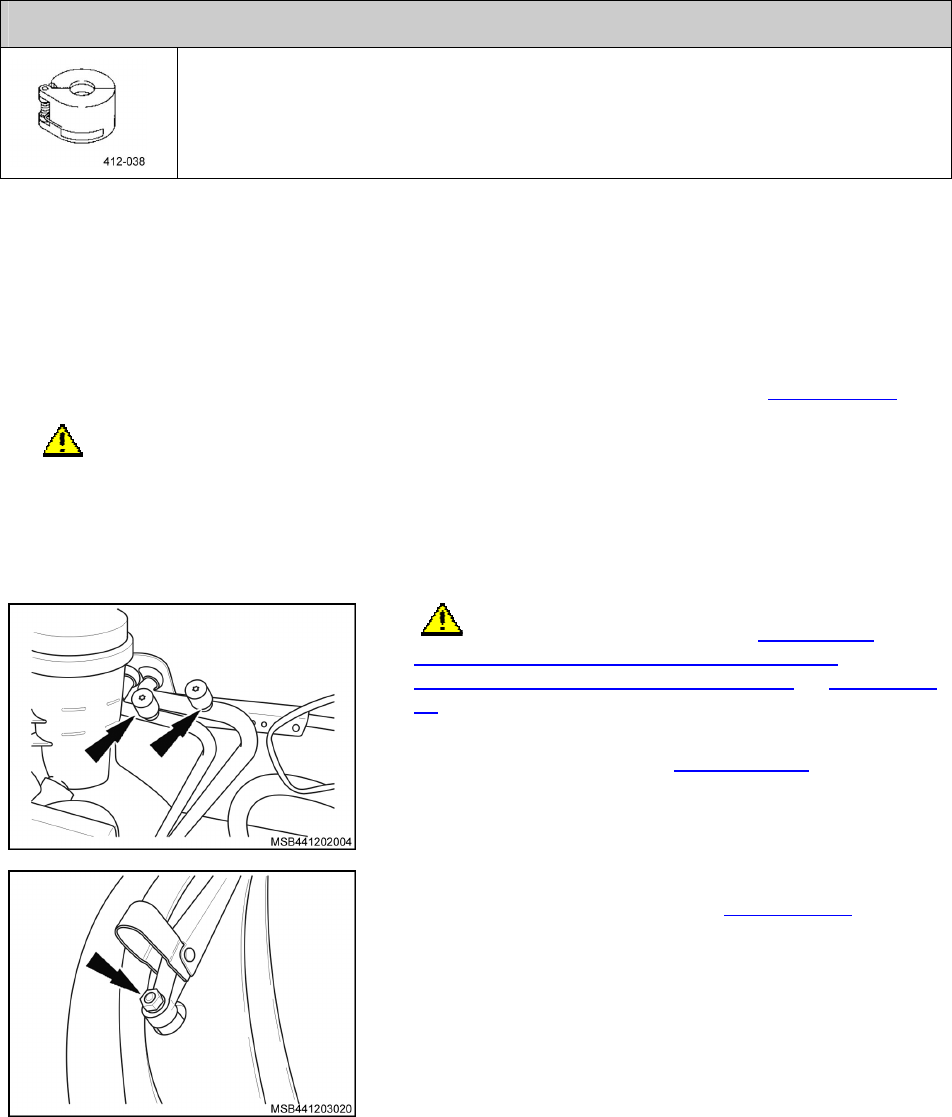

<p>REMOÇÃO E INSTALAÇÃO</p><p>Caixa de Ar do Sistema de Aquecimento, Ventilação e Ar Condicionado</p><p>Ferramenta(s) Especial(ais)</p><p>Extrator da mangueira do gás refrigerante (5/8" – preto)</p><p>412-038 (34-003)</p><p>Remoção</p><p>1. NOTA: PROVIDENCIE os códigos de segurança dos Sistemas Eletrônicos, se necessário.</p><p>NOTA: ANOTE a programação de estações de rádio, se necessário.</p><p>DESCONECTE o cabo terra da bateria. Para mais informações, CONSULTE a Seção 414-01.</p><p>CUIDADO: caso não seja efetuada esta operação, poderá ocorrer curto-circuito no</p><p>sistema elétrico do veículo.</p><p>Apenas nos Veículos Equipados com Ar Condicionado</p><p>2. CUIDADO: CONSULTE o item “Requisitos</p><p>Gerais e Precauções de Segurança para as</p><p>Operações de Manutenção e Reparos” na Seção 412-</p><p>03.</p><p>DRENE o gás do sistema de ar condicionado. Para mais</p><p>informações, CONSULTE a Seção 412-00.</p><p>3. REMOVA os braços dos limpadores de pára-brisa. Para</p><p>mais informações, CONSULTE a Seção 501-16.</p><p>4. REMOVA a guarnição de borracha do painel superior</p><p>dianteiro.</p><p>5. REMOVA a grelha do curvão.</p><p>• REMOVA os 9 parafusos de fixação.</p><p>• DESENCAIXE a mangueira do esguicho do lavador do</p><p>pára-brisa na união plástica.</p><p>6. REMOVA o chicote elétrico, no painel superior dianteiro</p><p>direito.</p><p>• DESTAQUE os grampos de fixação do chicote.</p><p>• DESLOQUE o chicote liberando o painel superior</p><p>dianteiro.</p><p>7. DESLOQUE o reservatório de expansão para frente do</p><p>veículo.</p><p>• REMOVA o parafuso de fixação.</p><p>8. DESCONECTE o conector do chicote da sirene de</p><p>alarme.</p><p>• APERTE a trava.</p><p>• PUXE o conector.</p><p>9. DESCONECTE o conector elétrico do sensor do monitor</p><p>do catalisador.</p><p>• PRESSIONE a trava para desconectar.</p><p>10. DESCONECTE o conector do sensor de oxigênio.</p><p>• APERTE a trava.</p><p>• PUXE o conector.</p><p>11. REMOVA o painel superior dianteiro.</p><p>REMOVA os parafusos de fixação.</p><p>• DESENCAIXE a coifa dos tubos do ar condicionado.</p><p>• REMOVA o painel e AFASTE do curvão.</p><p>Apenas Veículos com Ar Condicionado</p><p>12. DESCONECTE os tubos de gás refrigerante no</p><p>evaporador. Para mais informações, CONSULTE o item</p><p>“Procedimentos Gerais” na Seção 412-03.</p><p>• REMOVA as travas de segurança das conexões.</p><p>• INSTALE a ferramenta especial nas conexões.</p><p>• DESCONECTE os tubos pressionando a ferramenta</p><p>especial.</p><p>13. NOTA: a umidade é prejudicial ao sistema de ar condicionado, PROTEJA seus</p><p>componentes com tampões.</p><p>DESENCAIXE os tubos.</p><p>• TAMPE o evaporador e os tubos de gás refrigerante.</p><p>• AFASTE os tubos da área do evaporador.</p><p>14. NOTA: EVITE vazamento de líquido de arrefecimento.</p><p>DESCONECTE as mangueiras da válvula de ar quente.</p><p>(1) DESLIGUE o conector da válvula de ar quente.</p><p>(2) REMOVA as abraçadeiras das mangueiras, utilizando</p><p>a ferramenta adequada.</p><p>• DESCONECTE as mangueiras da válvula de ar</p><p>quente.</p><p>• PROTEJA os tubos da válvula de ar quente com</p><p>tampões.</p><p>15. NOTA: não é necessário remover totalmente o painel.</p><p>REMOVA o painel de instrumentos. Para mais</p><p>informações, CONSULTE a Seção 501-12.</p><p>• SOLTE somente o chicote elétrico da porta lado</p><p>direito.</p><p>• NÃO remova a caixa de fusíveis.</p><p>• Não remova o conector DLC.</p><p>• RECUE totalmente os bancos dianteiros.</p><p>• PUXE o painel para trás, até liberar os prisioneiros da</p><p>carroçaria.</p><p>• DESLOQUE o painel para o banco do motorista.</p><p>16. REMOVA os dutos de ar para ventilação dos</p><p>passageiros.</p><p>• SOLTE a trava plástica no painel corta-fogo.</p><p>• REMOVA os 2 dutos.</p><p>Apenas nos Veículos Equipados com Ar Condicionado</p><p>17. REMOVA a mangueira de dreno.</p><p>18. REMOVA o conjunto da caixa de ar.</p><p>• REMOVA os parafusos de fixação do conjunto da</p><p>caixa de ar.</p><p>• DESLOQUE a caixa de ar para trás.</p><p>Instalação</p><p>1. NOTA: VERIFIQUE o estado da espuma de vedação</p><p>da caixa de ar, se necessário FAÇA a substituição.</p><p>INSTALE o conjunto da caixa de ar.</p><p>• VERIFIQUE a posição e rota do chicote do ventilador</p><p>elétrico.</p><p>• VERIFIQUE o posicionamento do revestimento termo</p><p>acústico no painel corta-fogo.</p><p>• POSICIONE o conjunto da caixa de ar.</p><p>• INSTALE os parafusos de fixação.</p><p>• APERTE os parafusos com o torque especificado.</p><p>2. INSTALE os dutos de ar, para ventilação dos</p><p>passageiros.</p><p>• ENCAIXE os tubos na caixa de ar.</p><p>• ENCAIXE as travas plásticas, no painel corta-fogo.</p><p>Apenas nos Veículos Equipados com Ar Condicionado</p><p>3. INSTALE a mangueira de dreno da caixa de ar no</p><p>assoalho do veículo.</p><p>• VERIFIQUE o estado do passa-muro da mangueira, se</p><p>necessário TROQUE.</p><p>• ENCAIXE a mangueira no assoalho.</p><p>• VERIFIQUE se o passa-muro está vedando</p><p>corretamente.</p><p>4. INSTALE o painel de instrumentos. Para mais</p><p>informações, CONSULTE a Seção 501-12.</p><p>• VERIFIQUE o posicionamento do duto de distribuição</p><p>de ar para o pára-brisa, sobre a caixa de ar.</p><p>• VERIFIQUE o posicionamento dos dutos de</p><p>distribuição de ar para os passageiros, na almofada do</p><p>painel.</p><p>• VERIFIQUE o posicionamento do cabo do sistema de</p><p>recirculação.</p><p>• VERIFIQUE o posicionamento do cabo do distribuidor</p><p>de ar.</p><p>• VERIFIQUE o painel de instrumentos.</p><p>5. INSTALE as mangueiras da válvula de ar quente nos</p><p>tubos do radiador.</p><p>• ENCAIXE as mangueiras nos tubos.</p><p>• INSTALE as abraçadeiras, utilizando a ferramenta</p><p>adequada.</p><p>6. CONECTE o conector elétrico da válvula de ar quente.</p><p>7. CUIDADO: nunca utilize óleo mineral para</p><p>lubrificar os anéis, pois irá danificá-los.</p><p>VERIFIQUE o estado das conexões dos tubos. Para</p><p>mais informações, CONSULTE o item “Procedimentos</p><p>Gerais", na Seção 412-03.</p><p>• VERIFIQUE o estado dos anéis de vedação, caso</p><p>necessário FAÇA a substituição.</p><p>• VERIFIQUE o estado das molas travas, caso</p><p>necessário FAÇA a substituição.</p><p>• LUBRIFIQUE os anéis de vedação com óleo</p><p>refrigerante.</p><p>8. INSTALE as tubulações de alta e baixa pressão nos</p><p>tubos do evaporador. Para mais informações,</p><p>CONSULTE o item “Procedimentos Gerais”, na Seção</p><p>412-03.</p><p>• CONECTE a tubulação de alta pressão.</p><p>• CONECTE a tubulação de baixa pressão.</p><p>• PUXE os tubos para confirmar o travamento do</p><p>conjunto.</p><p>• INSTALE as travas de segurança.</p><p>9. INSTALE o painel superior dianteiro.</p><p>• ENCAIXE o painel no corpo da válvula de ar quente.</p><p>• ENCAIXE o painel na guarnição dos tubos da linha de</p><p>gás refrigerante.</p><p>• POSICIONE os 4 parafusos.</p><p>• APERTE os 4 parafusos.</p><p>10. CONECTE o conector do sensor de oxigênio.</p><p>11. CONECTE o conector elétrico do sensor do monitor do</p><p>catalisador.</p><p>12. CONECTE o conector do chicote da sirene de alarme.</p><p>13. INSTALE o reservatório de expansão.</p><p>• POSICIONE o reservatório de expansão no suporte.</p><p>• INSTALE o parafuso de fixação.</p><p>• APERTE o parafuso com o torque especificado.</p><p>14. FIXE o chicote elétrico no painel superior dianteiro</p><p>direito.</p><p>• ENCAIXE os grampos de fixação no painel superior.</p><p>15. INSTALE a grelha do curvão.</p><p>• ENCAIXE a mangueira do lavador do pára-brisa.</p><p>• POSICIONE a grelha no curvão.</p><p>• POSICIONE os 9 parafusos de fixação.</p><p>• APERTE os 9 parafusos.</p><p>16. INSTALE a guarnição de borracha do painel superior</p><p>dianteiro.</p><p>17. INSTALE os braços dos limpadores de pára-brisa. Para</p><p>mais informações, CONSULTE a Seção 501-16.</p><p>• POSICIONE os braços.</p><p>• POSICIONE as porcas de fixação.</p><p>• APERTE as porcas com o torque especificado.</p><p>Apenas nos Veículos Equipados com Ar Condicionado</p><p>18. NOTA: atenção à capacidade de enchimento. Para</p><p>mais informações, CONSULTE o item</p><p>“Especificações – Capacidades”, na Seção 412-03.</p><p>RECARREGUE o gás do sistema de ar condicionado.</p><p>Para mais informações, CONSULTE o item</p><p>"Procedimentos Gerais" na Seção 412-03.</p><p>• FAÇA 30 minutos de vácuo para remover a umidade</p><p>do sistema.</p><p>• RECOLOQUE o volume de óleo lubrificante removido</p><p>durante a drenagem do gás e na troca do componente.</p><p>• RECARREGUE o sistema observando a quantidade</p><p>correta de gás.</p><p>19. CONECTE o cabo terra da bateria. Para mais informações, CONSULTE a Seção 414-01.</p><p>• PROGRAME os códigos de segurança dos Sistemas Eletrônicos,</p><p>se necessário.</p><p>• PROGRAME as estações de rádio, se necessário.</p><p>• ACERTE o relógio.</p><p>• VERIFIQUE o nível do líquido de arrefecimento e COMPLETE conforme necessário.</p><p>• EFETUE um teste de estrada, para recolher dados para o módulo de controle do motor.</p><p>20. VERIFIQUE o funcionamento do ar condicionado.</p><p>21. VERIFIQUE o funcionamento do aquecimento.</p>
