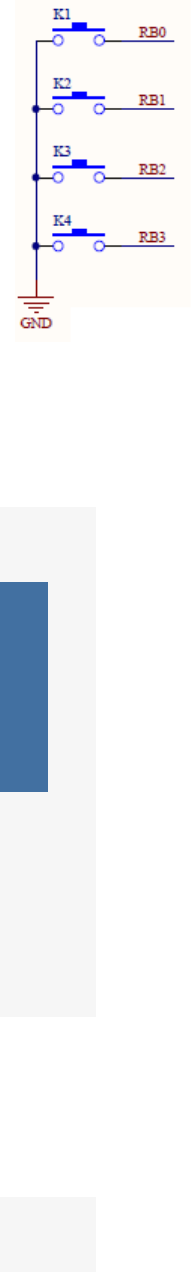

<p>Questão 1/10 - Projeto de Sistemas Microprocessados</p><p>O esquemático a seguir apresenta os 4 botões: K1, K2, K3 e K4.</p><p>Sobre este trecho do circuito assinale a alternativa correta.</p><p>Nota: 10.0</p><p>A Para verificar se o botão K1 foi pressionado deve-se ler o valor lógico 1 ou alto.</p><p>B Deve-se configurar TRISB com o valor 0x0F, o que significa que os 4 pinos menos significativos do PORTB sejam entrada de dados.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Os pinos do PORTB: RB0, RB1, RB2 e RB3 são configurados como entrada, para isto deve-se configurar o valor 0x0F ou 00001111 em binário no registrador TRISB.</p><p>C Os botões K1, K2, K3 e K4 são chaves NF.</p><p>D A configuração dos pinos do PORTB estão configurados como saída.</p><p>E O circuito esta errado, pois quando um botão é pressionado vai fechar curto circuito entre os pinos do PORTB e o terra.</p><p>Questão 2/10 - Projeto de Sistemas Microprocessados</p><p>Sobre os motores de corrente contínua, assinale a alternativa correta.</p><p>Nota: 10.0</p><p>A O movimento do motor se baseia na lei de Joule, a qual indica o sentido da rotação das bobinas.</p><p>B Rotor é a parte móvel do motor, a qual transmite pelo eixo a energia mecânica para qualquer sistema conectado ao mesmo.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>Rotor é a parte móvel do eixo, possui quatro funções:</p><p>- Permite rotação para ação geradorea ou ação mecânica;</p><p>- Em virtude da rotação, produz a ação de chaveamento necessário para a comutação;</p><p>- Contém os condutores que induzem a tensão ou providenciam um torque eletromagnético;</p><p>- Providencia uma faixa de baixa relutância para o fluxo.</p><p>C Motores CC são aqueles que são alimentados com uma tensão que pode variar na freqüência dentre valores negativos e positivos.</p><p>D A comutação em motores de corrente contínua é a troca de energia que ocorre periodicamente entre o estator e o rotor.</p><p>E A velocidade no eixo pode ser determinada com maior precisão quando o eixo esta travado ou sobre muita carga.</p><p>Questão 3/10 - Projeto de Sistemas Microprocessados</p><p>Sobre as sequências de acionamento dos motores de passo, assinale a alternativa</p><p>correta.</p><p>Nota: 10.0</p><p>A As seqüências de acionamento são usadas para otimizar o uso do motor de passo, desta forma irá funcionar de forma semelhante a um motor cc, podendo até inverter a polaridade da fonte para rotacionar ao</p><p>contrário.</p><p>B No modo wave drive ou passo completo wave, uma bobina é acionada por vez. Desta forma, o circuito consome pouco e o torque é baixo.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>No modo wave drive, apenas uma das bobinas é polarizada por vez. Este modo é considerado um modo econômico de movimento. Porém, devido ao baixo consumo há pouco torque no eixo. Página 15, aula 5.</p><p>C No modo full drive o motor adquiri a maior velocidade, porém o torque é o menor de todos os modos.</p><p>D No modo meio-passo o motor se move tão rápido que perde a precisão do movimento.</p><p>E O modo wave drive tem um alto consumo de energia, fazendo o motor de passo girar lentamente com alta precisão.</p><p>Questão 4/10 - Projeto de Sistemas Microprocessados</p><p>A respeito de ferramentas de prototipagem e diagrama esquemático assinale a alternativa</p><p>correta.</p><p>Nota: 10.0</p><p>A O protoboard é usado para a prototipagem rápida de circuitos, porém há perda do componente após seu uso, devido a solda e adaptações para anexar o componente no circuito.</p><p>B O diagrama esquemático deve mostrar todas as conexões elétricas, partnumeber dos componentes e a pinagem dos circuitos integrados.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>O diagrama esquemático deve possuir:</p><p>- Componentes com seu símbolo correto;</p><p>- Todas as conexões entre componentes;</p><p>- Referências de valores de componentes;</p><p>- Notações, nomes dos componentes e part number;</p><p>- Pinagem dos circuitos integrados;</p><p>- Quando possível, valores de tensão e potência do circuito;</p><p>Página 1, aula 6.</p><p>C É complicado o uso do protoboard para prototipagem devido a falta de interligação entre os orifícios do mesmo, de forma que cada furo é independente entre si.</p><p>D Placas genéricas e placas de circuito impresso possuem baixo custo e são muito usadas para prototipagem, sendo preferidas em relação ao protoboard para simulação de circuitos de diversos tipos.</p><p>E O diagrama esquemático é feito apenas para organização de componentes, não tendo relação nenhuma com a elaboração da placa de circuito impresso.</p><p>Questão 5/10 - Projeto de Sistemas Microprocessados</p><p>Sobre push-buttons (botões), assinale a alternativa correta.</p><p>Nota: 10.0</p><p>A O efeito de bounce é causado devido a imperfeição da chave, este efeito faz com que aconteça uma imprecisão na hora da verificação se o botão esta pressionado ou não.</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>O efeito de bounce ocorre devido a imperfeição física dos push-buttons, o que é detectado é um repique que varia entre nível lógico positivo e negativo. Página 6, aula 4.</p><p>B Para detectar qual botão foi pressionado quando os push-buttons estão arranjados como um teclado ou matriz, deve-se fazer todo o registrador TRIS como 1.</p><p>C Não há solução para o problema de bounce, por isso os projetos devem levar este problema em consideração.</p><p>D Push-Buttons NF quando pressionados fecham o circuito.</p><p>E Os push-buttons são os dispositivos que estão deixando de ser usados, devido a implantação de interações como displays touch screen, além disto sua implantação é muito complexa e demanda muito tempo</p><p>dos desenvolvedores.</p><p>Questão 6/10 - Projeto de Sistemas Microprocessados</p><p>Sobre a serial no PIC16F877A, assinale a alternativa correta.</p><p>Nota: 10.0</p><p>A O registrador TXSTA é o registrador que monitora o status da transmissão e controle, sendo o bit SPEN usado para ativação a porta serial.</p><p>B O registrador RCSTA é o registrador que monitora o status da recepção e controle, usado para mostrar erros na recepção da serial, como erro de frame.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>O registrador RCSTA é usado para monitorar a recepção da serial, possui dois bits de erro: FERR, erro de frame e OERR, erro de overrun. Página 17, aula 4.</p><p>C O baud rate é configurado, de forma a indicar se a comunicação é síncrona ou assíncrona.</p><p>D A configuração da serial sempre será com um start bit, um stop bit, 8 bits de dados, um stop bit e um bit de paridade.</p><p>E O componente MAX232 é usado para converter o nível TTL que vem do cabo serial, para o padrão RS-232 que é usado no circuito eletrônico.</p><p>Questão 7/10 - Projeto de Sistemas Microprocessados</p><p>Sobre a memórias EEPROM, é correto afimar.</p><p>Nota: 10.0</p><p>A São memórias chamadas de voláteis, pois quando não estão energizadas não mantêm os dados.</p><p>B Os pinos A0, A1, A2 na memória 24C02 são os bits de endereço do protocolo SPI.</p><p>C Pinos como SCL e SDA são usados respectivamente como chip select e proteção de escrita.</p><p>D A memória 24C02 é uma memória de 2k e possui o protocolo I2C integrado.</p><p>Você assinalou essa alternativa (D)</p><p>Você acertou!</p><p>A memória 24C02 é da família das memórias 24C, sendo o final sinalizando a quantidade de memória que o componente possui. Todos os componentes desta família possuem comunicação I2C integrada.</p><p>Página 21, aula 4.</p><p>E O começo da transmissão para a gravação de dados é um start bit, seqüência de bits 0101+endereço do dispositivo.</p><p>Questão 8/10 - Projeto de Sistemas Microprocessados</p><p>A prototipação de circuitos eletrônicos é usada para comprovação de conceitos.</p><p>Sobre este tema assinale a alternativa correta.</p><p>Nota: 10.0</p><p>A Protoboard é uma ferramenta de prototipagem que desgasta os componentes, deixando eles completamente inutilizados depois do uso.</p><p>B Placa genérica é uma forma muito usada para verificar o funcionamento do circuito prototipado, podendo fazer uso dos componentes depois de usados, já que possuem orifícios para os terminais</p><p>dos</p><p>componentes.</p><p>C O esquemático é usado como a representação gráfica do circuito, devendo conter todos os dados dos componentes, valores e part numbers.</p><p>Você assinalou essa alternativa (C)</p><p>Você acertou!</p><p>O diagrama esquemático deve ser desenhado para demonstrando o circuito como um todo, com todos os detalhes. Página 1, aula 6.</p><p>D Placas de circuito impresso estão deixando de ser usadas, devido a seu alto custo e pouca eficiência, quando comparada com os outros métodos de prototipação.</p><p>E O uso de solda para juntar os terminais dos componentes é a forma mais utilizada para simulação de circuitos, montando circuitos chamados de teias de aranha que tem um alto desempenho e expressão com</p><p>perfeição o circuito desenhado no esquemático.</p><p>Questão 9/10 - Projeto de Sistemas Microprocessados</p><p>Sobre drivers de motores, assinale a alternativa correta.</p><p>Nota: 10.0</p><p>A O ULN2003 é um conjunto de buffers usado para transmitir comandos da entrada para a saída. Como a indicação do circuito é um amplificador operacional, logo há um ganho entre o sinal de entrada e o sinal de</p><p>saída.</p><p>B Ponte H é um circuito usado para controle de motores CC, de forma que é possível inverter a polaridade do motor apenas alterando a seqüência das chaves da ponte.</p><p>Você assinalou essa alternativa (B)</p><p>Você acertou!</p><p>A ponte H é um circuito usado para controle de motores, para isto faz-se uso de 4 chaves, as quais podem ser fechadas de forma que a polaridade no motor pode ser igual ou oposta a da fonte.</p><p>C Devido ao problema de curto circuito, quando se fecha duas chaves no mesmo ramo na ponte H, este circuito esta deixando de ser utilizado.</p><p>D L298n usa transistores Darlington para isolar o circuito de controle do circuito de potência.</p><p>E Drivers são usados apenas para aumentar a quantidade de motores que podem ser controlados.</p><p>Questão 10/10 - Projeto de Sistemas Microprocessados</p><p>Sobre placas de circuito impresso, assinale a alternativa correta.</p><p>Nota: 10.0</p><p>A Há diversos tipos de encapsulamentos para um componente eletrônico. Dentre eles há: DIP, SMD, TQFP, etc.</p><p>Você assinalou essa alternativa (A)</p><p>Você acertou!</p><p>Componentes eletrônicos podem possuir diversas formas, estas com características específicas, como material diferenciado, forma adaptada para maior dissipação de calor, etc. Chamamos estes formas de</p><p>encapsulamento. Página 13, aula 6.</p><p>B Componentes conhecidos como Through-hole são componentes que possuem encapsulamento SMT, os quais seus pinos se encontram sobre uma superfície da placa.</p><p>C Quando se faz o roteamento em placas de circuito impresso, não é possível comunicar uma trilha de uma face com uma trilha de outra face.</p><p>D Footprint são os orifícios na placa de circuito impresso.</p><p>E DIP é um encapsulamento da categoria SMT.</p>
