Exercicio Aço e Madeira Tema 1

Prévia do material em texto

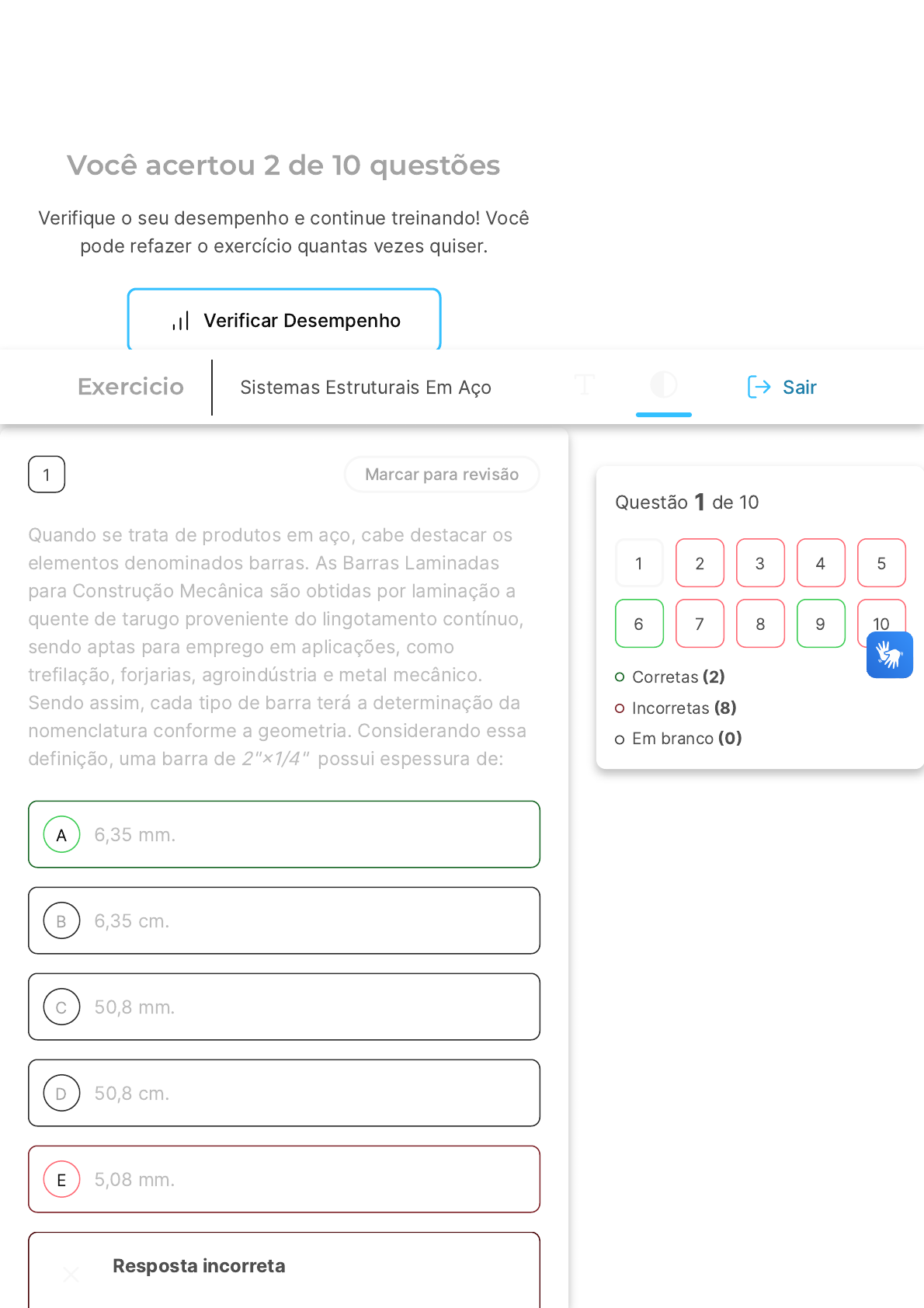

<p>Você acertou 2 de 10 questões</p><p>Verifique o seu desempenho e continue treinando! Você</p><p>pode refazer o exercício quantas vezes quiser.</p><p>Verificar Desempenho</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>1 Marcar para revisão</p><p>Quando se trata de produtos em aço, cabe destacar os</p><p>elementos denominados barras. As Barras Laminadas</p><p>para Construção Mecânica são obtidas por laminação a</p><p>quente de tarugo proveniente do lingotamento contínuo,</p><p>sendo aptas para emprego em aplicações, como</p><p>trefilação, forjarias, agroindústria e metal mecânico.</p><p>Sendo assim, cada tipo de barra terá a determinação da</p><p>nomenclatura conforme a geometria. Considerando essa</p><p>definição, uma barra de 2"�1/4"  possui espessura de:</p><p>6,35 mm.</p><p>6,35 cm.</p><p>50,8 mm.</p><p>50,8 cm.</p><p>5,08 mm.</p><p>Resposta incorreta</p><p>Questão 1 de 10</p><p>Corretas �2�</p><p>Incorretas �8�</p><p>Em branco �0�</p><p>1 2 3 4 5</p><p>6 7 8 9 10</p><p>Exercicio Sistemas Estruturais Em Aço Sair</p><p>A</p><p>B</p><p>Opa! A alternativa correta é a letra A. Confira</p><p>o gabarito comentado!</p><p>Gabarito Comentado</p><p>Para entender a resposta correta, é importante</p><p>compreender a nomenclatura das barras de aço. No</p><p>caso das barras chatas, a seção transversal (largura</p><p>x espessura) é utilizada para determinar suas</p><p>dimensões. Neste caso, a barra é descrita como</p><p>2"�1/4". A espessura é de ¼", que em milímetros</p><p>corresponde a 6,35 mm. A largura é de 2", que em</p><p>milímetros corresponde a 50,8 mm. Portanto, a</p><p>espessura da barra em questão é de 6,35 mm, o que</p><p>torna a alternativa A a resposta correta.</p><p>2 Marcar para revisão</p><p>�BIO�RIO � 2015 � Adaptada) A construção de edificações</p><p>utilizando sistemas estruturais metálicos, em oposição às</p><p>tradicionais estruturas de concreto armado, está se</p><p>tornando cada vez mais comum na construção civil</p><p>brasileira. No entanto, a opção pelo uso desse material</p><p>deve se basear em critérios técnicos específicos. Dentre</p><p>as alternativas a seguir, assinale aquela que apresenta</p><p>uma vantagem do aço em relação ao concreto armado</p><p>como material de construção:</p><p>O aço possui melhor resistência a cargas</p><p>térmicas do que o concreto armado e, desse</p><p>modo, as estruturas são mais resistentes a</p><p>condições de incêndio.</p><p>Para um mesmo comprimento de elemento</p><p>estrutural (vigas ou pilares), as estruturas</p><p>metálicas requerem menores dimensões finais.</p><p>C</p><p>D</p><p>E</p><p>Na construção de estruturas metálicas, a mão-</p><p>de-obra não é necessariamente específica e,</p><p>desse modo, reduz-se o custo total da obra.</p><p>As estruturas metálicas demandam baixo custo</p><p>inicial para construção.</p><p>Há grande variedade de fornecedores de</p><p>componentes metálicos.</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra B. Confira</p><p>o gabarito comentado!</p><p>Gabarito Comentado</p><p>É importante esclarecer que as estruturas metálicas,</p><p>apesar de apresentarem diversas vantagens,</p><p>possuem baixa resistência ao fogo, ao contrário do</p><p>que é sugerido na alternativa A. Além disso, a mão de</p><p>obra para a construção de estruturas metálicas é</p><p>especializada, tanto para a execução quanto para a</p><p>leitura dos projetos, o que contradiz a alternativa C. A</p><p>alternativa D também não é correta, pois as</p><p>estruturas metálicas não possuem baixo custo inicial,</p><p>uma vez que necessitam de um projeto muito mais</p><p>detalhado que projetos em concreto. A alternativa E</p><p>também não é verdadeira, pois a quantidade de</p><p>fornecedores de componentes metálicos no Brasil</p><p>ainda é restrita. Portanto, a alternativa B é a correta,</p><p>pois uma das vantagens do aço em relação ao</p><p>concreto armado é que, para um mesmo</p><p>comprimento de elemento estrutural, as estruturas</p><p>metálicas apresentam menores dimensões finais,</p><p>devido às suas propriedades e características.</p><p>3 Marcar para revisão</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>�CESPE/CEBRASPE � 2017 � Adaptado): Como se sabe, os</p><p>sistemas estruturais são formados, em geral, a partir da</p><p>associação de sistemas básicos ou subsistemas, e, com</p><p>isso, a tipologia das estruturas usuais construídas com</p><p>estrutura de aço. Sendo assim, com relação ao sistema</p><p>construtivo e estrutural, tem-se:</p><p>Um perfil metálico é, por definição, um elemento</p><p>industrializado, o que reduz as possibilidades de projeto</p><p>em estruturas metálicas, induzindo a soluções de</p><p>edificações retilíneas.</p><p>O perfil em I das vigas é uma forma otimizada, na medida</p><p>em que apresenta mais volume onde é mais solicitado e</p><p>economiza material na região de transição, a "alma" do</p><p>perfil.</p><p>Diferentemente das estruturas de madeira e das de aço,</p><p>as estruturas de concreto caracterizam-se pela</p><p>continuidade, as ligações são sempre monolíticas. O pilar,</p><p>a viga e a laje formam uma única "pedra", não há parafuso</p><p>de ligação como na madeira, não há solda como no aço.</p><p>Está correto o que se afirma em:</p><p>Apenas I.</p><p>Apenas II.</p><p>Apenas III.</p><p>Apenas I e III.</p><p>I, II e III.</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra B. Confira</p><p>o gabarito comentado!</p><p>Gabarito Comentado</p><p>A primeira afirmação é incorreta, pois um perfil</p><p>metálico, por ser um elemento industrializado, pode</p><p>ser utilizado de formas variadas, não limitando seu</p><p>A</p><p>B</p><p>C</p><p>uso a soluções de edificações retilíneas. A terceira</p><p>afirmação também é incorreta, pois as estruturas de</p><p>concreto pré-fabricado não são monolíticas, sendo</p><p>apoiadas em consoles. No entanto, as estruturas</p><p>moldadas in loco são monolíticas. A única afirmação</p><p>correta é a segunda, que diz respeito ao perfil em I</p><p>das vigas. Este é um princípio básico na engenharia</p><p>estrutural: colocar mais material onde a peça é mais</p><p>solicitada. Quanto mais se aproxima da linha neutra</p><p>da seção, menos esforços existem, o que justifica o</p><p>formato da viga I.</p><p>4 Marcar para revisão</p><p>�FCC � 2012 � Adaptada) A escolha da forma da estrutura</p><p>de um edifício depende essencialmente do projeto</p><p>arquitetônico proposto. No caso de edifícios de múltiplos</p><p>andares, quanto maior a altura e a esbeltez da edificação,</p><p>maior será a responsabilidade de uma escolha apropriada</p><p>da forma estrutural. No Brasil, pode-se dizer que os</p><p>sistemas estruturais mais empregados para edifícios em</p><p>concreto de 15 a 20 pavimentos são os sistemas de</p><p>pórticos. Adicionalmente, pode-se ter na estrutura</p><p>elementos com inércia elevada com a finalidade de se</p><p>melhorar a resistência do edifício com relação às ações</p><p>horizontais (ações do vento, desaprumo do edifício ou</p><p>ações sísmicas). Estes elementos que contribuem para o</p><p>enrijecimento lateral da estrutura são:</p><p>paredes de alvenaria.</p><p>vigas-parede.</p><p>lajes nervuradas.</p><p>D</p><p>E</p><p>vigas metálicas.</p><p>pilares-parede.</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra E. Confira</p><p>o gabarito comentado!</p><p>Gabarito Comentado</p><p>O controle dos movimentos laterais em edifícios</p><p>altos, causados por forças horizontais, é um aspecto</p><p>fundamental no projeto dessas estruturas. Esses</p><p>deslocamentos são provocados pela flexão e pela</p><p>rotação dos pisos devido ao efeito da torção. Para</p><p>garantir uma rigidez adequada à torção dos pisos, é</p><p>possível inserir elementos de elevada rigidez</p><p>horizontal nas fachadas ou utilizar um núcleo central</p><p>com alta rigidez à torção. Nesse contexto, a</p><p>modelação estrutural de pilares-parede surge como</p><p>uma opção eficaz. Esses elementos, além de</p><p>transmitirem as cargas verticais dos pavimentos até</p><p>as fundações, proporcionam uma rigidez elevada que</p><p>assegura que os deslocamentos laterais e de torção,</p><p>provocados pelas cargas horizontais, não sejam</p><p>excessivos. Portanto, a alternativa correta é a "E",</p><p>que menciona os pilares-parede como elementos que</p><p>contribuem para o enrijecimento lateral da estrutura.</p><p>5 Marcar para revisão</p><p>As ligações entre barras de aço submetidas a ações</p><p>estáticas são compostas por elementos de ligação, como</p><p>chapas e cantoneiras, e meios de ligação, como soldas e</p><p>parafusos. Sobre as ligações entre barras de aço, analise</p><p>as afirmativas a seguir:</p><p>A solda proporciona melhor continuidade entre as peças</p><p>que os parafusos, além disso, não exige mão de obra</p><p>mais especializada.</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>De acordo com o grau de impedimento da rotação relativa</p><p>das peças unidas, uma ligação pode ser classificada</p><p>como rígida, flexível ou semirrígida.</p><p>Aspectos econômicos aliados a facilidades práticas</p><p>geralmente</p><p>levam a uma utilização maior da solda nas</p><p>operações de fábrica e do parafuso no canteiro de obras,</p><p>na montagem das estruturas metálicas.</p><p>Está correto o que se afirma em:</p><p>apenas II.</p><p>apenas I e II.</p><p>apenas I e III.</p><p>apenas II e III.</p><p>I, II e III.</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra D. Confira</p><p>o gabarito comentado!</p><p>Gabarito Comentado</p><p>A Ligação ou Conexão pode ser compreendida como</p><p>todo e qualquer detalhe construtivo que promova a</p><p>união de elementos da estrutura entre si. No geral, a</p><p>solda proporciona uma melhor conexão/continuidade</p><p>que os parafusos. Porém a solda precisa de mão de</p><p>obra especializada. Com relação a rotação, de</p><p>acordo com a literatura (normas e autores), quanto a</p><p>rotação relativa das barras conectadas é impedida, a</p><p>ligação pode ser classificada como em flexível, rígida</p><p>ou semirrígida. No geral, tem-se que as ligações</p><p>soldadas precisam de cuidados e procedimentos</p><p>especiais, sendo assim, sua aplicação ocorre mais</p><p>nas operações de fábrica, visto que, nesses locais é</p><p>A</p><p>B</p><p>C</p><p>possível um controle da execução e as ligações por</p><p>parafuso no canteiro de obras.</p><p>6 Marcar para revisão</p><p>�NC�UFPR � 2014 � Adaptada)</p><p>O uso do aço na construção civil compete diretamente</p><p>com o uso de outros materiais, principalmente o concreto</p><p>armado e a madeira. Em relação a estruturas de edifício, o</p><p>aço e o concreto armado disputam o mercado da</p><p>construção civil, cada um com suas vantagens e</p><p>desvantagens. Dentre as vantagens do uso do aço em</p><p>relação ao uso do concreto armado na execução de um</p><p>sistema estrutural, considere as seguintes afirmativas:</p><p>Diferentemente do concreto armado, o aço é um material</p><p>100% reciclável.</p><p>No caso de obras provisórias, o sistema construtivo em</p><p>aço pode facilmente ser reaproveitado.</p><p>Por ser o aço um produto industrializado, chegando na</p><p>obra com suas dimensões pré-definidas, o edifício</p><p>executado em aço tem um prazo de execução muito</p><p>menor do que se fosse em concreto armado.</p><p>O aço tem resistência ao fogo superior à do concreto</p><p>armado, no caso de incêndio.</p><p>O sistema estrutural em aço é mais leve que o sistema</p><p>estrutural em concreto armado, possibilitando um alívio</p><p>de cargas na fundação de um edifício.</p><p>São vantagens do uso do aço em relação ao uso do</p><p>concreto armado:</p><p>Apenas I, III e IV.</p><p>Apenas I, II, III e V.</p><p>Apenas I, II, IV e V.</p><p>D</p><p>E</p><p>Apenas II, III, IV e V.</p><p>Apenas I, II e V.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa</p><p>correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>As vantagens do uso do aço em relação ao concreto</p><p>armado são diversas. Primeiramente, o aço é um</p><p>material 100% reciclável, o que significa que pode ser</p><p>derretido e reutilizado, enquanto o concreto gera</p><p>resíduos sólidos que não podem ser reaproveitados.</p><p>Além disso, o aço é um material versátil que pode ser</p><p>facilmente removido e reaproveitado em obras</p><p>provisórias, diferentemente das estruturas de</p><p>concreto que são fixas. Outra vantagem é que, por</p><p>ser um produto industrializado, o aço chega na obra</p><p>com suas dimensões pré-definidas, o que torna a</p><p>execução do edifício mais rápida e eficiente em</p><p>comparação com o concreto armado. Por fim, o</p><p>sistema estrutural em aço é mais leve que o sistema</p><p>estrutural em concreto armado, o que possibilita um</p><p>alívio de cargas na fundação de um edifício. No</p><p>entanto, é importante ressaltar que o aço tem baixa</p><p>resistência ao calor, podendo derreter em caso de</p><p>incêndio, enquanto as estruturas de concreto</p><p>apresentam maior resistência ao calor.</p><p>7 Marcar para revisão</p><p>Um Sistema Estrutural pode ser entendido como o</p><p>conjunto de elementos estruturais conectados entre si e</p><p>dispostos de forma a garantir estabilidade global à</p><p>estrutura. Neste caso, o que diferenciará um sistema</p><p>estrutural de outro será a forma como a estabilidade</p><p>global é garantida. Assinale a descrição correta do</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>sistema estrutural arquitetônico representado na figura</p><p>abaixo.</p><p>Grelha.</p><p>Viga.</p><p>Pórtico Plano.</p><p>Painel Estrutural.</p><p>Treliça.</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra E. Confira</p><p>o gabarito comentado!</p><p>Gabarito Comentado</p><p>A treliça é uma armação que pode ser feita de</p><p>materiais como alumínio, aço, ferro e madeira e tem</p><p>suas extremidades ligadas por nós. Esse tipo de</p><p>armação é resultado do cruzamento de elementos</p><p>retos e rígidos e pode ser plano ou tridimensional. As</p><p>treliças são construídas de forma que suportam força</p><p>de tração ou de compressão.</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>8 Marcar para revisão</p><p>No projeto de estruturas de aço e estruturas mistas de</p><p>aço e concreto, cada pilar do edifício deve ser</p><p>efetivamente travado por meio de escoras horizontais em</p><p>pelo menos duas direções, preferencialmente ortogonais,</p><p>em cada nível suportado por esse pilar. É importante</p><p>ressaltar que, para efeito de cálculo, a NBR 8800�2008</p><p>define quais valores de propriedades mecânicas devem</p><p>ser adotados. Para os aços aqui relacionados, os</p><p>seguintes valores de propriedades mecânicas, conforme</p><p>especificações da NBR 8800�2022, devem ser:</p><p>\�E_a=220000 MPa\) e \�G_a=75000 MPa\)</p><p>\�E_a=200000 GPa\) e \�G_a=77000 GPa\)</p><p>\�E_a=250000 MPa\) e \�G_a=75000 MPa\)</p><p>\�E_a=200000 MPa\) e \�G_a=75000 MPa\)</p><p>\�E_a=200000 MPa\) e \�G_a=77000 MPa\)</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra E. Confira</p><p>o gabarito comentado!</p><p>Gabarito Comentado</p><p>De acordo com a NBR 8800�2008, item 4.5.2.9 �</p><p>Propriedades mecânicas, os valores de propriedades</p><p>mecânicas que devem ser adotados para efeito de</p><p>cálculo são:</p><p>Módulo de elasticidade, \�E�E_a=200000 MPa\);</p><p>Coeficiente de Poisson, \(v_a=0,3\);</p><p>Módulo de elasticidade transversal, \�G_a=77000</p><p>MPa\), sendo, \�G_a=\frac{E_a}{2\left(1+v_a\right)}\)</p><p>Coeficiente de dilatação térmica, \(\beta_a=1,2 \times</p><p>A</p><p>B</p><p>C</p><p>10^��5 \circ} C ^{�1�\);</p><p>Massa específica, \(\rho_a=7850 kg / m ^3\);</p><p>Peso específico: \(\gamma_a=77 kN / m ^3\).</p><p>Portanto, a alternativa correta é a E, que apresenta</p><p>os valores de \�E_a=200000 MPa\) e \�G_a=77000</p><p>MPa\), conforme especificado pela norma.</p><p>9 Marcar para revisão</p><p>Cada galpão é um conjunto de quadros estáveis (pórticos</p><p>do galpão) dispostos ao longo do seu comprimento e</p><p>interligados por outros subsistemas, em geral composto</p><p>por vigas, treliças e tirantes, em que, a largura do quadro</p><p>é denominada vão do galpão. A figura a seguir ilustra um</p><p>galpão executado no sistema construtivo de estrutura</p><p>metálica:</p><p>Os elementos destacados na figura da estrutura do</p><p>galpão são denominados como:</p><p>pórtico de alma cheia e contraforte.</p><p>mão-francesa e terça.</p><p>terça e contraventamento.</p><p>D</p><p>E</p><p>mísula e tesoura.</p><p>pórtico de alma cheia e contraventamento.</p><p>Resposta correta</p><p>Parabéns, você selecionou a alternativa</p><p>correta. Confira o gabarito comentado!</p><p>Gabarito Comentado</p><p>A figura representa um Edifício industrial de duas</p><p>águas com perfis I, laminados ou soldados. Sendo</p><p>assim, pode-se afirmar que os elementos destacados</p><p>condizem a um Pórtico de Alma Cheia que forma a</p><p>estrutura das vigas e pilares do galpão, e o</p><p>contraventamento em X, que tem com função</p><p>garantir o travamento da estrutura contra</p><p>deslocamentos indesejados como aqueles causados</p><p>pelo vento.</p><p>10 Marcar para revisão</p><p>Treliça pode ser entendida como estrutura com</p><p>montagem baseada no triângulo, feita de material que</p><p>ofereça resistência, como o aço, alumínio ou madeira,</p><p>para ser usada em diferentes aplicações, desde suportes</p><p>de plantas, até mesmo como base na estruturação de</p><p>pontes. Com relação ao sistema estrutural treliçado,</p><p>analise as afirmativas abaixo.</p><p>Treliça é uma estrutura composta de elementos esbeltos,</p><p>unidos uns aos outros por meio de rótulas nas suas</p><p>extremidades, denominadas de nós.</p><p>A organização estrutural do sistema treliçado permite que</p><p>haja nas suas barras apenas esforços axiais, fazendo com</p><p>que a capacidade do material empregado seja explorada</p><p>ao máximo.</p><p>O sistema treliçado apresenta pequeno peso próprio, uma</p><p>vez que seu arranjo estrutural necessita de um baixo</p><p>consumo de material, proporcionando, ao mesmo tempo,</p><p>A</p><p>B</p><p>C</p><p>D</p><p>E</p><p>uma função</p><p>estrutural semelhante à de uma grande viga</p><p>de alma cheia.</p><p>Está correto o que se afirma em:</p><p>Apenas II.</p><p>Apenas I e II.</p><p>Apenas I e III.</p><p>Apenas II e III.</p><p>I, II e III.</p><p>Resposta incorreta</p><p>Opa! A alternativa correta é a letra E. Confira</p><p>o gabarito comentado!</p><p>Gabarito Comentado</p><p>As treliças são estruturas compostas por elementos</p><p>esbeltos, unidos por rótulas em suas extremidades,</p><p>conhecidas como nós. A organização estrutural do</p><p>sistema treliçado permite que apenas esforços axiais</p><p>ocorram em suas barras, o que possibilita a</p><p>exploração máxima da capacidade do material</p><p>empregado. Além disso, o sistema treliçado tem um</p><p>peso próprio reduzido, pois seu arranjo estrutural</p><p>requer um baixo consumo de material, ao mesmo</p><p>tempo que proporciona uma função estrutural</p><p>semelhante à de uma grande viga de alma cheia.</p><p>Portanto, todas as afirmações I, II e III estão corretas,</p><p>o que torna a alternativa E a resposta correta. As</p><p>treliças são estruturas eficientes e econômicas, que</p><p>oferecem facilidade de manuseio, redução do tempo</p><p>de execução e minimização dos riscos de fissuras.</p>
