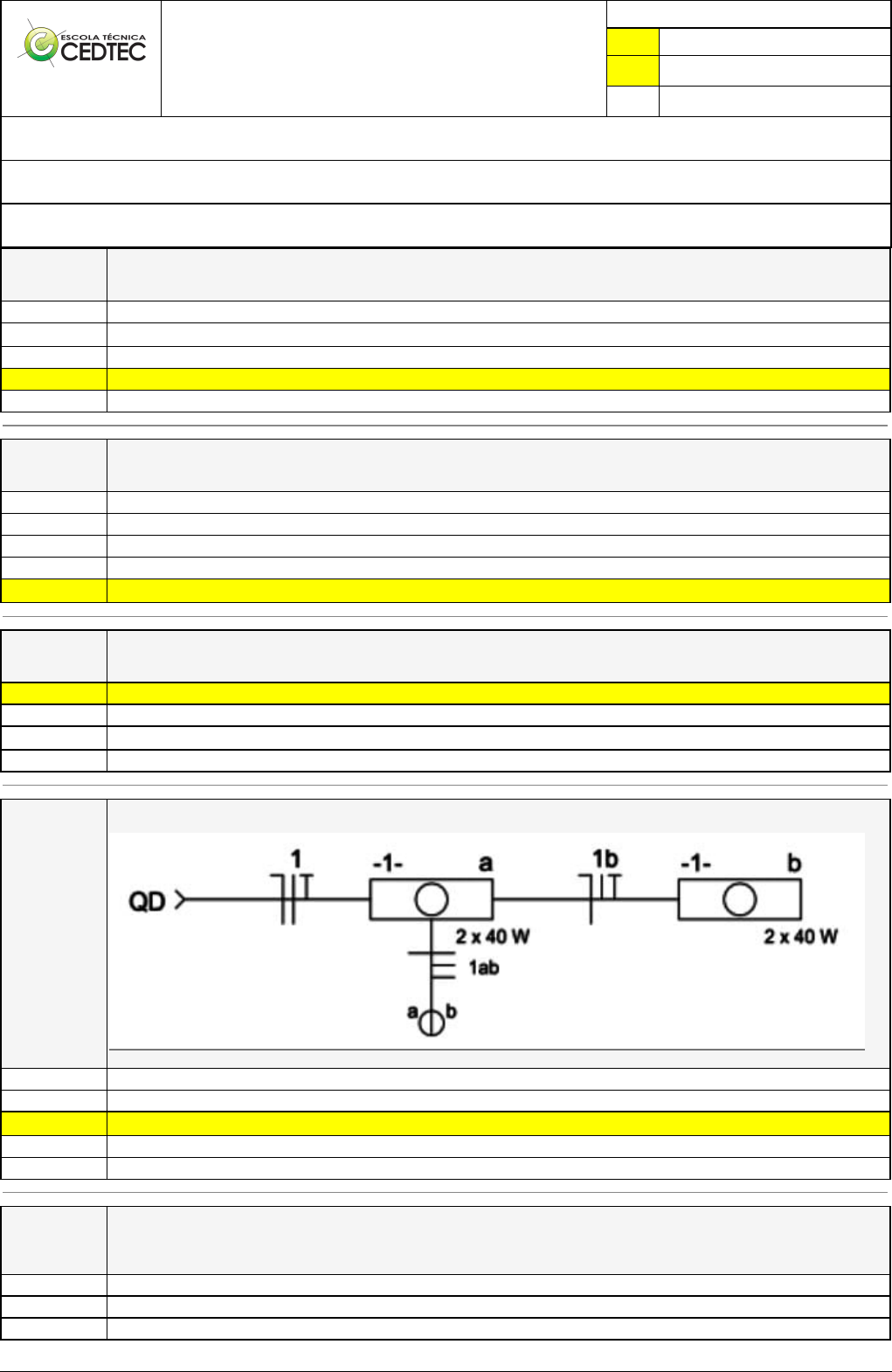

<p>Pincel Atômico - 25/09/2024 11:19:59 1/3</p><p>WESLEY DE OLIVEIRA</p><p>TONOLI</p><p>Exercício Online (EAD)</p><p>Atividade finalizada em 07/04/2024 12:28:37 (1859743 / 1)</p><p>LEGENDA</p><p>Resposta correta na questão</p><p># Resposta correta - Questão Anulada</p><p>X Resposta selecionada pelo Aluno</p><p>Disciplina:</p><p>INSTALAÇÕES ELÉTRICAS PREDIAIS [994556] - Avaliação com 10 questões, com o peso total de 10,00 pontos [capítulos - Todos]</p><p>Turma:</p><p>Curso Técnico: Eletrotécnica - Grupo: EAD - 01/24 - EAD ELE [108907]</p><p>Aluno(a):</p><p>91253050 - WESLEY DE OLIVEIRA TONOLI - Respondeu 7 questões corretas, obtendo um total de 7,00 pontos como nota</p><p>[350082_10175]</p><p>Questão</p><p>001</p><p>Sobre o condutor Neutro – este condutor, deve possuir a mesma seção (mm2) que o condutor Fase, nos seguintes casos:</p><p>Todas as alternativas estão incorretas</p><p>X Em circuitos monofásicos a 2 e 3 condutores e bifásicos a 3 condutores, qualquer que seja a seção (mm2)</p><p>Em circuitos trifásicos, quando for prevista a presença de harmônicas, qualquer que seja a seção (mm2).</p><p>Todas alternativas estão corretas.</p><p>Em circuitos trifásicos, quando a seção dos condutores Fase for inferior a 25 mm2</p><p>[350082_56006]</p><p>Questão</p><p>002</p><p>Os dispositivos diferenciais residuais (DR) de seccionamento mecânico são utilizados na proteção contra choques elétricos provocados</p><p>por contato direto e indireto. Segundo a NBR 5410/2005, não podem ser utilizados dispositivos DR em instalações elétricas residenciais</p><p>cujo esquema de aterramento seja o:</p><p>TN-S.</p><p>TN-C-S.</p><p>IT</p><p>TT.</p><p>X TN-C.</p><p>[349995_1222]</p><p>Questão</p><p>003</p><p>Tipo de diagrama que representa todo o sistema elétrico, em seus detalhes com todos os condutores. Cada traço é um fio que será</p><p>utilizado na ligação dos componentes:</p><p>Diagrama multifilar</p><p>Diagrama de sinalização</p><p>X Diagrama unifilar</p><p>Diagrama de comando</p><p>[350082_52661]</p><p>Questão</p><p>004</p><p>Ao checar o diagrama da instalação de duas luminárias na mesa de trabalho do supervisor de setor, que apresentava um problema</p><p>intermitente, o encarregado do setor se deparou com o seguinte desenho:</p><p>O diagrama elétrico representado é o:</p><p>Bipolar.</p><p>Multipolar.</p><p>X Unifilar.</p><p>Multifilar.</p><p>Funcional.</p><p>[350082_10187]</p><p>Questão</p><p>005</p><p>A identificação dos condutores Fase, Neutro e Proteção, é feita através de cores padronizadas da Isolação, com o objetivo de facilitar a</p><p>execução e/ou manutenção/reforma na instalação elétrica, bem como, aumentar a segurança da pessoa que está lidando com a</p><p>instalação elétrica.A Norma NBR 5410/97 determina que os condutores isolados devem ser identificados pela cor da Isolação, conforme</p><p>a sua função:</p><p>De acordo com a norma, não existe preferência de cores para identificação de condutores de eletricidade</p><p>Condutor de Proteção (PE): a isolação deve ser na cor dupla verde e azul. Na falta da dupla coloração, admite-se o uso da cor verde</p><p>O fio de fase deve ser mais fino do que o fio do neutro</p><p>Pincel Atômico - 25/09/2024 11:19:59 2/3</p><p>X Condutor Neutro: a isolação deve ser sempre na cor azul claro</p><p>Condutor Fase: a isolação deverá ser de cores iguais dos condutores, Neutro e o de Proteção (PE)</p><p>[350083_168776]</p><p>Questão</p><p>006</p><p>Qual das alternativas abaixo não representa um critério para o dimensionamento de condutores fase?</p><p>Capacidade de condução de corrente de curto-circuito por tempo limitado.</p><p>Limites de queda de tensão.</p><p>X Limite de trabalho a baixas temperaturas.</p><p>Proteção contra sobrecarga.</p><p>Capacidade de condução de corrente ou ampacidade.</p><p>[350083_53745]</p><p>Questão</p><p>007</p><p>O diagrama unifilar abaixo corresponde à instalação elétrica de duas lâmpadas incandescentes em paralelo comandadas por dois</p><p>interruptores localizados em pontos distintos do ambiente, uma tomada de uso geral de 127 V e outra de uso específico de 220 V.</p><p>Para completar o diagrama, o eletroduto X deve ser representado por:</p><p>X</p><p>[350083_168357]</p><p>Questão</p><p>008</p><p>Um sistema de alimentação de energia de determinado equipamento é alimentado por um conjunto de baterias. Sabe-se que esse</p><p>equipamento possui uma resistência de 35Ω e a corrente que circula pelas baterias (I1) é de 800mA.</p><p>A resistência interna de cada bateria equivale a:</p><p>14,5Ω</p><p>25Ω</p><p>X 6,25Ω</p><p>12,5Ω</p><p>3,75Ω.</p><p>Pincel Atômico - 25/09/2024 11:19:59 3/3</p><p>[350081_52694]</p><p>Questão</p><p>009</p><p>Considere o quadro de distribuição elétrica bifásica de uma residência, ilustrado a seguir, com componentes numerados de 1 a 5.</p><p>Assinale a alternativa que nomeia corretamente os componentes numerados</p><p>1 – Neutro, 2 – Fase, 3 – Disjuntores bifásicos, 4 – Disjuntores monofásicos, 5 – Disjuntor diferencial residual geral.</p><p>1 – Proteção, 2 – Fase, 3 – Disjuntores monofásicos, 4 – Disjuntor diferencial residual geral, 5 – Disjuntores bifásicos.</p><p>1 – Fase, 2 – Proteção, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores monofásicos, 5 – Disjuntores bifásicos.</p><p>X 1 – Fase, 2 – Neutro, 3 – Disjuntor diferencial residual geral, 4 – Disjuntores bifásicos, 5 – Disjuntores monofásicos.</p><p>Q4</p><p>[350081_10212]</p><p>Questão</p><p>010</p><p>Dimensione os condutores de um circuito monofásico de 127 V de tomada de uso específico com potência de 3800 W, sabendo que os</p><p>condutores são construídos em cabo unipolar com isolação em PVC, instalado em eletroduto de PVC, embutido em alvenaria, método</p><p>de instalar B1, temperatura ambiente 30°C,queda de tensão máxima admitida de 2% e distância do QDC de 30 m. Sabe-se ainda que</p><p>no mesmo eletroduto, passam os condutores de outro circuito de tomadas.</p><p>Fio escolhido de 4 mm²</p><p>X Fio escolhido de 6 mm²</p><p>Fio escolhido de 10 mm²</p><p>Outro fio</p><p>Fio escolhido de 16 mm²</p>
