CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: MECÂNICA DOS SOLOS II

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 18
Professor: Esp. Sérgio Alves dos Reis – sergio.alves@unec.edu.br

Onde:
V = Velocidade de
descarga em (cm/s ou m/s);
K = Constante de
permeabilidade (cm/s ou m/s)
(Índice que expressa a facilidade
ou a dificuldade da água se
deslocar por entre os vazios de
um solo com certa velocidade);
i = Gradiente hidráulico
(Queda de potencial hidráulico
por distância de percolação
unitária).
i = h/L, onde:
L = Altura da amostra (cm);
h = Carga hidráulica (cm).

2.5 Permeâmetro de nível constante
É utilizado para medir a permeabilidade dos solos granulares (solos com
razoável quantidade de areia e/ou pedregulho), os quais apresentam valores de
permeabilidade elevados.

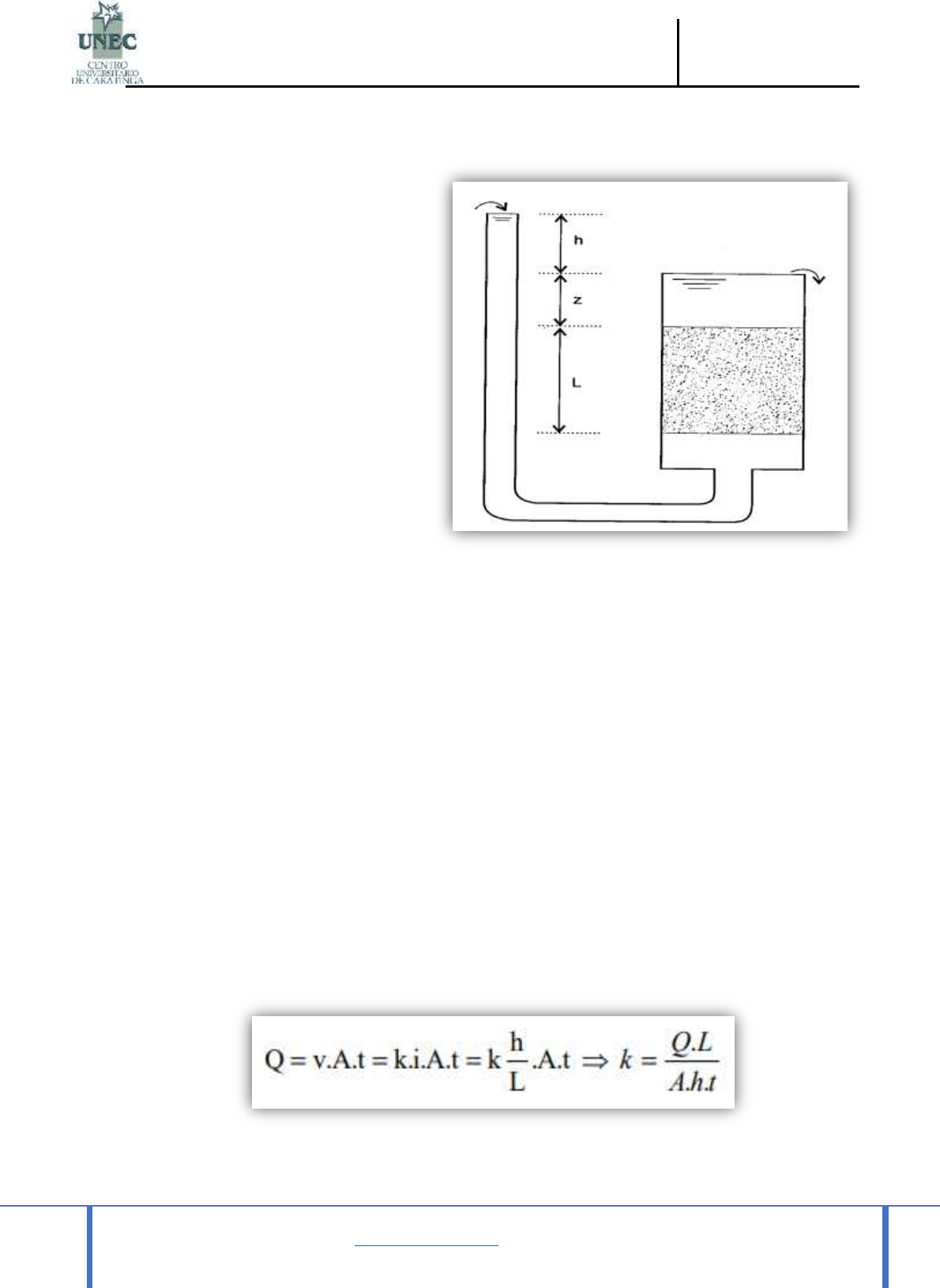

Este ensaio consta de dois reservatórios onde os níveis de água são
mantidos constantes. Mantida a carga h, durante um certo tempo, a água percolada
é colhida e o seu volume é medido. Conhecidas a vazão (Q) e as dimensões do
corpo de prova (comprimento L e a área da seção transversal A), calcula-se o valor
da permeabilidade, k, através da equação:


mailto:sergio.alves@unec.edu.br

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: MECÂNICA DOS SOLOS II

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 19
Professor: Esp. Sérgio Alves dos Reis – sergio.alves@unec.edu.br

Onde:
Q – é a quantidade de água
medida na proveta (cm3);
L – é o comprimento da
amostra medido no sentido do fluxo
(cm);
A – área da seção transversal
da amostra (cm2);
h – diferença do nível entre o
reservatório superior e o inferior
(cm);
t – é o tempo medido entre o início e o fim do ensaio (s).
Procedimento: Mede-se o volume d'água que percola pela amostra (V) em
determinados intervalos de tempo (t).

2.6 Permeâmetro de nível variável
O permeâmetro de nível variável é considerado mais vantajoso que o anterior,
sendo preferencialmente usado
para solos finos, nos quais o
volume d’água que percola através
da amostra é pequeno. Quando o
coeficiente de permeabilidade é
muito baixo, a determinação pelo
permeâmetro de carga constante é
pouco precisa.
Neste ensaio medem-se os
valores h obtidos para diversos
valores de tempo decorrido desde o
início do ensaio. São anotados os
valores da temperatura quando da
efetuação de cada medida.

mailto:sergio.alves@unec.edu.br

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: MECÂNICA DOS SOLOS II

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 20
Professor: Esp. Sérgio Alves dos Reis – sergio.alves@unec.edu.br

2.7 Ensaios de tubo aberto
Os ensaios de tubo aberto consistem em cravar um tubo de sondagem no
terreno até a profundidade desejada. Posteriormente, esse tubo é enchido com
água, medindo-se a velocidade com que ela escoa pelo tubo e se infiltra no terreno,
segundo superfícies esféricas e concêntricas.
Um dos métodos mais utilizados na
determinação da permeabilidade in loco —
também denominada in situ — é o ensaio de
Lefranc. Ele pode ser executado em diversas
profundidades e consiste em introduzir ou
bombear água numa cavidade de forma
constante. Essa cavidade deve estar situada
à profundidade do nível do terreno onde se
pretende conhecer a permeabilidade.
Pode ser executada a carga constante
ou variável, mas nos próximos tópicos será
apresentado o ensaio de carga hidráulica
constante, uma vez que mesmo sendo mais trabalhoso, proporciona resultados mais
fáceis de interpretar.

2.7.1 Como funciona
O ensaio consiste na cravação do tubo de revestimento de sondagem no
terreno até a cota determinada, que é a profundidade em que se deseja conhecer a
permeabilidade. A carga hidráulica é sempre considerada nula antes do ensaio.
Porém, durante o processo ela é obtida pela altura de água no furo acima do nível
freático.
Para a execução, após a escavação do furo e cravação dos revestimentos no
mínimo 100 cm acima do nível do terreno, enche-se o furo de água até a boca —
esse é considerado o tempo zero. É importante desobstruir a parede do furo, no
horizonte de solo a ser ensaiado, com escarificador, que será utilizado para realizar
uma raspagem.

mailto:sergio.alves@unec.edu.br

CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
UNEC / EAD DISCIPLINA: MECÂNICA DOS SOLOS II

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 21
Professor: Esp. Sérgio Alves dos Reis – sergio.alves@unec.edu.br


1) O permeâmetro de nível variável é considerado mais vantajoso que o anterior,
sendo preferencialmente usado para solos finos, nos quais o volume d’água que
percola através da amostra é:
a) Grande.
b) Variável.
c) Pequeno.
d) Altíssimo.

2) Quando o coeficiente de permeabilidade é muito baixo, a determinação pelo
permeâmetro de carga constante é:
a) Totalmente precisa.
b) Instável.
c) Variável.
d) Pouco precisa.

3) Um dos métodos mais utilizados na determinação da permeabilidade in loco
(também denominada in situ) é:
a) O ensaio de Darcy.
b) O ensaio de Lefranc.
c) O ensaio de Bernoulli.
d) O ensaio de Galileu.
Mecânica dos Solos II
Atividades de Fixação
