Tema 3 - Funcionamento de Uma Turbo bomba (Sistema De Fluído Mecânico).

Prévia do material em texto

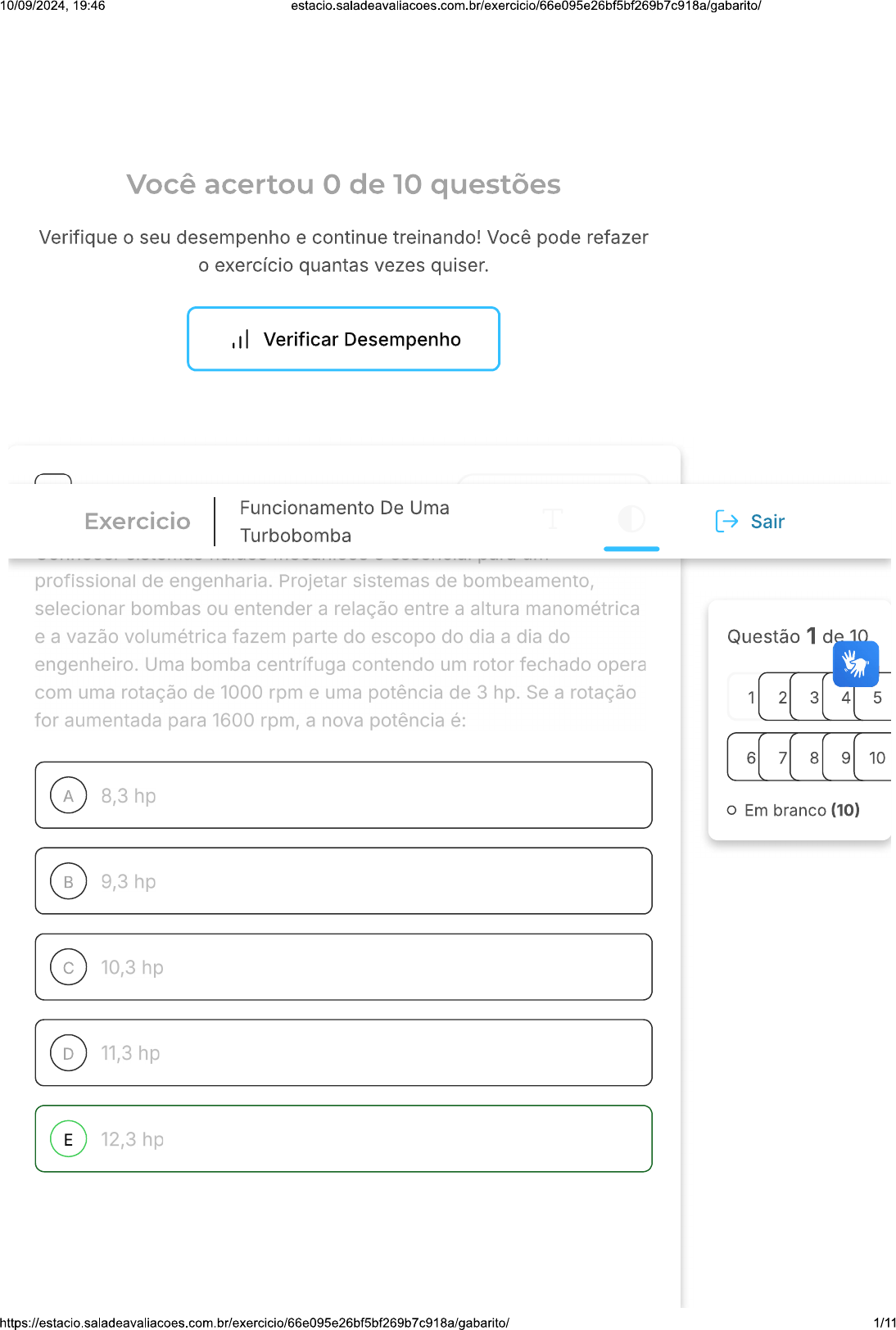

<p>10/09/2024, 19:46 Você acertou de 10 questões Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser. Verificar Desempenho Funcionamento De Uma Exercicio Sair Turbobomba profissional de engenharia. Projetar sistemas de bombeamento, selecionar bombas ou entender a relação entre a altura manométrica e a vazão volumétrica fazem parte do escopo do dia a dia do Questão 1 de 10 engenheiro. Uma bomba contendo um rotor fechado opera com uma rotação de 1000 rpm e uma potência de 3 hp. Se a rotação 1 2 3 4 5 for aumentada para 1600 rpm, a nova potência é: 6 7 8 9 10 A 8,3 hp Em branco (10) B 9,3 hp C 10,3 hp D 11,3 hp E 12,3 hp 1/11</p><p>10/09/2024, 19:46 Questão não respondida Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado Para bombas com rotores fechados, temos para a potência: 3 Pot1 (A) ubstituindo os valores numéricos: 2 Marcar para revisão Conhecer sistemas fluidos mecânicos é essencial para um profissional de engenharia. Projetar sistemas de bombeamento, selecionar bombas ou entender a relação entre a altura manométrica e a vazão volumétrica fazem parte do escopo do dia a dia do engenheiro. Uma bomba contendo um rotor fechado opera com uma rotação de 1000 rpm e uma vazão de 10 litros por minuto. Se a vazão diminuir para 7 litros por minuto, a nova rotação será: A 600 rpm B 700 rpm C 1000 rpm D 1100 rpm E 1200 rpm 2/11</p><p>10/09/2024, 19:46 Questão não respondida Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado Para bombas com rotores fechados, temos para a vazão volumétrica: (A) Substituindo os valores numéricos: 3 Marcar para revisão Conhecer sistemas fluidos mecânicos é essencial para um profissional de engenharia. Projetar sistemas de bombeamento, selecionar bombas ou entender a relação entre a altura manométrica e a vazão volumétrica fazem parte do escopo do dia a dia do engenheiro. Uma bomba contendo um rotor semiaberto opera com uma rotação de 1000 rpm e uma altura manométrica de 4 metros. O expoente da lei da afinidade para esse rotor é de 2,68. Se a rotação for aumentada para 1800 rpm, a nova altura manométrica é: A 11,3 m B 13,3 m C 15,3 m D 17,3 m E 19,3 m 3/11</p><p>10/09/2024, 19:46 Questão não respondida Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado Na condição descrita no enunciado para rotores semiabertos, temos a seguinte relação para a altura manométrica: 2,68 H1 = (A) Substituindo os valores numéricos: 4 Marcar para revisão Conhecer sistemas fluidos mecânicos é essencial para um profissional de engenharia. Projetar sistemas de bombeamento, selecionar bombas ou entender a relação entre a altura manométrica e a vazão volumétrica fazem parte do escopo do dia a dia do engenheiro. Uma bomba está sendo empregada para bombear água (massa específica de 1000 com uma vazão de 200 em uma instalação hidráulica. Sabendo que a altura manométrica correspondente é 32 metros, qual a potência hidráulica fornecida ao fluido? A 148 kW B 158 kW C 168 kW 4/11</p><p>10/09/2024, 19:46 estacio.saladeavaliacoes.com.br/exercicio/66e095e26bf5bf269b7c918a/gabarito/ D 178 kW E 188 kW Questão não respondida Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado A potência hidráulica é calculada por: = pgQH (A) Assumindo a aceleração local da gravidade como 10 m/s2 e substituindo os valores numéricos na equação A temos que: 5 Marcar para revisão Conhecer sistemas fluidos mecânicos é essencial para um profissional de engenharia. Projetar sistemas de bombeamento, selecionar bombas ou entender a relação entre a altura manométrica e a vazão volumétrica fazem parte do escopo do dia a dia do engenheiro. Uma instalação possui a seguinte curva do sistema: com H em metros e Q em Uma bomba deve ser colocada nesse sistema e fornecer uma vazão de 5 O engenheiro responsável escolheu uma bomba no almoxarifado e verificou que ela pode fornecer a vazão desejada. Porém, nessas condições, qual a altura manométrica H que a bomba irá fornecer? A 40 m B 50 m 5/11</p><p>10/09/2024, 19:46 C 60 m D 70 m E 80 m Questão não respondida Opa! A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado A altura manométrica, que é a energia que a bomba fornece ao fluido por unidade de peso, é determinada substituindo a vazão Q na equação da curva do sistema. Neste caso, a vazão desejada é de 5 Substituindo esse valor na equação, obtemos a altura manométrica H que a bomba irá fornecer. A equação utilizada é a seguinte: + = 40m Portanto, a altura manométrica fornecida pela bomba é de 40 metros, que corresponde à alternativa A. 6 Marcar para revisão Conhecer sistemas fluidos mecânicos é essencial para um profissional de engenharia. Projetar sistemas de bombeamento, selecionar bombas ou entender a relação entre a altura manométrica e a vazão volumétrica fazem parte do escopo do dia a dia do engenheiro. Em uma indústria de armazenamento de granéis líquidos, um engenheiro selecionou uma bomba para escoar 1000 um combustível de um tanque para outro, com uma cota entre os níveis de líquido de 35 metros. Sabendo que ambos os tanques estão na pressão atmosférica e com nível constante, e com perda de carga total na sucção e descarga de 5,5 metros, a altura manométrica real dessa bomba é: 6/11</p><p>10/09/2024, 19:46 A 39,5m B 40,5m C 41,5m D 42,5m E 43,5m Questão não respondida Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado A altura manométrica real da bomba é calculada por: AZ + + Y 2g Como os tanques estão sob a mesma pressão e nível constante, os termos e AP são zero, Y 2g assim: 7 Marcar para revisão Conhecer sistemas fluidos mecânicos é essencial para um profissional de engenharia. Projetar sistemas de bombeamento, selecionar bombas ou entender a relação entre a altura manométrica e a vazão volumétrica fazem parte do escopo do dia a dia do engenheiro. Um sistema possui duas bombas centrífugas diferentes associadas em série. A potência hidráulica total fornecida pelo sistema é de 500 kW e a vazão volumétrica é de 0,052 O fluido possui massa específica de 1200 Se a altura manométrica da bomba 1 é de 250 metros, a altura manométrica da bomba 2 será? 7/11</p><p>10/09/2024, 19:46 A 551,28 m B 561,28 m C 571,28 m D 581,28 m E 591,28 m Questão não respondida Opa! A alternativa correta é a letra A. Confira gabarito comentado! Gabarito Comentado A potência hidráulica total fornecida pelas duas bombas ao fluido é calculada por: (A) Substituindo os valores numéricos na equação A. Importante: lembre-se que na equação A, a potência deve estar em Watts, logo, 500 kW é igual a 500000 W! 8 Marcar para revisão Conhecer sistemas fluidos mecânicos é essencial para um profissional de engenharia. Projetar sistemas de bombeamento, selecionar bombas ou entender a relação entre a altura manométrica e a vazão volumétrica fazem parte do escopo do dia a dia do engenheiro. Uma bomba possui a seguinte curva característica: com H em metros e Q em metros cúbicos por 8/11</p><p>10/09/2024, 19:46 segundo. Se para um determinado sistema ela fornece uma altura manométrica de 50 metros, qual a vazão volumétrica na descarga? A 0,09 B 0,10 C 0,11 D 0,12 E 0,13 Questão não respondida Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado A vazão volumétrica na descarga é calculada isolando termo Q na equação característica: H + 220 2050 = + 2050 = Como a raiz negativa não é fisicamente possível, tomamos como resposta a raiz positiva, logo, a vazão é igual a 0,13 9 Marcar para revisão Conhecer sistemas fluidos mecânicos é essencial para um profissional de engenharia. Projetar sistemas de bombeamento, selecionar bombas ou entender a relação entre a altura manométrica e a vazão volumétrica fazem parte do escopo do dia a dia do engenheiro. Em uma unidade de instalação, a curva do sistema é descrita pela equação Um engenheiro pediu para a operação instalar 9/11</p><p>10/09/2024, 19:46 uma bomba centrífuga que possui a seguinte equação para a curva da bomba: Em ambas as equações, H é dado em metros e Q em A vazão volumétrica no ponto de operação, em é: A 8,6 B 10,6 C 11,6 D 13,6 E 14,6 Questão não respondida Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado No ponto de operação, a altura manométrica H é a mesma na curva da bomba e do sistema, logo a vazão será calculada igualando as equações para a curva da bombae sistema, 30 + + temos uma equação do 2° grau. cálculo de envolve a determinação das raízes pela equação de Identificando a equação do 2° grau como: que A = 4149, B = 1055 e C=-120, assim: 2.4149 8298 A equação fornece duas raízes, uma negativa (Q' igual a -0,258) e uma positiva (Q" = 0,00377). Como fisicamente, não existe valores negativos para vazão, a raiz positiva deve ser escolhida, assim: 0,00377m3/s em temos 10 Marcar para revisão Conhecer sistemas fluidos mecânicos é essencial para um profissional de engenharia. Projetar sistemas de bombeamento, 10/11</p><p>10/09/2024, 19:46 selecionar bombas ou entender a relação entre a altura manométrica e a vazão volumétrica fazem parte do escopo do dia a dia do engenheiro. Duas bombas iguais estão associadas em paralelo. A curva característica de cada bomba é descrita por com Q em Sabendo que a vazão volumétrica total na descarga do sistema é de 1000 a altura manométrica correspondente para essa associação é: A 208,44 m B 218,44 m C 228,44 m D 238,44 m E 248,44 m Questão não respondida Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado A altura manométrica para uma associação de duas bombas centrífugas iguais em paralelo é dada por: 1 (A) Substituindo os valores numéricos na equação A: A vazão volumétrica Q deve estar em logo, 0,28 11/11</p>
