Tema 4 - Critérios Para a Escolha de Uma Turbo Bomba (Sistema De Fluído Mecânico).

Prévia do material em texto

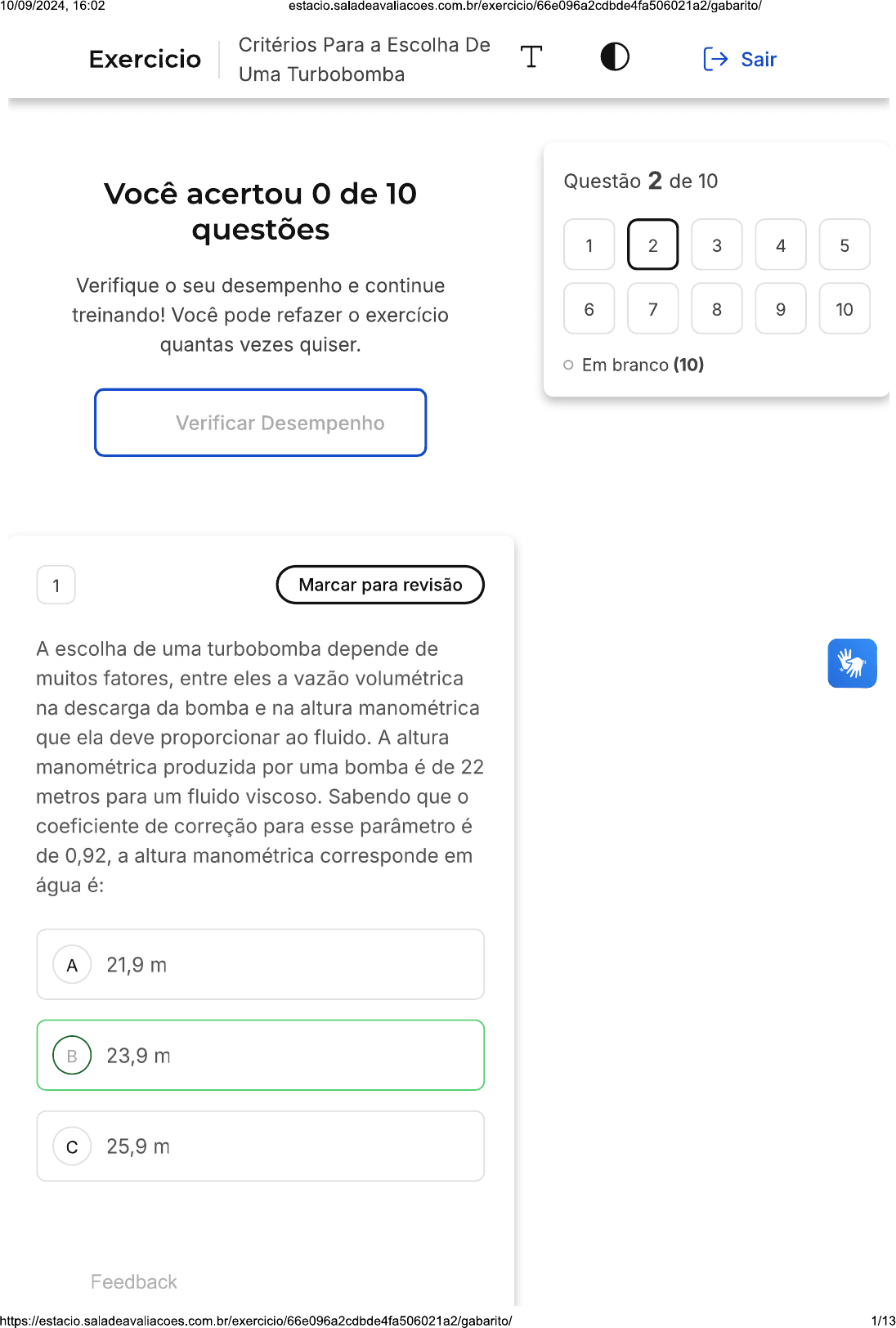

<p>10/09/2024, 16:02 Critérios Para a Escolha De Exercicio T Sair Uma Turbobomba Questão 2 de 10 Você acertou de 10 questões 1 2 3 4 5 Verifique o seu desempenho e continue treinando! Você pode refazer o exercício 6 7 8 9 10 quantas vezes quiser. Em branco (10) Verificar Desempenho 1 Marcar para revisão A escolha de uma turbobomba depende de muitos fatores, entre eles a vazão volumétrica na descarga da bomba e na altura manométrica que ela deve proporcionar ao fluido. A altura manométrica produzida por uma bomba é de 22 metros para um fluido viscoso. Sabendo que o coeficiente de correção para esse parâmetro é de 0,92, a altura manométrica corresponde em água é: A 21,9 m B 23,9 m C 25,9 m Feedback 1/13</p><p>10/09/2024, 16:02 D 27,9 m E 29,9 m i Questão não respondida Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado A vazão volumétrica equivalente em água é calculada por: Hw = = 0,92 22 = 23,9m 2 Marcar para revisão A escolha de uma turbobomba depende de muitos fatores, entre eles a vazão volumétrica na descarga da bomba e na altura manométrica que ela deve proporcionar ao fluido. Uma bomba possui um NPSH disponível de 12 metros. A carga de pressão atmosférica na sucção é de 10 metros de coluna (mca), a perda de carga na sucção é de 1,2 mca e a carga de pressão de saturação é de 2,5 mca. Nessas condições, a altura estática na sucção é: A 1,7 m B 2,7 m 2/13</p><p>10/09/2024, 16:02 C 3,7 m D 4,7 m E 5,7 m Questão não respondida i Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado é calculado por: = isolando a altura Z: P. psat Z=NPSH - - y 3 Marcar para revisão A escolha de uma turbobomba depende de muitos fatores, entre eles a vazão volumétrica na descarga da bomba e na altura manométrica que ela deve proporcionar ao fluido. Uma bomba transporta 20 de um óleo viscoso. Sabendo que o coeficiente de correção para vazão é igual a 0,85, a vazão equivalente em água é: A 15,5 B 18,5 3/13</p><p>10/09/2024, 16:02 C 21,5 D 23,5 E 25,5 i Questão não respondida Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado A vazão volumétrica equivalente em água é calculada por: Qw = Qvis = 0,85 20 = 4 Marcar para revisão A escolha de uma turbobomba depende de muitos fatores, entre eles a vazão volumétrica na descarga da bomba e na altura manométrica que ela deve proporcionar ao fluido. Uma bomba axial possui um fator de cavitação igual a 0,825 e um fator Q igual a 0,00145. Em uma dada condição do processo essa bomba opera com uma altura manométrica de 25 metros e rotação de 1800 rpm. Nessas condições, a vazão volumétrica na descarga em é: A 1582,8 B 1682,8 4/13</p><p>10/09/2024, 16:02 C 1782,8 D 1882,8 E 1982,8 i Questão não respondida Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado Veja que o fator de cavitação é dado por: (4/3) N = (A) Isolando a vazão volumétrica Q na equação A: 2 = 1800 1 0.00145 0,825 3/4 = (B) Multiplicando resultado de B por 3600, temos uma vazão de 1882,8 5 Marcar para revisão A escolha de uma turbobomba depende de muitos fatores, entre eles a vazão volumétrica na descarga da bomba e na altura manométrica que ela deve proporcionar ao fluido. Uma bomba apresenta uma altura manométrica de 62 metros com o escoamento de água. Se essa bomba for empregada para transportar um fluido viscoso e se o fator de correção for igual a 0,86, a altura manométrica correspondente para o fluido viscoso é? 5/13</p><p>10/09/2024, 16:02 A 47,5 m B 49,5 m C 51,5 m D 53,3 m E 55,3 m i Questão não respondida Opa! A alternativa correta é a letra D. Confira o gabarito comentado! Gabarito Comentado Para calcular a altura manométrica de um fluido viscoso, é necessário aplicar o fator de correção à altura manométrica do fluido original. No caso desta questão, a bomba centrífuga originalmente apresenta uma altura manométrica de 62 metros com o escoamento de água. fator de correção fornecido é 0,86. Portanto, a altura manométrica do fluido viscoso é calculada multiplicando a altura manométrica original pela correção, ou seja, = 0,86 * 62, resultando em 53,3 metros. Portanto, a alternativa correta é a D: 53,3 m. 6 Marcar para revisão 6/13</p><p>10/09/2024, 16:02 A escolha de uma turbobomba depende de muitos fatores, entre eles a vazão volumétrica na descarga da bomba e na altura manométrica que ela deve proporcionar ao fluido. O rendimento de uma bomba operando com água é de 0,72. Se essa bomba for escoar um óleo mineral, verificou-se que o coeficiente de correção para o rendimento é de 0,58. Qual é o rendimento da bomba operando com o líquido viscoso? A 0,40 B 0,42 C 0,44 D 0,46 E 0,48 i Questão não respondida Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado Para calcular o rendimento da bomba operando com o líquido viscoso, utilizamos a seguinte fórmula: Evis = CE Ew Substituindo os valores dados na questão, temos: Evis Portanto, o rendimento da bomba operando com o líquido viscoso é 0,42, o que 7/13</p><p>10/09/2024, 16:02 corresponde à alternativa B. 7 Marcar para revisão A escolha de uma turbobomba depende de muitos fatores, entre eles a vazão volumétrica na descarga da bomba e na altura manométrica que ela deve proporcionar ao fluido. Uma bomba radial possui um fator de cavitação igual a 0,325 e um fator Q igual a 0,001 Em uma dada condição do processo essa bomba opera com uma vazão volumétrica de 0,11 e altura manométrica de 30 metros. Nessas condições, a rotação em rpm é: A 2754,31 rpm B 2854,31 rpm C 2954,31 rpm D 3054,31 rpm E 3154,31 rpm i Questão não respondida Opa! A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado 8/13</p><p>10/09/2024, 16:02 Veja que o fator de cavitação é dado por: (4/3) N Q Isolando a rotação em A: N = 3/4 = 30 0,325 3/4 = 2754,31rpm 8 Marcar para revisão A escolha de uma turbobomba depende de muitos fatores, entre eles a vazão volumétrica na descarga da bomba e na altura manométrica que ela deve proporcionar ao fluido. Uma polpa homogênea de Caulim (não newtoniana) de Caulim com densidade relativa de 1,126 será bombeada por uma bomba centrífuga com uma vazão de 8 litros por segundo. Utilizando a figura abaixo, determine a potência consumida e a altura manométrica: 32 28 of 24 Water 20 1-228 1-248 12 SG, 1-476 10 8 6 4 2 60 40 20 0 4 8 12 16 20 24 Flow, Fonte: WALKER, C. I. and GOULAS, A. "Performance Characteristics of Centrifugal 9/13</p><p>10/09/2024, 16:02 Pumps When Handling Non-Newtonian Homogeneous Slurries." Proceedings of the Institution of Mechanical Engineers, Part A: Journal of Power and Energy 198, 1984, pág. 41 A P = 2 kW e H = 16 metros B P = 3 metros C P = 5 kW e H = 20 metros D P = 6 kW e H = 22 metros E P = 8 metros Questão não respondida i Opa! A alternativa correta é a letra E. Confira o gabarito comentado! Gabarito Comentado Com a vazão volumétrica de 8 litros por segundo entra-se na Figura e projeta-se uma reta vertical ao eixo y passando pelas curvas referentes a potência e altura manométrica para a polpa com densidade relativa de 1,126. 10/13</p><p>10/09/2024, 16:02 32 28 E 24 Water 20 = 12 = 1-476 MY 10 6 4 2 60 40 20 0 4 8 12 16 20 24 Flow, I/s Note que a potência requerida é de 8 kW e a altura manométrica de 26 metros. 9 Marcar para revisão A escolha de uma turbobomba depende de muitos fatores, entre eles a vazão volumétrica na descarga da bomba e na altura manométrica que ela deve proporcionar ao fluido. Uma bomba axial está sendo empregada para abastecer uma indústria petroquímica com água de processo. Sabe-se que o fator Q é igual a 0,00145 e que a bomba opera a uma rotação de 2000 rpm com uma vazão volumétrica de 0,139 fator de cavitação para essa bomba operando com uma altura manométrica de 15 metros é: 11/13</p><p>10/09/2024, 16:02 A 0,454 B 0,554 C 0,654 D 0,754 E 0,854 i Questão não respondida Opa! A alternativa correta é a letra C. Confira o gabarito comentado! Gabarito Comentado o fator de cavitação é obtido a partir da velocidade específica da bomba: (4/3) = (4/3) = 0,654 10 Marcar para revisão A escolha de uma turbobomba depende de muitos fatores, entre eles a vazão volumétrica na descarga da bomba e na altura manométrica que ela deve proporcionar ao fluido. Uma bomba centrífuga é colocada a 2 metros acima do nível de líquido Sabendo que a perda de carga na sucção é de 1,2 metros, a pressão absoluta na sucção são 2 12/13</p><p>10/09/2024, 16:02 kgf/cm2 e a pressão de saturação é de 0,4 o NPSHD, em metros de coluna de líquido é: A 16,8 m B 17,8 m C 18,8 m D 19,8 m E 20,8 m Questão não respondida i Opa! A alternativa correta é a letra A. Confira o gabarito comentado! Gabarito Comentado 0 é calculado por: NPSH como a bomba está acima do nível de líquido, a cota será negativa. 10N 10N 1m2 0,4 cm = 16,8m 8000N/m3 8000N 13/13</p>
