19/08/2020
1
Prof. Marco Aurélio Brazão Costa Badan - IFG
Instituto Federal de Goiás
Departamento IV - Coordenação de Mecânica
Disciplina: Dinâmica das Máquinas
Fundamentos da Cinemática
2ª Parte
Capítulo 2 – Cinemática e Dinâmica dos Mecanismos - Norton
Prof.: Marco Aurélio B C Badan
E-mail: marco.badan.ifg@gmail.com
Sala:
Colaboração e agradecimentos:
Prof . Ricardo Humberto de Oliveira Filho - UFTM
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA

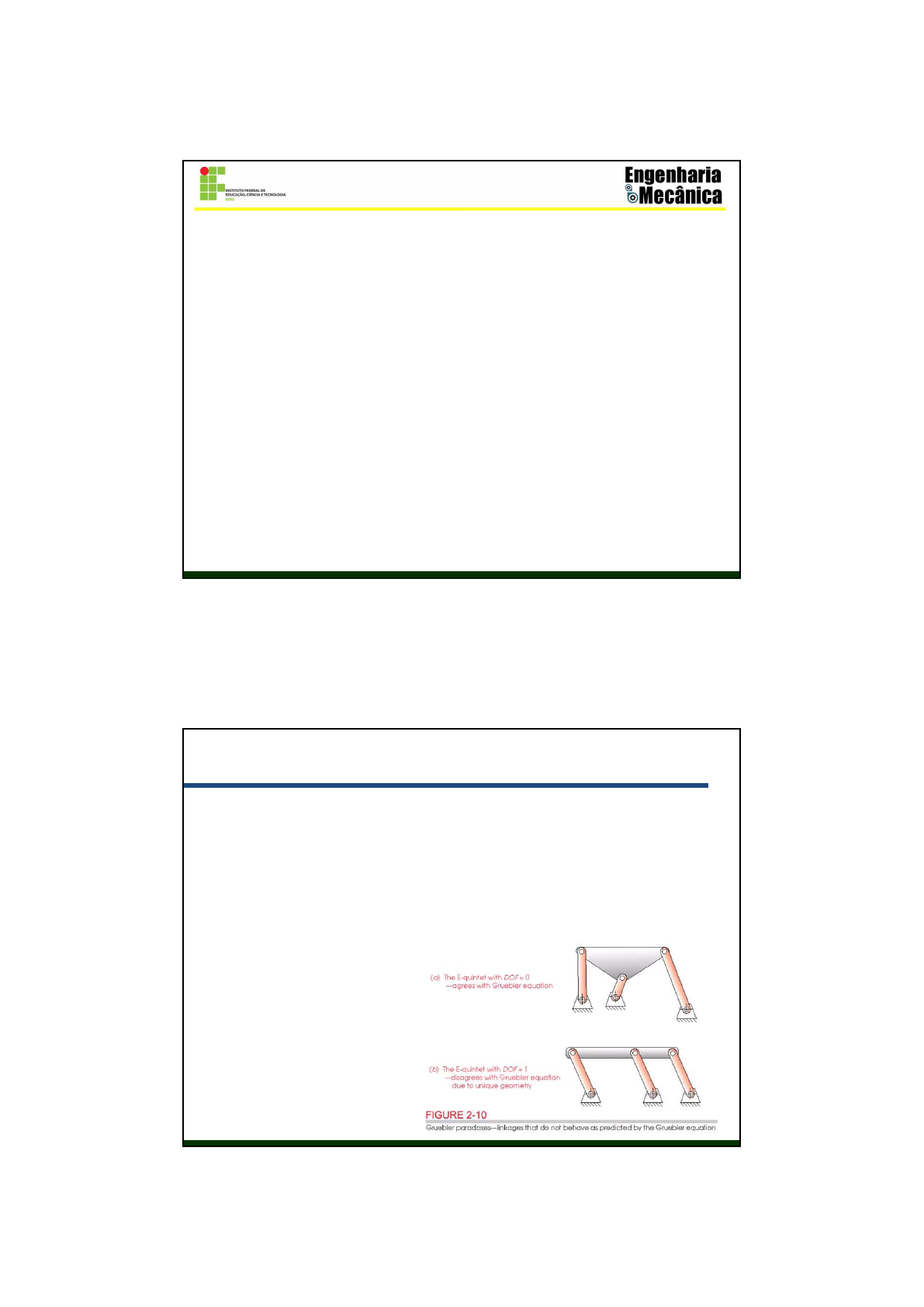

Paradoxos
O fato do critério de Gruebler não considerar o comprimento e a forma dos elos pode levar
a resultados enganosos, tendo em vista configurações geométricas únicas.
A estrutura mostrada em (a) é chamada mecanismo quinteto-E com GDL=0. Sua
montagem condiz com o imposto pelo critério de Gruebler.
Já a montagem em (b) é outro tipo de
construção do mesmo mecanismo,
mas agora com GDL=1,
contradizendo o critério de Gruebler.
Desta forma, deve-se tomar cuidado
ao se utilizar o método, sempre
avaliando a possibilidade de algum
tipo de movimento.
  1 23 1 2M L J J   
19/08/2020
2
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
Transformação de Mecanismos
Existem várias técnicas ou regras para transformação de mecanismos básicos em outros
mais úteis:
1. Juntas de revolução podem ser trocadas por juntas prismáticas sem mudar o GDL do
mecanismo. A figura mostra uma montagem de 4 barras manivela-seguidor
transformada em uma biela-manivela trocando-se o elo 4 por um bloco deslizante.
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
2. Qualquer junta completa pode ser trocada por uma meia junta, resultando no aumento
de 1 GDL.
3. A remoção de 1 elo reduz o GDL de 1.
4. A combinação das regras 2 e 3 não alteram o GDL. A figura mostra um mecanismo de
4 barras transformado em um came-seguidor pela remoção do elo 3, e substituição de
suas duas juntas completas por uma meia junta entre os elos 2 e 4. O mecanismo
continua com 1 GDL.
19/08/2020
3
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
5. Qualquer elo terciário ou de ordem maior pode ser parcialmente encolhido para um elo
de ordem menor, fundindo os nós. Isso cria uma junta múltipla, mas não altera o GDL.
A figura mostra um mecanismo de 6
barras de Stephenson transformado pelo
encolhimento parcial do elo terciário 6
para criar uma junta múltipla, ainda é um
sistema de GDL=1.
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
6. O completo encolhimento de um elo de ordem maior é equivalente à sua remoção. Uma
junta múltipla será criada e o GDL reduzido.
A figura mostra um mecanismo de 6
barras de Stephenson transformado pelo
encolhimento completo do elo terciário 6
para criar uma junta múltipla, resultando
em um sistema de GDL=0.
19/08/2020
4
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
Movimento Intermitente
É uma sequência de movimentos e tempos de espera. Sendo o tempo de espera um
período no qual a peça de saída se mantém em estado estacionário, enquanto a peça de
entrada continua em movimento.
Mecanismo de Genebra
A manivela tem um pino que entra em uma das
fendas radias da roda de Genebra e faz com
que a roda gire durante um trecho de uma
revolução. Quando o pino deixa o canal, a roda
de Genebra se mantém parada até que o pino
entre no próximo canal.
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
Mecanismo Linear de Genebra
19/08/2020
5
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
Mecanismo de Catraca e Lingueta
O braço gira ao redor do centro da
catraca e é movido de um lado para o
outro. A lingueta de condução gira a
catraca no sentido anti-horário e não faz
nada no retorno. A lingueta de
travamento evita que a catraca inverta a
direção enquanto a lingueta de condução
retorna. As molas pressionam as
linguetas para manter o contato com a
catraca.
Prof. Marco Aurélio Brazão Costa Badan - IFG
Mecanismo de Inversão
Uma inversão é criada pelo fato de se fixar um elo diferente na cadeia cinemática.
Assim, existem tantas inversões quanto o número de peças do mecanismo.
Vamos avaliar as possíveis inversões do mecanismo biela-manivela, que possui a peça 1
fixa e a peça 4 em translação pura, comumente visto e usado em motores e bombas a
pistão.
FUNDAMENTOS DA CINEMÁTICA
19/08/2020
6
Prof. Marco Aurélio Brazão Costa Badan - IFG
1. Pode-se obter uma inversão fixando a manivela e deixando as demais peças móveis,
obtendo-se um movimento complexo do bloco.
Mecanismo clássico Inversão 1
FUNDAMENTOS DA CINEMÁTICA
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
2. Outra inversão é possível quando a biela é a peça fixa, resultando em um movimento
de rotação pura do elo 4. Esta inversão é empregada em máquinas a vapor auxiliares.
Mecanismo clássico Inversão 2
2. A terceira inversão, onde o cursor é a peça fixa, é usada em operações manuais,
como em mecanismos de bombeamento de poços.
Mecanismo clássico Inversão 3
19/08/2020
7
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
A Condição de GRASHOF
Os mecanismos planos de quatro barras que possuem apenas pares rotativos são divididos
em classes:
• A classe 1 inclui todos os mecanismos em que um elo, o de menor dimensão, poderá
realizar uma rotação completa em relação aos outros três;
• Já quando nenhum elo pode realizar uma rotação completa em relação aos outros três é
chamado de mecanismo de classe 2.
A lei de Grashof é utilizada para verificar a classe destes tipos de mecanismos:
A soma dos comprimentos do elo menor e do elo maior, devem ser menor ou igual à soma
dos comprimentos dos elos restantes, para que um ou mais elos consigam realizar uma
rotação completa (360 graus ou movimento circular contínuo).
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
Então se:
onde: S = comprimento do elo menor; L = comprimento do elo maior; P e Q =
comprimento dos elos restantes.
A montagem atende à condição de Grashof se pelo menos 1 dos elos consegue fazer uma
revolução completa.
Os movimentos possíveis para um mecanismo de 4 barras vai depender da condição de
Grashof e da inversão escolhida, sendo as inversões definidas de acordo com o elo menor.
S L P Q  
19/08/2020
8
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
 Para o caso da Classe I, S+L<P+Q
• Fixando qualquer elo adjacente ao menor obtêm-se o mecanismo manivela-seguidor,
em que o menor elo girará totalmente e o elo conduzido irá oscilar.
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
• Fixando o elo menor, obtêm-se a dupla manivela, na qual ambos os elos, motor e
conduzido, girarão totalmente de acordo com o acoplador.
19/08/2020
9
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
• Fixando o elo oposto ao menor, obtêm-se o duplo seguidor, onde ambos elos, motor e
conduzido, oscilarão e apenas o acoplador girará totalmente.
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
 Para o caso da Classe II, S+L>P+Q
• Todas as inversões são triplo seguidores, nas quais nenhum elo conseguirá girar
totalmente.
19/08/2020
10
Prof. Marco Aurélio Brazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
 Existe ainda um caso particular, conhecido como Classe III, S+L=P+Q
Tratado como caso especial de Grashof, todas as configurações serão dupla manivela ou
manivela seguidor, mas terão 2 pontos de mudança para cada revolução da manivela de
entrada quando os elos ficarem colineares.
Neste ponto, o comportamento da mudança será indeterminado, sendo classificada como
configuração incerta.
O movimento deve ser limitado para se evitar chegar aos pontos de mudanças ou em um
elo adicional fora de fase, fornecido para garantir a passagem por esses pontos de
mudança.
Prof. Marco AurélioBrazão Costa Badan - IFG
FUNDAMENTOS DA CINEMÁTICA
