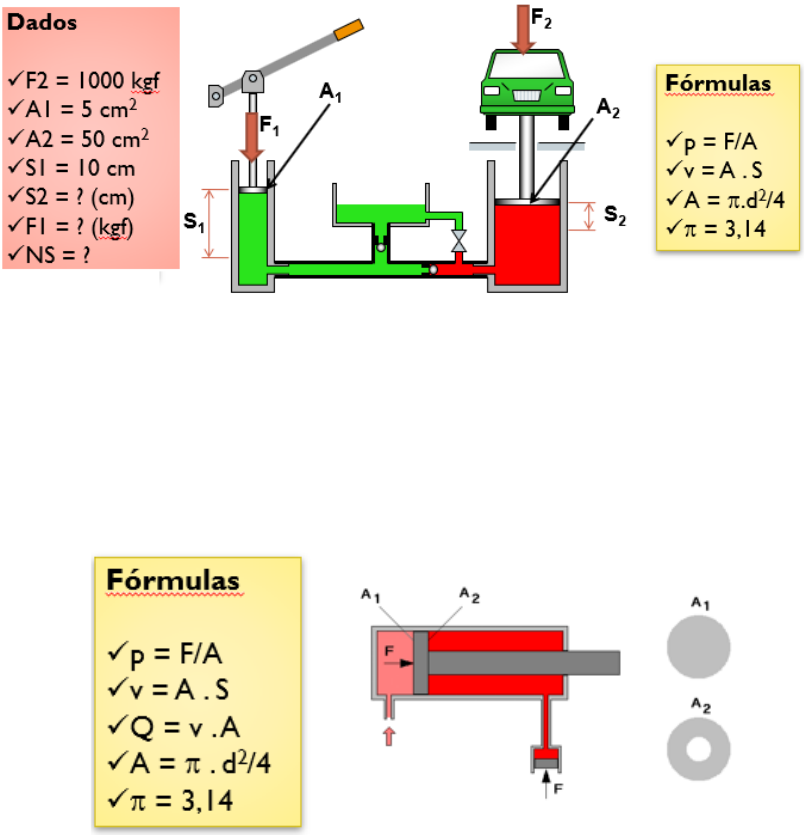

<p>Exercícios de Hidráulica</p><p>1) Para elevar um automóvel de 1000 kg através do bombeamento manual, é necessário</p><p>um “macaco” hidráulico. Com os dados abaixo, calcular a força F1 necessária para elevar</p><p>o automóvel e quantas vezes o operador deverá bombear para que este suba 15 cm</p><p>2) Um cilindro hidráulico de dupla ação contém as seguintes características:</p><p>Área de avanço A1 = 20 cm2</p><p>Área de retorno A2 = 10 cm2</p><p>Curso do atuador h = 200 mm</p><p>Calcular a máxima força e velocidade que o atuador exerce no avanço e no retorno com uma</p><p>pressão de trabalho (p) de 60 kgf/cm2 e vazão (Q) de 5000 cm3/min.</p><p>3) Um atuador hidráulico linear de dupla ação, com 60 mm de diâmetro interno e haste com</p><p>20mm de diâmetro, tem, para uma mesma condição de pressão e vazão, a razão entre as forças</p><p>e velocidades de avanço, em relação à de recuo, respectivamente, de</p><p>4) Qual a relação entre as áreas da câmara traseira e dianteira de um atuador hidráulico de dupla</p><p>ação, para que a velocidade de retorno seja o dobro da de avanço</p><p>5)</p><p>6) Calcular a potência hidráulica, em cv, para girar uma bomba com vazão de 20 l/min e pressão</p><p>máxima de 120 Bar com rendimento de 75%.</p><p>7) Calcular a força e a velocidade de avanço e retorno de um cilindro hidráulico de dupla ação</p><p>com diâmetro de pistão de 50 mm e de haste de 30 mm. A pressão de trabalho é de 60 Bar e a</p><p>vazão da bomba é constante e igual a 6 l/min.</p><p>8) Um cilindro de dupla ação tem um diâmetro de pistão igual a 150 mm, diâmetro de haste</p><p>igual a 80 mm e curso de 200 mm. Se ele trabalhar a uma pressão de 80 bar com uma bomba</p><p>fornecendo uma vazão de 50 l/min, determinar:</p><p>a) as velocidades de avanço e retorno.</p><p>b) os tempos gastos no avanço e retorno.</p><p>c) a pressão necessária nas câmaras traseiras e dianteira para que ele realize uma força de 3000</p><p>kgf.</p><p>9) Calcular a força exercida no avanço e no retorno de um cilindro de 2” de diâmetro de pistão</p><p>e 1.1/2” de diâmetro de haste, sabendo que a pressão fornecida é de 210 bar.</p><p>10) Para uma pressão de 70 bar quero obter uma força de avanço de 5000 kgf e outra de retorno</p><p>de 2000 kgf. Calcular as áreas de pistão, haste e coroa circular para que isso possa ocorrer.</p><p>11) Dimensionar o cilindro de uma prensa de chapas de 1 cm de espessura, sabendo que a força</p><p>necessária a prensagem será de 100 toneladas para uma pressão de 210 Bar, sabendo-se que a</p><p>relação de áreas é de 1,6:1.</p><p>12) Sabendo que para efetuar uma força de avanço de 5000 kgf, precisamos de um cilindro de</p><p>diâmetro de pistão de 9,45 cm e diâmetro de haste de 7,31 em uma força de retorno de 2000</p><p>kgf. Calcular as vazões necessárias para o avanço e retorno do cilindro, sabendo que o curso do</p><p>mesmo é de 500 mm e o tempo de ida é de 3 segundos e retorno de 1,5 segundos.</p><p>13) Sabendo que um cilindro que trabalha em sistema regenerativo, recebe óleo da bomba a</p><p>uma vazão de 60 l/min e pressão máxima de 70 kgf/cm2, calcular a força resultante e a</p><p>velocidade de avanço para um diâmetro de pistão igual a 8”, e diâmetro de haste igual a 5 “.</p><p>Adotando um curso de 500 mm em quanto tempo o cilindro se estenderá? Faça a seguir o cálculo</p><p>da força, velocidade e tempo de avanço utilizando os mesmos dados acima e imaginando como</p><p>se o sistema não fosse regenerativo. Estabeleça conclusões entre o primeiro e o segundo caso.</p><p>14) Calcule a vazão necessária para que um cilindro de uma máquina injetora, de curso igual a</p><p>370 mm, diâmetro de pistão 13,26 cm e diâmetro de haste de 7,66 cm, efetue a injeção de cinco</p><p>peças por minuto.</p><p>15) Calcular a vazão necessária para um cilindro de uma prensa hidráulica, de 400 mm de curso</p><p>e diâmetro de pistão de 10,16 cm e diâmetro de haste de 6,35 cm de forma que gaste 10</p><p>segundos para o avanço e 5 segundos para o retorno, perfazendo portanto um tempo total de</p><p>15 segundos (avanço e retorno).</p>
