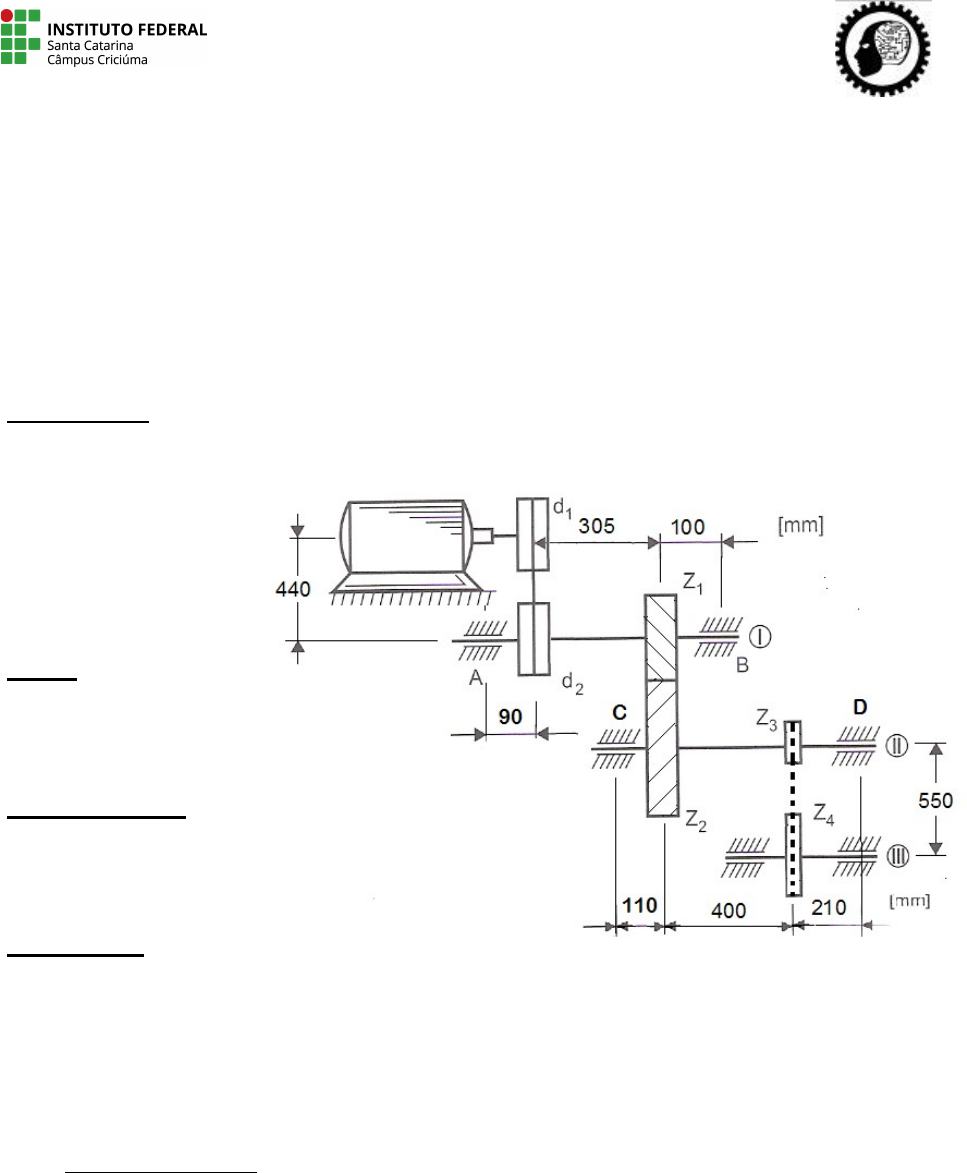

<p>CURSO: ENGENHARIA MECATRÔNICA</p><p>DISCIPLINA: ELEMENTOS DE MÁQUINAS I</p><p>PROFESSOR: VILMAR MENEGON BRISTOT</p><p>EIXOS E ÁRVORES</p><p>(REVISÃO)</p><p>LISTA DE EXERCÍCIOS</p><p>Questão 1 – A transmissão representada na figura é movida por um motor elétrico,</p><p>assíncrono, de indução, trifásico, com potência de 3000 W e rotação de 2110 rpm.</p><p>a) Dimensionar o eixo-árvore I e II (maciço) da transmissão representada na figura</p><p>abaixo. O material a ser utilizado é o st 5011 (ABNT 1035).</p><p>Engrenagens:</p><p>As engrenagens são cilíndricas de dentes inclinados e possuem as seguintes</p><p>características geométricas:</p><p>- Z1 = 22 dentes e Z2 = 50 dentes</p><p>- módulo = 2 mm</p><p>-  = 20 graus</p><p>- o = 25 graus</p><p>Polias:</p><p>- As polias possuem diâmetro:</p><p>d1 = 100 mm e d2 = 150 mm</p><p>- Coeficiente de atrito correia-polia = 0,2</p><p>Corrente de rolo:</p><p>- ASA 60</p><p>- Montagem na posição vertical</p><p>- q = 12,5 N/m (DIN 8187)</p><p>Mensageiras:</p><p>Z3 = 24 dentes e Z4 = 56 dentes</p><p>- As tensões admissíveis indicadas são:</p><p>admf = 50 N/mm2 (50 MPa)</p><p>admt = 40 N/mm2 (40 MPa)</p><p>Obs.: Desprezar as perdas</p><p>Eixo I</p><p>Mt N.m</p><p>do1 m</p><p>Ft polia2 N</p><p>Ft eng.1 N</p><p>α o</p><p>αrad rad</p><p>F1 N</p><p>F2 N</p><p>Fn polia 2 N</p><p>Fr eng. 1 N</p><p>Fa eng. 1 N</p><p>Fn eng. 1 N</p><p>RA N</p><p>RB N</p><p>Mf1 N.m</p><p>Mf2 N.m</p><p>Mf2’ N.m</p><p>Mi N.m</p><p>d m</p><p>Eixo II</p><p>Mt N.m</p><p>do2 m</p><p>do3 m</p><p>Ft eng.2 N</p><p>Fr eng,2 N</p><p>Fa eng.2 N</p><p>Fn eng.2 N</p><p>Ft mens.3 N</p><p>Fn mens.3 N</p><p>RC N</p><p>RD N</p><p>Mf2 N.m</p><p>Mf2’ N.m</p><p>Mf3 N.m</p><p>Mi N.m</p><p>d ≥ m</p>
