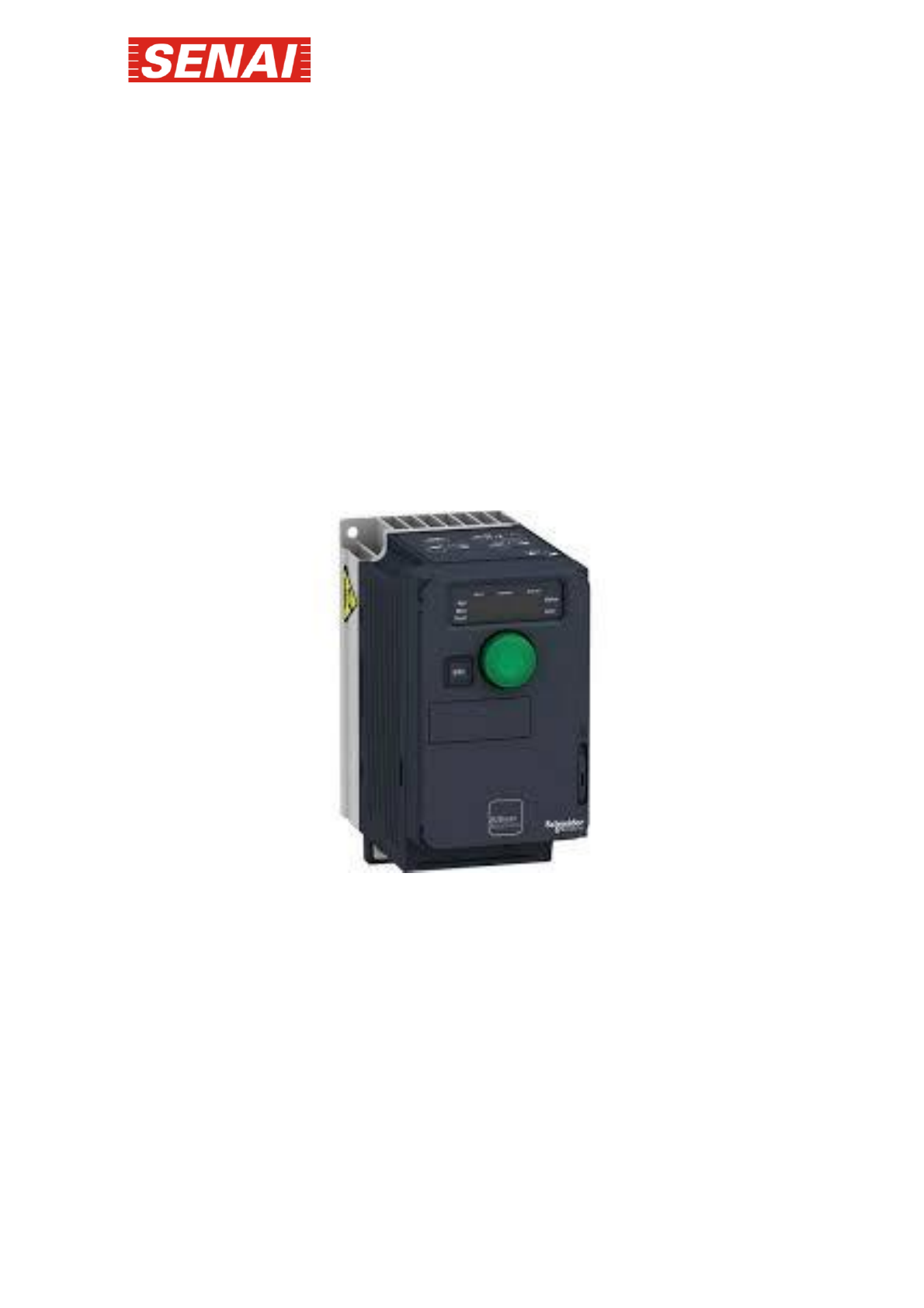

TUTORIAL INVERSORES DE FREQUÊNCIA

Prévia do material em texto

<p>INVERSORES DE FREQUÊNCIA</p><p>Configuração</p><p>CT Eletromecânica</p><p>SENAI – Ricardo Lerner</p><p>1</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>1 – Configuração de fábrica</p><p>Passo 1: Acesse o menu configuração (ConF) do inversor de frequência através da</p><p>tecla MODE:</p><p>2</p><p>ConF</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>Passo 2: Dentro do menu de configuração, através das SETAS DE NAVEGAÇÃO,</p><p>encontre o grupo de parâmetros FC5 (Configurações de Fábrica):</p><p>FC5</p><p>Ao encontrar este grupo</p><p>de parâmetros aperte a</p><p>tecla ENT.</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Passo 3: Dentro do grupo FC5 encontre o parâmetro FrY (Lista do grupo de</p><p>parâmetros) para selecionar quais parâmetros deverão ser inicializados para valores</p><p>de fábrica:</p><p>3</p><p>FrY</p><p>No parâmetro FrY selecione a lista dos parâmetros que deverão ser inicializados.</p><p>Selecione ALL para inicializar todos os parâmetros do inversor de frequência.</p><p>ALL</p><p>Ao encontrar este grupo</p><p>de parâmetros aperte a</p><p>tecla ENT.</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Passo 4: Através das SETAS DE NAVEGAÇÃO selecione o parâmetro GF5 (Ir para</p><p>configuração de fábrica)</p><p>Ao encontrar este grupo</p><p>de parâmetros aperte a</p><p>tecla ENT.</p><p>Ao término da seleção de todos os parâmetros (ALL) para serem inicializados,</p><p>aperte a tecla ESC para voltar à lista de parâmetros FrY.</p><p>Obs.: Ao selecionar ALL, deverá ser acionada a função VALUE.</p><p>4</p><p>GF5</p><p>YES</p><p>Após selecionar YES aperte a</p><p>tecla ENT por 2 segundos</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Inversor de frequência inicializado para o padrão de fábrica.</p><p>Ao encontrar este</p><p>parâmetro aperte a tecla</p><p>ENT e selecione yES</p><p>O parâmetro irá mudar automaticamente para (No) quando a operação estiver</p><p>completa.</p><p>2 – Rotina de auto-ajuste (motor conectado)</p><p>As seguintes operações devem ser realizadas para otimizar a performance do</p><p>inversor de frequência em termos de precisão no controle de velocidade e tempo de</p><p>resposta.</p><p>Passo 1: Acesse o menu configuração (ConF) do inversor de frequência através da</p><p>tecla MODE:</p><p>5</p><p>ConF</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>Passo 2: Dentro do menu de configuração, através das SETAS DE NAVEGAÇÃO,</p><p>encontre FULL (Acesso a todos os grupos de parâmetros):</p><p>FuLL</p><p>Ao encontrar FuLL para</p><p>acesso completo aos</p><p>parâmetros aperte ENT.</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Passo 3: Dentro do acesso completo aos grupos de parâmetros e através das SETAS</p><p>DE NAVEGAÇÃO, encontre o drC (Controle do Motor):</p><p>6</p><p>drC</p><p>Ao encontrar este grupo</p><p>de parâmetros aperte a</p><p>tecla ENT.</p><p>Passo 4: Através das SETAS DE NAVEGAÇÃO, encontre ASY (Dados de motores</p><p>assíncronos):</p><p>ASY</p><p>Ao encontrar este grupo de</p><p>parâmetros aperte ENT.</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Ao aparecer nPr aperte novamente a tecla ENT e insira</p><p>neste parâmetro a potência nominal do motor (em KW)</p><p>nPr</p><p>Através das teclas de navegação encontre o parâmetro</p><p>unS (Tensão nominal do motor)</p><p>unS</p><p>Ao aparecer unS aperte novamente a tecla ENT e insira neste</p><p>parâmetro o valor de tensão nominal do motor (em V)</p><p>7</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Através das teclas de navegação encontre o parâmetro</p><p>nSP (Velocidade nominal do motor)</p><p>nSP</p><p>Ao aparecer nSP aperte novamente a tecla ENT e insira neste</p><p>parâmetro o valor de velocidade nominal do motor (em Rpm)</p><p>Através das teclas de navegação encontre o parâmetro</p><p>nCr (Corrente nominal do motor)</p><p>Ao aparecer nCr aperte novamente a tecla ENT e insira</p><p>neste parâmetro a corrente nominal do motor (em A)</p><p>nCr</p><p>Através das teclas de navegação encontre o parâmetro FrS</p><p>(Frequência nominal do motor)</p><p>FrS</p><p>Ao aparecer FrS aperte novamente a tecla ENT e insira neste</p><p>parâmetro o valor da frequência nominal do motor (em Hz)</p><p>8</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Através das teclas de navegação encontre o parâmetro</p><p>tun (Rotina de auto-ajuste)</p><p>Ao aparecer tun aperte novamente a tecla ENT e através</p><p>das teclas de navegação encontre CLr (apagar auto-ajuste</p><p>atual)</p><p>tun</p><p>CLr</p><p>Após selecionar CLr aperte</p><p>ENT por 2 segundos</p><p>YES</p><p>Após selecionar YES</p><p>aperte ENT por 2</p><p>segundos</p><p>Através das teclas de navegação encontre YES (Sim para</p><p>a rotina de auto-ajuste)</p><p>9</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Através das teclas de navegação encontre o parâmetro</p><p>tus (Estado de auto-ajuste)</p><p>Ao aparecer tus aperte novamente a tecla ENT .Se o auto</p><p>ajuste foi realizado com sucesso o parâmetro tus será</p><p>igual a donE</p><p>tus</p><p>donE</p><p>Auto-ajuste realizado</p><p>3 – Configuração das entradas e saídas digitais</p><p>Passo 1: Acesse o menu configuração (ConF) do inversor de frequência através da</p><p>tecla MODE:</p><p>10</p><p>ConF</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>Passo 2: Dentro do menu de configuração, através das SETAS DE NAVEGAÇÃO,</p><p>encontre FULL (Acesso a todos os grupos de parâmetros):</p><p>FuLL</p><p>Ao encontrar FuLL para</p><p>acesso completo aos</p><p>parâmetros aperte ENT.</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Passo 3: Dentro do acesso completo aos grupos de parâmetros e através das SETAS</p><p>DE NAVEGAÇÃO, encontre o I_O (Entradas e saídas digitais):</p><p>11</p><p>I_O</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>Passo 4: Através das SETAS DE NAVEGAÇÃO, encontre o grupo de parâmetros tCC</p><p>(Controle a dois ou a três fios):</p><p>tCC</p><p>Através das TECLAS DE NAVEGAÇÃO</p><p>encontre o valor 3C</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>3C</p><p>Após selecionar 3C aperte a</p><p>tecla ENT por 2 segundos</p><p>Ao encontrar este</p><p>parâmetro aperte a</p><p>tecla ENT.</p><p>12</p><p>Controle a 3 fios (3C)</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>ATV ...</p><p>+24 LI1 LI2 LI3</p><p>LI1: Stop (desliga)</p><p>LI2: Retorno (sentido anti-horário)</p><p>LI3: avanço (sentido horário)</p><p>4 – Configuração dos comandos</p><p>Passo 1: Acesse o menu configuração (ConF) do inversor de frequência através da</p><p>tecla MODE:</p><p>13</p><p>ConF</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>Passo 2: Dentro do menu de configuração, através das SETAS DE NAVEGAÇÃO,</p><p>encontre FULL (Acesso a todos os grupos de parâmetros):</p><p>FuLL</p><p>Ao encontrar FuLL para</p><p>acesso completo aos</p><p>parâmetros aperte ENT.</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Passo 3: Dentro do acesso completo aos grupos de parâmetros e através das SETAS</p><p>DE NAVEGAÇÃO, encontre o CtL (Comandos do Inversor):</p><p>14</p><p>CtL</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>Frl</p><p>Através das TECLAS DE NAVEGAÇÃO</p><p>encontre o valor LCC (Ajuste de</p><p>velocidade através da IHM)</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>LCC</p><p>Aperte a tecla ESC para</p><p>voltar ao parâmetro Frl</p><p>Ao encontrar este</p><p>parâmetro aperte a</p><p>tecla ENT.</p><p>Através das TECLAS DE NAVEGAÇÃO</p><p>encontre o valor Frl (Referência de</p><p>velocidade do canal 1)</p><p>Ao encontrar este</p><p>parâmetro aperte a</p><p>tecla ENT.</p><p>15</p><p>CHCF</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>SEP</p><p>Através das TECLAS DE NAVEGAÇÃO</p><p>encontre o valor CHCF (Perfil do</p><p>comando)</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Através das TECLAS DE NAVEGAÇÃO</p><p>encontre o valor SEP (Referência e</p><p>comando separados)</p><p>5 – Configuração de aceleração do motor</p><p>Passo 1: Acesse o menu configuração (ConF) do inversor de frequência através da</p><p>tecla MODE:</p><p>16</p><p>ConF</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>Passo 2: Dentro do menu de configuração, através das SETAS DE NAVEGAÇÃO,</p><p>encontre FULL (Acesso a todos os grupos de parâmetros):</p><p>FuLL</p><p>Ao encontrar FuLL para</p><p>acesso completo aos</p><p>parâmetros aperte ENT.</p><p>ESCOLA SENAI</p><p>“RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Passo 3: Dentro do acesso completo aos grupos de parâmetros e através das SETAS</p><p>DE NAVEGAÇÃO, encontre o SET:</p><p>17</p><p>SET</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>HSP</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Aperte a tecla ESC para</p><p>voltar ao parâmetro SET</p><p>Ao encontrar este parâmetro insira a</p><p>frequência máxima do motor (em Hz)</p><p>Através das TECLAS DE NAVEGAÇÃO</p><p>encontre o valor HSP (Limite</p><p>máximo de frequência)</p><p>18</p><p>SET</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>LSP</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Aperte a tecla ESC para</p><p>voltar ao parâmetro SET</p><p>Ao encontrar este parâmetro insira a</p><p>frequência mínima do motor (em Hz)</p><p>Através das TECLAS DE NAVEGAÇÃO</p><p>encontre o valor LSP (Limite mínimo</p><p>de frequência)</p><p>19</p><p>SET</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>ACC</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Aperte a tecla ESC para</p><p>voltar ao parâmetro SET</p><p>Ao encontrar este parâmetro insira o</p><p>tempo de aceleração do motor (em</p><p>segundos)</p><p>Através das TECLAS DE NAVEGAÇÃO</p><p>encontre o valor ACC ( tempo de</p><p>aceleração do motor)</p><p>20</p><p>SET</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>dEC</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Aperte a tecla ESC para sair</p><p>de todos os parâmetros</p><p>Ao encontrar este parâmetro insira o</p><p>tempo de desaceleração do motor</p><p>(em segundos)</p><p>Através das TECLAS DE NAVEGAÇÃO</p><p>encontre o valor dEC ( tempo de</p><p>desaceleração do motor)</p><p>6 – Configuração da saída analógica - Potenciômetro</p><p>Passo 1: Acesse o menu configuração (ConF) do inversor de frequência através da</p><p>tecla MODE:</p><p>21</p><p>ConF</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>Passo 2: Dentro do menu de configuração, através das SETAS DE NAVEGAÇÃO,</p><p>encontre FULL (Acesso a todos os grupos de parâmetros):</p><p>FuLL</p><p>Ao encontrar FuLL para</p><p>acesso completo aos</p><p>parâmetros aperte ENT.</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Passo 3: Dentro do acesso completo aos grupos de parâmetros e através das SETAS</p><p>DE NAVEGAÇÃO, encontre o parâmetro CTL (referência de velocidade):</p><p>22</p><p>CTL</p><p>Ao encontrar este menu</p><p>de configuração aperte</p><p>a tecla ENT.</p><p>FRL</p><p>ESCOLA SENAI “RICARDO LERNER”</p><p>Tutorial – Parametrização Inversores de Frequência</p><p>Aperte a tecla ESC para sair</p><p>de todos os parâmetros</p><p>Ao encontrar este parâmetro, selecione a</p><p>saída A11 (controle de velocidade</p><p>através do potenciômetro)</p><p>Através das TECLAS DE NAVEGAÇÃO</p><p>encontre o valor FRL ( tempo de</p><p>desaceleração do motor)</p><p>A11</p>
