Transmissão com polias e correias
Tipos, fundamentos e dimensionamento

 Este trabalho é um compendio de informações sobre o assunto, para obter mais detalhes
sobre qualquer tópico recomenda-se consultar os originais conforme constam nas
referências bibliográficas.

Domingos F. O. Azevedo
20/08/2018

2
SUMÁRIO
CARACTERÍSTICAS ....................................................................................................................................................... 5
Quadro 1: – Características das transmissões por correia: (2), (3). ....................................................................... 6
Material das polias ............................................................................................................................................. 8
Quadro 2: – Tipos de perfis para polias ............................................................................................................... 9
TIPOS DE CORREIA .................................................................................................................................................10
TIPOS DIFERENTES DE CORREIA EM “V” .............................................................................................................10
TAMANHOS DIFERENTES DE CORREIAS SINCRONIZADORAS ...............................................................................12
Material das correias ........................................................................................................................................12
Relação de transmissão (i) .................................................................................................................................18
CORREIAS DE PERFIL “V” ISO 4183: 1995 (DIN 2215) ..........................................................................................19
Quadro 3: – Dimensões de polias de perfil “V”, ISO 4183: 1995. Fonte: (8), (9). ...................................................20
Quadro 4: – Problemas com correias, causas e soluções. ....................................................................................21
Quadro 5: – Vantagens nas transmissões com correias em “V”. .........................................................................22
Relações geométricas em transmissão por correias ...........................................................................................23
Tabela 1- Fator de serviço para cálculo de correias trapezoidais. Fonte: (3) ........................................................25
Gráfico 1 - Seleção da correia trapezoidal clássica (Gates HI-Power II), Fonte: (3) ...............................................27
Gráfico 2 - Seleção da correia trapezoidal dentada (Gates Super HC), Fonte: (3) .................................................28
Tabela 2 - Diâmetros primitivos comuns para as polias em “V” clássicas (mm) ...................................................29
Tabela 3 - Intervalo de diâmetros nominais recomendados para a polia do eixo mais rápido, conforme perfis das
correias, (mm). (8) (10). .....................................................................................................................................29
Quadro 6: – Influência do diâmetro da polia menor sobre a vida da correia. Perfil C. ..........................................30
Tabela 4 - Comprimentos padronizados das correias dentadas (Gates Super HC), Fonte: (3) ...............................31
Tabela 5 - Comprimentos padronizados das correias clássicas ............................................................................32
Tabela 6 - Potência básica e adicional por correia trapezoidal de perfil “A” ........................................................33
Tabela 7 - Potência básica e adicional por correia trapezoidal de perfil “B” Fonte: (3). ........................................34
Tabela 8 - Potência básica e adicional por correia trapezoidal de perfil “C” ........................................................35
Tabela 9 - Potência básica e adicional por correia trapezoidal de perfil “D” ........................................................36
Tabela 10 - Potência básica e adicional por correia trapezoidal de perfil “E”.......................................................37
Tabela 11 - Fator de correção de comprimento de correias trapezoidais, FLp .....................................................38
Tabela 12 - Fator de correção de arco de contato de correias, Fac ......................................................................38
Tabela 13 - Fator de correção da distância entre centros, h. Fonte: (3). ..............................................................39
PRÉ-TENSIONAMENTO DAS CORREIAS NA MONTAGEM .....................................................................................39
Tabela 14 – Valores para força de pré-tensionamento, (11). ..............................................................................40
Tabela 15 – Distância entre centros mínima livre para instalação e pré-tensionamento, (11) e (12). ...................41
FORÇAS E TENSÕES NAS CORREIAS .........................................................................................................................42
ESFORÇOS NA TRANSMISSÃO .................................................................................................................................43
ATRITO ENTRE CORREIAS E POLIAS ....................................................................................................................44
3
COEFICIENTES DE ATRITO ENTRE CORREIAS E POLIAS ..................................................................................................... 45
Tabela 16 – Coeficientes de atrito entre correias e polias, µ. ..............................................................................45
COEFICIENTE DE ATRITO EFETIVO .................................................................................................................................. 46
Gráfico 3 - Capacidade e tensões em função da velocidade. Fonte: (1). ..............................................................48
FORÇAS NOS EIXOS ................................................................................................................................................49
ROTEIRO PARA DIMENSIONAMENTO DE POLIAS E CORREIAS EM “V”. ......................................................................50
REFERÊNCIAS .............................................................................................................................................................56


4
LISTA DE FIGURAS
Figura 1: Conjunto de polias e correia montadas no motor e máquina. _____________________________________ 5
Figura 2: Movimentação de polias e correia. Fonte: (4) _________________________________________________ 6
Figura 3: Montagem do conjunto de polias e correia. Fonte: (4) __________________________________________ 6
Figura 4: Tipos de polias: plana e abaulada. Fonte: (4) _________________________________________________ 7
Figura 5: Polias com braço ou disco. Fonte: (4) _______________________________________________________ 7
Figura 6: Polias com canais ou dentes. Fonte: (4) ______________________________________________________ 8
Figura 7: Tipos diferentes de perfis em “V” de correias. Fonte: (5) ________________________________________ 10
Figura 8: Correias comuns para transmissão de potência. Fonte: (6) ______________________________________ 11
Figura 9: Correias dentada s SPZ, SPA, SPB e SPC, respectivamente. Fonte: (6) ______________________________ 11
Figura 10: Correias dentadas para maior flexibilidade. Fonte: (6) ________________________________________ 11
Figura 11: Correias dentadas tipos 3V, 5V e 8V, respectivamente. Fonte: (6) ________________________________ 12
Figura 12: Tamanhos diferentes de correias sincronizadoras em polegadas. Fonte: (6) _______________________12
Figura 13: Materiais dos elementos das correias em V e plana. Fonte: (7) __________________________________ 13
Figura 14: Polias com canais ou dentes. Fonte: (4) ____________________________________________________ 14
Figura 15: Perfis de correias em V (trapezoidais) Fonte: (4) _____________________________________________ 14
Figura 16: Polias com canais ou dentes. Fonte: (4) ____________________________________________________ 15
Figura 17: Conjunto de polias com correia. Fonte: (4) _________________________________________________ 15
Figura 18: Conjunto de polia e correia sincronizadora. Fonte: (4) ________________________________________ 15
Figura 19: Posições de montagem de correias planas. Fonte: (4) _________________________________________ 16
Figura 20: Transmissão entre eixos não paralelos de correias planas. Fonte: (4) ____________________________ 16
Figura 21: Montagem com polia tensionadora. Fonte: (4) ______________________________________________ 17
Figura 22: Montagem com polia tensionadora. Fonte: (4) ______________________________________________ 17
Figura 23: Montagem com polias de diâmetros diferentes. Fonte: (4) _____________________________________ 18
Figura 24: Principais dimensões das polias para correias trapezoidais. Fonte: (8) ____________________________ 19
Figura 25: Principais dimensões das polias para correias trapezoidais. Fonte: (8) ____________________________ 23
Figura 26: Pré-tensionamento de correias. Fonte: (11), (12) _____________________________________________ 39
Figura 27: Ajuste da distância entre centros. _________________________________________________________ 41
Figura 28: Sistema de pré-tensionamento de correias. Fonte: (13) ________________________________________ 42
Figura 29: Tensionamento com carga inicial. Fonte: (7) ________________________________________________ 42
Figura 30: Esquema de forças em polias e correias. ____________________________________________________ 43
Figura 31: Variação das forças na correia durante um ciclo. Fonte: (14) ____________________________________ 44
Figura 32: Decomposição da força aplicada pela correia no canal. ________________________________________ 46
Figura 33: Distribuição de tensões ao longo da correia. Fonte: (1) ________________________________________ 49
Figura 34: Forças aplicadas pela correia no eixo. ______________________________________________________ 49

5
CARACTERÍSTICAS
Para transmitir potência de uma árvore à outra, alguns dos elementos mais antigos
e mais usados são as correias e as polias. As transmissões por correias e polias
apresentam as seguintes vantagens: (1).
 Possuem custo inicial baixo;
 Alto coeficiente de atrito e rendimento;
 São flexíveis, elásticas e adequadas para grandes distâncias;
 Elevada resistência ao desgaste;
 Funcionamento silencioso;
 Pequena quantidade de trabalho na montagem e manutenção;
 Alta confiabilidade;
 Capacidade de altas velocidades;
 Boa adaptabilidade para aplicações individuais;
 Em alguns casos, absorvem choques e ruídos;
 Em alguns casos, podem ter variação contínua de velocidade.
Algumas desvantagens, tais como: (1).
 Limitação na capacidade de transmissão;
 Limitação na relação de transmissão por conjunto;
 Em alguns casos, a transmissão síncrona de potência é impossível;
 Em alguns casos, são requeridas grandes distâncias entre eixos e forças de
contato.
.
 Figura 1: Conjunto de polias e correia montadas no motor e máquina.

6
Quadro 1: – Características das transmissões por correia: (2), (3).
Tipo de correia
Potência
máxima kW
Rotação
máxima (rpm)
Velocidade
máxima (m/s)
Relação de
transmissão
Rendimento
(%)
Plana
1 600
(~ 2 200cv)
18 000 90
Ideal até = 1:5
Máxima = 1:10
Até 98
Em “V”
1 100
(~ 1 500cv)
5 000
Em geral ≤ 30
Especiais ≤ 42
Ideal até = 1:8
Máxima = 1:15
Até 98
Sincronizadora
500
(~ 680cv)
10 000 ≤ 80 Ideal até = 1:10 > 98

Definição de Polia
As polias são peças cilíndricas, movimentadas pela rotação do eixo do motor e
pelas correias.

Figura 2: Movimentação de polias e correia. Fonte: (4)
Uma polia é constituída de uma coroa ou face, na qual se enrola a correia. A face é
ligada a um cubo de roda mediante disco ou braços.

Figura 3: Montagem do conjunto de polias e correia. Fonte: (4)
7
 Os tipos de polia são determinados pela forma da superfície na qual a correia se
assenta. Elas podem ser planas ou trapezoidais. As polias planas podem apresentar dois
formatos na sua superfície de contato. Essa superfície pode ser plana ou abaulada (DIN
111).

Figura 4: Tipos de polias: plana e abaulada. Fonte: (4)
A polia plana conserva melhor as correias, e a polia com superfície abaulada guia
melhor as correias, sendo este tipo recomenda para altas rotações devido alinhamento
automático das correias nas polias. As polias, normalmente, apresentam braços a partir
de 200 mm de diâmetro. Abaixo desse valor, a coroa é ligada ao cubo por meio de discos.

Figura 5: Polias com braço ou disco. Fonte: (4)
 A polia trapezoidal recebe esse nome porque a superfície na qual a correia se
assenta apresenta a forma de trapézio. As polias trapezoidais devem ser providas de
canaletes (ou canais) e são dimensionadas de acordo com o perfil padrão da correia a ser
utilizada.
 Além das polias para correias planas e trapezoidais, existem as polias para cabos
de aço, para correntes, polias (ou rodas) de atrito, polias para correias redondas e para
correias dentadas. Algumas vezes, as palavras roda e polia são utilizadas como
sinônimos.
8

Figura 6: Polias com canais ou dentes. Fonte: (4)




Material das polias
Os materiais que se empregam para a construção das polias são ferro fundido (o
mais utilizado), aços, ligas leves e materiais sintéticos. A superfície da polia não deve
apresentar porosidade, pois, do contrário, a correia irá se desgastar rapidamente.
No quadro da próxima página, observe, com atenção, alguns exemplos de polias e,
ao lado, a forma como são representadas em desenho técnico.
9
Quadro 2: – Tipos de perfis para polias

10
TIPOS DE CORREIA
As correias são fabricadas com diversos tipos de materiais, formas, tamanhos e
comprimentos para se adequarem ás diversas situações e exigências mecânicas.
Em geral, as correias planas são aplicadas quando se deseja trabalhar com altas
rotações, por exemplo, em retificadoras ou quando se deseja utilizá-las como elemento
transportador.
As correias em “V” geralmente são empregadas na transmissão de potência,
quando se deseja transmitir forças elevadas para funcionamento adequado da máquina.
As correias sincronizadoras são utilizadas quando não se deseja escorregamento
mantendo-se o sincronismo de diferentes partes de uma máquina. Este é o caso da
correia que interliga o eixo principal de motores a combustão e o comando de válvulas.
TIPOS DIFERENTES DE CORREIA EM “V”


Figura 7: Tipos diferentes de perfis em “V” de correias. Fonte: (5)
11
As correias em “V” encaixam se em canais das polias, que podem ter um ou mais
canais. Cada canal irá acomodar uma correia de mesmo perfil e tamanho.
Os tamanhos padronizados das correias clássicas mais comuns são: A, B, C, D e
E. O tamanho “E” embora seja padronizado, é geralmente fabricado sob encomenda.

Figura 8: Correias comuns para transmissão de potência. Fonte: (6)
Alguns tipos de correias em “V” possuem sulcos transversais que aumentam a sua
flexibilidade. Os tipos padronizados são SPZ, SPA, SPB e SPC, a Goodyear fabrica estes
tipos sulcados em tamanhos até três metros, acima deste valor são lisas.

Figura 9: Correias dentada s SPZ, SPA, SPB e SPC, respectivamente. Fonte: (6)
Tamanhos e perfis alternativos, bem como, múltiplas conforme mostrados nas
figuras a seguir também são fabricados regularmente.
a) b)
Figura 10: Correiasdentadas para maior flexibilidade. Fonte: (6)

12

Figura 11: Correias dentadas tipos 3V, 5V e 8V, respectivamente. Fonte: (6)
Os perfis 3V, 5V e 8V também são oferecidas pelos fabricantes isoladamente ou
como múltiplas, conforme mostradas na Figura 10 item b, a Goodyear fabrica estes tipos
sulcados em tamanhos até três metros, acima deste valor são lisas.
TAMANHOS DIFERENTES DE CORREIAS SINCRONIZADORAS

Figura 12: Tamanhos diferentes de correias sincronizadoras em polegadas. Fonte:
(6)
As correias sincronizadoras são montadas sobre polias dentadas conforme
mostradas na Figura 6

Material das correias
Os materiais empregados para fabricação das correias são o couro, a borracha,
materiais fibrosos e sintéticos à base de algodão, pêlo de camelo, viscose, perlon e náilon
e material combinado (couro e sintéticos).

13
As correias mais utilizadas são planas, sincronizadoras e as trapezoidais.

Figura 13: Materiais dos elementos das correias em V e plana. Fonte: (7)
A correia em V ou trapezoidal é inteiriça, fabricada com seção transversal em forma
de trapézio. É feita de borracha revestida de lona e é formada no seu interior por
cordonéis vulcanizados para suportar as forças de tração. Estes cordonéis podem ser de
fibra sintética (Poliéster/Aramida) ou de aço. Entretanto com os cordonéis de aço ganha-
se em capacidade de carga, mas perde-se em flexibilidade se comparados àqueles feitos
com fibras.
Na comparação entre cordonéis feitos de poliéster e aramida (Kevlar), a aramida
apresenta mais que o dobro de resistência à tração que o poliéster e valores bem
menores de alongamento. Em geral, as características da aramida não afetam a absorção
de choques e vibrações necessárias as correias.
14

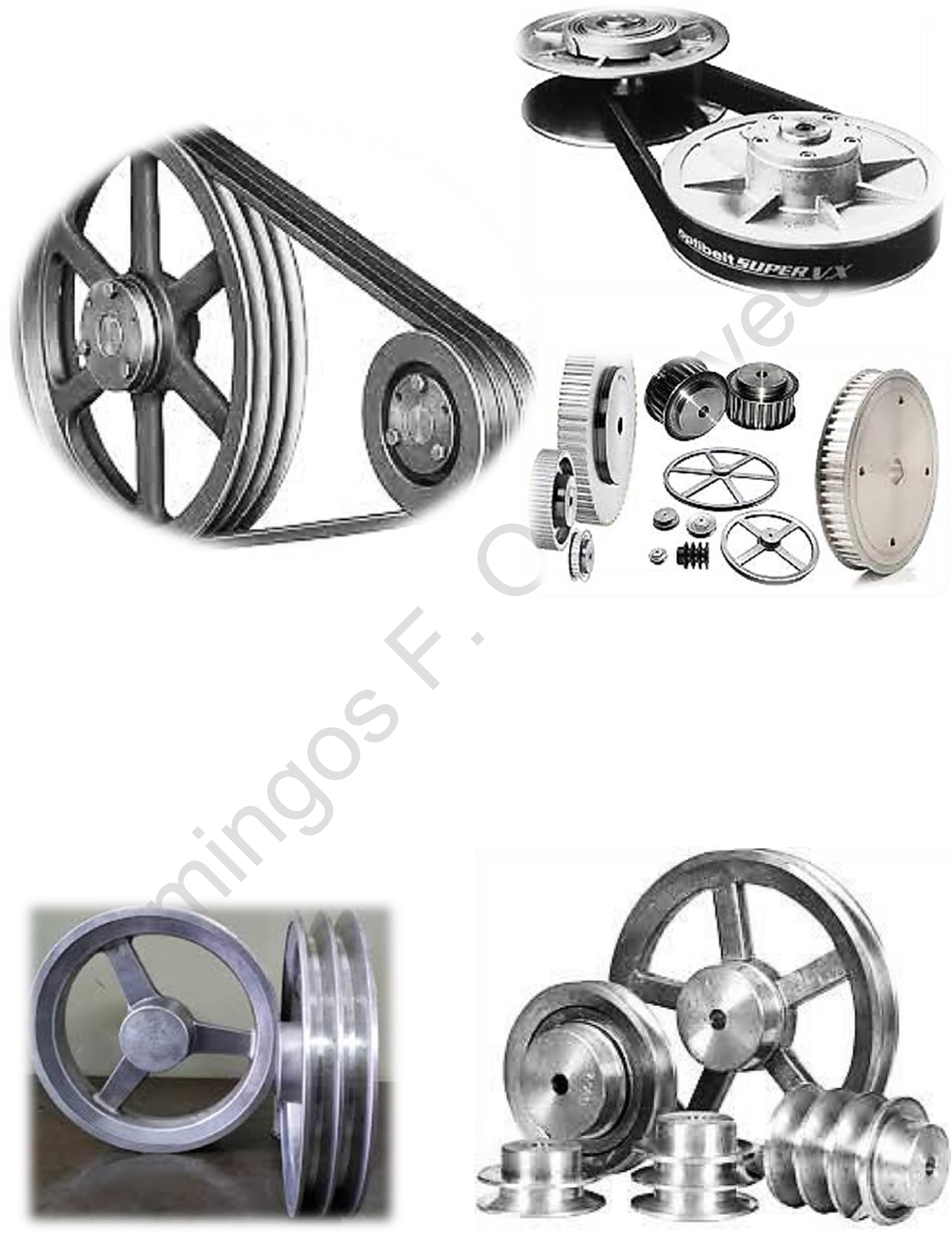

Figura 14: Polias com canais ou dentes. Fonte: (4)
O emprego da correia trapezoidal ou em V. é preferível ao da correia plana porque:
 Praticamente não apresenta deslizamento;
 Permite o uso de polias bem próximas;
 Eliminam os ruídos e os choques, típicos das correias emendadas (planas).
Existem vários perfis padronizados de correias trapezoidais.


Figura 15: Perfis de correias em V (trapezoidais) Fonte: (4)
 A correia não deve ultrapassar a linha do diâmetro externo da polia e nem tocar no
fundo do canal, o que anularia o efeito de cunha.
15

Figura 16: Polias com canais ou dentes. Fonte: (4)
 A transmissão de potência por correia plana se dá por meio de atrito que pode ser
simples, quando existe somente uma polia motora e uma polia movida (figura abaixo), ou
múltiplo, quando existem polias intermediárias com diâmetros diferentes.

Figura 17: Conjunto de polias com correia. Fonte: (4)
A correia plana, quando em serviço, desliza e portanto não transmite integralmente
a potência. A velocidade periférica da polia movida é, na prática, sempre menor que a da
polia motora. O deslizamento depende da carga, da velocidade periférica, do tamanho da
superfície de atrito e do material da correia e das polias.
Outra correia utilizada é a correia dentada, para casos em que não se pode ter
nenhum deslizamento, como no comando de válvulas do automóvel.

Figura 18: Conjunto de polia e correia sincronizadora. Fonte: (4)
16
Transmissão
Na transmissão por polias e correias, a polia que transmite movimento e força é
chamada polia motora ou condutora. A polia que recebe movimento e força é a polia
movida ou conduzida. A maneira como a correia é colocada determina o sentido de
rotação das polias. Assim, temos:

Figura 19: Posições de montagem de correias planas. Fonte: (4)

Figura 20: Transmissão entre eixos não paralelos de correias planas. Fonte: (4)
 Para ajustar as correias nas polias, mantendo tensão correta, utiliza-se o esticador
de correia. Vide figuras a seguir.
17

Figura 21: Montagem com polia tensionadora. Fonte: (4)

Figura 22: Montagem com polia tensionadora. Fonte: (4)
As polias tensionadoras podem atuar internamente ou externamente na correia.
Quando atuam internamente devem ter as mesmas características das demais ou
somente poderão ser colocadas em correias sem dentes.
As correias, geralmente, são lisas externamente e não possuem dentes, o que
facilita a montagem e operação de polias tensionadoras.
As polias externas devem ter diâmetro mínimo 1,5 diâmetro da polia menor.

18
 Relação de transmissão (i)
Na transmissão por polias e correias, para que o funcionamento seja perfeito, é
necessário obedecer alguns limites em relação ao diâmetro das polias e o número de
voltas pela unidade de tempo. Para estabelecer esses limites precisamos estudar as
relações de transmissão.
Costuma-se usar a letra i para representar a relação de transmissão. Ela é a
relação entre o número de voltas das polias (n) numa unidade de tempo e os seus
diâmetros.


Figura 23: Montagem com polias de diâmetros diferentes. Fonte: (4)
A velocidade tangencial (V) é a mesma para as duas polias, e é calculada pela
equação:
V = π . D . n
Como as duas velocidades são iguais, tem-se:
𝑣1 = 𝑣2 → 𝜋 . 𝐷1 . 𝑛1 = 𝜋 . 𝐷2 . 𝑛2 ∴
𝐷1 . 𝑛1 = 𝐷2 . 𝑛2 𝑜𝑢
𝑛1
𝑛2
=
𝐷2
𝐷1
= 𝑖
𝑖 =
𝑛1
𝑛2
=
𝐷2
𝐷1

Onde:
D1 = Diâmetro da polia menor [mm]
D2 = Diâmetro da polia maior [mm]
n1 = Rotação da polia menor
n2 = Rotação da polia maior


19
CORREIAS DE PERFIL “V” ISO 4183: 1995 (DIN 2215)


Figura 24: Principais dimensões das polias para correias trapezoidais. Fonte: (8)

20
Quadro 3: – Dimensões de polias de perfil “V”, ISO 4183: 1995. Fonte: (8), (9).
Principais dimensões de Polias para correias em V (Trapezoidais)
Perfis dos canais
V -
Clássica
V -
Estreita
Diâmetro
Externo2)
Ângulo
do
Canal, Φ
wd
b
min.
h
min.
e1)
f3)
min.
j m
Y
≤ 60
> 60
32°
36°
5,3 1,6 4,7 8 6 1 1,5
Z SPZ
≤ 80
> 80
34°
38°
8,5 2
7
9
12 7 1 1,5
A SPA
De 75 a 120
De 125 a 190
Acima de 200
34°
36°
38°
11 2,75 8,7
11
15 9 2 3
B SPB
De 125 a 170
De 180 a 270
Acima de 280
34°
36°
38°
14 3,5 10,8
14
19 11,5 2 3
C SPC
De 200 a 350
Acima de 350
36°
38°
19 4,8
14,3
19
25,5 16 3 4
D
De 300 a 450
Acima de 450
36°
38°
27 8,1 19,9 37 23 4,5 6
E
De 485 a 630
Acima de 630
36°
38°
32 9,6 23,4 44,5 28 6 8
 bg4) b+h5) e1)
f3)
min.

3V
Até 90
De 90 a 150
De 150 a 305
Acima de 305
36°
38°
40°
42°
8,89 8,6 10,3 9 - -
5V
Até 250
De 250 a 405
Acima de 405
38°
40°
42°
15,24 15,0 17,5 13 - -
8V
Até 400
De 400 a 560
Acima de 560
38°
40°
42°
25,4 25,1 28,6 19 - -
Notas:
21
1) O uso de valores maiores para a dimensão “e” pode ser justificado em casos especiais, no caso
polias de chapas prensadas.
2) Os diâmetros de polias com perfis “Y e Z” são os nominais.
3) As variações no valor “f” deveria tomar em consideração o alinhamento das polias.
4) As larguras bg correspondem a abertura do canal para os tipos 3V, 5V e 8V.
5) Os valores b+h correspondem a altura do canal para os tipos 3V, 5V e 8V.
Quadro 4: – Problemas com correias, causas e soluções.

Fonte: (4)
22
Quadro 5: – Vantagens nas transmissões com correias em “V”.


Fonte: (4)

23
Relações geométricas em transmissão por correias

Figura 25: Principais dimensões das polias para correias trapezoidais. Fonte: (8)
𝑠𝑒𝑛 𝛽 =
𝐷2 − 𝐷1
2. 𝐶
 𝑒 𝐶 =
𝐷2 − 𝐷1
2. 𝑠𝑒𝑛 𝛽

Onde D1 e D2 são os diâmetros primitivos da transmissão e C é a distância entre
centros.
Quando se tem os diâmetros das polias pode-se admitir, inicialmente, a equação:
(3).
𝐶 =
𝐷2 + 3𝐷1
2

Recomenda-se que a distância entre centros esteja na faixa: (1).
0,7 (𝐷1 + 𝐷2) ≤ 𝐶 ≥ 2(𝐷1 + 𝐷2)
Distâncias entre centros que são demasiadas curtas (correia curta) resultam em
altas frequências de flexão, causando um aquecimento excessivoe assim, falha
prematura da correia. Distâncias entre centros que são muito longas (correias longas)
podem resultar em vibrações na correia, especialmente do lado frouxo, também causando
maior estresse na correia. (1).
Os ângulos de contato nas polias são:
α1 = π - 2.β [radianos] e α2 = π + 2.β [radianos]
𝛼1 = 180° − 2 𝛽 [graus]
24
𝛼12 = 180° + 2 𝛽 [graus]
O comprimento da correia é a soma dos dois trechos retos e dos dois arcos sobre
as polias exatamente através da equação:
𝐿 = 2. 𝐶 𝑐𝑜𝑠𝛽 +
𝜋
360°
. (𝛼2𝐷2 + 𝛼1𝐷1)
Onde os ângulos α e β são dados em graus.
O comprimento teórico da correia também pode ser calculado com grande
aproximação pela equação a seguir que não exige o conhecimento prévio dos ângulos α e
β:
𝐿 = 2. 𝐶 + 1,57. (𝐷2 + 𝐷1) +
(𝐷2 − 𝐷1)2
2. 𝐶

Ocorre que os tamanhos das correias fechadas são padronizados conforme
mostrados nas Tabela 4 e Tabela 5 e o comprimento obtido nem sempre é exatamente
igual a um destes. Portanto, a necessidade de ajustar a distância entre centros a um
comprimento padronizado.
O ajuste da distância entre centros é realizado com as seguintes equações:
𝐿𝑎 = 𝐿𝑡𝑎𝑏 − 1,57(𝐷2 + 𝐷1)
e
𝐶𝑎 =
𝐿𝑎 − ℎ. (𝐷2 − 𝐷1)
2

Onde h é um fator de correção obtido com a relação a seguir na Tabela 13.
(𝐷2 − 𝐷1)
𝐿𝑎
 → ℎ
Com isto, alteram-se os ângulos do arco de contato, α e também, β que terão de
serem recalculados com as equações dadas anteriormente.
Um aspecto importante no dimensionamento de correias e a verificação da
velocidade para que esta não exceda o limite de 1800 m/min ou 30 m/s para correias
clássicas.
Com a expressão, v = π.D.n.
Este cálculo pode ser feito a qualquer momento a partir de obtido um dos diâmetros
e a rotação correspondente. Obs. Se a velocidade exceder o limite deve-se encontrar um
diâmetro menor para a polia.
25
Tabela 1- Fator de serviço para cálculo de correias trapezoidais. Fonte: (3)

26
Recomenda-se acrescentar 0,1 ao fator de serviço quando o ambiente for poeirento
ou úmido, valores entre 0,1 a 0,2 para os casos de uso de polia tensora e 0,2 quando a
polia motriz for maior que a polia movida.
As polias podem ter vários canais para acomodar as correias suficientes para
transmitir a potência do motor, porém a quantidade de canais é limitada pelo perfil e
diâmetro da polia menor. Em geral a quantidade não deve superar oito canais, pois o
alinhamento entre eixos torna-se difícil com o aumento de largura das polias.

27
Gráfico 1 - Seleção da correia trapezoidal clássica (Gates HI-Power II), Fonte: (3)


28
Gráfico 2 - Seleção da correia trapezoidal dentada (Gates Super HC), Fonte: (3)

29
Tabela 2 - Diâmetros primitivos comuns para as polias em “V” clássicas (mm)
Dd (dw)
[mm]
(1)
[mm]
(2)
[mm]
A B C D E
Dd (dw)
[mm]
(1)
[mm]
(2)
[mm]
A B C D E
50 ± 0,4
± 0,2
 224 ± 1,8
± 0,4

56 ± 0,4 236 ± 1,9
63 ± 0,5 250 ± 2,0
71 ± 0,6 280 ± 2,2
± 0,5

80 ± 0,6 300 ± 2,4
90 ± 0,7 315 ± 2,5
100 ± 0,8 355 ± 2,8
112 ± 0,9
± 0,3
 400 ± 3,2
118 ± 1,0 450 ± 3,2
± 0,6

125 ± 1,0 500 ± 4,0
132 ± 1,0 560 ± 4,5
140 ± 1,1 630 ± 5,0
150 ± 1,2 710 ± 5,7
± 0,8

160 ± 1,3 800 ± 6,4
180 ± 1,4
± 0,4
 900 ± 7,2
190 ± 1,5 1000 ± 8,0
200 ± 1,6 1120 ± 9,0
± 1,0

212 ± 1,7 1250 ± 10,0
Notas:
1 - Tolerância do diâmetro primitivo.
2 - Tolerância de excentricidade entre o diâmetro externo e o primitivo.
As cores indicam a faixa recomendada de diâmetros para cada tamanho de seção das correias.
Tabela 3 - Intervalo de diâmetros nominais recomendados para a polia do eixo mais
rápido, conforme perfis das correias, (mm). (8) (10).
Perfil da correia
Diâmetro
mínimo
Diâmetro
Recomendado
Diâmetro
maior
Y 20 35,5 50
Z 50 80 110
A 75 100 125
B 112 160 200
C 180 250 320
30
D 355 420 550
E 432 550 710
SPZ 63 80 110
SPA 90 100 125
SPB 140 160 200
SPC 224 250 320
3V 68 304
5V 180 406
8V 335 570

Obs. Os diâmetros das polias podem ser encontrados em polegadas ou milímetros
com valores arredondados. Valores menores de diâmetro que o mínimo especificado não
devem serem utilizados, pois flexionam muito a correia e diminuem a sua vida. E os
diâmetros muito grandes aumentam o custo e a velocidade da correia.
No quadro a seguir percebe-se a influência do diâmetro da polia menor sobre a
vida da correia. Pode-se observar que um decréscimo de cerca 20% no diâmetro
recomendado da polia menor implica na redução da vida da correia na ordem de 70%. (7)

Quadro 6: – Influência do diâmetro da polia menor sobre a vida da correia. Perfil C.

Fonte: (7)






31
Tabela 4 - Comprimentos padronizados das correias dentadas (Gates Super HC), Fonte:
(3)

32
Tabela 5 - Comprimentos padronizados das correias clássicas

Fonte: (3)




33
Tabela 6 - Potência básica e adicional por correia trapezoidal de perfil “A”

34
Tabela 7 - Potência básica e adicional por correia trapezoidal de perfil “B” Fonte: (3).

35
Tabela 8 - Potência básica e adicional por correia trapezoidal de perfil “C”

36
Tabela 9 - Potência básica e adicional por correia trapezoidal de perfil “D”

37
Tabela 10 - Potência básica e adicional por correia trapezoidal de perfil “E”

38
Tabela 11 - Fator de correção de comprimento de correias trapezoidais, FLp

Fonte: (3)
Tabela 12 - Fator de correção de arco de contato de correias, Fac
 Fonte: (3)

39
Tabela 13 - Fator de correção da distância entre centros, h. Fonte: (3).

PRÉ-TENSIONAMENTO DAS CORREIAS NA MONTAGEM
Para correias em “V” aplica-se uma força no meio do vão t, como mostra a figura
abaixo, até que a correia apresente uma deflexão de 1,6% do comprimento t. Pode-se ver
pela figura que t = C (distância entre centros).

Figura 26: Pré-tensionamento de correias. Fonte: (11), (12)


40

Tabela 14 – Valores para força de pré-tensionamento, (11).
Perfil Faixa de diâmetros da polia menor Variação da força em N.
SPZ
56 a 71
75 a 90
90 a 125
Acima de 125
16
18
20
21
SPA
63 a 100
106 a 140
150 a 200
Acima de 200
22
30
37
40
SPB
100 a 160
170 a 224
236 a 355
Acima de 355
40
51
63
66
SPC
200 a 250
265 a 355
Acima de 375
71
94
12
Z 56 a 100 6
A
75 a 90
95 a 120
125 a 180
16 a 23
19 a 28
22 a 32
B
85 a 105
110 a 140
145 a 220
22 a 31
29 a 41
36 a 52
C
180 a 230
240 a 405
69 a 98
75 a 108
D
305 a 455
455 a 690
125 a 182
154 a 224
A distância entre centros precisa ser ajustada tanto para a montagem quanto para
o pré-tensionamento. Na montagem esta distância (Y) de ajuste permite aproximar os
centros e é necessária para que seja realizada sem a utilização de ferramentas auxiliares
que podem danificar polias e correias e a distância (X) permite afastar os centros e é
41
necessária para impor o pré-tensionamento, pois sem o qual a correia não terá a
aderência mínima adequada à transmissão da potência.
O ajuste da distância mínima de recuo entre centros para pré-tensionamento pode
ser a princípio X ≥ 0,03L, onde L é o comprimento padronizado da correia em milímetros.

Figura 27: Ajuste da distância entre centros.
Tabela 15 – Distância entre centros mínima livre para instalação e pré-tensionamento,
(11) e (12).
Designação de
comprimento
padrão
Distância entre centros mínima livre
para instalação, (milímetros). Y.

Distância de recuo para
pré-tensionamento,
(milímetros). X.
A B C D E Para todos os Perfis
Até 35
36 até 55
56 até 85
19
19
19
25
25
32
-
38
38
-
-
-
-
-
-25
32
51
86 até 112
113 até 144
145 até 180
25
25
-
32
32
32
38
38
51
-
51
51
-
51
51
63
75
90
181 até 210
211 até 240
241 até 300
-
-
-
38
38
38
51
51
51
51
63
63
51
63
63
100
125
150
301 até 390
Acima de 390
-
-
-
-
51
63
63
75
63
75
175
1,5% do comprimento
da correia
42

Figura 28: Sistema de pré-tensionamento de correias. Fonte: (13)
FORÇAS E TENSÕES NAS CORREIAS
O atrito é utilizado para transmitir a força periférica (força útil) entre a correia e a
polia. Após a montagem das correias nas polias, se faz o tensionamento da correia em
quantidade suficiente para a transmissão da força, através do distanciamento dos eixos.
As correias durante o tensionamento são comprimidas nos canais e esta carga
inicial na condição estacionária está em equilíbrio com ambos os ramos da correia. Vide
Figura 29.

Figura 29: Tensionamento com carga inicial. Fonte: (7)
43
Quando a transmissão está em funcionamento, a máquina que está sendo
acionada exige força da correia tracionando um dos ramos, enquanto que o outro ramo é
aliviado, pois à medida que a correia passa pela polia, a tensão gradualmente diminui de
F1 para F2 e a correia sofre uma contração gradual. (7).
Segundo Melconian, o motor aciona a transmissão através de uma força Ft
(motora). Porém, em qualquer tipo de transmissão, existem as provocadas por oposição
ao movimento. Neste caso, a mais importante dessas forças resistivas é F2 (resistiva),
que se oporá ao movimento.
Da soma vetorial dessas duas forças F1 e F2 nos resulta a força tangencial (Ft), que
é a na realidade, a força resultante responsável pelo movimento. (3)
Para calcular F1 e F2 deve-se utilizar a equação a seguir.
𝐹1 − 𝐹2 = 𝐹𝑡
Onde:
F1 = Força ativa (lado tenso)
F2 = Força resistiva (lado frouxo)
Ft = Força Tangencial

Figura 30: Esquema de forças em polias e correias.
ESFORÇOS NA TRANSMISSÃO
O eixo acoplado ao cubo da polia motriz fornece rotação e torque, de onde se
obtém a força tangencial conforme a equação:
Força Tangencial, 𝐹𝑡 =
2.𝑇
𝐷1

44
Onde:
T = Torque ou Momento torçor [N.mm]
D1 = Diâmetro nominal da polia motriz [mm]
O torque T na polia motriz fornecido pelo motor é:
𝑇 = 𝐹𝑡.
𝐷1
2
= (𝐹1 − 𝐹2).
𝐷1
2
= 7,02. 106.
𝑁𝑚𝑜𝑡𝑜𝑟
𝑛1

Onde:
Nmotor = Potência do motor [cv]
n1 = Rotação da polia motriz [rpm]

Figura 31: Variação das forças na correia durante um ciclo. Fonte: (14)
Na correia também ocorre a força centrífuga nos arcos de contato com as polias,
mas em geral, para a grande maioria dos casos a rotação e diâmetros são pequenos para
que considere a força centrífuga nos cálculos dimensionamento.
𝐹𝑐 =
2 .𝑚 .𝑣2
𝐷

ATRITO ENTRE CORREIAS E POLIAS
A transmissão da força periférica entre a correia e a polia, em seguida, ocorre
apenas dentro do arco ativo de contato com deformação na polia conduzida e o
correspondente deslizamento e contração na polia motriz.
45
Entretanto, durante a operação, a correia se move sem escorregamento ao longo
do arco inativo de contato, então, com deformação ao longo do arco de contato ativo. Se
o arco inativo de contato é igual a zero, a correia pode deslizar na polia.
Ao longo do arco de contato ativo, a velocidade é maior no lado tenso da correia,
devido ao aumento de tensão do que o lado frouxo. Uma vez que esta diferença de
velocidade tem de ser compensado, ocorre um deslizamento. Este deslizamento leva a
uma diferença de velocidade entre o ponto de engajamento e o ponto de entrega em cada
polia, o que equivale até 2%, dependendo do material da correia (módulo de elasticidade),
e carga (1).
Para a finalidade prática de projeto, os cálculos para correia são usualmente
baseados em todo arco de contato da polia menor α. A relação entre o coeficiente atrito,
arco de contato α, ângulo o canal e as forças, é expressa pela equação de Eytelwein,
descrita mais adiante.
COEFICIENTES DE ATRITO ENTRE CORREIAS E POLIAS
Tabela 16 – Coeficientes de atrito entre correias e polias, µ.

Fonte: (3)
 Material da Polia
Material da Correia Al Aço Vidro Madeira PE -
Polietileno
HDPE -
Polietileno
PU 75A 0,85 0,70 0,50 0,70 0,40 0,35
PU 80A 0,80 0,60 0,45 0,65 0,35 0,30
PU 85A 0,75 0,60 0,40 0,60 0,30 0,25
PU 90A 0,70 0,50 0,30 0,45 0,30 0,25
Polyester TPE 40D 0,70 0,50 0,30 0,45 0,30 0,25
Polyester TPE 55D 0,45 0,35 0,30 0,35 0,15 0,10
Fonte: (15)
46
COEFICIENTE DE ATRITO EFETIVO
A correia trapezoidal encaixada no canal da polia aplica radialmente uma força “N”
que se decompõe em forças normais “Nn” às faces laterais do canal, de tal forma que, em
função da inclinação do canal são bem maiores que “N” quanto menor for o ângulo de
inclinação. Vide figura a seguir.

Figura 32: Decomposição da força aplicada pela correia no canal.
Como a força de atrito é diretamente proporcional à força aplicada e ao coeficiente
de atrito deve-se equacionar conforme descrito a seguir.
A força normal à lateral do canal é 𝑁𝑛 =
𝑁
2.𝑠𝑒𝑛(
ϕ
2
)
.
A força de atrito é Fatrito = µ.Nn.
O atrito efetivo será, 𝜇′ =
𝜇
𝑠𝑒𝑛(
𝜙
2
)

Relacionando-se as forças efetivas e resistivas com o atrito efetivo e o arco de
contato, a partir da equação de capstan (cabresto) também conhecida como equação de
Eytelwein, tem-se:
𝐹1
𝐹2
= 𝑒𝜇′.𝛼
Onde:
F1 = Força ativa (lado tenso)
F2 = Força resistiva (lado frouxo)
e = base dos logaritmos Neperianos
µ’ = coeficiente de atrito efetivo correia-polia
α = arco de contato [Radianos]
47
Note-se que sempre µ’ > µ e que Φ/2 deve ser maior que arctg µ. Os ângulos
padronizados “Φ” para os canais são: 34°, 36° e 38°, das correias clássicas, conforme
diâmetros das polias. Nota: O ângulo correias clássicas é sempre 40°.
Obs. Ângulos muito pequenos podem fazer a correia prender-se no canal.
A máxima capacidade de transmissão da correia pode ser determinada como
segue: (1)
𝑁 = 𝐹𝑡 . 𝑣 = 𝜎 . 𝐴 . 𝑣
Onde:
N = Potência transmitida [kW]
Ft = Força tangencial [Newton]
v = Velocidade da correia [m/s]
σ = Tensão da correia [N/mm2]
A = Seção da correia [mm2]
A máxima capacidade de transmissão depende da velocidade ótima de
transmissão e é dada por: (1).
𝑣𝑜𝑡𝑖𝑚𝑎 =
𝑣𝑚á𝑥
√3

Em teoria, essa equação se aplica a todas as correias, sob a suposição de que a
tensão de segurança σzul na correia [ou Ft (carga admissível)] é independente da
velocidade da correia. (1)
Desde que a tensão σzul diminui com o aumento da velocidade da correia, no
entanto, o gráfico mostra que a capacidade de transmissão de potência também diminui a
partir de aproximadamente 40 m/s, tal como mostrado no gráfico a seguir.
48

Gráfico 3 - Capacidade e tensões em função da velocidade. Fonte: (1).

No gráfico mostrado tem-se:
σ1 = tensão no lado tracionado
σ2 = tensão no lado frouxo
σn = tensão resultante no lado tracionado
σf = tensão da força centrífuga
σb = tensão de flexão
Quando as recomendações mencionadas anteriormente nas tabelas e quadros são
adotadas no projeto de correias em “V”, a vida da correia esperada é de 24 000 horas de
operação. (1).
Pré-tensionamento incorreto ou diâmetros menores que aquele recomendado
diminuirá substancialmente a vida da correia. Em geral, a maior flexão na correia é dada
pela polia menor, mas ocorre também nas outras polias e a frequência com que isto
ocorre. A frequência normal é dada segundo a equação:
𝑓𝑏 =
𝑣 . 𝑄𝑝
𝐿𝑡𝑎𝑏

Onde:
fb = frequência de dobramento [Hertz]
v = Velocidade da correia [m/s]
Qp = Quantidade de polias [ ]
Ltab = Comprimento padronizado da correia [m]
49

fb < 30 por segundo para correias clássicas (A, B, C, D e E)
fb < 60 por segundo para correias com perfil mais agudo (por exemplo, SPZ, SPA,
SPB e SPC ou 3V, 5V e 8V).
Na figura a seguir tem-se adistribuição das tensões ao longo da correia com
rotação invertida se comparada a Figura 31.

Figura 33: Distribuição de tensões ao longo da correia. Fonte: (1)
FORÇAS NOS EIXOS
A força “Fe” em cada eixo é soma vetorial das forças F1 e F2, vide figura a seguir.

Figura 34: Forças aplicadas pela correia no eixo.
50
|𝐹𝑒1| = |𝐹𝑒2| = √𝐹1
2 + 𝐹2
2 + 2. 𝐹1. 𝐹2. 𝑐𝑜𝑠(2𝛽)
A expressão acima é importante quando só há interessante no valor absoluto da
força no eixo.
Das componentes na vertical e horizontal de F1 e F2, obtém-se as forças efetivas
FeV e FeH.
𝐹1𝑉=𝐹1 . 𝑠𝑒𝑛𝛽
𝐹2𝑉=𝐹2 . 𝑠𝑒𝑛𝛽
𝐹𝑒𝑉=𝐹1𝑉 − 𝐹2𝑉

𝐹1𝐻=𝐹1 . 𝑐𝑜𝑠𝛽
𝐹2𝐻=𝐹2 . 𝑐𝑜𝑠𝛽
𝐹𝑒𝐻=𝐹1𝐻 + 𝐹2𝐻
Com a relação F1/F2 obtém-se a proporção entre as forças.
E considerando-se a equação que relaciona o torque do eixo à força tangencial,
tem-se:
𝑇1 = 𝐹𝑡 .
𝐷1
2
= (𝐹1 − 𝐹2).
𝐷1
2



ROTEIRO PARA DIMENSIONAMENTO DE POLIAS E CORREIAS EM “V”.
A transmissão entre um motor elétrico de CA, com 5cv a 1750 rpm e um
compressor alternativo de dois cilindros deve ser feita por correia “V” e serviço contínuo. A
distância entre o motor e o eixo do compressor pode variar entre 400 mm e 500 mm, e o
eixo do compressor deve girar a 500 rpm. As polias serão de aço e correia de poliuretano
(semelhante a couro com curtimento vegetal). Pede-se: (11)
1° - Seleção da seção e a quantidade de correias “V”.
2° - Os deslocamentos para montagem e o pré-tensionamento.
3° - As forças no eixo do motor.

51
1° PASSO
Determinar a potência de projeto. Recomenda-se acrescentar 0,1 ao fator de
serviço quando o ambiente for poeirento ou úmido, valores entre 0,1 a 0,2 para os casos
de uso de polia tensora e 0,2 quando a polia motriz for maior que a polia movida.
Usa-se a Tabela 1 para saber o fator de serviço.
𝑁𝑝 = 𝑁𝑚𝑜𝑡𝑜𝑟 . 𝐹𝑠 𝑁𝑝 = 5 . 1,4 = 7𝑐𝑣
2° PASSO
Determinar a seção da polia/correia.
Usando-se o gráfico 1 encontra-se a seção “A” no cruzamento entre a rotação do
eixo mais rápido (motor) e a potência do projeto, Np.

3° PASSO
Determinar os diâmetros das polias e relação de transmissão.
Usa-se inicialmente o valor recomendado da Tabela 3 para o perfil encontrado.
Portanto: 100 mm (~4”)
Como: 𝑖 =
𝑛1
𝑛2
=
𝐷2
𝐷1
 𝑖 =
1750
500
=
𝐷2
100
= 3,5
D2 = 350mm (~14”) e i = 3,5

4° PASSO
Verificar se a velocidade não excede o limite de 1800 m/min ou 30 m/s
Como v = π.D.n = 549 779 mm/min = 549,8 m/min = 9,16 m/s então OK.
Este cálculo pode ser feito a qualquer momento a partir de obtido um dos
diâmetros. Obs. Se a velocidade exceder o limite deve-se encontrar um diâmetro menor
para a polia.

5° PASSO
Determinar o comprimento padronizado da correia.
Deve-se calcular o comprimento inicial a partir da distância entre centros disponível
para montagem, em geral, usa-se a distância média entre o máximo e o mínimo, Cm
disponíveis no local da máquina.
Sendo:
𝐿𝑐𝑎𝑙𝑐 = 2. 𝐶𝑚 + 1,57. (𝐷2 + 𝐷1) +
(𝐷2 − 𝐷1)2
2. 𝐶𝑚

52
𝐿𝑐𝑎𝑙𝑐 = 2.450 + 1,57. (350 + 100) +
(350 − 100)2
2.450
= 1676𝑚𝑚

Onde D1 e D2 são os diâmetros primitivos da transmissão.
Portanto: Lcalc = 1676 mm
Consultando a Tabela 5, encontra-se o valor mais próximo menor Ltab = 1660 mm.
Ou seja, o comprimento e designado como A-64.

6° PASSO
Determinar a distância entre centros final, Ca. A partir do comprimento de ajuste.
𝐿𝑎 = 𝐿𝑡𝑎𝑏 − 1,57(𝐷2 + 𝐷1) = 1660 − 1,57(350 + 100)
Portanto, o comprimento de ajuste é La = 953,5mm.
Com a relação abaixo, se obtêm h interpolado, na Tabela 13.
(𝐷2 − 𝐷1)
𝐿𝑎
=
(350 − 100)
953,5
= 0,262 → ℎ ≈ 0,135

𝐶𝑎 =
𝐿𝑎 − ℎ. (𝐷2 − 𝐷1)
2
=
953,5 − 0,135. (350 − 100)
2

Portanto, Ca = 459,9mm.

7° PASSO
Verificar se a distância entre centros está dentro da faixa recomendada.
0,7 (𝐷1 + 𝐷2) ≤ 𝐶 ≤ 2(𝐷1 + 𝐷2)
0,7 (100 + 350) ≤ 𝐶 ≤ 2(100 + 350)
315 ≤ 𝟒𝟓𝟗, 𝟗 ≤ 900
Como o valor encontrado está dentro da faixa recomendada pode-se prosseguir.
Entretanto caso ocorra da distância entre centros ficar fora desta faixa pode-se alterar os
diâmetros das polias para adequá-la.

8° PASSO
Encontrar o fator de correção do arco de contato, Fac.
Pode-se calcular o ângulo de contato pela equação a seguir. E consultar a Tabela
12.
53
𝑠𝑒𝑛 𝛽 =
𝐷2 − 𝐷1
2. 𝐶𝑎
=
350 − 100
2.459,9
= 0,271798 → 𝛽 = 15,77°

𝛼1 = 180 − 2 𝛽 = 148,46° [graus]
Ou com a relação da equação a seguir e consultar Tabela 12.
(𝐷2 − 𝐷1)
𝐶𝑎
= 0,5436 → 𝐹𝑎𝑐 = 0,9213
Obs. Para valores intermediários, recomenda-se interpolação dos valores.
9° PASSO
Encontrar o fator de correção do comprimento da correia, FLP.
Usa-se a Tabela 11.
Para tamanhos padronizados não existentes, obtêm-se valores intermediários por
interpolação. Portanto para A-64 → FLP = 0,99

10° PASSO
Determinar as potências básica e adicional.
Usa-se a tabela correspondente a seção da correia, neste exemplo, Tabela 6. Para
o diâmetro da polia mais rápida D1 = 100mm e rotação desta encontram-se:
Nbas = 2,90 cv/correia e como a relação de transmissão é maior que 1,49 tem-se:
Nadic. = 0,33 cv/correia

11° PASSO
Determinar a potência teórica por correia.
𝑁𝑡𝑒𝑜𝑟 = 𝑁𝑏𝑎𝑠 + 𝑁𝑎𝑑𝑖𝑐 = 3,23 cv/correia

12° PASSO
Determinar a potência efetiva, Nef.
𝑁𝑒𝑓 = 𝑁𝑡𝑒𝑜𝑟 . 𝐹𝑎𝑐 . 𝐹𝐿𝑃 = 2,95 𝑐𝑣/𝑐𝑜𝑟𝑟𝑒𝑖𝑎
13° PASSO
Determinar a quantidade de correias.
𝑧 =
𝑁𝑝
𝑁𝑒𝑓
=
7
2,95
= 2,37 𝑐𝑜𝑟𝑟𝑒𝑖𝑎𝑠
Portanto, a quantidade mínima de correias é três.
54
14° PASSO
Determinar se a frequência é adequada.
𝑓𝑏 =
𝑣 . 𝑄𝑝
𝐿𝑡𝑎𝑏
=
9163 . 2
1660
= 11,04 𝐻𝑧
Como a frequência é menor que 30Hz, está adequada.

MONTAGEM E PRÉ-TENSIONAMENTO
Determinar a distância mínima entre centros livre para instalação e recuo para pré-
tensionamento.
Conforme Tabela 15 para a seção “A” e comprimento padrão 64 tem-se:
19 mm no mínimo para instalação.
51 mm no mínimo para recuo e pré-tensionamento.
O curso total mínimo para que se possam montar as correias é 70 mm.

Aplicando-se uma força no meio do vão da correia ela pode se deformar até 1,6%
da distância entre centros.
𝐶
100%
=
𝑥
1,6%
∴ 𝑥 =
459,9 . 1,6%
100%
= 7,36 𝑚𝑚
A força máxima a ser aplicada, conforme Tabela 14 está entre 19N e 28N para que
ocorra a deformação máxima de 7,36 mm.

FORÇAS NO EIXO NA SEÇÃO DA POLIA MOTORA.
Determina-se o coeficiente de atrito para correias trapezoidais, admitindo-se µ =
0,25.
Como o ângulo da polia encontrado no Quadro 3 é Φ = 34°,
𝜇′ =
𝜇
𝑠𝑒𝑛 (
𝜙
2
)
=
0,25
𝑠𝑒𝑛(17°)
= 0,8551
Como o ângulo do arco de contato é α1 = 148,46°, então em radianos:
𝛼1𝑟𝑎𝑑 =
2. 𝜋. 𝛼1𝑔𝑟𝑎𝑢𝑠
360°
=
𝜋. 148,46°
180°

α1 = 2,591 [radianos]
𝐹1
𝐹2
= 𝑒𝜇′.𝛼 = 𝑒0,8551 .2,592 = 9,17
55
Portanto, a proporção entre F1 e F2 é: 𝐹1 = 9,17. 𝐹2
O torque no eixo do motor é:
𝑇 = 𝐹𝑡.
𝐷1
2
= (𝐹1 − 𝐹2).
𝐷1
2
= 7,02. 106.
𝑁𝑚𝑜𝑡𝑜𝑟
𝑛1

𝑇 = 7,02. 106.
5
1750
= 20 057,1 𝑁. 𝑚𝑚

(9,17. 𝐹2 − 𝐹2). 50 = 20 057,1

𝐹2 = 49,10 𝑁 𝑒 𝐹1 = 450,2 𝑁

𝐹1𝑉 = 𝐹1 . 𝑠𝑒𝑛𝛽 = 450,2 . 0,27177 = 122,4 𝑁
𝐹2𝑉 = 𝐹2 . 𝑠𝑒𝑛𝛽 = 49,10 . 0,27177 = 13,34 𝑁
𝐹𝑒𝑉 = 𝐹1𝑉 − 𝐹2𝑉 = 122,4 − 13,34 = 109,1 𝑁

𝐹1𝐻 = 𝐹1 . 𝑐𝑜𝑠𝛽 = 450,2 . 0,96236 = 433,3 𝑁
𝐹2𝐻 = 𝐹2 . 𝑐𝑜𝑠𝛽 = 49,10 . 0,96236 = 47,25 𝑁
𝐹𝑒𝐻 = 𝐹1𝐻 + 𝐹2𝐻 = 433,3 + 47,25 = 480,6 𝑁

𝐹𝑒𝑉 = 109,1 𝑁
𝐹𝑒𝐻 = 480,6 𝑁

56
REFERÊNCIAS
1. SHIGLEY, Joseph E and Mischke, Charles R. Standard handbook of machine design.
2. New York : McGraw-Hill, 1996. ISBN 0-07-056958-4.
2. CHILDS, Peter. Mechanical design. 2. Burlington : Elsevier, 2004. p. 373.
3. MELCONIAN, Sarkis. Elementos de Máquinas. 2. São Paulo : Érica, 1991. ISBN 85-
7194-038-X.
4. GORDO, Nívia e Fereira, Joel. Apostila de Elementosde Máquinas do Telecurso
2000. ?
5. RODENBERG, Vern. Belt Tensioniing. s.l. : Electric Equipament Company, 2008.
6. VEYANCE Tecnhologies do Brasil. Produtos de transmissão de potência - Catálogo.
s.l. : Goodyear Engineering Products, 2013.
7. FILHO, Flávio de M. Elementos de Transmissão Flexíveis. Rio de Janeiro : Poli/UFRJ,
2009.
8. ISO. ISO 4183: Belt drives - Classical and narrow V-Belts - Grooved pulleys (system
based on datum width). Genève : International Organization for Standardization, 1995.
9. GATES do Brasil Ind. e Com. Ltda. Manual de transmissões - Correias industriais:
Catálogo B-14995 A. São Paulo : GATES do Brasil Ind. e Com. Ltda., 2006.
10. DIN 7753 Part 1. Endless wedge belts for industrial purposes; dimensions. s.l. : DIN -
Instituto Alemão para Normatização, 1988.
11. MARTIN, Renato G. Sistemas Mecânicos: Dimensionamento de correias. Mogi das
Cruzes : s.e., 198?
12. HIGGINS, Lindley R and WIKOFF, Darrin J. Maintenance Engineering Handbook.
[ed.] R. Keith Mobley. 7. London : Mac Graw Hill, 2008. p. 1244.
13. JUVINALL, R. C. Instructor's manual to accompany Fundamentals of machine
component design. 3. Hoboken : Wiley, 2011. p. 1548. ISBN 978-1-118-21517-3.
14. BUDYNAS, Richard and NISBETT, J. Keith. Shigley’s Mechanical Engineering
Design. 8. s.l. : McGraw Hill, 2008. ISBN: 0−390−76487−6.
15. BEHABelt. BEHABelt. [Online] 2008. [Cited: Janeiro 05, 2018.]
https://www.behabelt.com.
16. COLLINS, J. A. Projeto mecânico de elementos de máquinas: uma perspectiva de
prevenção da falha. 1. Rio de Janeiro : LTC, 2006. 85-216-4-1475-6.
17. NORTON, Robert L. Projeto de máquinas: Uma abordagem integrada. Porto Alegre :
Bookman, 2004.
57
18. SHIGLEY, Joseph E. MISCHKE, C. R. BUDYNAS, R. G. Projeto de engenharia
mecânica:. 7. Porto Alegre : Bookman, 2005. p. 960.
19. FAIRES, Virgil Moring. Elementos Orgânicos de Máquinas. s.l. : LTC, 1975.
20. NIEMANN, Gustav. Elementos de máquinas. São Paulo : Edgard Blücher, 1971-2004.
ISBN 8521200331..
21. KOZHEVNIKOV, S. N., YESIPENKO, Y. I. and RASKIN, Y. M. Mecanismos.
Barcelona : Gustavo Gili, 1970. p. 1126.
