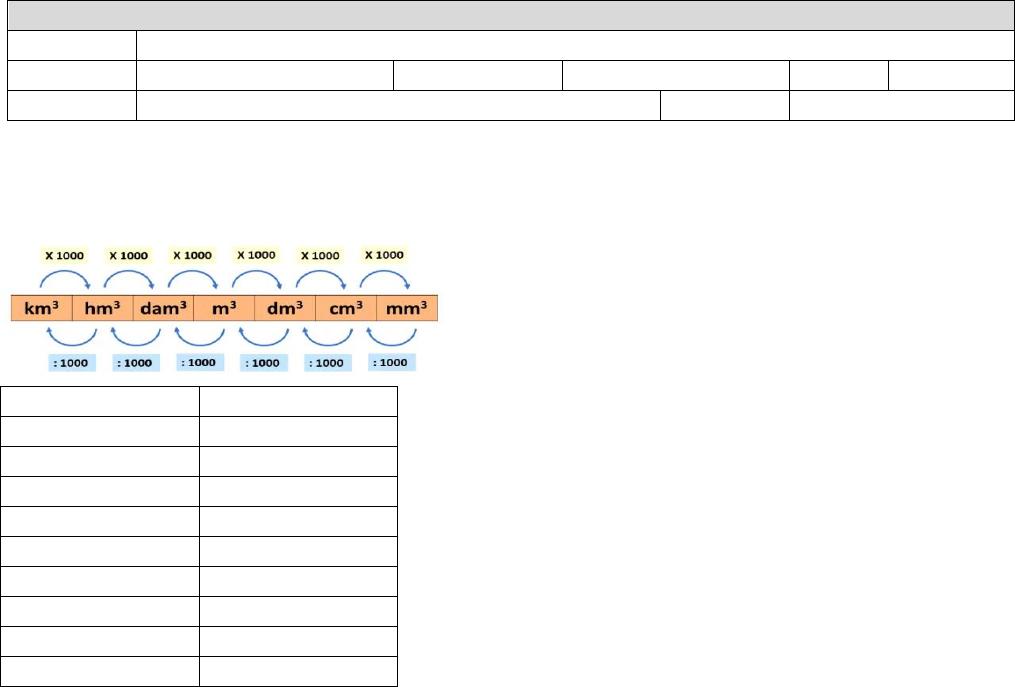

<p>1. IDENTIFICAÇÃO DOS ALUNOS</p><p>NOMES:</p><p>TURNO: Noturno TURMA: 85632 DATA:</p><p>CURSO: Técnico em Automação Docente: Jadson Rezende</p><p>EXERCICIO 02 - VAZÃO</p><p>1. Realize as conversões a seguir:</p><p>a) 12 m³ = litros</p><p>b) 350 pés³ = m³</p><p>c) 5600000 cm³ = pés³</p><p>d) 214 litros = galões</p><p>e) 4800 galões = cm³</p><p>f) 8 pés³ = litros</p><p>g) 602 m³ = galões</p><p>h) 0,95 galões = cm³</p><p>i) 5000 litros = m³</p><p>j) 7200cm³ = litros</p><p>2. Cite 3 tipos de medidores de vazão por deslocamento positivo:</p><p>3. Uma mangueira é conectada em um tanque com capacidade de 10.400 litros. O tempo gasto para</p><p>encher totalmente o tanque é de 580 minutos. Calcule a vazão máxima da mangueira em litros/seg.</p><p>4. Calcular a vazão de um fluido que escoa por uma tubulação com uma velocidade média de 1,4</p><p>m/min, sabendo-se que a área da seção da tubulação é igual a 42 cm².</p><p>5. Calcular o tempo que levará para encher um tambor de 320 litros, sabendo-se que a velocidade de</p><p>escoamento do líquido é de 40 cm/s e o diâmetro do tubo conectado ao tambor é igual a 2 polegadas.</p><p>6. Calcular o diâmetro de uma tubulação, sabendo-se que pela mesma, escoa água a uma velocidade</p><p>de 0,06 m/s. A tubulação está conectada a um tanque com volume de 14000 litros e leva 1 hora, 10</p><p>minutos e 40 segundos para enchê-lo totalmente.</p><p>7. Calcular o volume de um reservatório, sabendo-se que a vazão de escoamento de um líquido é</p><p>igual a 5 l/s. Para encher o reservatório totalmente são necessárias 2 horas.</p><p>8. “Calcule a vazão em massa de um produto que escoa por uma tubulação de 12” de diâmetro,</p><p>sendo que a velocidade de escoamento é igual a 900 mm/min. Dados: massa especifica = 1200 kg/m³</p><p>9. Baseado no exercício anterior, calcule o tempo necessário para carregar o tanque de um caminhão</p><p>com 25 toneladas do produto.</p><p>10. No entamboramento de um determinado produto é utilizado tambores de 214 litros. Para</p><p>encher um tambor levam-se 20 min. Calcule:</p><p>a) A vazão da tubulação utilizada para encher os tambores.</p><p>b) O diâmetro da tubulação, em polegadas, sabendo-se que a velocidade de escoamento é de</p><p>528 mm/min.</p><p>c) A produção no final do dia, desconsiderando-se o tempo de deslocamento dos tambores</p><p>11. Para que serve o número de Reynolds.</p><p>12. Qual a diferença entre vazão em regime laminar e vazão em regime turbulento?</p><p>13. Qual tipo de orifício deve ser utilizado em líquidos com alto grau de sólidos em suspensão?</p><p>14. Cite 3 medidores de vazão para cada tipo abaixo:</p><p>a- vazão volumétrica</p><p>b- perda de carga constante</p><p>15. Em quais tipos de medidores de vazão deve utilizar extrator de raiz quadrada no sinal de</p><p>medição? Por quê?</p><p>16. Qual motivo de se estabelecer um ponto de corte nos extratores de raiz quadrada?</p><p>17. Qual a aplicação dos integradores de vazão?</p><p>18. Por que os rotâmetros são considerados medidores de perda de carga constante?</p><p>19. Cite vantagens, desvantagens e cuidados na instalação dos rotâmetros:</p><p>20. A função da placa de orifício no sistema de medição de vazão é a de:</p><p>A. Gerar uma pressão diferencial proporcional ao quadrado da vazão</p><p>B. Gerar uma pressão diferencial proporcional à raiz quadrada da vazão</p><p>C. Detectar uma pressão diferencial proporcional à raiz quadrada da vazão</p><p>D. Detectar uma pressão diferencial proporcional ao quadrado da vazão</p><p>21. Na calibração de uma turbina medidora de vazão:</p><p>A. Ajusta-se o zero a amplitude de faixa, quando necessário.</p><p>B. Ajusta-se apenas a amplitude de faixa, quando necessário.</p><p>C. Ajusta-se apenas o zero, quando necessário.</p><p>D. Determina-se o novo fator K. (expressa a relação entre a frequência e a vazão ou a velocidade)</p><p>22. Relacione a coluna um com apenas um item da coluna dois:</p><p>( 1 ) Placa de</p><p>Orifício</p><p>Concêntrica</p><p>( ) É um elemento primário que mede a vazão a partir da pressão</p><p>dinâmica que é dada através da diferença entre as pressões total e</p><p>estática. Para isso ele é composto de dois tubos donde um possui uma das</p><p>extremidades colocada em uma posição tal que sua direção seja a mesma</p><p>do fluido, porém o sentido seja contrário e o outro possui a extremidade</p><p>colocada na parede da tubulação ou na mesma direção e mesmo sentido</p><p>do fluido.</p><p>( 2 ) Placa de</p><p>Orifício Segmental</p><p>( ) É um elemento primário que provoca uma depressão no fluido através</p><p>de um estreitamento cônico e possui as suas tomadas de pressão</p><p>localizadas na parte anterior a conicidade e na garganta que praticamente</p><p>não existe.</p><p>( 3 ) Tubo Dall ( ) É um elemento primário que gera uma maior perda de carga, quando</p><p>comparado com outros elementos geradores de depressão, sendo usado</p><p>na medição de líquidos, gases e vapores limpos.</p><p>( 4 ) Tubo Pitot ( ) É um elemento primário que mede a vazão a partir da pressão</p><p>dinâmica que é dada através da diferença entre as pressões total e a</p><p>estática, tendo para tanto dois tubos de detecção um para pressão total e</p><p>outro para a pressão estática. Esse elemento possui uma maior precisão</p><p>devido a obtenção de uma pressão média através da tomada à montante</p><p>que possui vários orifícios.</p><p>( 5 ) Annubar ( ) É um elemento primário gerador de depressão que possui o</p><p>inconveniente de ter grande dimensão, porem pode ser usado para</p><p>medição de grandes escoamentos de líquidos em grandes tubulações com</p><p>boa precisão e grande resistência a abrasão e acúmulo de poeira.</p><p>( 6 ) Tubo Venturi ( ) É um elemento primário de menor custo e é usado na medição de</p><p>líquidos com material sólido em suspensão e gases com muita poeira.</p><p>23. Um conjunto de tubo e engrenagens ovais é chamado de:</p><p>A. Medidor magnético de vazão</p><p>B. Medidor a deslocamento positivo</p><p>C. Medidor Vórtex de vazão</p><p>D. Medidor Coriolis de vazão</p><p>24. O número de Reynolds é adimensional e determina:</p><p>A. Se a vazão é de fluido compressível ou não-compressível</p><p>B. Se a vazão é de fluido newtoniano ou não-newtoniano</p><p>C. Se a vazão é de fluido viscoso ou não-viscoso</p><p>D. Se a vazão está em regime laminar ou turbulento</p><p>25. O instrumento dá a mesma indicação cada vez que ele mede uma variável sob condições</p><p>idênticas:</p><p>A. Exato</p><p>B. Configurável</p><p>C. Repetitivo</p><p>D. Calibrado</p><p>26. Na medição com placa de orifício, a linearização pode ser feita.</p><p>A. Somente no transmissor de vazão</p><p>B. Somente no instrumento receptor de painel</p><p>C. Somente no instrumento extrator de raiz quadrada</p><p>D. No transmissor ou no receptor ou em instrumento extrator de raiz quadrada</p><p>27. Em medição de vazão com placa de orifício, o erro relativo é:</p><p>A. Menor em vazões pequenas</p><p>B. Maior em vazões pequenas</p><p>C. Constante em toda faixa de medição</p><p>D. Menor na faixa média (entre 25 e 75%)</p><p>28. A calibração é a operação de:</p><p>A. Comparar um instrumento de medição com um padrão rastreado</p><p>B. Ajustar um instrumento para ele fazer a medição precisa</p><p>C. Atuar no instrumento para ele operar como esperado</p><p>D. Atuar no instrumento para ele operar com segurança</p><p>29. A calibração da placa de orifício:</p><p>A. Nunca é requerida porque a placa é um elemento primário</p><p>B. Deve ser feita apenas na instalação</p><p>C. Requer padrão de pressão diferencial</p><p>D. Consiste em verificar periodicamente dimensões e acabamento</p><p>30. O retificador de vazão tem a função de:</p><p>A. Passar a vazão de turbulenta para laminar</p><p>B. Passar a vazão de laminar para turbulenta</p><p>C. Desenvolver plenamente o perfil de velocidade</p><p>D. Tornar a vazão monofásica</p><p>31. Quando se tem um trecho reto a montante de tamanho insuficiente, deve-se instalar:</p><p>A. Um filtro</p><p>B. Um meter run</p><p>C. Um retificador de vazão</p><p>D. Uma tela anti-cavitação</p><p>32. Tubo de vazão (meter run) é um conjunto auxiliar do medidor de vazão que:</p><p>A. Torna a instalação mais barata</p><p>B. Torna a medição mais precisa</p><p>C. Permite a retirada do medidor sem interrupção do processo</p><p>D.</p><p>Passa a vazão de turbulenta para laminar</p><p>33. O único medidor que não necessita de um padrão de vazão para calibração:</p><p>A. Coriolis</p><p>B. Magnético</p><p>C. Turbina</p><p>D. Placa de orifício</p><p>34. O medidor que mede a vazão através da totalização direta do volume é:</p><p>A. Coriolis</p><p>B. Magnético</p><p>C. Deslocamento positivo</p><p>D. Pressão diferencial</p><p>35. A maioria dos medidores industriais de vazão opera melhor quando a vazão é:</p><p>A. Laminar</p><p>B. Turbulenta</p><p>C. Rotacional</p><p>D. Bifásica</p><p>36. O medidor com melhor precisão para fluido limpo é:</p><p>A. Placa de orifício</p><p>B. Medidor ultrassônico</p><p>C. Turbina</p><p>D. Deslocamento positivo</p><p>37. O medidor de vazão ultrassônico:</p><p>A. Se baseia no efeito Doopler ou tempo de transporte</p><p>B. É intrusivo</p><p>C. Só mede fluidos limpos</p><p>D. Todas as respostas anteriores</p><p>38. Os medidores do tipo eletromagnético são hoje largamente utilizados em medição de vazão</p><p>de líquido, face suas inúmeras vantagens sobre a placa de orifício, entretanto eles não são aplicáveis</p><p>quando:</p><p>A. O fluido contém sólidos abrasivos em suspensão.</p><p>B. O fluido está a alta temperatura e pressão.</p><p>C. O fluido é isolante elétrico.</p><p>D. O fluido é altamente corrosivo.</p><p>39. Pretende-se especificar uma placa de orifício utilizada em uma tubulação horizontal. Por</p><p>essa tubulação circula um líquido com sólidos em suspensão. Em relação ao orifício, deve-se</p><p>especificar uma placa:</p><p>A. Com orifício concêntrico</p><p>B. Com orifício segmental superior</p><p>C. Com orifício excêntrico</p><p>D. A placa de orifício não se aplica nessa situação</p><p>40. Em relação ao tubo de Venturi é correto afirmar que:</p><p>A. Não é recomendável para medição de líquidos com sólidos em suspensão</p><p>B. Apresenta maior perda de carga quando comparado com a placa de orifício</p><p>C. Só pode ser instalado em uma tubulação na vertical</p><p>D. Utilizados para medições de grandes vazões e possui elevada recuperação de pressão</p><p>diferencial</p><p>41. São exemplos de medidores de vazão por perda de carga variável:</p><p>A. Tubo de Pitot, Annubar e Placa de orifício.</p><p>B. Tubo de Venturi, Rotâmetro e Tubo de Dall.</p><p>C. Tubo de Pitot, Tubo de Venturi e Coriolis.</p><p>D. Placa de orifício, calhas Parshall e tipo turbina</p><p>42. Na medição de vazão por pressão diferencial, quais os tipos de tomada de impulso que</p><p>podem ser utilizadas em medição de vazão bidirecional?</p><p>A. Vena Contracta e Tomada de Canto.</p><p>B. Pipe Taps e Vena Contracta.</p><p>C. Tomada de Flange e Tomada de Canto.</p><p>D. Pipe Taps e Tomada de Flange</p><p>43. Qual o tipo de medidor de vazão por ultrassom pode ser utilizado para medir fluidos com</p><p>alto grau de sólidos em suspensão?</p><p>A. Nenhum, os sólidos em suspensão geram difração no sinal do transmissor.</p><p>B. Medidores por tempo de passagem</p><p>C. Medidores a efeito Doppler.</p><p>D. Medidores por medição direta de tempo de passagem.</p><p>44. Em relação ao rotâmetro podemos afirmar que:</p><p>A. É um medidor de vazão que promove a medição a partir da rotação de um embolo</p><p>proporcionando a geração de pulsos através de um sensor indutivo colocado na parte externa</p><p>da tubulação.</p><p>B. É um medidor de vazão que possui o princípio de funcionamento baseado na força de arraste e</p><p>levando em consideração o empuxo e o peso do embolo.</p><p>C. Não sofre a interferência da temperatura, densidade e viscosidade do fluido.</p><p>D. Como é feita a medida através de um campo magnético a fluido deve ser isolante.</p><p>45. Durante leitura e interpretação de documentos de instrumentação deparou-se com o</p><p>símbolo FQIC identificando um instrumento de uma malha de controle. Qual sua função nessa malha?</p><p>A. Controlador e indicador de quantidade de vazão</p><p>B. Controlador e totalizador de quantidade de vazão</p><p>C. Controlador e indicador e integrador de vazão</p><p>D. Controlador e totalizador e integrador de Vazão</p><p>46. Na figura abaixo temos a instalação típica para mediação de:</p><p>A. Líquidos</p><p>B. Vapor de água</p><p>C. Gases</p><p>D. Líquido e vapor em equilíbrio</p><p>47. Ao efetuar checagem de uma malha de controle de vazão que apresenta instabilidade na</p><p>transmissão de sinal, suspeita-se que o cabo de sinal apresenta baixa isolação. Qual o instrumento de</p><p>teste você utilizaria para checar isolação deste cabo?</p><p>A. Termômetro</p><p>B. Megômetro</p><p>C. Multímetro analógico</p><p>D. Multímetro digital</p><p>48. Um indicador de vazão com escala raiz quadrática de 0 a 10, calibrado para 0 a 100 m³/h e</p><p>com o ponteiro em 5 indica:</p><p>A. 5 m³/h</p><p>B. 25 m³/h</p><p>C. 50 m³/h</p><p>D. 70 m³/h</p><p>49. Quando a vazão for de 50%, a saída do transmissor de pressão diferencial de 4 a 20 mA cc,</p><p>associado à placa vale</p><p>A. 4 mA</p><p>B. 8 mA</p><p>C. 12 mA</p><p>D. 16 mA</p><p>50. Qual o valor do sinal de saída, em mA, de um transmissor de vazão com a função raiz</p><p>quadrada incorporada sabendo-se que seu range calibrado é de 0 a 250 mmH2O e a pressão</p><p>diferencial neste instante é de 122,5 mmH2O.</p><p>A. 11,20m A</p><p>B. 7,84m A</p><p>C. 15,20m A</p><p>D. 11,84m A</p><p>51. Ao medir-se o valor da célula de carga de uma balança em funcionamento, foi encontrado o</p><p>valor de 16 mV. Sabendo-se que a célula tem capacidade nominal de 1Ton. E que se utiliza 20%</p><p>como tara prévia, calcule qual o valor da indicação de vazão em T/h, para uma velocidade de 1 m/s e</p><p>comprimento de plataforma de 1,8 metros. A célula possui alimentação de 10 Vcc e sensibilidade de</p><p>2mV/V.</p><p>A. 780 T/h</p><p>B. 800 T/h</p><p>C. 1200 T/h</p><p>D. 1600 T/h</p><p>52. Qual o valor do sinal de saída, em mA, de um transmissor de vazão com a função raiz</p><p>quadrada incorporada sabendo-se que seu range calibrado é de 0 a 250 mmH2O e a pressão</p><p>diferencial neste instante é de 160 mmH2O?</p><p>A. 12,80 mA</p><p>B. 14,24 mA</p><p>C. 16,80 mA</p><p>D. 10,24 mA</p><p>53. Qual deverá ser o erro teórico de uma malha de indicação de vazão composta por uma</p><p>placa de orifício, um transmissor de pressão diferencial, um extrator de raiz quadrada e um indicador</p><p>digital com precisão respectiva de: +1,50%; +0,25%; +0,25%; +0,15%.</p><p>A. 2,15%</p><p>B. 2,00%</p><p>C. 0,75%</p><p>D. 1,55%</p><p>54. Qual o valor da vazão instantânea que passa por uma válvula de controle, tipo gaiola, com</p><p>característica de vazão instalada do tipo linear, que está trabalhando com vazão de 0 a 200 m³/h, sinal</p><p>no atuador de 20,4 PSI, range de atuação de 6 a 30 PSI, atuador de ação direta, diafragma de retorno</p><p>por mola e válvula normal aberta.</p><p>A. 80 m³/h.</p><p>B. 120 m³/h.</p><p>C. 30 m³/h.</p><p>D. 170 m³/h</p><p>55. Da instalação com as características abaixo, determine:</p><p>Qual o ΔP ( “H2O ) gerado, quando Q = 8 GPM ?</p><p>A. 80” H²O</p><p>B. 16” H²O</p><p>C. 81” H²O</p><p>D. 64” H²O</p><p>56. Tem-se uma malha de indicação de vazão (figura abaixo). O máximo erro que poderemos</p><p>ter é:</p><p>Dados:</p><p>Precisão do transmissor diferencial de pressão: 1,0 %</p><p>Precisão do extrator de raiz quadrada: 2,0 %</p><p>Precisão do indicador de vazão: 2,0 %</p><p>Precisão do registrador de vazão: 1,0 %</p><p>A. 1,50 %</p><p>B. 2,00 %</p><p>C. 2,50 %</p><p>D. 3,00 %</p>
