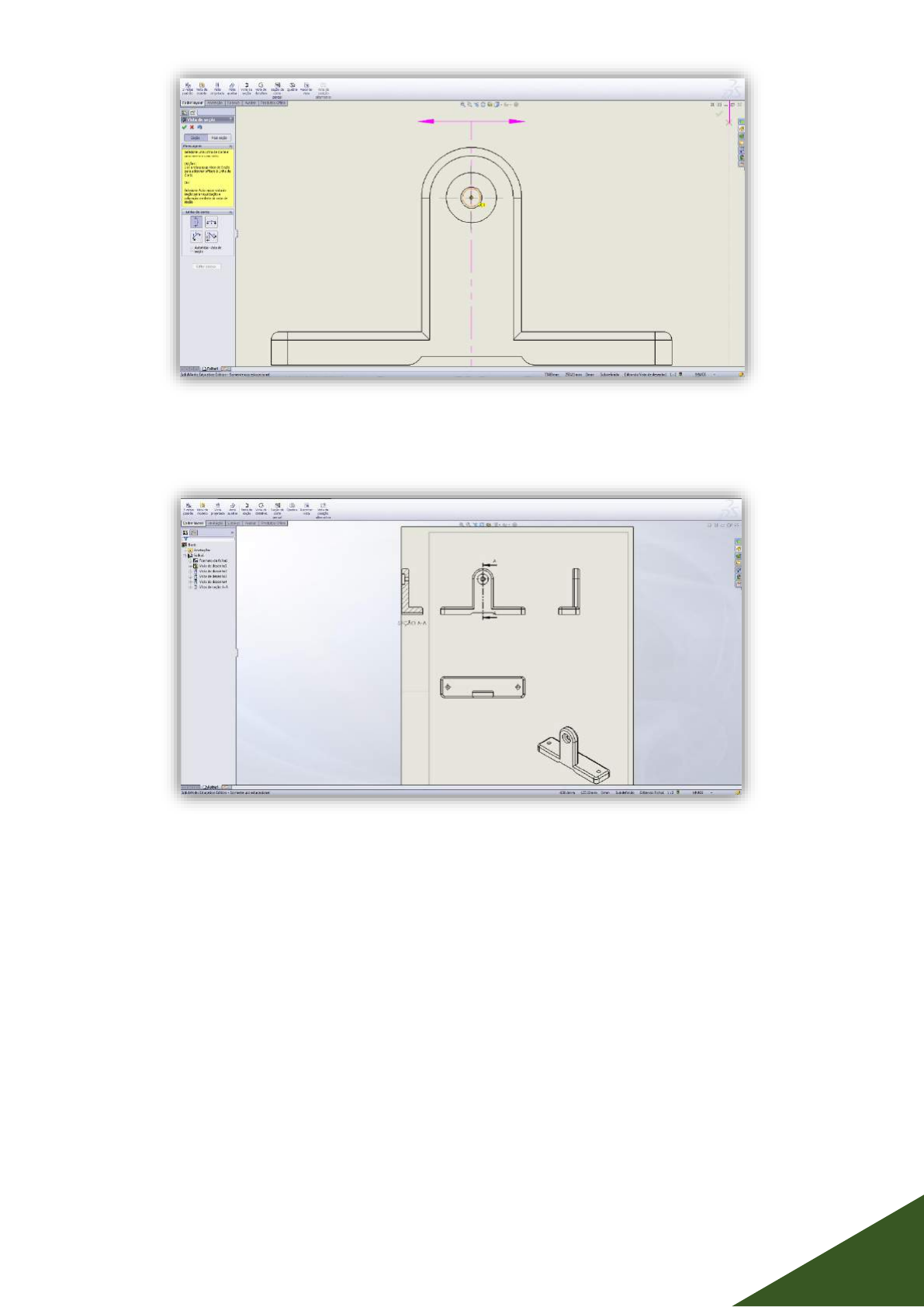

<p>UTFPR</p><p>DAMEC-LAPRO</p><p>Apostila de exercícios de participação para SolidWorks 2015/16</p><p>Volume 2 – Desenho de Fabricação e Chapas Metálicas</p><p>34</p><p>Note que uma vista projetada em corte se forma. Arraste até a extremidade direita e clique. Note</p><p>que a vista ficará fora da margem.</p><p>Note que as vistas projetadas somente se movem na direção da vista principal, ou seja, a vista</p><p>frontal. Para mover todo o sistema é necessário mover a vista frontal. Mova o sistema de forma que</p><p>o sistema fique colocado adequadamente dentro das margens.</p>
