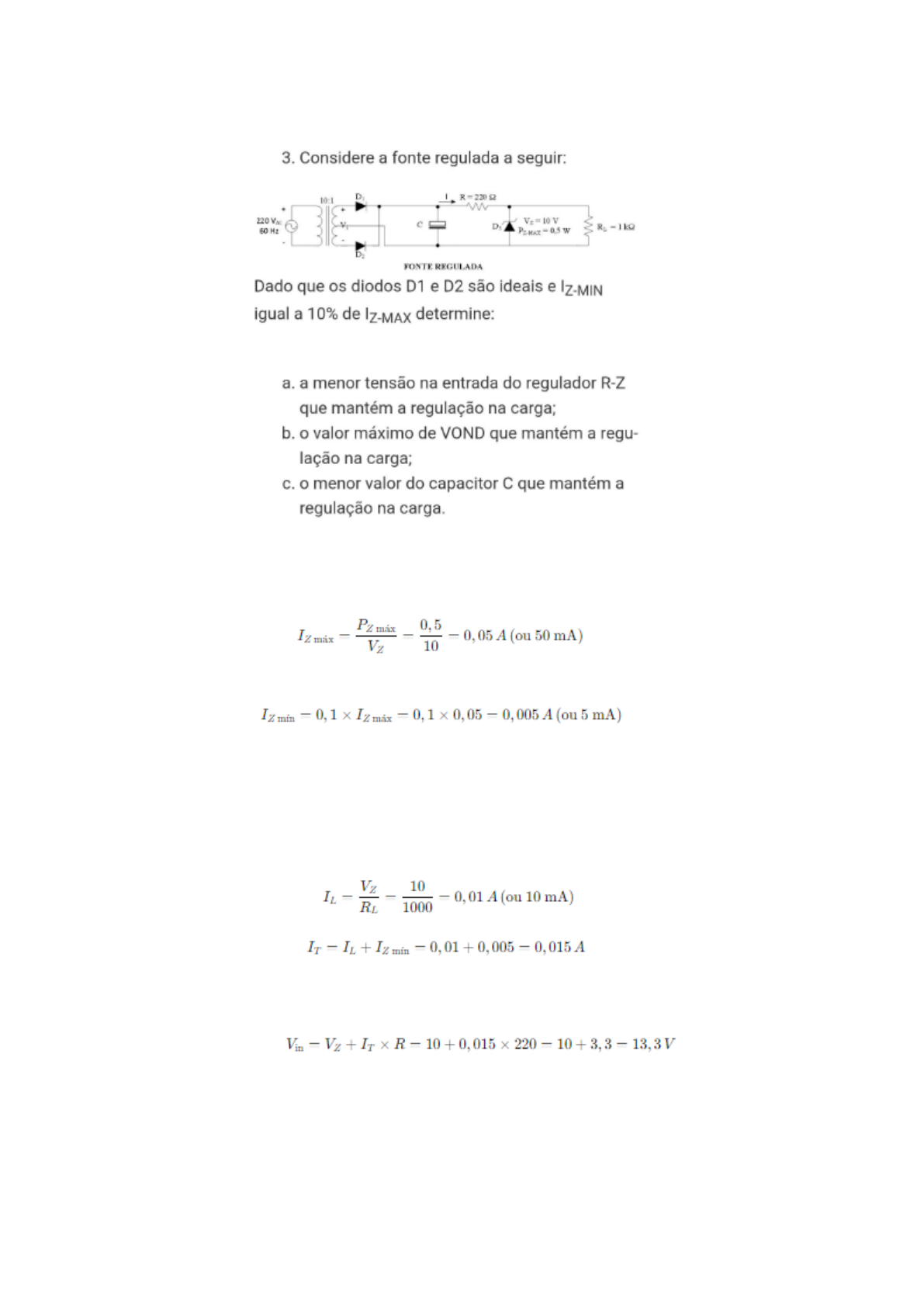

<p>A corrente máxima no Zener é dada pela relação entre a potência máxima e a tensão Zener:</p><p>sabemos que a corrente mínima no Zener é 10% da corrente máxima:</p><p>A tensão na entrada do regulador deve ser suficiente para garantir que o Zener mantenha a regulação e</p><p>que a corrente mínima IZ min esteja fluindo. A corrente no resistor R é a soma da corrente na carga IL</p><p>e no Zener IZ .</p><p>A corrente na carga é dada por:</p><p>Agora, podemos calcular a tensão mínima de entrada no regulador usando a lei de Ohm para o resistor</p><p>R:</p><p>b) O valor máximo de VOND , que é a ondulação permitida na tensão de entrada, depende da</p><p>diferença entre a tensão mínima de entrada e a tensão máxima de entrada permitida para manter a</p><p>regulação. Sabemos que a tensão de entrada mínima para garantir a regulação é 13,3 V, então a</p><p>ondulação máxima permitida será a diferença entre a tensão de pico do transformador e essa tensão</p><p>mínima.</p><p>A tensão de pico Vpico do transformador (assumindo um valor eficaz de 10,1 V conforme</p><p>especificado no circuito) é dada por:</p><p>Portanto, a ondulação máxima permitida será:</p><p>Assim, o valor máximo de VOND que mantém a regulação na carga é 0,99 V.</p><p>c)</p><p>O capacitor C precisa ser dimensionado para garantir que a ondulação de tensão não exceda o valor</p><p>máximo calculado. A ondulação de tensão em uma fonte de alimentação retificada é dada por:</p><p>substituindo pelos valores da questão</p><p>2) O Sistema de Corrente Alternada estabelecido por Nikola Tesla no final do século XIX</p><p>revolucionou os meios de geração, transmissão e distribuição de energia. Mesmo diante dos riscos</p><p>envolvidos devido à periculosidade com a Alta Tensão, o mundo globalizado não seria o mesmo se o</p><p>sistema de distribuição ainda fosse realizado com os preceitos de corrente contínua defendidos por</p><p>Thomas Edison.</p><p>Esta forma de onda representa muito para os conceitos envolvidos em Eletrônica Industrial. Diante</p><p>disso, desenhe a forma de onda de uma rede elétrica com 220 V RMS e 60 Hz, destacando o valor de</p><p>pico (Vp) positivo/negativo, o valor médio (Umed) em relação ao semiciclo positivo e o período de</p><p>uma onda completa.</p><p>A frequência da rede é de 60 Hz. O período T de uma onda é o inverso da frequência f:</p><p>O valor médio (Umed) de uma onda senoidal em um semiciclo positivo é dado por:</p><p>A forma de onda será uma senóide, oscilando entre +311 V e -311 V, com um período de 16,67 ms.</p><p>No semiciclo positivo, o valor médio será de 198 V.</p><p>Valor de Pico (Vp): ±311 V \(destacado em vermelho).</p><p>Valor Médio (Umed) no Semiciclo Positivo: 198V (destacado em verde).</p><p>Período da Onda Completa (T): 16,7ms (destacado pela linha azul vertical).</p>
