Universidade Federal de São Carlos.
Fenômenos de Transporte 4
Lista de Exercícios Prova 1 - ENPE – 2021
Prof. Francisco Guilherme
Obs: É fortemente recomendável refazer os exercícios das listas anteriores para a prova 1.
Obs 2 – Não é necessário entregar a resolução desta lista na próxima aula.
______________________________________________________________________

Estática

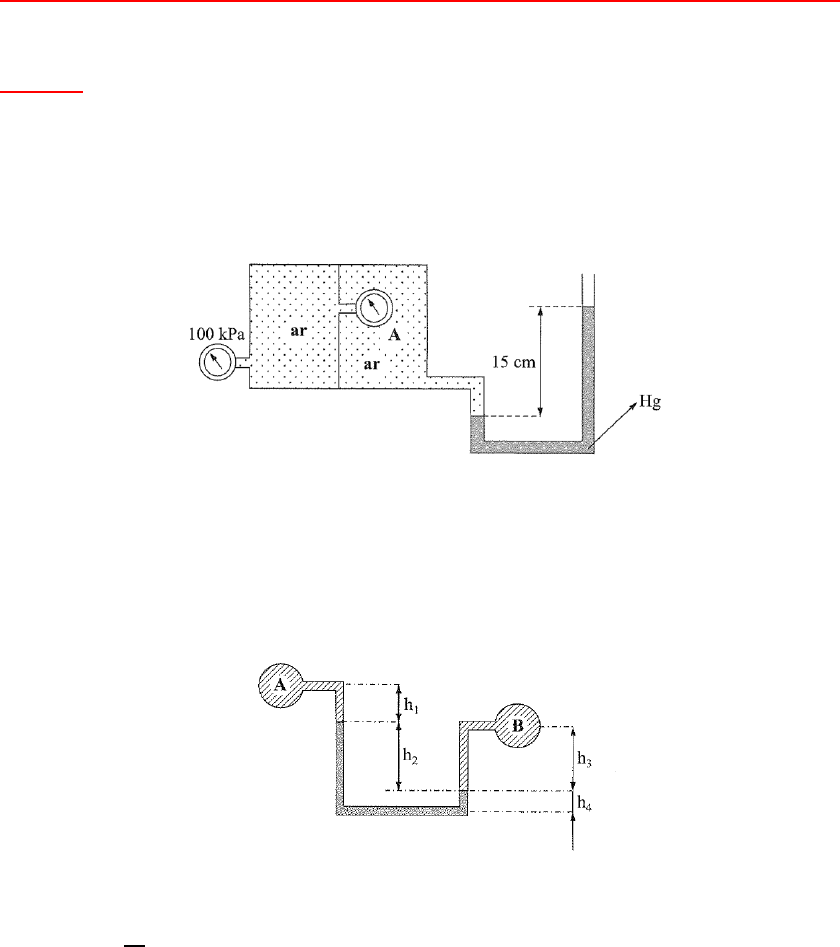

1. Calcule a leitura do manômetro A presente na Figura abaixo:
Dados: 𝛾𝐻𝑔 = 136.000 𝑁/𝑚3

Resp: 79,6 𝑘𝑃𝑎

2. No manômetro diferencial da Figura abaixo A é água e B é óleo e o fluido manométrico é mercúrio,
sendo h1 = 25 cm, h2 = 100 cm h3 = 80 cm e h4 = 10 cm. Calcule a diferença de pressão 𝑝𝐴 − 𝑝𝐵 .

Dados
𝛾𝐻𝑔 = 136.000
𝑁
𝑚3 ; 𝛾𝐻2𝑂 = 10000 𝑁/𝑚3 𝛾ó𝑙𝑒𝑜 = 8000 𝑁/𝑚3
Resp: 𝑝𝐴 − 𝑝𝐵 = −132,1 𝑘𝑃𝑎



3. No esquema abaixo qual é a pressão em (1) se o sistema está em equilíbrio estático. Observação:
A leitura do manômetro é Pm = 10 kPa

Resp: 𝑃1 = 43,5 𝑘𝑃𝑎


Conservação de Massa

1. Na figura abaixo determine a taxa de variação de h(t) se a água for o fluido em todas as
localizações:
Dados: ρ= 1000 kg/m3
(a) V1 = 10 m/s, ṁ2 = 10
kg
s
; �̇�3 = 600 𝑙/𝑚𝑖𝑛

Resp: 0,011 m/s


2. Um líquido de massa específica ρ escoa em um volume de controle preenchido com uma esponja
com uma vazão volumétrica V̇1. Ele sai de uma área com um fluxo de massa ṁ2 e de uma segunda área A3
com velocidade média V3 como mostrado na figura abaixo. Escreva uma expressão para
𝑑𝑚𝑒𝑠𝑝𝑜𝑛𝑗𝑎
𝑑𝑡
 , a taxa
de variação de massa da esponja.


Resp: É com vocês;


3. Água entra em um rim por um tubo a uma vazão de 10 ml/min. Saí por um tubo de 6 mm de
diâmetro a 20 mm/s. Qual é a taxa de variação da massa de água no rim?
Dados: ρ= 1000 kg/m3

Resp: ~ 4,05 𝑥10−4 𝑘𝑔/𝑠


4. Ar a 40 oC escoa de maneira constante através do tubo abaixo. Se P1 = 50 kPa (manométrica) e P2
= 10 kPa (manométrica) com D = 3d, Patm = 100 kPa. A velocidade média na seção 2 é V2 = 30 m/s. A
temperatura do ar permanece constante. Determine a velocidade média na seção 1. Neste caso há variação
da massa específica do fluido.



5) O Venturi é um tubo convergente/divergente como mostrado na figura abaixo. Determine a velocidade
na seção mínima (garganta) de área de 5 cm2 se na seção de entrada com área de 20 cm2 a velocidade é de
2 m/s. Neste caso o fluido é incompressível.





Resp: 8 𝑚/𝑠


Equação de Bernoulli

1. O nível da água em um tanque é de 15 m acima do solo. Uma mangueira está conectada
à parte inferior do tanque, e o bocal na ponta desta aponta diretamente para cima. A tampa
do tanque é hermética e a pressão manométrica do ar acima da superfície da água é de 3
atm. O sistema está no nível do mar. Determine a altura máxima até a qual a corrente de
água pode chegar.



Resp: 46 m
2. Um tanque pressurizado de água tem um orifício de 10 cm de diâmetro na parte inferior,
onde a água é descarregada para a atmosfera. O nível da água está 2,5 m acima da saída.
A pressão do ar no tanque, acima do nível da água, é de 250 kPa (absoluta), enquanto a
pressão atmosférica é de 100 kPa. Desprezando os efeitos do atrito, determine a vazão de
descarga inicial da água no tanque.

Dados: ρ= 1000 kg/m3



Resp: 0,147 m3/s


3) A água escoa em regime permanente do Venturi da figura. No trecho considerado supõe-se as
perdas por atrito desprezível e as propriedades uniformes nas seções. A área 1 é 20 cm2, enquanto
na garganta (2) é 10 cm2. Um manômetro cujo o fluido manométrico é mercúrio é ligado entre as
seçoes (1) e (2) e indica o desnível mostrado na figura. Calcule a vazão volumétrica da água que
escoa pelo tubo de Venturi.


Resp: 5,8 L/s

Dados
𝛾𝐻𝑔 = 136.000
𝑁
𝑚3 ; 𝛾𝐻2𝑂 = 10000 𝑁/𝑚3


Quantidade de Movimento

1) A água é acelerada por um bocal a uma velocidade média de 20 m/s e atinge uma placa vertical
fixa com uma vazão de 10 kg/s e com uma velocidade normal de 20 m/s. Após o choque, a corrente de água
se espalha em todas as direções do plano da placa. Determine a força necessária para evitar que a placa se
movimente horizontalmente devido à corrente de água.



Resp: 200 N

2. Um cotovelo redutor é usado para defletir de 30o o escoamento de água com uma vazão de 14 kg/s
em um tubo horizontal ao mesmo tempo em que o acelera. O cotovelo descarrega água na
atmosfera. A área de seção transversal do cotovelo é de 113 cm2 na entrada e 7 cm2 na saída. A
diferença de elevação entre os centros de saída e da entrada é de 30 cm. O peso combinado do
cotovelo e da água contida nele é considerado desprezível.
Determine:
(a) A pressão manométrica no centro da entrada do cotovelo
(b) A força de ancoragem necessária para manter o cotovelo no lugar.


ρ= 1000 kg/m3

Resp:
 𝑃1,𝑚𝑎𝑛 = 202,2 kPa
Frx = -2053 N
Frz = 144 N


3 – Um defletor se move com velocidade constante de 9 m/s. Um bocal de 5 cm de diâmetro lança
um jato de óleo com uma velocidade de 15 m/s, tal que o jato incide sobre o defletor conforme
indicado na figura abaixo. O ângulo de saída do defletor é de 60º e o peso específico do óleo é de
8000 N/m3. Calcular a força do jato contra o defletor.



Resp:
𝐹𝑠𝑥 = 28,2 𝑁
𝐹𝑠𝑦 = −49 𝑁
𝐹𝑠 = √28,22 + (−49)2 = 56,5 𝑁


4 – (Exercício 6-39 Livro: Mecânica dos Fluidos 3º edição Cengel) Um cotovelo de 90º em um
tubo horizontal é usado para direcionar para cima o escoamento da água com uma vazão de 40
kg/s. O diâmetro de todo o cotovelo é de 10 cm. O cotovelo descarrega a água na atmosfera e,
portanto, a pressão na saída é a pressão atmosférica local. A diferença de elevação entre os centros
da saída e da entrada do cotovelo é de 50 cm. Os pesos do cotovelo e da água que há nele são
desprezíveis.



ρ= 1000 kg/m3








5) Um jato atinge uma pá que se localiza num plano inclinado. O peso do conjunto é 40 N e a
área do jato é 50 cm2. Qual deverá ser a velocidade do jato para que o sistema permaneça em
equilíbrio.
Dados: 𝛾𝐻2𝑂 = 104
𝑁
𝑚3



Resp: 2 m/s
