Lista 2 - Transferência de Quantidade de Movimento

Prévia do material em texto

2ª Lista de Exercícios: TQM – FT410 – 2º Semestre de 2022

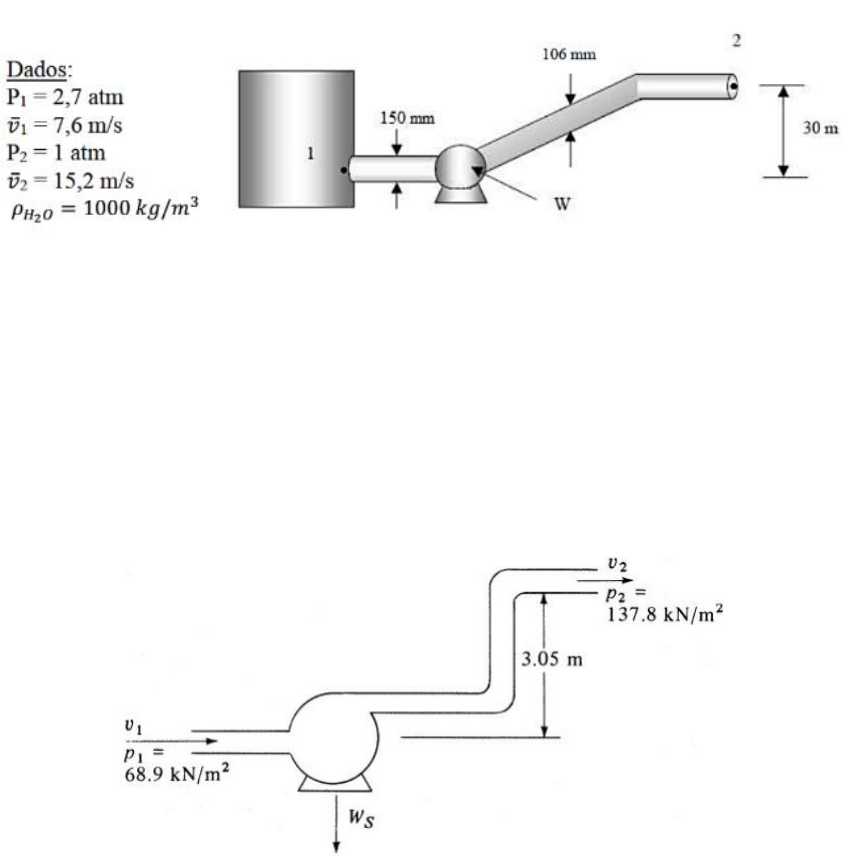

1) Bombeia-se água através de um tubo com 150 mm de diâmetro interno, conforme a figura.
Despreze as perdas por atrito e determine a potência necessária para que ocorra o
escoamento entre os pontos 1 e 2 indicados abaixo.


2) Água (𝜌 = 998 kg/m3) está escoando com vazão mássica constante através de uma
tubulação com uniformidade de seu diâmetro. A pressão de entrada na tubulação é de 68,9
kN/m2 e ao longo do sistema existe uma bomba que fornece trabalho de 155,4 J/kg ao fluido.
A seção de saída do fluido da tubulação se encontra a 3,05 m acima da sua entrada, e está
sob uma pressão de 137,8 kN/m2. Calcule a perda total por atrito nesse sistema.



3) Um líquido (𝜌 = 801 kg/m3, 𝜂 = 4,46 cP) está escoando através de uma tubulação
horizontal com velocidade igual a 4,57 m/s. O material da tubulação é aço comercial, com
diâmetro interno de 52,5 mm. Calcule a perda total por atrito no sistema, em J/kg, e a perda
de carga, em kPa, para uma tubulação com comprimento de 36,6 m.

4) Um fluido com densidade constante 𝜌 está escoando em uma velocidade desconhecida
𝑣1 através de uma tubulação horizontal com seção transversal de área A1, a uma pressão
P1, e então passa para outra seção em que há a área diminui para A2, a uma pressão P2.
Considerando que não há perdas por atrito no sistema, calcule as velocidades 𝑣1 e 𝑣2.

5) Considere a situação a seguir.



Bombeia-se água a 21 ºC de um poço com 6 m de profundidade para um tanque de
estocagem localizado a 9 m acima do solo e a uma distância horizontal de 34 m do poço. A
bomba deve ser colocada no topo do poço conforme indicado. Para uma vazão de 114 L/min,
calcule o valor do diâmetro interno que deve ser usado para que a velocidade não exceda a
3 m/s. Ache o acréscimo total de pressão através da bomba para o tubo de aço comercial (ε
= 4,6.10-6 m). Kjoelho = 0,9.

6) Óleo leve a 32 ºC flui em regime permanente num tubo liso de 1 polegada de diâmetro
interno. Calcule:

a) A vazão máxima em m3/min para a qual o escoamento possa ser considerado laminar;

b) para a vazão máxima, qual é a queda de pressão em 30 m de tubulação?

7) A vazão volumétrica da água proveniente da torneira de uma cozinha é igual a 76 L/min.
Determine:

a) O número de Reynolds no tubo de abastecimento se ele possui um diâmetro interno igual
a 1 polegada;

b) A queda de pressão por metro de tubulação lisa;

c) A queda de pressão por metro de tubulação de ferro galvanizado (ε = 0,00015m).

8) Um bocal localizado na lateral de um grande tanque está descarregando fluido para a
atmosfera. Sabe-se que a superfície do tanque está a uma altura H acima da linha central
do bocal. Considerando a figura dada e assumindo que não há perdas por atrito, calcule a
velocidade do ponto 2.



9) Considere um fluido com 𝜌 = 1200 kg/m3 e 𝜂 = 1,99 cP, escoando em uma tubulação com
raio igual a 16,84 cm. Sabendo que a velocidade máxima nessa tubulação é de 5 m/s,
determina sua velocidade média utilizando o diagrama dado a seguir.


10) Em uma planta de processamento de maionese, é necessário que o óleo percorra uma
tubulação de aço inox até alcançar o tanque de mistura. Determine o trabalho que a bomba
precisa exercer para que a vazão se mantenha em 4 L/s.



Dados do óleo: 𝜌 = 900 kg/m3, 𝜂 = 0,05 Pa.s.
Acessórios: Kf,cotovelo = 0,9, Kf,contração = 0,4 e Kf,expansão = 1,0.

 Considere que para escoamento laminar 𝑓 =
64
𝑅𝑒
 e para escoamento turbulento
𝑓 = 0,32 ∙ (𝑅𝑒)−0,25.

11) Ar a 50 ºC e pressão absoluta de 1,5 atm escoa em um duto conforme a figura. Determine
a leitura no manômetro de Pitot 2.


12) Um tanque de armazenamento de suco de laranja encontra-se localizado a 10 m acima
do nível de uma bomba que promove o transporte do mesmo até o pasteurizador. Os dados
da tubulação e acessórios estão indicados na tabela e no esquema fornecidos abaixo. Dados
adicionais das propriedades físicas do suco, das equações para calcular o fator de atrito e
de outros dados operacionais são também fornecidos abaixo.



Dados: Toda a tubulação é de aço inoxidável (tubo liso), com fator de atrito dado por:
escoamento laminar 𝑓 =
64
𝑅𝑒
 e escoamento turbulento 𝑓 = 0,32 ∙ (𝑅𝑒)−0,25.

Propriedades físicas: 𝜌 = 1243,87 kg/m3, 𝜂 = 1,21933 cP.


Tubulação

Comprimento (m)

Diâmetro (cm)
Número de acessórios

Cotovelo

Válvula
Saída de
tanque
Antes da
bomba

30,0

8,22

1

1

1
Após a
bomba

20,0

7,22

2

1

0
Coeficiente de perda de carga de acessórios 0,9 8,3 0,4

a) Sabendo que a velocidade no trecho da tubulação antes da bomba é de 3,00 m/s, calcule
a potência útil da bomba em quilowatts (kW).

b) Um tubo de Pitot está instalado, adequadamente, na parte horizontal da tubulação anterior
à bomba da forma indicada no esquema abaixo. Determine qual será a leitura, em
centímetros de mercúrio, no manômetro ligado ao tubo de Pitot.



13) Melaço de cana com 59,54 °Brix à 30 °C escoa em uma tubulação de 91 m e diâmetro
interno de 154,1 mm. Nessas condições de concentração e temperatura, o comportamento
reológico do melaço de cana pode ser considerado pseudoplástico, com índice de
consistência igual a 0,108 Pa.sn e índice de comportamento igual a 0,921. A densidade é
igual a 1100,7 kg/m3. A vazão mássica desejada na tubulação é de 43000 kg/h. Determine
o fator de atrito e a perda de pressão provocada pelo atrito ao longo desse trecho de tubo.

14) Um fluido lei da potência (ρ = 1250 kg/m3; K = 5,2 Pa.sn; n = 0,45) escoa através da
tubulação ilustrada na figura abaixo. Considerando o diâmetro da tubulação de 0,0348 m,
uma vazão mássica é de 1,97 kg/s e uma queda de pressão através do filtro de 100 kPa.
Calcule o trabalho requerido pela bomba, levando em conta a perda de carga provocada
pelos acessórios.





Gabarito*
*Sujeito a mudanças

1. 𝑃ú𝑡𝑖𝑙 = 28 𝑘𝑊
2. 56,5
𝐽
𝑘𝑔⁄
3. 174,8
𝐽
𝑘𝑔⁄ ; 140 𝑘𝑃𝑎
4. 𝑣1 = √
(𝑃1−𝑃2)
𝜌
∙
2
[(
𝐴1
𝐴2
)
2
−1]
; 𝑣2 = √
(𝑃1−𝑃2)
𝜌
∙
2
[1−(
𝐴2
𝐴1
)
2
]

5. 𝐷 = 0,028 𝑚; ∆𝑃 = 299099,81 𝑃𝑎
6. a) �̇� = 9.10−5 𝑚³
𝑚𝑖𝑛⁄
b) ∆𝑃 = 0,1425 𝑃𝑎
7. a) 𝑅𝑒 = 63495,5
b)
∆𝑃
𝐿
= 2399 𝑃𝑎
𝑚⁄
c)
∆𝑃
𝐿
= 3937 𝑃𝑎
𝑚⁄
8. 𝑣2 = √2𝑔𝐻
9. 𝑣2 = 4,2 𝑚
𝑠⁄
10. �̂� = 49,9
𝐽
𝑘𝑔⁄
11. 𝑧 = 2 𝑚𝑚
12. a) 4,64 𝑘𝑊 13) 𝑓𝐹 = 0,0136; P = 5,95 kPa
b) ∆ℎ = 6,54 𝑐𝑚 14) 222,7 kPa
