22/10/2024 1
REVISÃO DE SIMULADO
Nome:
Disciplina:
Mecânica dos Sólidos
Respostas corretas são marcadas em amarelo X Respostas marcardas por você.
Questão
001

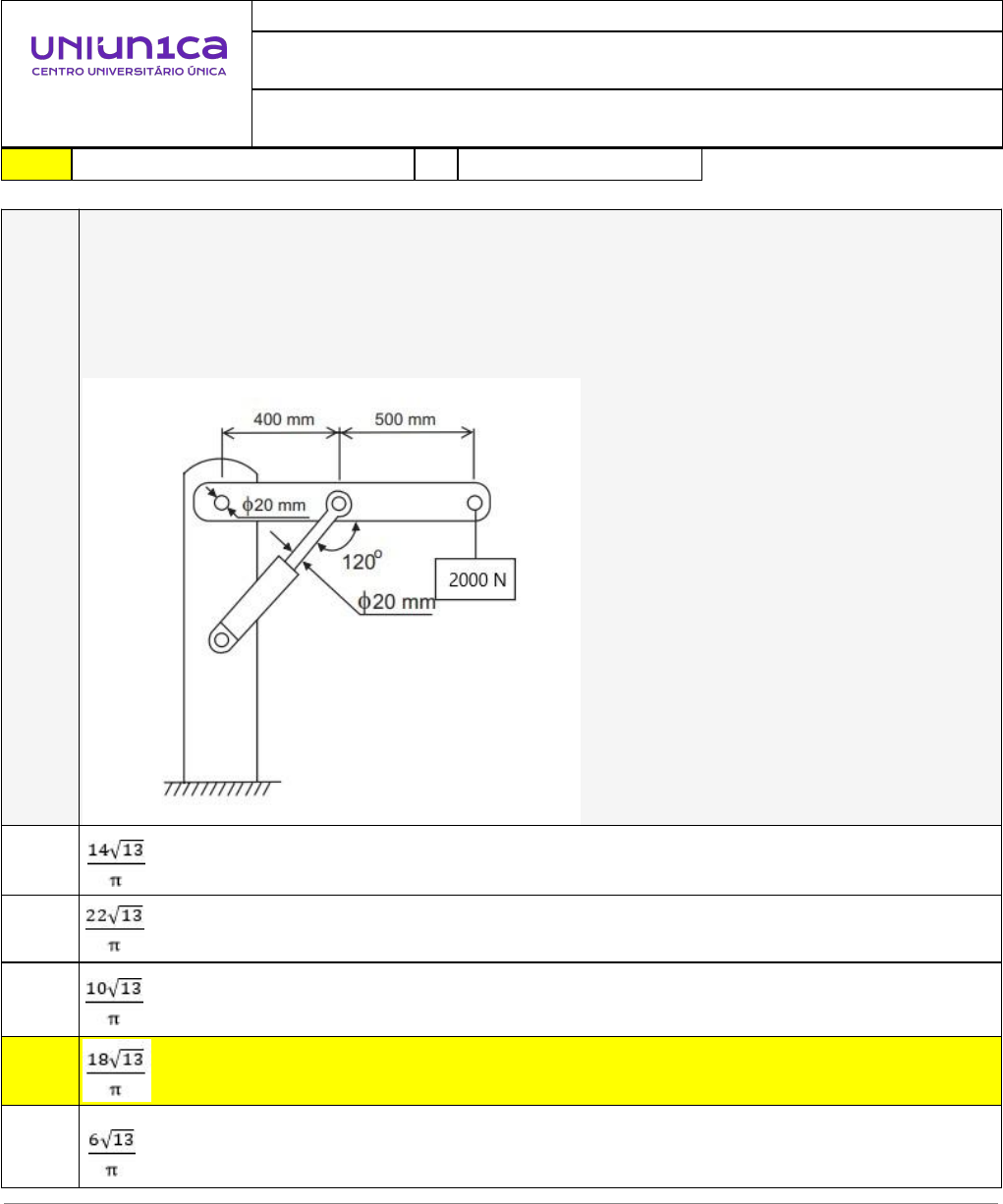

(Adaptado de Petrobrás, 2005). Observe a figura abaixo que representa um
guincho composto por uma coluna, uma lança, um atuador hidráulico e pinos
nas articulações. Qual a atenção de cisalhamento, devido ao esforço cortante
em megapascal (MPa), no pino entre o atuador hidráulico e a lança?
A)
B)
C)
X D)
E)
22/10/2024 2
Questão
002
Duas barras cilíndricas de seção transversal cheia, AB e BC, são soldadas uma
à outra em B e submetidas a um carregamento conforme mostra a figura.
Sabendo que a tensão normal não pode exceder 200 MPa na barra AB e 150
MPa na barra BC, determine os menores valores admissíveis de d1 e d2.
Fonte: autor
(2019)
22/10/2024 3
A) d1= 9,8 mm e d2=2,6 mm
B) d1= 2,8 mm e d2=2,6 mm
C) d1= 39,8 mm e d2=32,6 mm
X D) d1= 29,8 mm e d2=22,6 mm
E) d1= 49,8 mm e d2=42,6 mm
Questão
003
Duas barras cilíndricas de seção transversal cheia AB e BC são soldadas uma à
outra em B e submetidas a um carregamento conforme mostra a figura.
Sabendo que d1 = 50 mm e d2 = 30 mm, calcule a tensão normal no ponto
médio da barra AB e barra BC.
Fonte: autor (2019)
A) 1,3 MPa e 4,9 MPa
B) 31,3 MPa e 24,9 MPa
C) 41,3 MPa e 64,9 MPa
X D) 71,3 MPa e 84,9 MPa
E) 70,3 MPa e 80,9 MPa
Questão
004
Uma barra está carregada e apoiada como mostra a figura.
Determine a tensão normal na barra AB:
Fonte: autor
(2019)
A) -41,8 MPa
X B) -31,8 MPa
C) -51,8 MPa
D) -21,8 MPa
E) -1,8 MPa
22/10/2024 4
Questão
005
(Adaptada de Hibbeler, 2010). O dispositivo mostrado na figura sustenta
uma força de 80 N.Determine as cargas internas resultantes que agem sobre
a seção transversal no ponto A.
X A) Rx=77,3 N; Ry=20,7 N e M=0,55 Nm
B) Rx=-77,3 N; Ry=-20,7 N e M=0,55 Nm
C) Rx=20,7,3 N; Ry=77,3 N e M=0,55 Nm
D) Rx=0,55 N; Ry=77,3 e M=20,7 Nm
E) Rx=80,0 N; Ry=80,0 e M=0,55 Nm
22/10/2024 5
Questão
006
(Adaptada de BEER, 1995). Sabendo-se que a carga de ruptura do cabo BD
é de 90 KN e o pino em A tem um diâmetro de 9,5 mm e é feito de aço
com tenção última de cisalhamento igual a 345 MPa, determine o coeficiente
de segurança para o carregamento mostrado.
A) CS=4,52
X B) CS=2,89
C) CS=5,78
D) CS=3,52
E) CS=1,45
22/10/2024 6
Questão
007
(Adaptado de J. M. GERE, 2009). Um poste tubular de diâmetro externo d_2
está retido por dois cabos assentados com tensores (veja a figura). Os cabos são
tensionados girando os tensores, produzindo desta forma tenção nos cabos e
compressão no poste. Ambos os cabos estão tensionados com uma força e 32
KN. O ângulo entre os cabos e o chão é 60°, e a tensão e compressão
admissível é 6000 PSI. Se a espessura da parede do poste é 0,5 in qual é o
valor mínimo permitido do diâmetro externo d2?
A) (d2)min=6,38 cm
B) (d2)min=25,4 mm
X C) (d2)min=6,38 in
D) (d2)min=75,4 mm
E) (d2)min=75,4 in
Questão
008
O mancal de encosto está sujeito às cargas mostradas. Determine a tensão
normal média desenvolvida nas seções transversais que passam pelos pontos
A, B e C.
22/10/2024 7
Fonte: autor (2019)
A) A= 8,13 MPa; B=2,28 MPa ; C=1,98 MPa
B) A= 8913 MPa; B=2228 MPa ; C=1698 MPa
X C) A= 89,13 MPa; B=22,28 MPa ; C=16,98 MPa
D) A= 9,13 MPa; B=2,28 MPa ; C=6,98 MPa
E) A= 189,13 MPa; B=122,28 MPa ; C=116,98 MPa
