Curso Técnico em Eletrotécnica
Aluno:___________________________________________________________
Atividade 02
Formulário de Correção de Fator de Potência
Considerar a indústria Moinhos Tambari com uma potência de transformação instalada de 3.000 kVA em 13,80 kV e cuja a avaliação de sua carga num período de 24 horas foi adquirida através de um analisador de energia e está expressa na tabela. A partir de dados obtidos do formulário de faturação, iremos fazer agora a correção do fator de potência nos pontos críticos em que houve excedente de carga reativa indutiva.

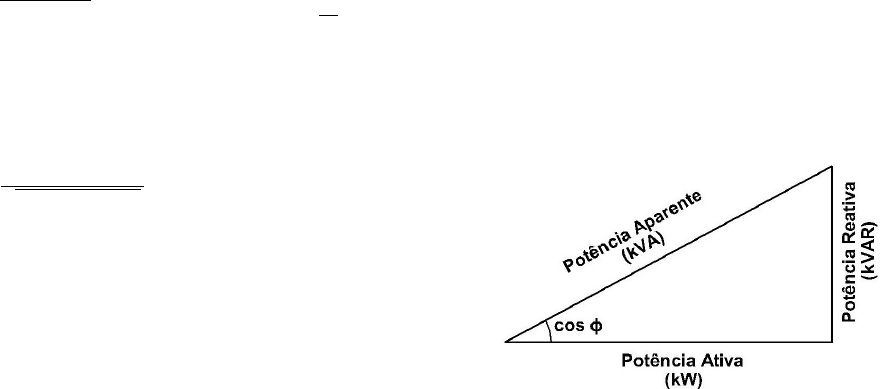

Triângulo das Potências
	Agora o aluno deve realizar a correção do fator de potência para os períodos aos quais o mesmo está abaixo de 0,92, para simplificar os cálculos deve-se pegar o maior e o menor valor de FP ABAIXO DE 0,92 – Ver na planilha em anexo – Tabela do Analisador de Energia.
Segue os passos:
1) Identificar os valores, maior e menor.
Maior:
Menor:
2) Identificar os valores de potência: Ativa, Reativa.
Para o FP de ______ tem-se:
· Potência ativa(P) = ________ kW
· Potência reativa(Q) = ________ kVAR
Para o FP de _____ tem-se:
· Potência ativa(P) = _______ kW
· Potência reativa(Q) = ______ kVAR
3) Deve-se calcular a potência aparente para os dois FPs.
Potência aparente(S)
Para o FP ____ :
Para o FP _____ :
4) Agora deve-se achar os ângulos referentes aos valores do FP, como também para o FP padrão 0,92.
Para o FP _____ :
Para o FP _____ :
Para o FP 0,92:
5) Deve-se aplicar a formula para o cálculo do banco de capacitores.
Para FP _____:
Para FP _____:
6) Conclusão: após realizar os cálculos para fazer a correção do fator de potência a empresa não mais irá pagar por excedente de carga reativa em seu sistema.
Relatório de troca de lâmpadas
A eficiência energética possui várias aplicações, na indústria existe diversas formas de aplicar eficiência energética, aqui trataremos de aplicar eficiência energética no sistema de iluminação onde dede-se substituir as lâmpadas existente por um modelo, mais eficiente e com uma nova tecnologia.
Abaixo sege o perfil do Galpão fabril da fábrica Tambari ode são dispostas as lâmpadas fluorescente de 52W, deve-se substituir as Lâmpadas Florescentes de 52W por Lâmpadas Led de 28W e calcular a economia em consumo de energia e em reais, as Lâmpadas funcionam 9 horas por dia e 22 dias por mês.
Características das lâmpadas:
	Tipo: Fluorescente
	Potência: 52W
	Fluxo Luminoso: 2600 lumens

	Tipo: LED
	Potência: 28W
	Fluxo Luminoso: 2600 lumens


Observamos que as lâmpadas possuem potência dissipada diferentes porem com o mesmo fluxo luminoso.
Iremos fazer a análise de viabilidade econômica, e para isso utilizaremos a formula a seguir para calcular o consumo mensal para os dois sistemas de iluminação.

Onde:
C (kWh) - Consumo de energia mensal;
W - Potência nominal da Lâmpada;
Q - Quantidade de lâmpadas no local;
 h - Horas de funcionamento por dia;
d – Dias de Funcionamento por mês.
Segue os passos:
1) Calculo para sistema de lâmpadas fluorescentes:
2) Calculo para sistema de lâmpadas Led:
3) Ao obter os dados equivalentes ao consumo de energia elétrica calcula-se então o custo mensal em Reais, para isso deve-se utilizar a seguinte equação:

Onde:
Ct (R$): Custo de energia mensal;·.
C (kWh): Consumo de energia mensal;
T (R$): 0,723 - Tarifa já com os impostos, referente a 1 kWh.
4) Custo mensal para lâmpadas fluorescentes:


5) Custo mensal para lâmpadas Led:


6) Tabela para comparativo de gastos de energia com os dois sistemas de iluminação.
	Modelo
	Nº de Lâmpadas
	Potência
(Watts)
	Tempo
(horas)
	Dias/mês
	Consumo mês(kWh)
	Custo mensal
(R$)
	Fluorescente






	Led






7) Calculando a economia mensal em R$.
Economia (R$/Mês) = Custo_Mensal_Fluorescente – Custo_Mensal_Led
8) Justificativa: O aluno deve justificar se o investimento é viável ou não, e informar qual o benefício a empresa terá com a troca das lâmpadas.
