SITUAÇÃO DE APRENDIZAGEM 1
CURSO TÉCNICO EM ELETROTÉCNICA
UC7 PROJETO ELÉTRICO PREDIAL
TÍTULO: FERNANDA EM “MEU PRIMEIRO EMPREGO”
Aluno: ________________________________________________________________
ATIVIDADE INDIVIDUAL
O desenvolvimento de um projeto de instalação elétrica predial, seja ele para unidade residencial ou comercial, se trata de um aprendizado fundamental para um futuro técnico em eletrotécnica.
Por este motivo devemos levar o técnico a aplicar os fundamentos e conceitos aprendidos, direcionando ele na elaboração de um projeto de instalações elétricas, capacitando esse profissional no mercado de trabalho. Para a atividade solicitada abaixo, use a tensão fornecida pela concessionária aqui de Goiás ENEL, ou seja, 380/220V.
Nessa atividade o aluno deverá realizar, nessa folha de resposta, levantamento das cargas elétricas através da previsão dos pontos de consumo (iluminação e tomadas), fazer previsão das potências elétricas e dividir os circuitos elétricos, tendo como referência a planta de arquitetura de uma residência (baixar e imprimir o anexo: Planta arquitetônica 01).

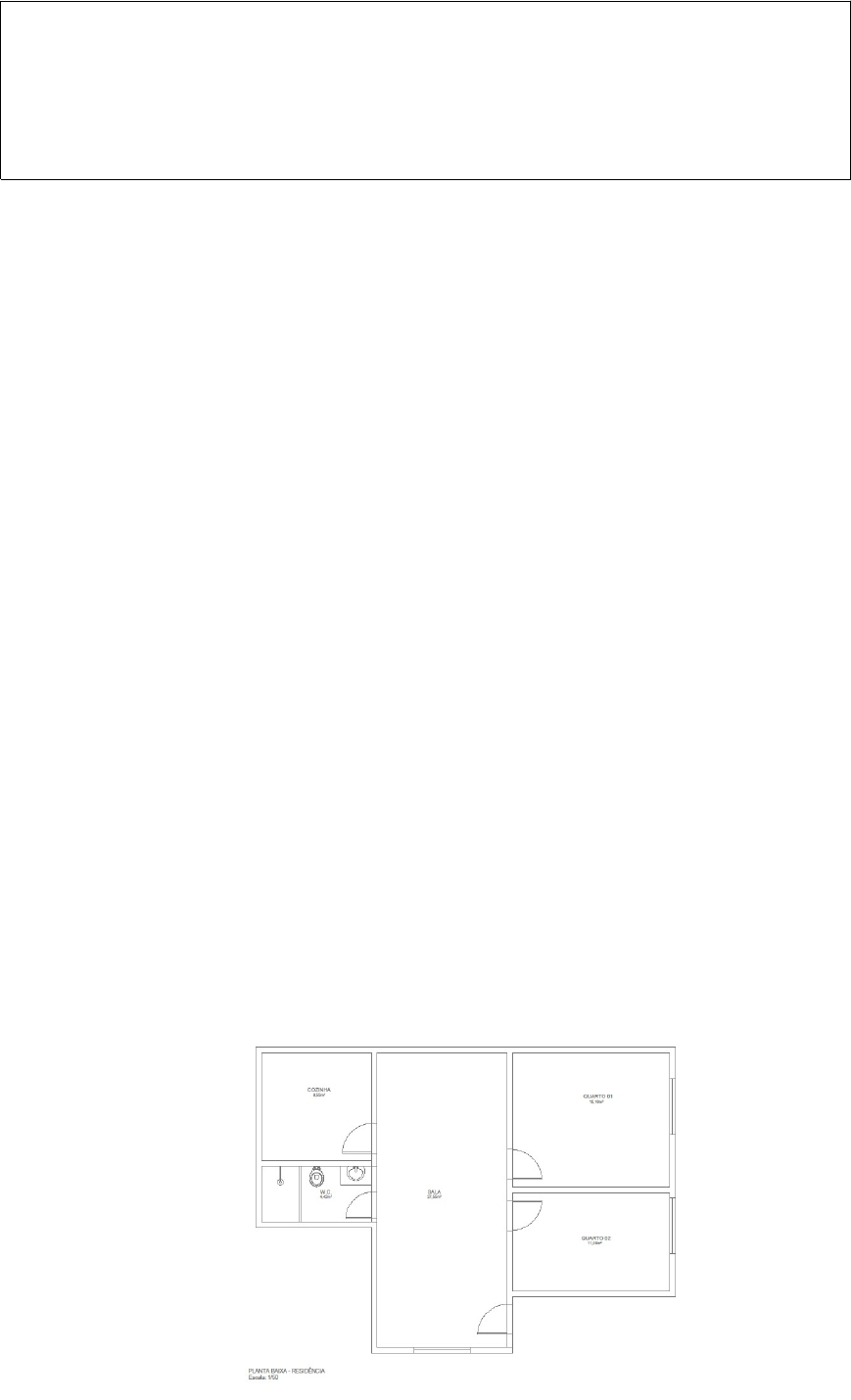

Figura 01: Imagem puramente ilustrativa da planta baixa
Dica: Faça o lançamento dos pontos de energia na plana e divida os circuitos conforme a NBR 5410, depois relacione aqui a carga total de cada circuito, conforme exemplo:
Circuito 01 – Iluminação – 08 luminárias de LED com potência de 9Watts – Total = 72Watts;
COZINHA
SALA
QUARTO 02
QUARTO 01
W.C.
Escala: 1/50
