Instituto Federal de Alagoas
Campus Palmeira dos Índios
ELETRICIDADE APLICADA
Curso: Engenharia Civil
Prof. Jakson do Nascimento




1. Implemente os esquemas unifilares a partir dos esquemas multifilares das Figuras a seguir.
Observação: Você deve identificar corretamente todos os condutores, retorno, número de lâmpadas,
entre outras informações do circuito.

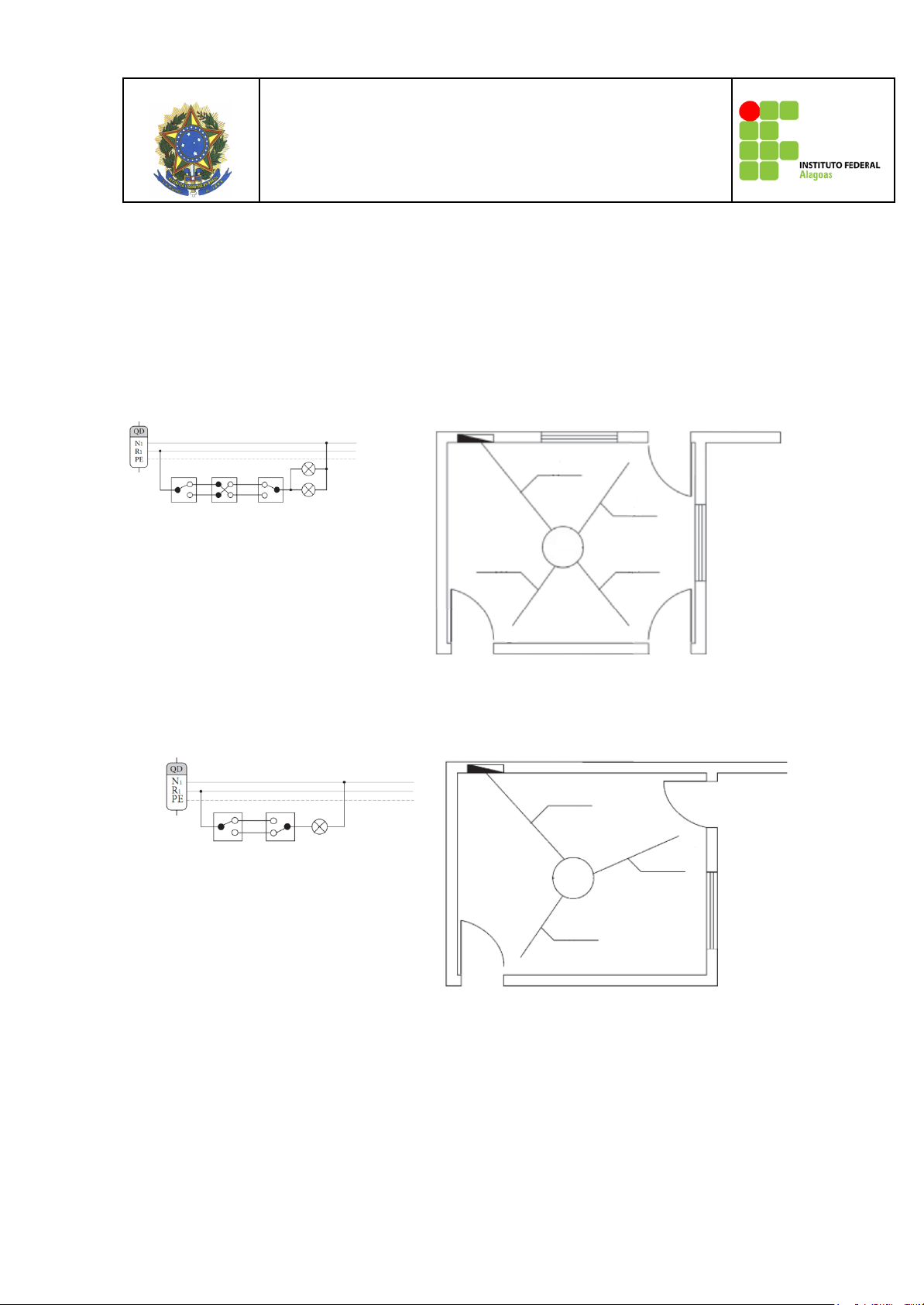

a) Comando de Iluminação de três pontos distintos.
Diagrama Multifilar

Representação unifilar em planta baixa

b) Comando de iluminação de dois pontos distintos.

Diagrama Multifilar

Representação unifilar em planta baixa
2. Considere a planta da Figura a seguir referente a um escritório comercial formado por uma sala
principal (SP), um banheiro (B) e uma sala de arquivos (SA), cujo projeto de instalação elétrica previu
três circuitos:
Circuito 1: constituído de dois pontos de luz na sala principal comandados simultaneamente por dois
interruptores paralelos, um ao lado da porta de entrada e outro ao lado da porta da sala de arquivos,
mais dois pontos de luz independentes, um na sala de arquivos e outro no banheiro, comandados por
interruptores simples.
Circuito 2: constituído de quatro tomadas TUG de 220 V na sala principal, duas tomadas TUG de 220 V
na sala de arquivos e uma tomada TUG de 220 V no banheiro.


Circuito 3: constituído de uma tomada TUE de 220 V para o ar-condicionado da sala principal.
No projeto da planta, foi previsto que uma parte dos eletrodutos dos circuitos das tomadas segue pelo
piso, de modo a desafogar os eletrodutos de parede, permitindo que eles tenham uma seção transversal
menor.
Neste contexto, complete a representação unifilar em planta baixa conforme as informações dispostas
na questão.

Para facilitar a identificação correta dos condutores no diagrama supracitado, o esquema multifilar dos
circuitos 1, 2 e 3 está apresentado na figura a seguir.










3. Implemente o esquema unifilar na planta baixa de uma loja de brinquedos, a partir do esquema
multifilar apresentado na figura a seguir. Vale ressaltar que o circuito do ar-condicionado é monofásico
(F+N) apesar de o diagrama multifilar apresentar a alimentação através de duas fases.


Planta baixa de uma loja de brinquedos










4. Ao analisar a figura abaixo indique o nome dos dispositivos utilizados (elementos indicados com os
números 1 e 2) para o comando de iluminação (nome dos interruptores empregados para realização
desse comando). Além disso, especifique, no mínimo, três locais onde estes interruptores podem ser
empregados.






5. (Situação 1) Sabendo-se que a figura a seguir trata-se de um diagrama funcional de uma lâmpada
comandada de quatro pontos distintos. Analise o diagrama funcional a seguir e responda as alternativas
que se seguem:

a) De acordo com o diagrama as conexões entre os interruptores e entre interruptores e lâmpada
estão corretos? Se não, por favor, explique qual procedimento é necessário para que estas
conexões fiquem adequadas.


b) Utilizando as simbologias adequadas faça a representação multifilar de uma lâmpada
comandada de quatro pontos distintos.


c) Utilizando as simbologias adequadas faça a representação unifilar de uma lâmpada comandada
de quatro pontos distintos em uma planta baixa com quatro pontos de entrada.


6. (Situação 2)


a) De acordo com o diagrama as conexões entre os interruptores e entre interruptores e lâmpada estão
corretos? Se não, por favor, explique qual procedimento é necessário para que estas conexões fiquem
adequadas.



7. (Situação 1) Analise o diagrama abaixo e assinale como verdadeiro ou falso as afirmações a seguir.


( ) Conforme o posicionamento dos contatos internos dos interruptores do diagrama a lâmpada está
acesa.
( ) O interruptor 3 trata-se de um interruptor paralelo e ao acionar este interruptor a lâmpada será
acesa.

( ) O interruptor 4 trata-se de um interruptor intermediário e ao acionar este interruptor a lâmpada será
acesa.
( ) O interruptor 1 trata-se de um interruptor paralelo e ao acionar este interruptor ocorrerá um
curto-circuito.
( ) O interruptor 2 trata-se de um interruptor intermediário e ao acionar este interruptor a lâmpada será
desligada.
( ) Para instalação desta lâmpada comandada por cinco pontos distintos foram utilizados dois
interruptores simples e três interruptores intermediários.
( ) Para instalação desta lâmpada comandada por cinco pontos distintos foram utilizados dois
interruptores intermediários e três interruptores paralelos.
( ) Para instalação desta lâmpada comandada de cinco pontos distintos foram utilizados dois
interruptores paralelos e três interruptores intermediários.





8. (Situação 2) Analise o diagrama abaixo e assinale como verdadeiro ou falso as afirmações a seguir.



( ) Conforme o posicionamento dos contatos internos dos interruptores do diagrama a lâmpada está
acesa.
( ) O interruptor 3 trata-se de um interruptor paralelo e ao acionar este interruptor a lâmpada será
acesa.

( ) O interruptor 4 trata-se de um interruptor intermediário e ao acionar este interruptor a lâmpada será
acesa.
( ) O interruptor 1 trata-se de um interruptor paralelo e ao acionar este interruptor ocorrerá um
curto-circuito.
( ) O interruptor 2 trata-se de um interruptor intermediário e ao acionar este interruptor a lâmpada será
desligada.
( ) Para instalação desta lâmpada comandada por cinco pontos distintos foram utilizados dois
interruptores simples e três interruptores intermediários.
( ) Para instalação desta lâmpada comandada por cinco pontos distintos foram utilizados dois
interruptores intermediários e três interruptores paralelos.
( ) Para instalação desta lâmpada comandada de cinco pontos distintos foram utilizados dois
interruptores paralelos e três interruptores intermediários.

9. Analise o diagrama funcional a seguir e verifique se há algum erro nas conexões e/ou instalação dos
dispositivos.Justifique sua resposta.
Instalação de interruptor conjugado com tomada
