Pincel Atômico - 06/11/2024 13:02:19 1/7
RAMON CUNHA DA
SILVA
Avaliação Presencial (EAD)
Atividade finalizada em 01/08/2024 18:06:10 (2360293 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
DESENHO MECÂNICO [1058766] - Avaliação com 20 questões, com o peso total de 51,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Mecânica - Grupo: EAD - 03/24 - EAD MEC [116680]
Aluno(a):
91594538 - RAMON CUNHA DA SILVA - Respondeu 20 questões corretas, obtendo um total de 51,00 pontos como nota
[200_664]
Questão
001

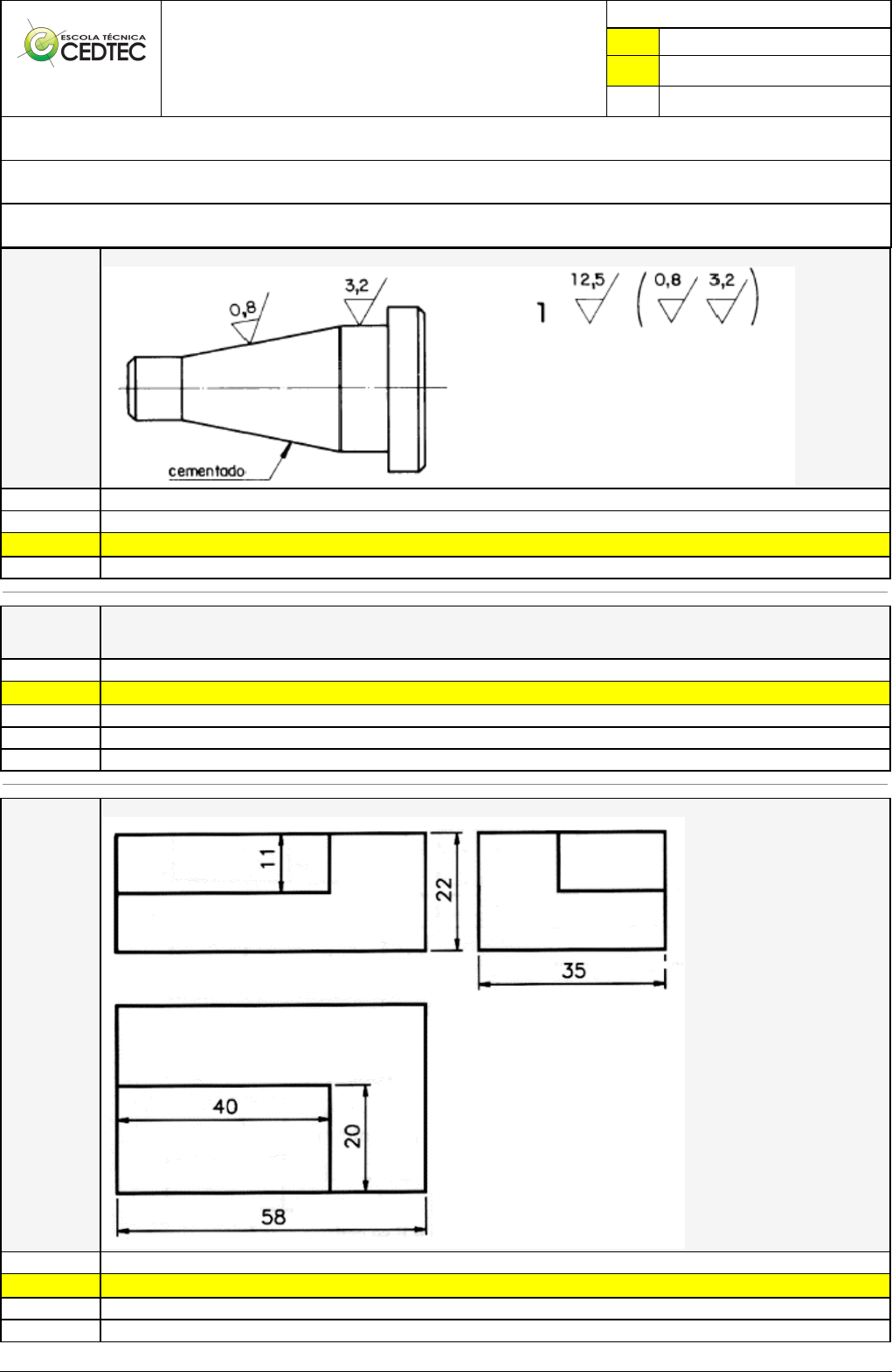

Analise o desenho técnico e marque a resposta correta.
A classe de rugosidade que a maioria das superfícies da peça deverá receber será de 12,5 µm
A menor rugosidade permitida é de 0,8 µm
X A maioria das superfícies da peça deverá receber uma rugosidade Ra de 12,5 µm
Toda a peça deverá ser cementada
[200_668]
Questão
002
A seguir estão indicadas as dimensões efetivas de algumas peças produzidas. Qual a alternativa que apresenta um ajuste com folga?
Diâmetro do eixo: 50,011 mm; diâmetro do furo: 50,006 mm.
X Diâmetro do eixo: 50,012 mm; diâmetro do furo: 50,015 mm.
Diâmetro do eixo: 50,018 mm; diâmetro do furo: 50,002 mm.
Diâmetro do eixo: 50,016 mm; diâmetro do furo: 50,008 mm.
Diâmetro do eixo: 50,1 mm; diâmetro do furo: 50,01 mm.
[350245_9551]
Questão
003
Analise o desenho técnico e assinale as cotas básicas da peça:
22, 58, 11
X 22, 58, 35
40, 22, 35
58, 20, 40
Pincel Atômico - 06/11/2024 13:02:19 2/7
40, 20, 11
[350245_54778]
Questão
004
Qual o sistema de cotagem foi aplicado na peça abaixo?
X Cotagem aditiva
Cotagem de raios
Cotagem isométrica
Cotagem em cadeia
Cotagem básica
[363_656]
Questão
005 De acordo com o símbolo da NBR 8404:
A remoção de cavaco é facultativa e a superfície com rugosidade mede Ra = 3,2 µm.
A remoção de cavaco não é permitida e a superfície com rugosidade mede Ra = 3,2 µm.
A rugosidade é caracterizada por uma superfície usinada, sem mais detalhes.
X A remoção de cavaco é exigida e a superfície deverá ter no máxima de 3,2 µm de rugosidade.
A rugosidade mínima permitida é de 3, 2 µm.
[350245_9562]
Questão
006
Observe a vista frontal representada a seguir e marque a lateral que lhe corresponde.
X
Pincel Atômico - 06/11/2024 13:02:19 3/7
[350245_54775]
Questão
007
Na cotagem de chanfros, em qual situação as cotas podem ser posicionadas em uma única linha?
Quando os lados formarem ângulos retos.
Quando os lados formarem ângulos rasos.
Quando os lados formarem ângulos agudos.
Quando os dois lados forem diferentes.
X Quando os dois lados forem iguais.
[350245_6790]
Questão
008
Assinale a alternativa que completa corretamente a afirmação:
Corte total é aquele que ......................................
Divide a peça horizontalmente em qualquer parte.
Atinge apenas as partes maciças da peça e uma parte dela.
X Atinge a peça em toda sua extensão
Mostra todos os elementos internos da peça
[350245_54792]
Questão
009
Marque com um X a alternativa que corresponde à parte simétrica da meia vista representada abaixo:
X
Pincel Atômico - 06/11/2024 13:02:19 4/7
[350245_54660]
Questão
010
Qual é o tipo de corte apresentado abaixo?
Parcial
Transversal
Em desvio
Total
X Meio-corte
[363_659]
Questão
011
Quando dois ou mais elementos são associados pode ser necessário determinar a orientação precisa de um em relação ao outro para
assegurar o bom funcionamento do conjunto. Observe o desenho técnico abaixo e marque a afirmativa correta.
A furação superior deverá estar inclinada, com 0,02 mm de tolerância da furação inferior
X A furação superior deverá estar paralela, com 0,02 mm de tolerância da furação inferior
A furação superior deverá estar concêntrica, com 0,02 mm de tolerância da furação inferior
A furação superior deverá estar retilínea, com 0,02 mm de tolerância da furação inferior
A furação superior deverá estar perpendicular, com 0,02 mm de tolerância da furação inferior
[363_658]
Questão
012
Um lote de peças foi produzido a partir do desenho técnico abaixo. Qual o tipo de ajuste da peça?
Com interferência
Justo
É impossível determinar o tipo de ajuste
Com folga
X Incerto
Pincel Atômico - 06/11/2024 13:02:19 5/7
[363_660]
Questão
013
A seguir estão representadas duas peças 1 e 2, respectivamente. Quais as tolerâncias geométricas atribuidas a cada uma?
Peça 1 e 2: batimento radial
Peça 1 e 2: batimento axial
Peça 1: batimento axial; Peça 2: posição
X Peça 1: batimento axial; Peça 2: batimento radial
Peça 1: batimento radial; Peça 2: batimento axial
[363_654]
Questão
014
Analisando o desenho, podemos afirmar que:
A menor rugosidade permitida na peça é de 9 µm
O corte aplicado no desenho foi o corte com desvio
O corte aplicado no desenho foi o meio corte
X No desenho da peça foi aplicado o encurtamento
A peça não poderá ser usinada
[350246_6785]
Questão
015
 Observe as vistas ortográficas e responda: qual das vistas está representada em corte:

Vista superior
X Vista lateral esquerda
Vista Inferior
Vista Frontal
Vista posterior
[350246_6786]
Questão
016
Imagine o modelo a seguir, secionado por dois planos de corte, como mostra a ilustração, e assinale a alternativa que indica em qual
vista o corte seria representado:
Pincel Atômico - 06/11/2024 13:02:19 6/7
Vista superior e Vista Lateral Esquerda.
Vista Lateral Esquerda e Vista de Planta.
X Vista de Frontal e Vista Lateral Esquerda.
Vista Frontal; Vista superior.
Vista Frontal e Vista Lateral Direita
[350247_6779]
Questão
017
Analise as vistas ortográficas e assinale o tipo de material usado na produção da peça demonstrada:
Cobre
Vidro
Aço Carbono
X Ferro Fundido
Alumínio
[350247_6780]
Questão
018
Assinale as vistas ortográficas, em corte, que correspondem ao modelo em perspectiva com indicação de dois planos de corte:
X
Pincel Atômico - 06/11/2024 13:02:19 7/7
[526_674]
Questão
019
Analise o desenho técnico abaixo. A tolerância aplicada neste desenho é...
Retilineidade
Simetria
Coaxilidade
X Posição
Batimento
[350247_5268]
Questão
020
Em um desenho onde a cota define a medida nominal com diâmetro de 30mm com um afastamento inferior de 0,14mm e afastamento
superior de 0,25mm, qual a tolerância final dessa medida?
0,39mm
0,15mm
0,16mm
X 0,11mm
0,05mm
