Faculdade Uniaraguaia
Alunas: Leticia M e Thays N
Professor: Havanio
Projeto III
MORADIAS INFANTIS /
ROSENBAUM® + ALEPH ZERO
ESTUDO DE CASO – PRÉ-DIMENSIONAMENTO
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
2017
FICHA TÉCNICA
Nome da Obra: Moradias Infantis / Rosenbaum® + Aleph Zero
Tema: Moradia
Arquitetos: Rosenbaum (Marcelo Rosenbaum, Adriana Benguela)
Aleph Zero (Gustavo Utrabo, Pedro Duschenes)
Paisagista: Raul Pereira Arquitetos Associados
Ano do Projeto: 2015
Data da construção: 2017
Área do Projeto: 23.344 m²
Localização: Formoso do Araguaia, Brasil
 Colégio Dr. Dante Pazzanese ou Fazenda-escola Canuanã
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
2017
SOBRE OS
ARQUITETOS
 Arquitetos do escritório Rosenbaum:
 Marcelo Rosenbaum, é brasileiro e professor Honoris Causa de
arquitetura. Desenvolveu o Design Essencial, tecnologia social que
busca conectar arquitetura e design em prol da inclusão social;
 Adriana Benguela, sócia do Marcelo desde de 2004, faz partes de
projetos que impactam comunidades inclusive é co-fundadora do
Instituto A Gente Transforma;
 Arquitetos do escritório Aleph Zero:
 Gustavo Utrabo, brasileiro e formado no Paraná, seus projetos se
destacam pelas inovações frutos de pesquisa e experimentações, onde
ouvir é mais importante;
 Pedro Duschenes, brasileiro, com muitos prêmios pelo mundo de
impactos sociais;
LOCALIZAÇÃO
 Sua localização fica às margens do Rio Javaés,
no Formoso do Araguaia, no Tocantins, com
mais de 23mil metro quadrdaos, no lado
oposto da fronteira sudoeste do Parque
Indígena do Araguaia, a 300 km de Palmas.
 Sua estrada é de díficil acesso, por isso foi
caracterizado por uma arquitetura vernacular e
materiais de fácil transporte e algumas já pré-
fabricadas;
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
CLIMA
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
 Amazônica
Cerrado
 Pantanal
Altas temperaturas;
Períodos chuvosos e outros de seca;
Ficam enttre os biomas da Floresta
Amazônica, Cerrado e Pantanal;
1
2
3
1.1 –LOCAL DE IMPLANTAÇÃO DO EDIFÍCIO
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
Legenda
BR TO-181
Avião
Transporte pelo rio
1
2
3


1.2–FORMA DE
IMPLANTAÇÃO
 - A inclinação da topografia é suave ao longo do terreno;
- Conta com diversos serviços oferecidos no entorno imediato;
 - Como diz no site da Revista Área (2018), as vilas ficam em lugares
estratégicos para guiar o crescimento da fazenda, organizando o
território e configurando uma melhor leitura espacial.
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
Legenda
Moradas infantis
Moradas infantis - 2º ao 5º ano
Colégio - Ensino fundamental
Colégio - Ensino médio
Refeitório
Biblioteca
Unidade de saúde
Secretaria
1.3–ACESSOS
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO



Legenda
Acesso a Morada Infantil
Acesso a Fazenda
Caminho de acesso as Moradas Infantis
Moradas infantis
 Cada edifício de moradia infantil possui três
acessos pelas vias em que estão inseridos,
conforme mostra, mas o prédio em si tem todo
o perímetro aberto, favorecendo o acesso em
qualquer lado da edificação. Nos acessos
apontados na implantação, há pavimentação no
caminho até a chegada no edifício, demarcando
a entrada.
1.4–VISUAIS E
PERSPECTIVAS
DOMINANTES
Materiais escolhidos são parecidos e com a
mesma tipologia dos encontrados nas casas
e ambientes da região;

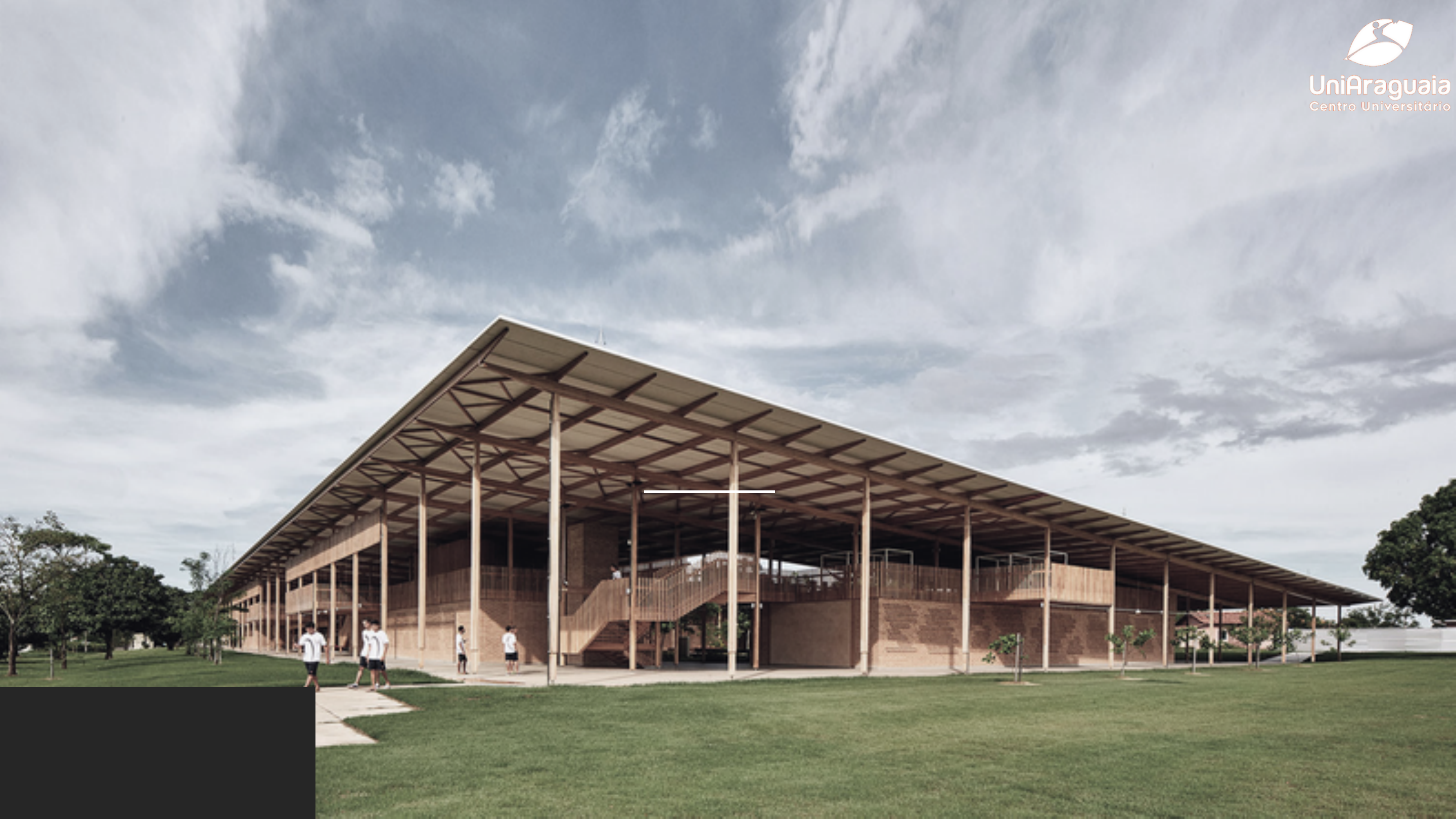

Em uma perspectiva do projeto observa que
este é um volume único, ao redor se
encontra grama e algumas árvores mais
distantes;
Sua altura Trás iponência;
Suas cores terrosas se destacam em meio
ao verde;
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
Origem e desenvolvimento do projeto
Nasce de imersões que aprofundaram a compreensão do contexto.
Primeira imersão: interação com alunos que não percebiam a escola como sua
verdadeira casa.
Integração cultural e técnicas construtivas
Localização: região de trabalho manual na agricultura e herança indígena.
Uso de técnicas construtivas locais para integração cultural e identitária.
Exploração de raízes e cultura
Reflexão sobre referências e experiências ancestrais das crianças.
Influência da cultura cabocla e indígena Javaé, valorizando a relação com a
natureza.
1.5–COMPATIBILIDADE
FORMAL
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
DEFINIÇÃO ESPACIAL
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
CONFIGURAÇÃO FORMAL DO EDIFÍCIO- OLHANDO POR FORA
VOLUME E
HIERARQUIA
O edfício é composto por volumes;
Sua cobertura solta é composto por uma
forma plana;
São 9 volumes no andar térreo e 7 no
pavimento superior;
Os volumes tem o mesmo tamanho;
A organização dos volumes resulta na
amplitude visual;
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
ESTRUTURA
E FORMA
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
Os pilares e vigas aparentes do edifício
torna parte integrante da sua forma,
valorizando assim toda sua composição de
estruturas;
O telhado tem forma plana, se destaca
entre os volumes que compôem o edifício,
existem blocos retângulares em seu
entorno;
 Em uma vista por cima, observa se sua
forma retangular com 3 quadrados vazios
no meio;
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
 O edifício é simétrico, o que transmite uma
sensação de equilíbrio, ordem e harmonia;
Suas áreas de convivência, varandas, janelas e
posições das escadas causam esse espelhamento;
Os cheios e vazios se intercalam e criam um
equilibrío;
EQUILÍBRIO
Bloco de Dormitórios Bloco de Dormitórios
A construção apresenta uma volumetria simples, desenvolve-se horizontalmente com até 2
pavimentos e funciona dividida em múltiplos blocos de dormitórios pequenos com uma
integração através da circulação vertical.
Configuração tecnológica
Contorno da Fachada
Grandes Beirais Legenda
Circulação Vertical
SIMETRIA / VOLUME
CORTE AA’’
CORTE BB’’
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
SIMPLICIDADE
 Sua composição é simples, visto que os
elementos usados possuem formas
geométricas reconhcidas;
 Torna todo esse arranjo uma estrutura
visualmente limpa e organizada
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
MATERIAS E
TEXTURAS
Texturas terrosas com os tijolos de adobe;
Madeira;
Piso de concreto polido;
Estacas de madeira;
Madeira laminada colada;
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
Tijolos de adobe
Madeira
Madeira
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
A sequência dos pilares e guarda corpo fazem com
que o projeto tenha um ritmo;
O guarda corpo forma outra sequeência;
Por isso pode se dizer que a composição é ritmada;
RITMO
CHEIOS E
VAZIOS
Sua arquitetura é composta
por vazios, observa se na
imagem, em que se vê mais
espaços para circulação do ar;
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
OLHANDO POR DENTRO:
CONFIGURAÇÃO DO ESPAÇO
ARQUITETÔNICO
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
Legenda
Área Íntima
Área de uso comum
Circulação Vertical
Acesso Principal
WARDIERE INC.
PLANTA TÉRREA
Térreo
Jardim Descoberto1.
Bloco de Dormitórios2.
Acesso ao segundo Pav.3.
No pavimento térreo estão localizados os dormitórios, cada um com três beliches, além
de lavanderia e banheiro. Cada residência conta ainda com três grandes pátios centrais
que criam uma sensação de quintal com o paisagismo local, integrando
harmoniosamente os ambientes exteriores e interiores (ROSENBAUM, 2018). Os
quintais são espaços de descanso, completos com redes e bancos, proporcionando
tranquilidade, isolamento e inclusão para as crianças. Há também a presença de um
espelho d’água no centro do jardim, que recebe água da cobertura e devolve o excesso
para o rio Javaé, num diálogo com a natureza (ROSENBAUM, 2018).
Forma retangular, trazendo aspecto simples
Setorização dos volumes bem definidas
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
PLANTA SUPERIOR
No pavimento superior, encontram-se áreas de jogos, estudo e TV ligadas
à casa, criando um ambiente de casa, longe da ideia de alojamento
(ROSENBAUM, 2018).
Legenda
Área de Lazer
e convivio
Sala de estudos
Circulação
 Vertical
Sala de TV
Utilização em maior evidencias de formasretangulares, porém com espaços que são flexiveis
Legenda
Área de estudo
Camas
Lavanderia
Banheiros
Acessos
DORMITÓRIOS
FORMA DAS PLANTAS
Analisando as fachadas principais na figura acima, nota-se que
ambas são iguais e encontra-se a presença da simetria, do ritmo
através da sequência dos pilares e dos cheios e vazios que os
dormitórios criam abaixo da grande cobertura
SIMETRIA
FACHA FRONTAL
FACHA POSTERIOR
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
Pátio interno que configura o
espaço de transição entre interior e
exterior das moradas ampliando o
domínio visual.
O volume do edifico engloba o patio
externo, trazendo o paisagismo
para compor os ambientes.
Exterior, Interior e Entorno Jardins
Circulação que configura o espaço
de transição entre interior e exterior
das moradas com o pátio interno.
Conexões
CONEXÕES ESPACIAIS INTERNAS
USO DOS ESPAÇOS
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
Luz natural utilizada em abundância,
elementos vazados promovem aos
ambientes jogo de luz e sombra e
conexões com o exterior
Elementos Vazados
Nas faces voltadas para o exterior
dos dormitórios, foram dispostos os
tijolos de adobe em ordem
alternada, deixando espaços entre
eles para favorecer a ventilação
cruzada
Fachada em tijolos de adobe espaçados.
LUZ E SOMBRA
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
 Para não ter erro, foi feito uma
maquete em tamanho real
próximo a construtora;
Para se proteger os construtores das
tempestades e altas temperatura foi
feito a cobertura primeiro;
 As peças foram dimensionadas
para ter no máximo 9 metros,
afim de facilitar o trasnporte;
CURIOSIDADES
MORADIAS INFANTIS / ROSENBAUM® + ALEPH ZERO
CONCEITO E PARTIDO
LEGENDA
SETOR PV MASCULINO
SETOR PV FEMININO
SETOR EDUCACIONAL
LAZER
SERVIÇO
SETOR ADIMINISTRATIVO
SETOR SOCIAL
FORMA BRUTA
DESENVOLVIMENTO
DOS BLOCOS
FORMA FINAL
CENTRO DE ACOLHIMENTO INSTITUCIONAL PARA
CRIANÇAS E ADOLESCENTES NA CIDADE DE GOIÂNIA - GO
O PROJETO BUSCA INCLUIR UM ESPAÇO PARA EVENTOS CULTURAIS,
SOCIAIS E EDUCATIVOS, SERVINDO COMO UM PONTO DE ENCONTRO PARA A
COMUNIDADE. BUSCA CRIAR UM LOCAL VIBRANTE PARA FESTIVAIS, FEIRAS
E EXPOSIÇÕES, PROMOVENDO O ENGAJAMENTO SOCIAL E DESTACANDO O
PAPEL DO CENTRO COMO AGENTE TRANSFORMADOR. AO ACOLHER
EVENTOS PÚBLICOS, O PROJETO VISA FORTALECER LAÇOS COMUNITÁRIOS
E TORNAR O CENTRO UMA REFERÊNCIA CULTURAL E SOCIAL NA REGIÃO.
CENTRO DE ACOLHIMENTO INSTITUCIONAL PARA
CRIANÇAS E ADOLESCENTES NA CIDADE DE GOIÂNIA - GO
CENTRO DE ACOLHIMENTO INSTITUCIONAL PARA
CRIANÇAS E ADOLESCENTES NA CIDADE DE GOIÂNIA - GO
LEGENDA
SETOR PV MASCULINO
SETOR PV FEMININO
SETOR EDUCACIONAL
LAZER
SERVIÇO
SETOR ADIMINISTRATIVO
SETOR SOCIAL
CENTRO DE ACOLHIMENTO INSTITUCIONAL PARA
CRIANÇAS E ADOLESCENTES NA CIDADE DE GOIÂNIA - GO
Setor Social
Ambientes Atividades Mobiliários Área
Hall de Acesso
Recepção de visitantes,
orientação inicial
Sofás, mesas de apoio,
painéis informativos, Tvs
30 m²
Recepção
Atendimento ao público,
registro de entrada
Balcão de recepção, cadeiras,
computadores
25 m²
Sala de Visitas
Reuniões com familiares,
atendimentos sociais
Mesas, cadeiras confortáveis,
sofá
20 m²
Banheiros Feminino e
Masculino PCD
Acessibilidade e higiene
Cabines acessíveis, barras de
apoio
15 m² (cada)
Sala de Estar
Convivência, atividades de
lazer e relaxamento
Sofás, poltronas, mesa de
centro, estantes
35 m²
Lavatório Higiene pessoal
Pias, espelhos, dispensadores
de sabonete e toalhas
10 m²
Refeitório Alimentação e socialização
Mesas, cadeiras, balcão de
refeições
40 m²
Setor Administrativo e Corpo profissional
Ambientes Atividades Mobiliários Área
Sala de Arquivos
Armazenamento e
organização de documentos
Estantes, armários, mesas de
trabalho
20 m²
Sala de Reuniões
Reuniões da equipe,
planejamento e discussões
Mesa de reunião, cadeiras,
projetor, Tv
25 m²
Sala Psicólogo
Atendimentos individuais e
terapia
Sofá, poltronas, mesa,
cadeira, estantes
15 m²
 Sala Assistente Social
Atendimento a famílias e
grupos
Mesa, cadeiras, armários,
material de apoio
15 m²
Sala Nutricionista
Avaliações nutricionais e
planejamento de cardápios
Mesa, cadeiras,
equipamentos de avaliação
(balança, etc.)
15 m²
Coordenação Geral
Gestão do centro,
supervisão da equipe
Mesa de trabalho, cadeiras,
computadores, armários
20 m²
Setor Serviço
Ambientes Atividades Mobiliários Área
Área de estacionamento Estacionamento de veículos
Espaço aberto, placas de
sinalização
 92,16 m²
Área de descarte
Descarte de resíduos e
materiais recicláveis
Lixeiras, contêineres de
reciclagem
20 m²
 Banheiros Feminino e
Masculino PCD
Acessibilidade e higiene
Cabines acessíveis, barras de
apoio
15 m² (cada)
Vestiários
Troca de roupa dos
funcionários
Bancos, armários, cabines 25 m²
DML
Armazenamento de
materiais de limpeza
Prateleiras, armários 15 m²
Despensa
Armazenamento de
alimentos
Prateleiras, caixas
organizadoras
20 m²
Louçaria
Armazenamento de louças e
utensílios de mesa
Prateleiras, armários 15 m²
Setor Serviço
Ambientes Atividades Mobiliários Área
Copa
Preparação de lanches e
refeições
Mesa, cadeiras, pia, armários,
utensilios de cozinha
20 m²
Descanso Funcionários
Área para descanso e pausa
dos funcionários
Sofás, cadeiras, mesas de
apoio
30 m²
Portaria
Controle de acesso e
segurança
Balcão de recepção, cadeiras,
sistema de monitoramento
84 m²
Lavanderia
Lavagem e secagem de
roupas
Máquinas de lavar, secadoras,
cestos
18 m²
Depósito de rouparia
Armazenamento de roupas
de cama e banho
Prateleiras, armários 18 m²
Roupeiro
Armazenamento de
uniformes e roupas de
funcionários
Armários, cabides 7 m²
Higienização de Utensílios
Limpeza de utensílios de
cozinha
Pias, prateleiras, suportes
para utensílios
7 m²
Setor Serviço
Ambientes Atividades Mobiliários Área
Paramentação
Preparação de alimentos
antes da refeição
Mesas, utensílios de cozinha,
equipamentos 15 m²
Preparo Preparação de refeições Mesas de trabalho, bancadas 15 m²
Cocção Cozimento de alimentos
Fogões, fornos, panelas,
utensílios de cozinha 9 m²
Distribuição
Serviço de refeições para os
acolhidos
Mesas de distribuição,
bandejas 60 m²
Higienização de Alimentos
Limpeza e manipulação
segura de alimentos
Pias, mesas de higienização 5,5 m²
Depósito de Secos
Armazenamento de
alimentos secos
Prateleiras, caixas
organizadoras
15 m²
Depósito de Refrigerados
Armazenamento de
alimentos perecíveis
Geladeiras, freezers 15 m²
Setor Educacional
Ambientes Atividades Mobiliários Área
Sala para oficinas e cursos
Realização de oficinas e
cursos variados
Mesas, cadeiras, quadro
branco, material didático
60m²
Biblioteca
Leitura, pesquisa e
empréstimo de livros
Estantes, mesas de leitura,
cadeiras, computadores
100m²
Auditorio
reunião, eventos,
palestras, etc
cadeiras, projetor 150m²
Laboratórios de informática
Aulas de informática,
acesso à tecnologia
Computadores, mesas,
cadeiras, impressoras
60m²
 Ambiente de estudo
Estudo individual e em
grupo
Mesas de estudo,
cadeiras, painéis de aviso
60m²
Setor Privado
Ambientes Atividades Mobiliários Área
Salas de acolhimento
Acolhimento e interação
com os jovens
Sofás, mesas, cadeiras,
brinquedos
90m²
Quartos cuidadores
Alojamento dos
cuidadores
Camas, armários, mesas,
cadeiras
60m²
Banho cuidadores
Higiene pessoal dos
cuidadores
Pias, chuveiros, armários
de toalete
20m²
Berçário 0 a 04 anos
Cuidado e atividades
para bebês e crianças
Berços, trocadores,
brinquedos, cadeiras para
mães
 90m²
Suítes 04 a 06 anos
(masculino e feminino)
Alojamento de crianças
Camas, armários, mesas,
cadeiras
90m²
Suítes 07 a 10 anos
(masculino e feminino)
Alojamento de crianças
Camas, armários, mesas,
cadeiras
90m²
Suítes 11 a 14 anos
(masculino e feminino)
Alojamento de crianças
Camas, armários, mesas,
cadeiras
90m²
Suítes 15 a 18 anos
(masculino e
feminino)
Alojamento de
crianças
Camas, armários,
mesas, cadeiras
90m²
Lazer Externo Praça
Ambientes Atividades Mobiliários Área
Praça
Atividadesrecreativas,
socialização,
jogos e eventos
ao ar livre
Bancos, mesas,
mesas de jogos,
playground, área
verde
210m²
