Flexão
342
Resolução: Steven Róger Duarte
 ∑
 (i)(Bzk – Byj) + (2i + 0,1j)(- 400k) + (2i – 0,1j)(-400k) + (3i)(Ayj + Azk) + (4i – 0,06k)(-150j) + (4i + 0,06k)(-150j) = 0
 (1.600 – Bz – 3Az)j + (3Ay – By – 1.200)k = 0 ; 3Az + Bz = 1.600 [1] ; 3Ay – By = 1.200 [2]
 ∑ Resolvendo [1], [2], [3] e [4], obtemos:
 Ay – By – 300 = 0 [3] ; Ay = 450 N ; By = 150 N
 ∑ Az = 400 N Bz = 400 N
 Az + Bz – 800 = 0 [4]

 √

 √( ) ( ) ;






( )
 = 161 MPa

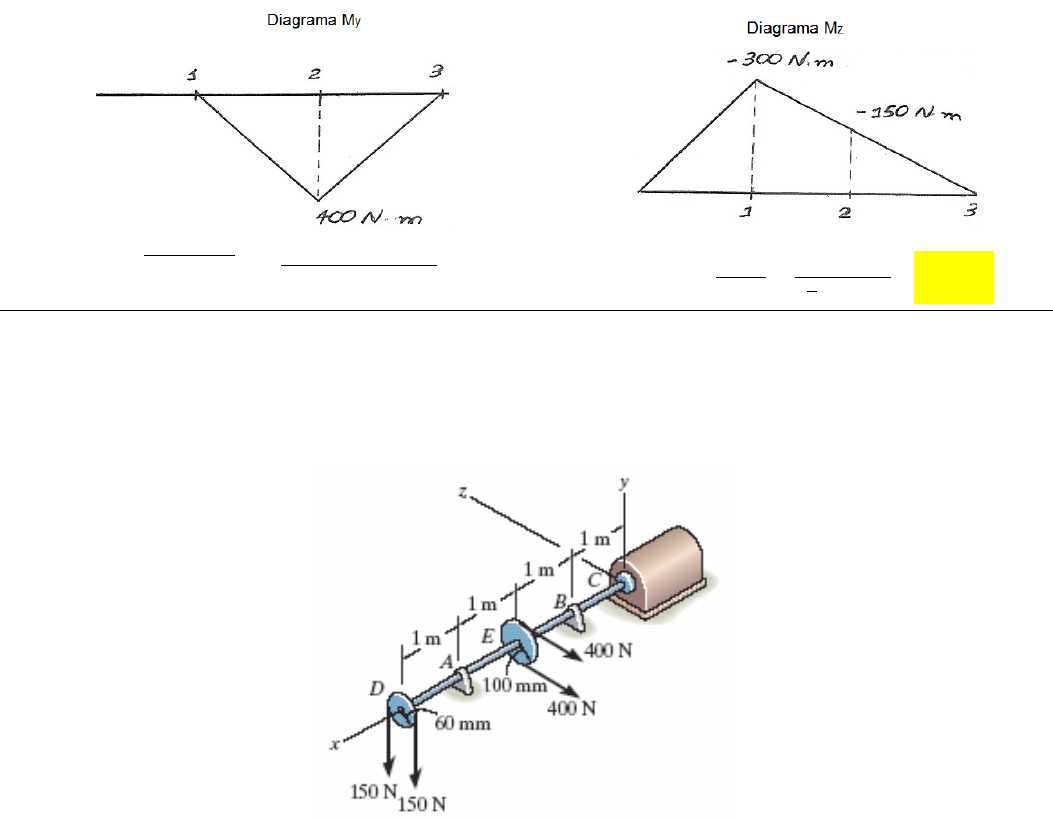

6.109. O eixo está sujeito às cargas vertical e horizontal de duas polias, como mostra a figura, e está
apoiado em dois mancais em A e B, que não oferecem nenhuma resistência à carga axial. Além do mais,
podemos considerar que o acoplamento ao motor em C não oferece nenhum apoio ao eixo. Determine o
diâmetro d exigido para o eixo se a tensão de flexão admissível para o material for ζadm = 180 MPa.

Figura 6.109

 ∑
 (i)(-Byj – Bzk) + (2i + 0,1j)(- 400k) + (2i – 0,1j)(-400k) + (3i)(Ayj + Azk) + (4i – 0,06k)(-150j) + (4i + 0,06k)(-150j) = 0
 (1.600 – Bz – 3Az)j + (3Ay – By – 1.200)k = 0
3Az + Bz = 1.600 [1] ; 3Ay – By = 1.200 [2]
Flexão
343
Resolução: Steven Róger Duarte
 ∑ Resolvendo [1], [2], [3] e [4], obtemos:
 Ay – By – 300 = 0 [3] ; Ay = 450 N ; By = 150 N
 ∑ Az = 400 N Bz = 400 N
 Az + Bz – 800 = 0 [4]

 √

 √( ) ( )




( )



 c = 14,46 mm
 d = 2c = 2 x 14,46 = 28,9 mm
6.110. A tábua é usada como uma trave de assoalho simplesmente apoiada. Se um momento fletor M =
1,2 kN.m for aplicado a 3º em relação ao eixo z, determine a tensão desenvolvida na tábua no canto A.
Compare essa tensão com a desenvolvida pelo mesmo momento aplicado ao longo do eixo z (θ = 0º).
Qual é o ângulo para o eixo neutro quando θ = 3º? Comentário: Normalmente, as tábuas do assoalho
seriam pregadas à parte superior da viga de modo que θ~0º e a alta tensão devido a um mau alinhamento
eventual não ocorreria.

 Figura 6.110
 ( ) ;


 = 1,5625 x 10
-6
 m
4
 ( )


 = 1,40625 x 10
-5
m
4






 = 7,40 MPa (T) ; ( )


 ( )
Para θ = 0°, temos: M = 1,2 kN.m ;




 = 6,40 MPa (T)
Flexão
344
Resolução: Steven Róger Duarte
6.111. Considere o caso geral de uma viga prismática sujeita às componentes de momento fletor My e Mz,
como mostra a figura, quando os eixos x, y, z passam pelo centroide da seção transversal. Se o material
for linear elástico, a tensão normal na viga é uma função linear da posição tal que . Usando
as condições de equilíbrio ∫ ∫
 ∫

, determine as constantes a, b e c e
mostre que a tensão normal pode ser determinada pela equação [ ( ) (
 ) ] (
 ), onde os momentos e produtos de inércia são definidos no Apêndice A.

Figura 6.111
*6.112. O eixo de aço de 65 mm de diâmetro está sujeito a duas cargas que agem nas direções
mostradas na figura. Se os mancais em A e B não exercem uma força axial sobre o eixo, determine a
tensão de flexão máxima absoluta desenvolvida no eixo.

 Figura 6.112
 ∑
 (1,25i)(-3,464j – 2k) + (2,25i)(- 3,464j + 2k) + (3,5i)(Ayj - Azk) =0
 (3,5Az - 2)j + (3,5Ay – 12,124)k = 0 ; 3,5Az – 2 = 0 [1] ; 3,5Ay – 12,124 = 0 [2]
Resolvendo [1] e [2], obtemos: Ay = 3,464 kN e Az = 0,571 kN

 √

 √( ) ( ) ;






( )
 = 163 MPa
Flexão
345
Resolução: Steven Róger Duarte
6.113. O eixo de aço está sujeito às duas cargas que agem nas direções mostradas na figura. Se os
mancais em A e B não exercerem uma força axial sobre o eixo, determine o diâmetro exigido para o eixo,
se a tensão de flexão admissível for ζadm = 180 MPa.

Figura 6.113


 ∑
 (1,25i)(-3,464j – 2k) + (2,25i)(- 3,464j + 2k) + (3,5i)(Ayj - Azk) =0
 (3,5Az - 2)j + (3,5Ay – 12,124)k = 0 ; 3,5Az – 2 = 0 [1] ; 3,5Ay – 12,124 = 0 [2]
Resolvendo [1] e [2], obtemos: Ay = 3,464 kN e Az = 0,571 kN

 √

 √( ) ( )








 c = 31,43 mm
d = 2c = 2 x 31,43 = 62,9 mm
