Fundações I UNINOVE – Universidade Nove de Julho
“A educação exige os maiores cuidados, porque influi sobre toda a vida.” - Sêneca.
1
Aula 05 – Correlações e Solos Estratificados
Prof: João Henrique
Sumário
Solo Estratificado ............................................................................................................. 1
Bulbo de Tensões ............................................................................................................. 1
2 Camadas ........................................................................................................................ 2
Obtenção do Peso Específico natural (𝛾nat) ..................................................................... 4
Obtenção de parâmetros de resistência ao cisalhamento .................................................. 4
Atividade 1 ....................................................................................................................... 5
Atividade 2 ....................................................................................................................... 6
Atividade 3 ....................................................................................................................... 7
Atividade 4 ....................................................................................................................... 8

Solo Estratificado
Não é raro que o maciço de solo se apresente estratificado em camadas distintas. Para
tratar dessa condição, vamos revisar o conceito de bulbo de tensões, o que exige
lembrarmos um pouco de propagação de tensões.
Bulbo de Tensões

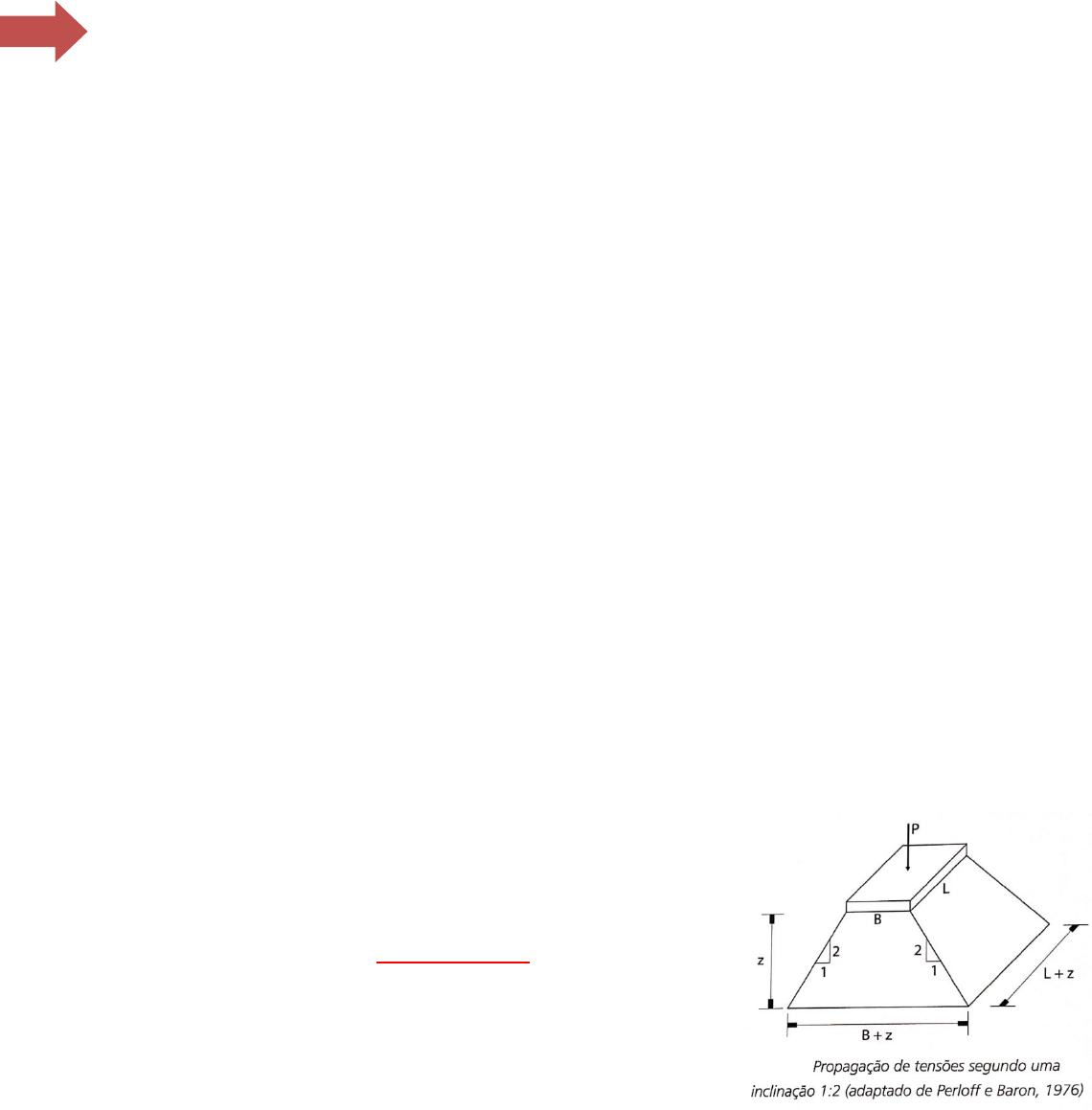

Além dos métodos vistos na Mecânica dos Solos, podemos admitir, para um cálculo
prático e aproximado, que a propagação de tensões ocorre de uma forma simplificada,
mediante uma inclinação 1:2 (que corresponde a aproximadamente 27 graus com a
vertical), conforme figura abaixo, em que z é a distância da base
da sapata ao topo da segunda camada.
Portanto, a parcela de Δσ de tensão propagada à distância z é
aproximadamente:
𝛥𝜎 =
𝜎. 𝐵. 𝐿
(𝐵 + 𝑧). (𝐿 + 𝑧)

Segundo Simons e Menzies (1981), cálculos mais rigorosos para
sapatas flexíveis, pela Teoria da Elasticidade, dão os seguintes
valores de profundidade do bulbo de tensões, em função da forma
da base da sapata:
Fundações I UNINOVE – Universidade Nove de Julho
“A educação exige os maiores cuidados, porque influi sobre toda a vida.” - Sêneca.
2
i. Sapata Circular: z = 1,5.B
ii. Sapata Quadrada: z = 2,5.B
iii. Sapata Retangular: z = 3,0.B
iv. Sapata Corrida: z = 4,0.B
Portanto, para adotar os parâmetros c, θ e 𝛾 do maciço situado
sob a base da sapata devemos considerar apenas a espessura
atingida pelo bulbo de tensões. Se for uma camada de mesmo
solo, mas com alguma variação nesses parâmetros, podemos
determinar o valor médio de cada um dentro do bulbo de tensões,
assim como a média dos valores de Nspt, se for o caso.
2 Camadas
Subjacente à camada superficial em que está embutida a sapata,
consideremos uma segunda sapata com características de
resistência e compressibilidade diferentes da outra, ambas
atingidas pelo bulbo de tensões.
Nesse caso, o problema da capacidade de carga torna-se complexo,
conforme demonstrado por Vesic (1975). Por isso, vamos
apresentar um procedimento prático, detalhado a seguir.
Primeiramente, determinas a capacidade de carga,
considerando apenas a primeira camada (Δr1) e, depois, a
capacidade de carga para uma sapata fictícia apoiada no
topo da segunda camada (Δr2), conforme o esquema ao
lado.
Ao comparar os dois valores, se tivermos:
𝜎𝑟1 ≤ 𝜎𝑟2 → 𝑜𝑘!
Significa que a parte inferior da superfície de ruptura se desenvolve em solo mais
resistente e, então, poderemos adotar, a favor da segurança, que a capacidade do sistema
(σr) é:
𝜎𝑟 = 𝜎𝑟1
No caso da segunda camada ser menos resistente, adotamos uma solução prática
aproximada, que consiste, inicialmente, em obter a média ponderada dos dois valores,
dentro do bulbo de tensões:
𝜎𝑟1,2 =
𝑎. 𝜎𝑟1 + 𝑏. 𝜎𝑟2
𝑎 + 𝑏

Em seguida, verificamos se não haveria antes a ruptura da segunda camada, na iminência
de a sapata aplicar esse valor de tensão. Para isso, calculamos a parcela propagada dessa
tensão até o topo da segunda camada (Δσ) e, depois comparamos Δσ com σr2.


Fundações I UNINOVE – Universidade Nove de Julho
“A educação exige os maiores cuidados, porque influi sobre toda a vida.” - Sêneca.
3
Assim, se tivermos:
Δσ ≅
Δr1,2. B. L
(𝐵 + 𝑧). (𝐿 + 𝑧)
≤ Δr2 → ok!
Então a capacidade de caga do sistema (Δr) será a própria capacidade de carga média do
bulbo (Δr1,2):
Δr = Δr1,2
Caso a verificação não for satisfeita (Δσ > Δr2), será necessário reduzir o valor da
capacidade de carga média, de modo que o valor propagado Δσ não ultrapasse Δr2. Para
isso, basta utilizar uma regra de três simples, pela qual a capacidade de carga do sistema
(Δr) resulta em:
Δr = Δσ1,2.
Δr2
Δσ


Fluxograma


Capacidade de
Carga Solo 1
Capacidade de
Carga Solo 2
𝜎𝑟1 ≤ 𝜎𝑟2 → 𝑜𝑘!
Adotar 𝜎𝑟1!
Tirar a Média
Ponderada
𝜎𝑟1,2 =
𝑎. 𝜎𝑟1 + 𝑏. 𝜎𝑟2
𝑎 + 𝑏
Calcular Parcela
Propagada e
Comparar com 𝜎2 !
Δσ ≅
Δr1,2. B. L
𝐵 + 𝑧 . 𝐿 + 𝑧
≤ Δr2 → ok!
Δr = Δr1,2
(Δσ > Δr2), Reduzir
a Capacidade
Média!
Δr = Δσ1,2.
Δr2
Δσ
Fundações I UNINOVE – Universidade Nove de Julho
“A educação exige os maiores cuidados, porque influi sobre toda a vida.” - Sêneca.
4 Obtenção do Peso Específico natural (𝛾nat)


Obtenção de parâmetros de resistência ao cisalhamento
Obtenção da coesão:
𝑐 = 0,01 ∗ 𝑁𝑠𝑝𝑡 (𝑀𝑃𝑎) 𝑇𝑒𝑖𝑥𝑒𝑖𝑟𝑎 𝑒 𝐺𝑜𝑑𝑜𝑦 (1996)

𝑐 = 10 . 𝑁𝑠𝑝𝑡 (𝐾𝑃𝑎) 𝑇𝑒𝑖𝑥𝑒𝑖𝑟𝑎 𝑒 𝐺𝑜𝑑𝑜𝑦 (1996)

Urbano R. Alonso Tabela (Argilas) Terzaghi (Argilas)


Fundações I UNINOVE – Universidade Nove de Julho
“A educação exige os maiores cuidados, porque influi sobre toda a vida.” - Sêneca.
5
Obtenção do ângulo de atrito:
𝜃 = 28 + 0,4 . 𝑁𝑠𝑝𝑡 (𝐾𝑃𝑎) 𝐺𝑜𝑑𝑜𝑦 (1983) 𝑎𝑝𝑢𝑑 𝐶𝑖𝑛𝑡𝑟𝑎 𝑒 𝐴𝑜𝑘𝑖 (1999)
𝜃 = √20 . 𝑁𝑠𝑝𝑡 + 15 𝑇𝑒𝑖𝑥𝑒𝑖𝑟𝑎

Atividade 1
Estimar a capacidade de carga de um elemento de
fundação por sapata (indicada na figura a seguir) pelo
método de Vesic, com as seguintes posições do N.A.:
a) -5m (0,867 MPa)
b) -7m (0,911 MPa)
c) -1m (0,780 MPa)




















Fundações I UNINOVE – Universidade Nove de Julho
“A educação exige os maiores cuidados, porque influi sobre toda a vida.” - Sêneca.
6 Atividade 2
Estimar a capacidade de carga de um elemento de fundação por sapata, com as seguintes
condições de solo e valores médios no bulbo de tensões:
a) Argila rija com Nspt = 15 (0,296 Mpa)
b) Areia compacta com Nspt = 30 (0,894 Mpa)
c) Areia argilosa com θ = 25 e c = 50 KPa
(Valores não drenados) (0,576 Mpa)
Solução: utilizar a equação de Terzaghi com a
proposição de Vesic.



















Fundações I UNINOVE – Universidade Nove de Julho
“A educação exige os maiores cuidados, porque influi sobre toda a vida.” - Sêneca.
7 Atividade 3
Estimar a capacidade de carga de um elemento de fundação por
sapata indicado na figura à direita.
Solução: vamos inicialmente calcular a capacidade de carga
considerando apenas a primeira camada. Após, calcular uma sapata
fictícia no topo da segunda camada, com B’= 3+4= 7m. Por fim
comparar os dois valores.(σr1 = 0,315 MPa, σr2 = 0,348 MPa e σr
= 0,315 MPa)
















Fundações I UNINOVE – Universidade Nove de Julho
“A educação exige os maiores cuidados, porque influi sobre toda a vida.” - Sêneca.
8 Atividade 4
Estimar a capacidade de carga de um elemento de fundação
por sapata indicado na figura ao lado, com as seguintes
condições de solo na segunda camada:
a) Argila rija com Nspt = 15 (σr = σr1,2 = 0,661MPa)
b) Argila mole com Nspt = 4 (σr = MPa)
