NOME: FERNANDO APARECIDO DOS SANTOS CUSTÓDIO
Para-Raios, Chave Fusível, Muflas e Buchas
Exercício de Chaves e Fusíveis

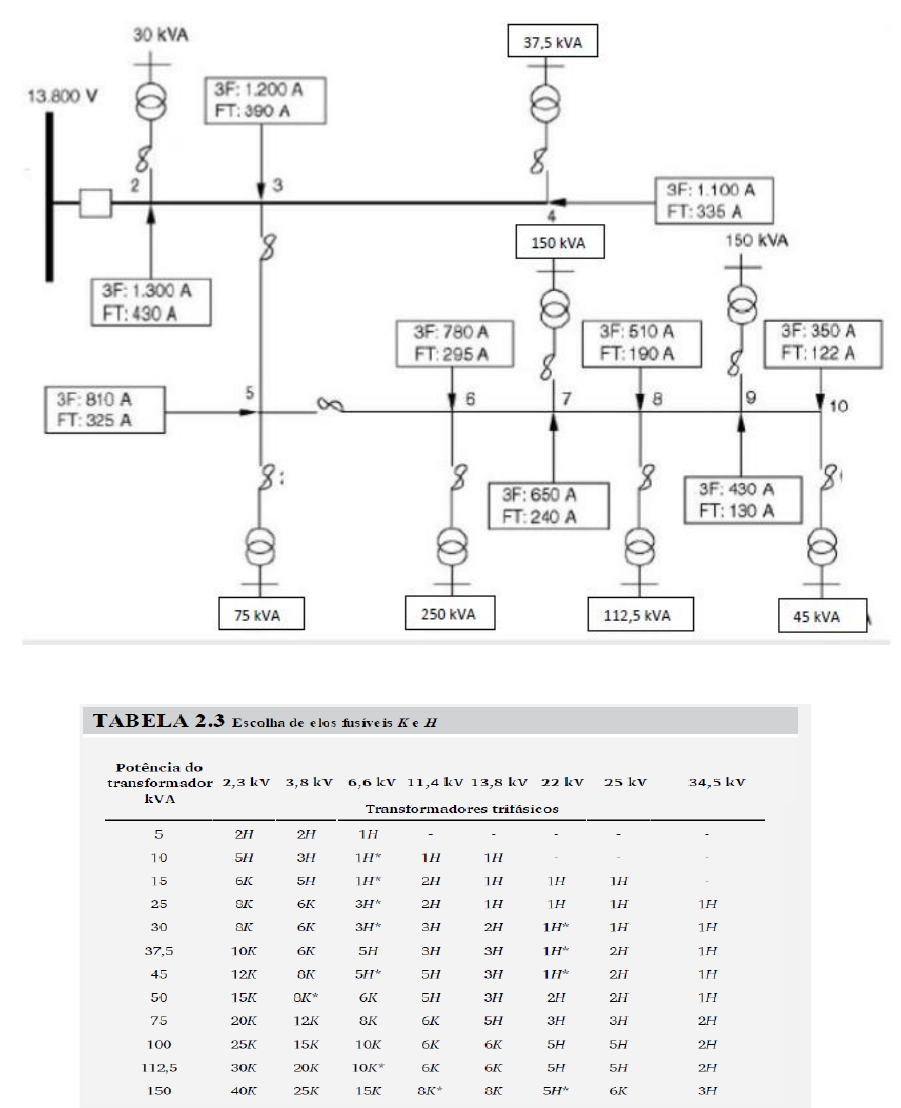

1. Calcular a coordenação dos elos fusíveis instalados no alimentador abaixo. As
correntes de curto-circuito trifásicas e monofásicas são dadas no diagrama. A
corrente máxima medida no alimentador é de 20,9A.
Conforme tabela 2.3:
elos fusíveis dos transformadores:
Potência do
transformador
Elo Fusível
30KVA 2H
37.5KVA 3H
75KVA 5H
250KVA 12K
112.5KVA 6K
45KVA 3H
150KVA 8K
150KVA 8K
Assim o diagrama fica da seguinte forma:
2H 3H
8K 8K
3H
6K 12K
5H
Próximo ao ponto 5, o elo fusível pode ser encontrado por:
𝐾 =
𝐶𝑜𝑟𝑟𝑒𝑛𝑡𝑒 𝑚𝑎𝑥𝑖𝑚𝑎 𝑚𝑒𝑑𝑖𝑑𝑎
∑ 𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑛𝑜𝑚𝑖𝑛𝑎𝑙 𝑑𝑜𝑠 𝑇𝑟𝑎𝑓𝑜𝑠
=
20,9
(30 + 37.5 + 75 + 250 + 112,5 + 45 + 150 + 150)
=
20,9
850
= 0,024588𝐴/𝐾𝑉𝐴
𝐼𝑛𝑒 = 1,5[150 + 150 + 250 + 112,5 + 45]0.024588 = 17.43𝐴
𝐼𝑛𝑒 ≤
𝐼𝑓𝑡
4
≤
122
4
= 30,5𝐴
𝐼𝑛𝑒 ≤
𝐼𝑓𝑡
4
≤
295
4
= 73,75𝐴
O maior fusível, do Trafo de 250KVA é um fusível 12K com Icc de 780A.
Logo de acordo com a tabela
O elo próximo ao ponto 5 é de 30K com capacidade de até 1080A.
Para o fusível que falta,
𝐾 =
𝐶𝑜𝑟𝑟𝑒𝑛𝑡𝑒 𝑚𝑎𝑥𝑖𝑚𝑎 𝑚𝑒𝑑𝑖𝑑𝑎
∑ 𝑃𝑜𝑡𝑒𝑛𝑐𝑖𝑎 𝑛𝑜𝑚𝑖𝑛𝑎𝑙 𝑑𝑜𝑠 𝑇𝑟𝑎𝑓𝑜𝑠
=
20,9
(30 + 37.5 + 75 + 250 + 112,5 + 45 + 150 + 150)
=
20,9
850
= 0,024588𝐴/𝐾𝑉𝐴
𝐼𝑛𝑒 = 1,5[150 + 150 + 250 + 112,5 + 45 + 75]0.024588 = 28.87𝐴
𝐼𝑛𝑒 ≤
𝐼𝑓𝑡
4
≤
325
4
= 81,25𝐴
A corrente de curto-circuito no ponto abaixo é de 810A.
Novamente pela tabela, agora olhando na linha do maior fusível (30K) tem-se:
2H 3H
8K 8K
3H
6K 12K
5H
30K
Assim o fusível escolhido é de 50K.
2. Os isoladores de chaves fusíveis devem possuir resistência mecânica suficiente
para suportar os impactos de abertura e fechamento. Buscar um isolador de chave
fusível disponível no mercado e calcular qual a força máxima que pode ser aplicada
em seu ponto médio nas manobras de abertura e fechamento.
2H 3H
8K 8K
3H
6K 12K
5H
30K
50K
Produto: https://produto.mercadolivre.com.br/MLB-3807189034-chave-fusivel-base-
c-porcelana-15kv-100a-300a-sem-ferragem-_JM
𝐹 =
130
(𝐷
2⁄ )
𝐾𝑔𝑁
Onde D é a distância ou comprimento do fusível.
Sendo D = 300 mm, tem-se:
𝐹 =
130
(0,3
2⁄ )
= 866,67𝐾𝑔𝑁
3. Explique a função da chave fusível religadora e sua aplicabilidade em redes de
distribuição. Apresente um desenho esquemático de sua utilização.
A chave fusível religadora é utilizada em redes de distribuição principalmente em
áreas de média tensão, urbanas e rurais. É usada onde o religamento rápido pode
reestabelecer a energia em situações de curto momentâneos. Ela utiliza de
elementos finitos, como os fusíveis e religadores automáticos. Quando um fusível ou
elo fusível se rompe, o peso da queda do fusível ao cair, faz com que o religamento
seja feito reconectando o barramento a saída do próximo fusível. Nas imagens abaixo
o desenho da chave e a representação do caminho da corrente elétrica pelas setas
amarelas.
Figura 1: Corrente passa apenas pelo primeiro fusível.
Figura 2: Corrente passa pelo segundo fusível por causa do religamento no
momento em que o primeiro fusível abre fazendo com o que o circuito seja fechado
pelo segundo fusível.
4. Explique a função da chave fusível tandem e sua aplicabilidade em redes de
distribuição. Apresente um desenho esquemático de sua utilização.
chave seccionadora, efetuando manobras manuais, proteção de curto-circuito e
sobrecorrentes. Importante para manutenções e inspeções de rotina sem
interromper o fornecimento de energia.
1. Especificação técnica Elo Fusível para proteção de transformador de serviços
auxiliares
O elo fusível deve ser adequado para proteção de transformador de serviço auxiliares 500kVA,
13,8kV.
1.1. Tipo do elo fusível
O elo fusível deve ser do tipo K - elos fusíveis rápidos tendo relação de rapidez
variando entre 6 (para elo fusível de corrente nominal 6A) e 8,1 (para elo fusível de
corrente nominal 200A);
O elo fusível deve ser do Grupo A, 25A.
1.2. Elo tipo Botão
O botão e arruela do elo fusível devem ser de cobre estanhado ou prateado.
1.3. Elemento fusível
O elemento do elo fusível deve ser em prata ou liga de prata.
1.4. Intercambiabilidade
O elo fusível deve permitir sua montagem nos porta fusível para chaves fusíveis do
tipo A e C, mesmo que de fabricantes diferentes.
5. Realizar uma especificação técnica para compra de elos fusíveis tipo K.
1.5. Características mecânicas
1.5.1. Cordoalha
a) A cordoalha deve ser estranhada;
b) Trançada ou torcida;
c) Ser soldada ou dispor de sistema de fixação que evite desfiamento;
d) Ser flexível para não interferir no funcionamento da chave fusível;
e) Ter no mínimo 2,5mm de diâmetro;
1.5.2. Elo Fusível
a) O elo fusível deve ter o elemento fusível bem fixado no corpo do botão e na
luva que prende a cordoalha;
b) O tubo protetor deve estar preso ao botão de forma a evitar seu
deslocamento vindo a expor o elemento fusível;
c) O elemento fusível dos elos tipo “K” deve ser helicoidal, para melhor
absorção de vibrações mecânicas.
