Ministério da Educação
UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ
Curso de Engenharia Elétrica
Campus Pato Branco

ANÁLISE DE SISTEMAS DE POTÊNCIA 1

Parâmetros e modelagem de linhas de transmissão

Data de entrega: Ver moodle

Regras para entrega da atividade:
✓ O trabalho deve ser realizado de forma individual.
✓ A entrega deve ser feita na data estipulada pelo professor.
✓ O arquivo deverá ser enviado via moodle até a data estipulada
✓ O título do arquivo enviado deve seguir o modelo: Aluno_Lista_LTs

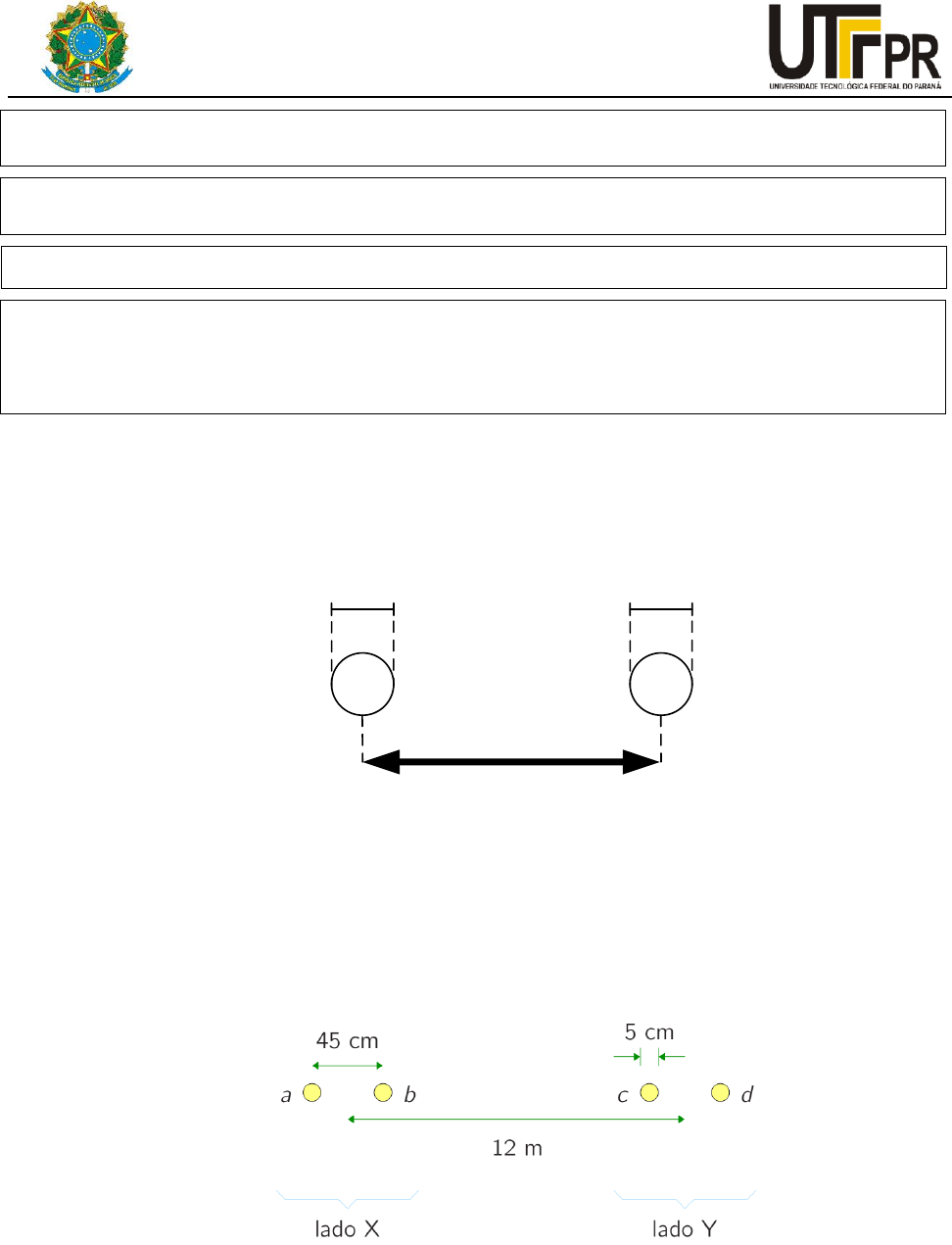

1. (Parâmetros de LTs) Dois condutores sólidos de seção circular com diâmetro de
0,412 cm estão afastados de 3 m e constituem uma linha monofásica de 60 Hz.
Determine a indutância da linha em mH/mi.
3m
D = 0,412 cm D = 0,412 cm

2. (Parâmetros de LTs) Calcule a indutância (H/m) e a reatância por unidade de
comprimento (mΩ/m) a 60 Hz da linha monofásica mostrada na figura a seguir.
Verifique que a DMG é praticamente igual a distância entre os centros das fases
quando esta é muito maior que as distâncias entre os condutores de uma mesma
fase.

3. (Parâmetros de LTs) Um circuito de uma LT monofásica é composto por três
condutores sólidos, cada um com 2,54 mm de raio. O circuito de retorno é
constituído por dois condutores de raio 5,08 mm. A disposição dos circuitos é
mostrada na figura abaixo. Determine a indutância (H/m) devido a corrente em
cada lado da linha e a indutância total.
6,1m
6,1m
9,14m
a
b
c
d
e
Lado x Lado y

4. (Parâmetros de LTs) Uma linha de transmissão trifásica de 63 km é projetada para
transportar 190,5 MVA com tensão entre linha de 220 kV. A perda máxima na
transmissão (MW) é de 2,5% da potência nominal da linha. Considerando a
resistividade do material condutor de 2,84 x 10-8 Ω-m, determine qual o diâmetro
mínimo do condutor requerido (em cm).

5. (Parâmetros de LTs) Determine a distância mínima entre os centros dos
condutores de uma rede monofásica (um condutor por fase) para que sua
indutância total seja de 2,5 µH/m. O diâmetro dos condutores é igual a 1,2 cm.

6. (Parâmetros de LTs) Calcule o valor da indutância da linha monofásica com
condutores compostos dispostos conforme apresentam as figuras da sequência.
Considere que os condutores A e B representam o lado X e os condutores C e D
ou (C, D e E) representam o lado Y.
a)
2,5 cm
1,5 cm
4 m 4 m
1,5 cm
2,5 cm
3
 m
3
 m
A
C
B
D


b)
0,5 cm
1,5 cm
0,5 cm 0,5 cm
1,5 cm
3
 m
3
 m
2 m 2 m
A
B
C E
D


7. (Parâmetros de LTs) Considere uma rede monofásica aérea em que os
condutores possuem um diâmetro externo de 20 mm, espaçamento de 2 metros e
operam em uma frequência de 60 Hz. Determine a capacitância e reatância
capacitiva por metro (entre condutores).

8. (Parâmetros de LTs) Determine o valor da capacitância fase-neutro da rede
trifásica apresentada na sequência considerando que a rede é equilibrada e os
condutores sejam idênticos com um raio externo de 60 mm.
60 mm
1
 m
1 m
1
 m

9. (Modelo de LTs) Considere uma linha trifásica com os parâmetros por fase
apresentados na sequência: 7   1,33 10   /  0,  L H mR G −= = = e 128,86 10    /C F m−=  .
Considerando que no início da linha (x = 0) tem-se: (0) 220 3 0ºV kV=  (de fase)
e (0) 150 50S j MVA= + (por fase), obtenha:
a) A constante de propagação e a impedância característica da linha
b) A tensão, a corrente e a potência no final da linha considerando um
comprimento de 300 km. Considerando o valor de potência complexa obtido,
qual o comportamento da linha (indutivo ou capacitivo)?
c) Implemente no matlab os gráficos de tensão e corrente ao longo da linha (0 –
300 km)

10. (Modelo de LTs) Considere uma linha monofásica cujos condutores têm um raio
de 5 cm, estão espaçados de 1,2 m, e:
• a resistência série e a admitância shunt são desprezíveis;
• a frequência é 60 Hz;
• O comprimento da linha é de 230 km.
• a tensão no final da linha é ( ) 220 3 0ºV l kV=  ;
• a corrente no final da linha é I(l) = 200∠−30◦ A;
Determine:
a) Constante de propagação e impedância característica da linha.
b) As expressões da tensão e da corrente ao longo da linha.
c) Implemente no matlab os gráficos de tensão e corrente ao longo da linha (0 – 230
km)
d) As expressões da tensão e da corrente ao longo da linha
11. (Modelo de LTs) Considere uma linha trifásica, 60 Hz, com 31,07 10    /  R m−=   ,
610,35 10    /  L H m−=  e 128,86 10    /C F m−=  e com comprimento de 350 km.
a) Determine a impedância característica da linha e a constante de propagação.
b) Determine o circuito PI equivalente da linha.
