Ondas Estacionárias
Quando um pulso ou uma onda se propaga através de
uma corda, por exemplo, a energia é transmitida por meio
dessa corda, dizemos, então, que a onda é progressiva,

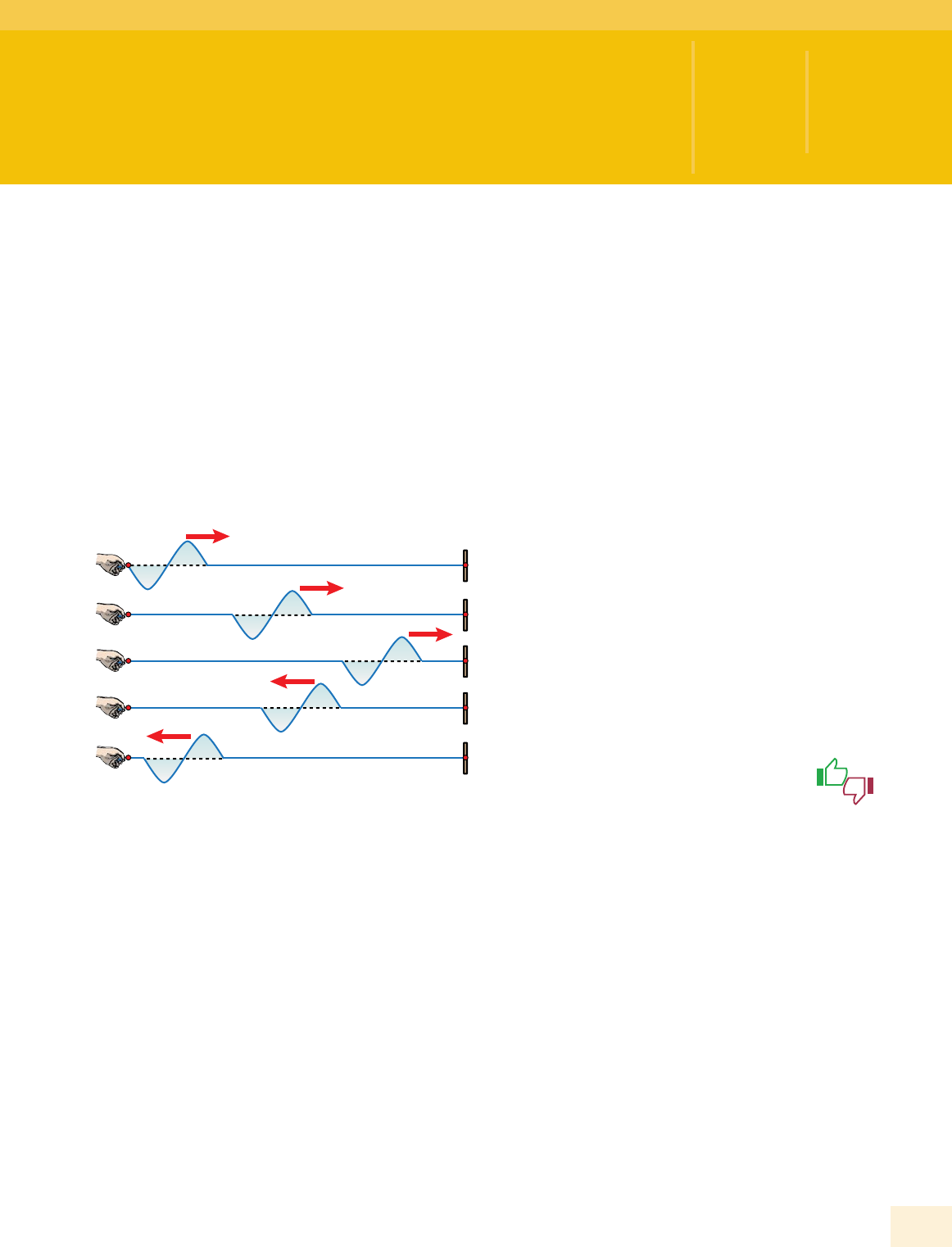

ou seja, a energia progride ao longo da corda. A figura
a seguir mostra, em cinco instantes diferentes, uma
onda que se desloca entre os pontos A e B de uma corda
elástica. Observe que a onda e a energia transmitida por
ela se deslocam de uma extremidade à outra da corda.
Veja ainda que a primeira metade da onda, que possui uma
crista, se desloca de A para B sempre na parte superior da
figura. Ou seja, enquanto a onda se propaga de A para B,
a parte da onda que caminha na frente será sempre uma
crista (ou sempre um vale).
A B
A B
A B
A B
A B
Quando encontra a extremidade B, fixa, a onda é refletida
com inversão de fase. Assim, a primeira metade da onda
volta, após a reflexão, contendo um vale que vai se superpor à
segunda metade da onda (que apresenta um vale), produzindo
uma interferência construtiva. Após essa interferência,
a segunda metade da onda sofre reflexão e volta contendo uma
crista. A onda, assim, caminha para a esquerda, de forma ainda
progressiva, com os mesmos valores de velocidade, frequência
e comprimento de onda. Agora a parte da onda que caminha
na frente é sempre um vale. Numa situação real, à medida
que a onda se propaga, a sua amplitude vai diminuindo com
o passar do tempo. Ou seja, a energia da onda vai, na maioria
das vezes, reduzindo-se gradativamente.
O mesmo acontece com um pêndulo que, posto em
oscilação, tem a sua amplitude de oscilação reduzida
gradativamente até parar por completo. Isso ocorre porque
o sistema transfere energia para o meio que o cerca. Se um
agente externo fornece energia ao pêndulo, de maneira e
frequência convenientes, ele pode manter a sua oscilação por
longos períodos, como acontece com um relógio de pêndulo.
Você, provavelmente, já deve ter se divertido em um balanço
de cordas. Se uma pessoa empurra o balanço, fornecendo-lhe
energia com a mesma frequência de oscilação do sistema
e em fase com ele, a amplitude de oscilação do balanço pode
ser alterada significativamente. Caso a energia fornecida
ao balanço seja igual à energia transferida por ele ao meio
circundante, a amplitude de oscilação do balanço permanece
sempre a mesma. Entretanto, se a energia que o agente
externo fornece ao balanço é maior que a energia que o
sistema transfere ao meio, a amplitude de oscilação do
balanço aumenta gradativamente. Nesses casos, dizemos
que o sistema entra em ressonância com o agente externo.
Todo corpo material apresenta uma ou mais frequências
naturais de vibração. Se um corpo recebe energia de um
agente externo, numa das suas frequências naturais,
ele começa a ressoar, e isso pode levar o sistema a oscilar
eternamente ou a entrar em colapso. Muitos são os exemplos
que ilustram essa situação. Um recipiente de vidro pode
estourar se uma onda sonora, com frequência igual a
uma das frequências naturais de vibração das moléculas
do vidro, incidir sobre o recipiente. Um cálculo renal,
por exemplo, pode ser desintegrado pela incidência de uma
onda ultrassônica de frequência apropriada.
ONDAS ESTACIONÁRIAS
EM CORDAS
Considere, agora, uma corda fixa nas extremidades e que
um oscilador produza uma série de pulsos sucessivos,
com amplitude desprezível, de determinada frequência em
uma das extremidades. Os pulsos vão se propagar através da
corda, e cada um deles será refletido nas extremidades fixas
desta. Nessas extremidades, a corda não pode oscilar e tais
pontos ficarão, portanto, em repouso. Dependendo do valor
da frequência imposta pelo oscilador, pode acontecer um
padrão de interferência na corda, de modo que determinados
pontos desta fiquem em permanente repouso devido a uma
constante interferência destrutiva, e outros pontos vibrem
transversalmente, com amplitude máxima, em decorrência de
uma constante interferência construtiva. Quando tal padrão
é obtido, a onda formada é chamada de onda estacionária.
Nesse caso, não mais percebemos a onda propagar-se, ou
seja, a energia deixa de progredir na corda e fica aprisionada,
oscilando apenas entre os pontos de constante interferência
destrutiva – chamados nós (N) da onda estacionária.
Frente B Módulo 17
46 Coleção 6V
Os pontos da corda de maior amplitude de vibração são
chamados de ventres (V) da onda estacionária. As diversas
situações nas quais se produz uma onda estacionária
na corda são conhecidas como harmônicos ou modos
de vibração da corda (cada uma com sua respectiva
frequência). Nessas situações, a corda entra em ressonância
com o oscilador. Assim, os pontos da corda correspondentes
aos ventres vibram com a maior amplitude possível (para
aquela energia que o agente externo fornece).
A menor frequência, portanto, o maior comprimento de
onda, que permite a formação de uma onda estacionária
é chamada de 1º harmônico da onda ou de frequência
fundamental. A figura a seguir mostra o 1º harmônico
obtido numa corda elástica, de comprimento L, presa nas
extremidades e posta a oscilar com frequência f1. Quando
um padrão semelhante ao mostrado na figura é obtido,
percebemos a corda vibrar como um todo, nesse caso, para
cima e para baixo, e não vemos a onda deslocar-se através
da corda. Observe que a distância entre os dois nós é igual
a meio comprimento de onda (λ/2).
V
L
N N
f1
L = (λ1/2) ⇒ λ1= 2L
1º harmônico ou
harmônico fundamental
Usando a equação das ondas, a frequência fundamental
(f1) pode ser calculada por:
f1 = v/λ1 ⇒ f1 = v/2L
Em que v é o módulo da velocidade das ondas incidentes
e refletidas nas extremidades da corda.
Se a frequência do oscilador aumenta, a frequência
imposta à corda também aumenta. Como já dito, existem
diversos padrões de ondas estacionárias – chamados
harmônicos – nos quais a corda vibra com frequências
múltiplas da frequência fundamental. Em todas essas
situações, a distância entre dois nós consecutivos (ou duas
cristas adjacentes) é igual a meio comprimento de onda
(λ/2). As figuras a seguir mostram o 2º e o 3º harmônicos.
Observe que os pontos da corda onde estão os ventres
oscilam, alternadamente, para baixo e para cima.
V V
V V
2º harmônico
L = 2(λ2/2) ⇒ λ2 = L
L = 3(λ3/2) ⇒ λ3= 2L/3
3º harmônico
V
N
N N N N
N Nf2
f3
L
L
As frequências dos harmônicos mostrados são:
f2 = v/λ2 ⇒ f2 = v/L ⇒ f2 = 2(v/2L) ⇒ f2 = 2f1
f3 = v/λ3 ⇒ f3 = v/(2L/3) ⇒ f3 = 3(v/ 2L) ⇒ f3 = 3f1
Os valores das frequências dos possíveis modos de
vibração da corda devem ser, sempre, múltiplos inteiros da
frequência fundamental. Assim, a frequência de qualquer
dos harmônicos pode ser determinada por:
fN = N.f1 , em que N = 1, 2, 3, ...
Na equação anterior, N representa o número do harmônico
correspondente e, claro, a quantidade de ventres presentes
na onda estacionária.
PARA REFLETIR
Em uma corda de violão, por exemplo, basta
um toque para produzir uma onda estacionária
na corda. Explique.
ONDAS ESTACIONÁRIAS
EM TUBOS SONOROS
Tubo fechado
Considere um tubo, de comprimento L, fechado em uma
extremidade e aberto na outra, preenchido com ar ou outro
gás qualquer. Um tubo com tais características é chamado
de tubo fechado. As partículas de ar em seu interior vibram
de maneira aleatória, devido à agitação térmica, conforme
visto no estudo de gases. Imagine que um alto-falante,
por exemplo, seja colocado em vibração, com frequência f,
na extremidade aberta do tubo, como mostra a figura a seguir:
f
v
A vibração do alto-falante produz compressões e
rarefações do ar no interior do tubo, de forma que uma onda
longitudinal se propaga para a direita com velocidade v,
comprimento de onda λ e frequência f. Essa onda é
refletida pela extremidade fechada do tubo e volta com
os mesmos valores de frequência e comprimento de onda
e com velocidade de mesmo módulo. Assim, haverá uma
superposição das ondasincidente e refletida.
