Lista de exercícios - Segunda avaliação

Prévia do material em texto

EXERCICIOS PARA INSTALAÇÃO DE ÁGUA FRIA.
1) Achar as capacidades dos reservatórios superior e inferior para
um edifício com 15 pavimentos e 2 apartamentos de 3
dormitórios, mais dependência de empregada por pavimento.
Prever 12000 litros para combate de incêndio.
2) Achar as capacidades dos RS e RI de um prédio que abriga 1
cinema de 200 metros quadrados, um restaurante que serve
500 refeições por dia, 900 metros quadrados de lojas, metade
delas no térreo, 1 supermercado de 300 metros quadrados.
Prever 6000 litros para combate de incêndio.

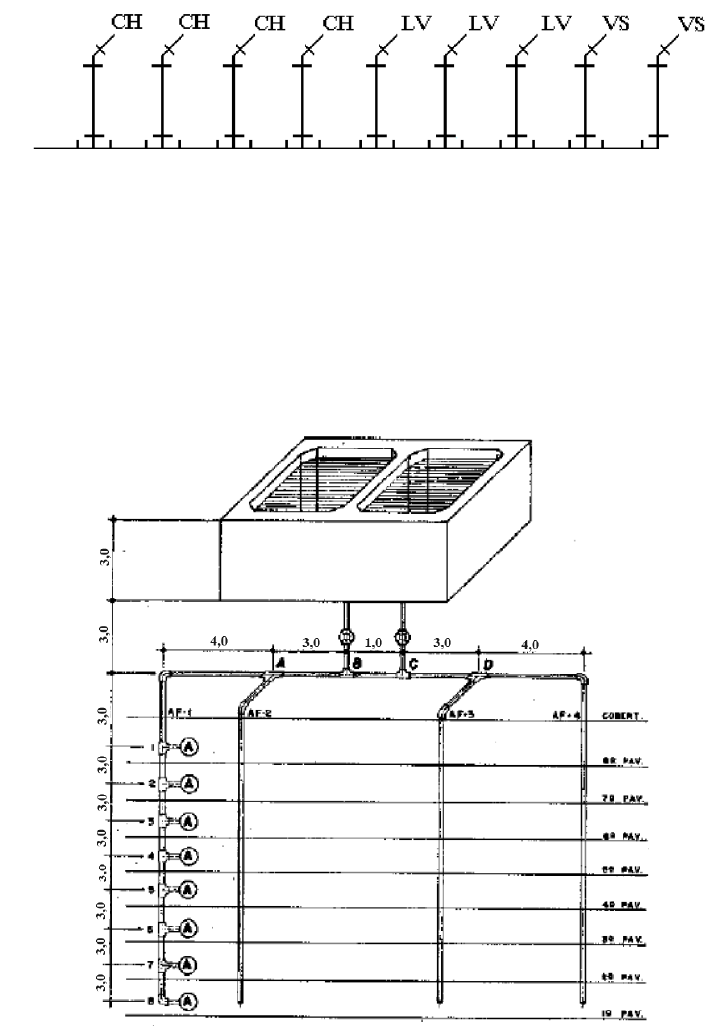

3) Dimensionar os trechos AB, BC, CD, IJ do ramal de alimentação
abaixo. Considerar vaso sanitário com caixa acoplada e utilizar
método do máximo consumo possível.
4) Criar dois vestiários, um masculino e outro feminino, para um
colégio secundário que tem 250 alunos e 250 alunas, com
educação física. Dimensionar os trechos.
5) Dimensionar a coluna AF-1, de PVC, que alimenta em cada
pavimento um BWC com 1VS (vaso sanitário) com válvula de
descarga, 1 LV (lavatório) e 1 CH (chuveiro), conforme mostra
a figura abaixo.
6) Dimensione os sub-ramais e os ramais do isométrico
representado na figura. Use o método dos diâmetros
equivalentes. Diga quais os erros de concepção cometidos no
isométrico. Obs.: VD = válvula de descarga.
7) Dimensione os ramais e os sub-ramais do isométrico
representado na figura. Use o método da soma dos pesos. Diga
quais os erros de concepção cometidos
8) Determinar a capacidade do reservatório de uma residência de 4
quartos (3 com área de 12,5 m2 e 1 com 11,0 m2) e 1 quarto de
empregada. Considerar residência de médio valor.
9) Determinar as capacidades dos reservatórios superior e inferior
de um edifício com 12 pavimentos que tenha 2 apartamentos
cada pavimento. Cada apartamento tem 3 dormitórios com área
de 9,0 m2 e 1 quarto de empregada. Prever 10000 litros para
reserva técnica de incêndio.

10) Determinar as capacidades dos reservatórios superior e
inferior de uma edificação que abriga 1 cinema de 200m2, um
restaurante que serve 500 refeições por dia, 900m2 de lojas
(metade no térreo) e 1 supermercado de 300m2. Prever 12000
litros para reserva técnica de incêndio.

11) Dimensionar a coluna de água fria AF1, de PVC, que
alimenta em cada pavimento um banheiro privativo com 1 vaso
sanitário com válvula de descarga, 1 lavatório e 1 chuveiro
elétrico.

12) Dimensionar a coluna de água fria AF4 do exercício
anterior sabendo que a mesma alimenta em cada pavimento
um banheiro coletivo com 2 vasos sanitários com válvula de
descarga e 3 lavatórios.

13) Dimensionar um barrilete que alimenta 3 colunas de água
com os seguintes pesos: AF1 = 280, AF2 = 200 e AF3 = 340.




14) Dimensionar o barrilete de um prédio residencial,
esquematizado nas Figuras abaixo, sabendo-se que: a coluna
AF1 abastece por pavimento uma pia de cozinha, uma torneira
de filtro, um tanque de lavar roupa e uma máquina de lavar
roupa; a coluna AF2 abastece por andar: uma caixa de
descarga, um lavatório, um chuveiro e um bidê: a coluna AF3
abastece por andar: um lavatório, um bidê, um chuveiro e uma
caixa de descarga, a coluna AF4 abastece por andar: dois
lavatórios, um bidê, um chuveiro, uma caixa de descarga. O
prédio possui 10 pavimentos. As colunas AF1, AF2, AF3 e AF4 são
idênticas às colunas AF’1’, AF’2’, AF’3’ e AF’4’, respectivamente:
a) Distâncias:
BC = B’C’ = 1,0 m
RX = RX’ = 5,0 m
AB = AF = A’B’ = A’F’ = 2,0 m
AX = A’X’ = BE = FH = B’E’ = F’H’ = 3,0 m
FG = F’G’ = 4,0 m
XX´ = 1,0m



15) Dimensionar as colunas 1, 2 e 3 de edifício residencial de
14 pavimentos que atendam seguintes peças por pavimentos:
Coluna 1: chuveiro, lavatório, ducha higiênica e banheira
Coluna 2: vaso sanitário com válvula de descarga.
Coluna3: Vaso com caixa de descarga, pia cozinha, filtro, tanque e
chuveiro
Pé direito: 3,0 m
A tubulação será em PVC
Desnível entre o reservatório superior (RS) e 14º Pavimento é de
5,80 m
Comprimento real do RS até o 14º Pav é igual 10,50 m para as
colunas 1 e 3.
Comprimento real do RS até o 14º Pav é igual 8,50 m para a coluna
2.
Supomos que entre o RS e o 14º PAV existam as seguintes peças:
2 registros de gaveta, 1 flange (saída normal ou lateral), 1 tê de
saída de lado.

16) Dimensionar o ramal predial de um edifício com 8
pavimentos com 2 apartamentos por andar (com 2 dormitórios
sociais e 1 de serviço). Dados a considerar:
- Pessoal de serviço do prédio: 10 hab
- Pressão no ponto de tomada de água da rede pública: 15 mca.
