1
Marcar para revisão

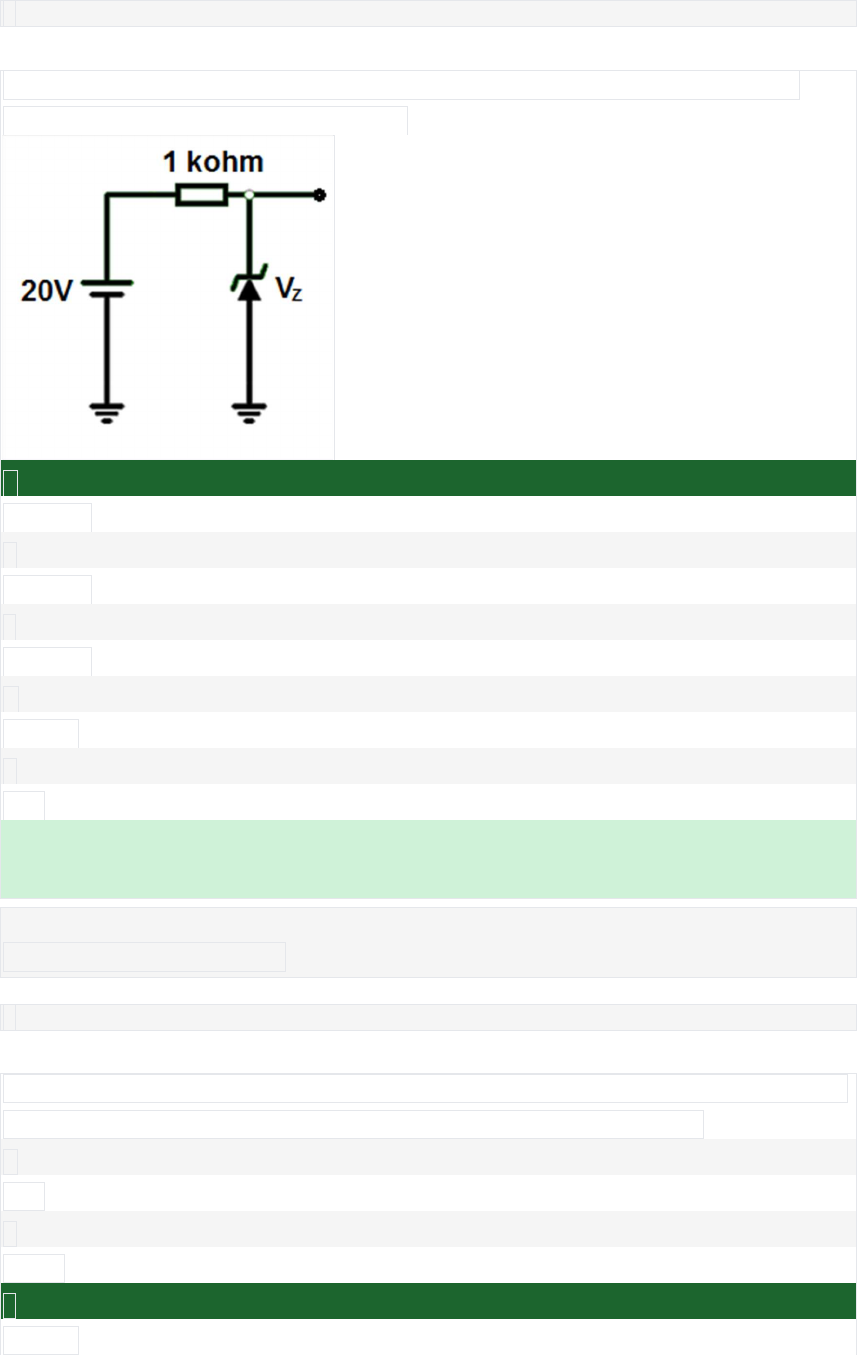

Considere o circuito a seguir. Determine a potência dissipada sobre o resistor,
sabendo que a tensão de zener é de 5 V.

A
225 mW
B
450 mW
C
400 mW
D
25 mW
E
0 W
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 225 mW
2
Marcar para revisão
Determine a potência em diodo de silício polarizado diretamente, considerando-se
o modelo aproximado através do qual passa uma corrente de 20 mA.
A
0 W
B
6 mW
C
14 mW
D
0,7 mW
E
20 mW
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A potência em um diodo de silício polarizado diretamente pode ser calculada pela
fórmula P=VI, onde V é a tensão e I é a corrente. No caso de um diodo de silício, a
tensão é aproximadamente constante e igual a 0,7V. Portanto, se a corrente é de 20
mA (ou 0,02 A), a potência será P = 0,7 * 0,02 = 0,014 W, ou 14 mW. Portanto, a
alternativa correta é a alternativa C: 14 mW.
3
Marcar para revisão
Considerando o circuito a seguir, determine os pontos utilizados na construção da
reta de carga.

A
12 V e 3 mA
B
3 V e 12 mA
C
0,7 V e 3 mA
D
0 V e 3 mA
E
12 V e 0 mA
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 12 V e 3 mA
4
Marcar para revisão
Quando utilizado como uma chave eletrônica, um diodo pode ser utilizado nas
regiões de corte e de saturação. Observando-se a reta de carga, como se comporta
um diodo ideal quando está na região de corte?
A
Um curto-circuito
B
Imprevisível
C
Um circuito aberto
D
Indefinido
E
Uma fonte de tensão
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
Na região de corte, um diodo ideal se comporta como um circuito aberto. Isso
significa que não há corrente fluindo através do diodo, pois ele está "desligado".
Portanto, a alternativa correta é "Um circuito aberto".
5
Marcar para revisão
Observando o circuito anterior, determine a corrente que atravessa o diodo zener.

A
1 mA
B
11 mA
C
10 mA
D
9 mA
E
0 mA
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 9 mA
6
Marcar para revisão
Em um circuito com diodo semicondutor (modelo linear), o ponto de operação
(Ponto Quiescente) é definido pelos pontos VDQ = 0,7 V e IDQ = 3,5 mA. Determine a
resistência interna do diodo.
A
20 Ω
B
2.000 Ω
C
0 Ω
D
2 Ω
E
200 Ω
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resistência interna do diodo pode ser calculada utilizando a lei de Ohm, que
estabelece que a resistência é igual à tensão dividida pela corrente. No caso, temos
uma tensão VDQ de 0,7 V e uma corrente IDQ de 3,5 mA. Ao realizar a divisão de 0,7 V
por 3,5 mA (lembrando que 1 mA é igual a 0,001 A), obtemos o valor de 200 Ω, que
é a resistência interna do diodo. Portanto, a alternativa correta é a E: 200 Ω.
7
Marcar para revisão
Observando o circuito a seguir, composto por dois diodos em paralelo (um de
silício e um de germânio), é possível determinar que a tensão sobre a resistência
de carga é igual a:

A
10 V
B
0,7 V
C
0,3 V
D
9,3 V
E
9,7 V
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0,3 V
8
Marcar para revisão
Em um circuito com o diodo zener no ''estado ligado'', quando um resistor de carga
máximo é utilizado em paralelo com o diodo zener, qual será o valor da corrente
no zener?

A
Igual à corrente da fonte
B
Igual à resistência da carga
C
0 mA
D
Indefinido
E
IZMÁXIMO
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: IZMÁXIMO
9
Marcar para revisão
Observando o circuito da figura a seguir, contendo um diodo de silício e um diodo
de germânio, a corrente no resistor é igual a:

A
20 mA
B
22 mA
C
20,6 mA
D
21,4 mA
E
24 mA
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 20 mA
10
Marcar para revisão
Em um circuito multiplicador de tensão, a tensão da fonte de alimentação e a
tensão de saída apresentam uma relação de proporcionalidade. Em um circuito
com três diodos semicondutores, o valor máximo da tensão de saída será quantas
vezes maior do que a tensão de entrada?
A
3 vezes
B
2 vezes
C
1 vez
D
A tensão de saída será nula
E
Dependerá do tipo de diodo utilizado
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
Em um circuito multiplicador de tensão, a tensão de saída é diretamente
proporcional ao número de diodos semicondutores presentes no circuito.
Portanto, em um circuito com três diodos, a tensão de saída será três vezes maior
do que a tensão de entrada. Assim, a alternativa correta é "3 vezes".


1
Marcar para revisão
Considere o circuito a seguir. Determine a potência dissipada sobre o resistor,
sabendo que a tensão de zener é de 5 V.

A
225 mW
B
450 mW
C
400 mW
D
25 mW
E
0 W
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 225 mW
2
Marcar para revisão
Considerando o circuito a seguir, determine os pontos utilizados na construção da
reta de carga.

A
12 V e 3 mA
B
3 V e 12 mA
C
0,7 V e 3 mA
D
0 V e 3 mA
E
12 V e 0 mA
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 12 V e 3 mA
3
Marcar para revisão
Quando utilizado como uma chave eletrônica, um diodo pode ser utilizado nas
regiões de corte e de saturação. Observando-se a reta de carga, como se comporta
um diodo ideal quando está na região de corte?
A
Um curto-circuito
B
Imprevisível
C
Um circuito aberto
D
Indefinido
E
Uma fonte de tensão
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
Na região de corte, um diodo ideal se comporta como um circuito aberto. Isso
significa que não há corrente fluindo através do diodo, pois ele está "desligado".
Portanto, a alternativa correta é "Um circuito aberto".
4
Marcar para revisão
Considerando ainda o circuito da figura anterior, a corrente no resistor de
limitação de corrente é igual a:
A
10 mA
B
0,7 mA
C
0,3 mA
D
9,3 mA
E
9,7 mA
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A corrente no resistor de limitação de corrente é de 9,7 mA. Isso se deve ao fato de
que, em um circuito, a corrente é a mesma em todos os pontos. Portanto, se a
corrente total do circuito é de 9,7 mA, a corrente no resistor de limitação de
corrente também será de 9,7 mA.
5
Marcar para revisão
Observando o circuito da figura a seguir, contendo um diodo de silício e um diodo
de germânio, a corrente no resistor é igual a:

A
20 mA
B
22 mA
C
20,6 mA
D
21,4 mA
E
24 mA
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 20 mA
6
Marcar para revisão
Em um circuito com o diodo zener no ''estado ligado'', quando um resistor de carga
máximo é utilizado em paralelo com o diodo zener, qual será o valor da corrente
no zener?

A
Igual à corrente da fonte
B
Igual à resistência da carga
C
0 mA
D
Indefinido
E
IZMÁXIMO
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira ogabarito comentado!
Gabarito Comentado
A resposta certa é: IZMÁXIMO
7
Marcar para revisão
Em um circuito com diodo semicondutor (modelo linear), o ponto de operação
(Ponto Quiescente) é definido pelos pontos VDQ = 0,7 V e IDQ = 3,5 mA. Determine a
resistência interna do diodo.
A
20 Ω
B
2.000 Ω
C
0 Ω
D
2 Ω
E
200 Ω
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resistência interna do diodo pode ser calculada utilizando a lei de Ohm, que
estabelece que a resistência é igual à tensão dividida pela corrente. No caso, temos
uma tensão VDQ de 0,7 V e uma corrente IDQ de 3,5 mA. Ao realizar a divisão de 0,7 V
por 3,5 mA (lembrando que 1 mA é igual a 0,001 A), obtemos o valor de 200 Ω, que
é a resistência interna do diodo. Portanto, a alternativa correta é a E: 200 Ω.
8
Marcar para revisão
Determine a potência em diodo de silício polarizado diretamente, considerando-se
o modelo aproximado através do qual passa uma corrente de 20 mA.
A
0 W
B
6 mW
C
14 mW
D
0,7 mW
E
20 mW
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A potência em um diodo de silício polarizado diretamente pode ser calculada pela
fórmula P=VI, onde V é a tensão e I é a corrente. No caso de um diodo de silício, a
tensão é aproximadamente constante e igual a 0,7V. Portanto, se a corrente é de 20
mA (ou 0,02 A), a potência será P = 0,7 * 0,02 = 0,014 W, ou 14 mW. Portanto, a
alternativa correta é a alternativa C: 14 mW.
9
Marcar para revisão
A potência dissipada sobre um diodo zener é igual a 30 mW. Se a corrente que
percorre o diodo zener é igual a 15 mA, qual é a tensão zener?
A
0 V
B
0,45 V
C
0,3 V
D
2 V
E
0,7 V
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A tensão zener pode ser calculada utilizando a fórmula da potência, que é o
produto da corrente pela tensão. Neste caso, temos que a potência dissipada é de
30 mW e a corrente é de 15 mA. Ao rearranjar a fórmula para encontrar a tensão,
temos que a tensão é igual à potência dividida pela corrente. Substituindo os
valores dados na questão, obtemos que a tensão zener é de 2 V, que corresponde à
alternativa D.
10
Marcar para revisão
Em um circuito multiplicador de tensão, a tensão da fonte de alimentação e a
tensão de saída apresentam uma relação de proporcionalidade. Em um circuito
com três diodos semicondutores, o valor máximo da tensão de saída será quantas
vezes maior do que a tensão de entrada?
A
3 vezes
B
2 vezes
C
1 vez
D
A tensão de saída será nula
E
Dependerá do tipo de diodo utilizado
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
Em um circuito multiplicador de tensão, a tensão de saída é diretamente
proporcional ao número de diodos semicondutores presentes no circuito.
Portanto, em um circuito com três diodos, a tensão de saída será três vezes maior
do que a tensão de entrada. Assim, a alternativa correta é "3 vezes".

1
Marcar para revisão
A potência dissipada sobre um diodo zener é igual a 30 mW. Se a corrente que
percorre o diodo zener é igual a 15 mA, qual é a tensão zener?
A
0 V
B
0,45 V
C
0,3 V
D
2 V
E
0,7 V
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A tensão zener pode ser calculada utilizando a fórmula da potência, que é o
produto da corrente pela tensão. Neste caso, temos que a potência dissipada é de
30 mW e a corrente é de 15 mA. Ao rearranjar a fórmula para encontrar a tensão,
temos que a tensão é igual à potência dividida pela corrente. Substituindo os
valores dados na questão, obtemos que a tensão zener é de 2 V, que corresponde à
alternativa D.
2
Marcar para revisão
Determine a potência em diodo de silício polarizado diretamente, considerando-se
o modelo aproximado através do qual passa uma corrente de 20 mA.
A
0 W
B
6 mW
C
14 mW
D
0,7 mW
E
20 mW
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A potência em um diodo de silício polarizado diretamente pode ser calculada pela
fórmula P=VI, onde V é a tensão e I é a corrente. No caso de um diodo de silício, a
tensão é aproximadamente constante e igual a 0,7V. Portanto, se a corrente é de 20
mA (ou 0,02 A), a potência será P = 0,7 * 0,02 = 0,014 W, ou 14 mW. Portanto, a
alternativa correta é a alternativa C: 14 mW.
3
Marcar para revisão
Quando utilizado como uma chave eletrônica, um diodo pode ser utilizado nas
regiões de corte e de saturação. Observando-se a reta de carga, como se comporta
um diodo ideal quando está na região de corte?
A
Um curto-circuito
B
Imprevisível
C
Um circuito aberto
D
Indefinido
E
Uma fonte de tensão
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
Na região de corte, um diodo ideal se comporta como um circuito aberto. Isso
significa que não há corrente fluindo através do diodo, pois ele está "desligado".
Portanto, a alternativa correta é "Um circuito aberto".
4
Marcar para revisão
Considerando o circuito a seguir, determine os pontos utilizados na construção da
reta de carga.

A
12 V e 3 mA
B
3 V e 12 mA
C
0,7 V e 3 mA
D
0 V e 3 mA
E
12 V e 0 mA
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 12 V e 3 mA
5
Marcar para revisão
Observando o circuito a seguir, composto por dois diodos em paralelo (um de
silício e um de germânio), é possível determinar que a tensão sobre a resistência
de carga é igual a:

A
10 V
B
0,7 V
C
0,3 V
D
9,3 V
E
9,7 V
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0,3 V
6
Marcar para revisão
Observando o circuito da figura a seguir, contendo um diodo de silício e um diodo
de germânio, a corrente no resistor é igual a:

A
20 mA
B
22 mA
C
20,6 mA
D
21,4 mA
E
24 mA
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 20 mA
7
Marcar para revisão
Observando-se o circuito a seguir e sabendo que o diodo LED encontra-se aceso e
com uma tensão sobre ele de 2,0 V, qual é, aproximadamente, a corrente do
circuito?

A
17 mA
B
0 mA
C
4,25 mA
D
21,28 mA
E
12,8 mA
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 12,8 mA
8
Marcar para revisão
Em um circuito com diodo semicondutor (modelo linear), o ponto de operação
(Ponto Quiescente) é definido pelos pontos VDQ = 0,7 V e IDQ = 3,5 mA. Determine a
resistência interna do diodo.
A
20 Ω
B
2.000 Ω
C
0 Ω
D
2 Ω
E
200 Ω
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resistência interna do diodo pode ser calculada utilizando a lei de Ohm, que
estabelece que a resistência é igual à tensão dividida pela corrente. No caso, temos
uma tensão VDQ de 0,7 V e uma corrente IDQ de 3,5 mA. Ao realizar a divisão de 0,7 V
por 3,5 mA (lembrando que 1 mA é igual a 0,001 A), obtemos o valor de 200 Ω, que
é a resistência interna do diodo. Portanto, a alternativa correta é a E: 200 Ω.
9
Marcar para revisão
Considerando ainda o circuito da figura anterior, a corrente no resistor de
limitação de corrente é igual a:
A
10 mA
B
0,7 mA
C
0,3 mA
D
9,3 mA
E
9,7 mA
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A corrente noresistor de limitação de corrente é de 9,7 mA. Isso se deve ao fato de
que, em um circuito, a corrente é a mesma em todos os pontos. Portanto, se a
corrente total do circuito é de 9,7 mA, a corrente no resistor de limitação de
corrente também será de 9,7 mA.
10
Marcar para revisão
Considere o circuito a seguir. Determine a potência dissipada sobre o resistor,
sabendo que a tensão de zener é de 5 V.

A
225 mW
B
450 mW
C
400 mW
D
25 mW
E
0 W
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 225 mW

1
Marcar para revisão
Dado o circuito apresentado a seguir, assinale a alternativa que indica o valor da
tensão no coletor VC.

A
0V
B
2V
C
5V
D
10V
E
12V
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 10V
2
Marcar para revisão
Analise o circuito a seguir.

Dado o circuito representado pela figura, o valor de VCE e a região de operação do
circuito são, respectivamente: (Considere: VBE = 0,7V e β = 100).
A
5V, região linear.
B
10V, região de corte.
C
-3.9V, região reversa.
D
0V, região de saturação.
E
-5V, região linear.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 5V, região linear.
3
Marcar para revisão
Analise o circuito amplificador a seguir.

Com relação a esse amplificador, é correto afirmar:
A
A tensão de polarização de base igual a 1,8V é determinada pelos resistores em
série colocados no emissor.
B
Uma corrente de coletor igual a 1,1 mA determina que o transistor opere na região
de corte.
C
O ganho de tensão desse amplificador é, aproximadamente, igual a dois em função
da configuração coletor comum.
D
O sinal alternado no emissor do transistor é proporcionado pelo resistor de
linearização de 180 Ω.
E
O sinal alternado no emissor do transistor é proporcionado pelo resistor de
linearização de 820 Ω.
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: O sinal alternado no emissor do transistor é proporcionado pelo
resistor de linearização de 180 Ω.
4
Marcar para revisão
Analise o circuito a seguir. Considere β=100 e vbe=0,7 V.

Os parâmetros do modelo para pequenos sinais gm , rπ e re são, respectivamente:
A
120 mA/V; 2,08 Ω e 208 Ω
B
120 mA/V; 208 Ω e 2,08 Ω
C
480 mA/V; 416 Ω e 8,32 Ω
D
240 mA/V; 4,16 Ω e 416 Ω
E
240 mA/V; 416 Ω e 4,16 Ω
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 240 mA/V; 416 Ω e 4,16 Ω
5
Marcar para revisão
No circuito da figura a seguir, o transistor PNP tem β = 100 e VBE = -0,7 V. Sendo
R1 = 20 KΩ, R2 = 20 KΩ, RC = 3 KΩ, RE = 1 KΩ e VCC = 10 V, qual o valor da
corrente Ic?

A
0 , 38 m A 0,38mA
B
3 , 87 m A 3,87mA
C
5 , 13 m A 5,13mA
D
4 , 25 m A 4,25mA
E
5 , 64 m A 5,64mA
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 5 , 64 m A 5,64mA
6
Marcar para revisão
No que diz respeito aos transistores de junção bipolar (TBJ), assinale a alternativa
correta.
A
Os transistores são utilizados apenas em amplificadores de áudio e, por isso, são
tão importantes.
B
Os transistores de junção bipolar são dispositivos semicondutores que possuem
três terminais, formados por três camadas consistindo de: duas do tipo P e uma do
tipo N, formando assim o transistor PNP ou duas do tipo N e uma do tipo P,
formando assim o transistor NPN.
C
Os transistores de junção bipolar são dispositivos semicondutores que possuem
três terminais: coletor, emissor e gate.
D
Para que um transistor funcione é necessário polarizar corretamente as suas
junções. Desse modo, nos transistores tipo NPN, a corrente elétrica entra pela base
e sai pelo coletor e emissor.
E
Os transistores PNP, quando polarizados corretamente, a junção base-emissor é
polarizada reversamente e a junção base-coletor é polarizada diretamente.
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a B. Os transistores de junção bipolar são dispositivos
semicondutores que possuem três terminais. Eles são formados por três camadas,
que podem ser de dois tipos: P e N. Quando temos duas camadas do tipo P e uma
do tipo N, temos o transistor PNP. Por outro lado, quando temos duas camadas do
tipo N e uma do tipo P, temos o transistor NPN. Essa estrutura é fundamental para
o funcionamento dos transistores, que são componentes essenciais em muitos
dispositivos eletrônicos.

1
Marcar para revisão
Analise o circuito amplificador a seguir.

Com relação a esse amplificador, é correto afirmar:
A
A tensão de polarização de base igual a 1,8V é determinada pelos resistores em
série colocados no emissor.
B
Uma corrente de coletor igual a 1,1 mA determina que o transistor opere na região
de corte.
C
O ganho de tensão desse amplificador é, aproximadamente, igual a dois em função
da configuração coletor comum.
D
O sinal alternado no emissor do transistor é proporcionado pelo resistor de
linearização de 180 Ω.
E
O sinal alternado no emissor do transistor é proporcionado pelo resistor de
linearização de 820 Ω.
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: O sinal alternado no emissor do transistor é proporcionado pelo
resistor de linearização de 180 Ω.
2
Marcar para revisão
No que diz respeito aos transistores de junção bipolar (TBJ), assinale a alternativa
correta.
A
Os transistores são utilizados apenas em amplificadores de áudio e, por isso, são
tão importantes.
B
Os transistores de junção bipolar são dispositivos semicondutores que possuem
três terminais, formados por três camadas consistindo de: duas do tipo P e uma do
tipo N, formando assim o transistor PNP ou duas do tipo N e uma do tipo P,
formando assim o transistor NPN.
C
Os transistores de junção bipolar são dispositivos semicondutores que possuem
três terminais: coletor, emissor e gate.
D
Para que um transistor funcione é necessário polarizar corretamente as suas
junções. Desse modo, nos transistores tipo NPN, a corrente elétrica entra pela base
e sai pelo coletor e emissor.
E
Os transistores PNP, quando polarizados corretamente, a junção base-emissor é
polarizada reversamente e a junção base-coletor é polarizada diretamente.
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a B. Os transistores de junção bipolar são dispositivos
semicondutores que possuem três terminais. Eles são formados por três camadas,
que podem ser de dois tipos: P e N. Quando temos duas camadas do tipo P e uma
do tipo N, temos o transistor PNP. Por outro lado, quando temos duas camadas do
tipo N e uma do tipo P, temos o transistor NPN. Essa estrutura é fundamental para
o funcionamento dos transistores, que são componentes essenciais em muitos
dispositivos eletrônicos.
3
Marcar para revisão
Analise o circuito a seguir.

Dado o circuito representado pela figura, o valor de VCE e a região de operação do
circuito são, respectivamente: (Considere: VBE = 0,7V e β = 100).
A
5V, região linear.
B
10V, região de corte.
C
-3.9V, região reversa.
D
0V, região de saturação.
E
-5V, região linear.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 5V, região linear.
4
Marcar para revisão
No circuito da figura a seguir, o transistor PNP tem β = 100e VBE = -0,7 V. Sendo
R1 = 20 KΩ, R2 = 20 KΩ, RC = 3 KΩ, RE = 1 KΩ e VCC = 10 V, qual o valor da
corrente Ic?

A
0 , 38 m A 0,38mA
B
3 , 87 m A 3,87mA
C
5 , 13 m A 5,13mA
D
4 , 25 m A 4,25mA
E
5 , 64 m A 5,64mA
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 5 , 64 m A 5,64mA
5
Marcar para revisão
Dado o circuito apresentado a seguir, assinale a alternativa que indica o valor da
tensão no coletor VC.

A
0V
B
2V
C
5V
D
10V
E
12V
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 10V
6
Marcar para revisão
Analise o circuito a seguir. Considere β=100 e vbe=0,7 V.

Os parâmetros do modelo para pequenos sinais gm , rπ e re são, respectivamente:
A
120 mA/V; 2,08 Ω e 208 Ω
B
120 mA/V; 208 Ω e 2,08 Ω
C
480 mA/V; 416 Ω e 8,32 Ω
D
240 mA/V; 4,16 Ω e 416 Ω
E
240 mA/V; 416 Ω e 4,16 Ω
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 240 mA/V; 416 Ω e 4,16 Ω

1
Marcar para revisão
Analise o circuito a seguir. Considere β=100 e vbe=0,7 V.

Os parâmetros do modelo para pequenos sinais gm , rπ e re são, respectivamente:
A
120 mA/V; 2,08 Ω e 208 Ω
B
120 mA/V; 208 Ω e 2,08 Ω
C
480 mA/V; 416 Ω e 8,32 Ω
D
240 mA/V; 4,16 Ω e 416 Ω
E
240 mA/V; 416 Ω e 4,16 Ω
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 240 mA/V; 416 Ω e 4,16 Ω
2
Marcar para revisão
No que diz respeito aos transistores de junção bipolar (TBJ), assinale a alternativa
correta.
A
Os transistores são utilizados apenas em amplificadores de áudio e, por isso, são
tão importantes.
B
Os transistores de junção bipolar são dispositivos semicondutores que possuem
três terminais, formados por três camadas consistindo de: duas do tipo P e uma do
tipo N, formando assim o transistor PNP ou duas do tipo N e uma do tipo P,
formando assim o transistor NPN.
C
Os transistores de junção bipolar são dispositivos semicondutores que possuem
três terminais: coletor, emissor e gate.
D
Para que um transistor funcione é necessário polarizar corretamente as suas
junções. Desse modo, nos transistores tipo NPN, a corrente elétrica entra pela base
e sai pelo coletor e emissor.
E
Os transistores PNP, quando polarizados corretamente, a junção base-emissor é
polarizada reversamente e a junção base-coletor é polarizada diretamente.
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a B. Os transistores de junção bipolar são dispositivos
semicondutores que possuem três terminais. Eles são formados por três camadas,
que podem ser de dois tipos: P e N. Quando temos duas camadas do tipo P e uma
do tipo N, temos o transistor PNP. Por outro lado, quando temos duas camadas do
tipo N e uma do tipo P, temos o transistor NPN. Essa estrutura é fundamental para
o funcionamento dos transistores, que são componentes essenciais em muitos
dispositivos eletrônicos.
3
Marcar para revisão
Dado o circuito apresentado a seguir, assinale a alternativa que indica o valor da
tensão no coletor VC.

A
0V
B
2V
C
5V
D
10V
E
12V
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 10V
4
Marcar para revisão
Analise o circuito a seguir.

Dado o circuito representado pela figura, o valor de VCE e a região de operação do
circuito são, respectivamente: (Considere: VBE = 0,7V e β = 100).
A
5V, região linear.
B
10V, região de corte.
C
-3.9V, região reversa.
D
0V, região de saturação.
E
-5V, região linear.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 5V, região linear.
5
Marcar para revisão
No circuito da figura a seguir, o transistor PNP tem β = 100 e VBE = -0,7 V. Sendo
R1 = 20 KΩ, R2 = 20 KΩ, RC = 3 KΩ, RE = 1 KΩ e VCC = 10 V, qual o valor da
corrente Ic?

A
0 , 38 m A 0,38mA
B
3 , 87 m A 3,87mA
C
5 , 13 m A 5,13mA
D
4 , 25 m A 4,25mA
E
5 , 64 m A 5,64mA
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: 5 , 64 m A 5,64mA
6
Marcar para revisão
Analise o circuito amplificador a seguir.

Com relação a esse amplificador, é correto afirmar:
A
A tensão de polarização de base igual a 1,8V é determinada pelos resistores em
série colocados no emissor.
B
Uma corrente de coletor igual a 1,1 mA determina que o transistor opere na região
de corte.
C
O ganho de tensão desse amplificador é, aproximadamente, igual a dois em função
da configuração coletor comum.
D
O sinal alternado no emissor do transistor é proporcionado pelo resistor de
linearização de 180 Ω.
E
O sinal alternado no emissor do transistor é proporcionado pelo resistor de
linearização de 820 Ω.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Resposta correta: O sinal alternado no emissor do transistor é proporcionado pelo
resistor de linearização de 180 Ω.

1
Marcar para revisão
Observando o circuito da figura a seguir e considerando que VP = VGS(off), a corrente
IDS é igual a:

Fonte: EnsineMe.
A
6mA
B
2µA
C
6µA
D
9mA
E
0mA
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0mA
2
Marcar para revisão
Considere o circuito da figura a seguir e estes dados: VCC = 12V, VC = 6V, IB = 40µA e
um ganho β = 80. O valor da resistência da base RB é:

Fonte: EnsineMe.
A
1,998kΩ
B
150kΩ
C
233,5kΩ
D
666kΩ
E
999kΩ
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 233,5kΩ
3
Marcar para revisão
Considerando a configuração do circuito FET a seguir, determine a corrente IDQ:

Fonte: EnsineMe.
A
8mA
B
1mA
C
6µA
D
2,727mA
E
5,454mA
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 2,727mA
4
Marcar para revisão
Considere o circuito a seguir e estes parâmetros: RC = 2kΩ, RB = 400kΩ, rO = 2kΩ,
re = 10Ω, VCC = 16V, Vce = 8V e um ganho β = 100. O ganho de tensão do circuito
(AV) é igual a:

Fonte: EnsineMe.
A
-100
B
100
C
1000
D
1
E
0
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -100
5
Marcar para revisão
Um transistor pode ter diferentes polarizações de acordo com a forma que a fonte
de alimentação se conecta aos terminais. Quando uma fonte de alimentação
contínua é conectada aos terminais de um transistor de tal maneira que as junções
emissor/base e coletor/base estão polarizadas diretamente, falamos que a
polarização é:
A
Direta.
B
Reversa.
C
Direta-Reversa.
D
Direta-Direta.
E
Reversa-Direta.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A polarização de um transistor é determinada pela maneira como a fonte de
alimentação é conectada aos seus terminais. No caso apresentado na questão, a
fonte de alimentação contínua é conectada de tal forma que as junções
emissor/base e coletor/base estão polarizadas diretamente. Isso significa que a
corrente flui do emissor para a base e do coletor para a base. Nesse cenário, a
polarização é chamada de "direta". Portanto, a alternativa correta é a "A", que
afirma quea polarização é direta.
6
Marcar para revisão
Considerando a configuração do circuito FET, a tensão VDS é igual a:

Fonte: EnsineMe.
A
12V
B
6V
C
-6V
D
0V
E
-12V
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 6V
7
Marcar para revisão
Determine o valor da resistência RS para o circuito da figura a seguir a fim de
promover uma tensão VD = 10V.

Fonte: EnsineMe.
A
2,67kΩ
B
36kΩ
C
2kΩ
D
12kΩ
E
3kΩ
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 2,67kΩ
8
Marcar para revisão
Observando o circuito da figura a seguir e considerando que VP = VGS(off), determine a
tensão VD.

Fonte: EnsineMe.
A
18V
B
-18V
C
4V
D
-4V
E
0V
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 18V
9
Marcar para revisão
Determine a tensão VGS para o circuito da figura a seguir:

Fonte: EnsineMe.
A
16V
B
8,8V
C
0V
D
12V
E
4V
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0V
10
Marcar para revisão
Para o circuito da figura a seguir, determine a tensão VS para uma corrente IDQ =
9mA.

Fonte: EnsineMe.
A
18V
B
0V
C
0,5V
D
-0,5V
E
-4V
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -0,5V


1
Marcar para revisão
Observando o circuito da figura a seguir e considerando que VP = VGS(off), a corrente
IDS é igual a:

Fonte: EnsineMe.
A
6mA
B
2µA
C
6µA
D
9mA
E
0mA
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0mA
2
Marcar para revisão
Considere o circuito da figura a seguir e estes dados: VCC = 12V, VC = 6V, IB = 40µA e
um ganho β = 80. O valor da resistência da base RB é:

Fonte: EnsineMe.
A
1,998kΩ
B
150kΩ
C
233,5kΩ
D
666kΩ
E
999kΩ
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 233,5kΩ
3
Marcar para revisão
Considerando a configuração do circuito FET a seguir, determine a corrente IDQ:

Fonte: EnsineMe.
A
8mA
B
1mA
C
6µA
D
2,727mA
E
5,454mA
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 2,727mA
4
Marcar para revisão
Considere o circuito a seguir e estes parâmetros: RC = 2kΩ, RB = 400kΩ, rO = 2kΩ,
re = 10Ω, VCC = 16V, Vce = 8V e um ganho β = 100. O ganho de tensão do circuito
(AV) é igual a:

Fonte: EnsineMe.
A
-100
B
100
C
1000
D
1
E
0
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -100
5
Marcar para revisão
Um transistor pode ter diferentes polarizações de acordo com a forma que a fonte
de alimentação se conecta aos terminais. Quando uma fonte de alimentação
contínua é conectada aos terminais de um transistor de tal maneira que as junções
emissor/base e coletor/base estão polarizadas diretamente, falamos que a
polarização é:
A
Direta.
B
Reversa.
C
Direta-Reversa.
D
Direta-Direta.
E
Reversa-Direta.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A polarização de um transistor é determinada pela maneira como a fonte de
alimentação é conectada aos seus terminais. No caso apresentado na questão, a
fonte de alimentação contínua é conectada de tal forma que as junções
emissor/base e coletor/base estão polarizadas diretamente. Isso significa que a
corrente flui do emissor para a base e do coletor para a base. Nesse cenário, a
polarização é chamada de "direta". Portanto, a alternativa correta é a "A", que
afirma que a polarização é direta.
6
Marcar para revisão
Considerando a configuração do circuito FET, a tensão VDS é igual a:

Fonte: EnsineMe.
A
12V
B
6V
C
-6V
D
0V
E
-12V
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 6V
7
Marcar para revisão
Determine o valor da resistência RS para o circuito da figura a seguir a fim de
promover uma tensão VD = 10V.

Fonte: EnsineMe.
A
2,67kΩ
B
36kΩ
C
2kΩ
D
12kΩ
E
3kΩ
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 2,67kΩ
8
Marcar para revisão
Observando o circuito da figura a seguir e considerando que VP = VGS(off), determine a
tensão VD.

Fonte: EnsineMe.
A
18V
B
-18V
C
4V
D
-4V
E
0V
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 18V
9
Marcar para revisão
Determine a tensão VGS para o circuito da figura a seguir:

Fonte: EnsineMe.
A
16V
B
8,8V
C
0V
D
12V
E
4V
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0V
10
Marcar para revisão
Para o circuito da figura a seguir, determine a tensão VS para uma corrente IDQ =
9mA.

Fonte: EnsineMe.
A
18V
B
0V
C
0,5V
D
-0,5V
E
-4V
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -0,5V


1
Marcar para revisão
Determine a tensão VGS para o circuito da figura a seguir:

Fonte: EnsineMe.
A
16V
B
8,8V
C
0V
D
12V
E
4V
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0V
2
Marcar para revisão
Determine a corrente IDQ para o circuito a seguir. Considere a tensão VDSQ = 5,54V.

Fonte: EnsineMe.
A
1,5µA
B
0mA
C
12mA
D
7,77mA
E
4,7mA
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 4,7mA
3
Marcar para revisão
Considerando a configuração do circuito FET, a tensão VDS é igual a:

Fonte: EnsineMe.
A
12V
B
6V
C
-6V
D
0V
E
-12V
Resposta incorreta
Opa! A alternativa correta é a letra B. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 6V
4
Marcar para revisão
Determine o valor da resistência RS para o circuito da figura a seguir a fim de
promover uma tensão VD = 10V.

Fonte: EnsineMe.
A
2,67kΩ
B
36kΩ
C
2kΩ
D
12kΩ
E
3kΩ
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 2,67kΩ
5
Marcar para revisão
Observando o circuito da figura a seguir e considerando que VP = VGS(off), a corrente
IDS é igual a:

Fonte: EnsineMe.
A
6mA
B
2µA
C
6µA
D
9mA
E
0mA
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0mA
6
Marcar para revisão
Determine a tensão VD para o circuito da figura a seguir:

Fonte: EnsineMe.
A
12V
B
4V
C
0V
D
16V
E
8,8V
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 8,8V
7
Marcar para revisão
Considere o circuito amplificador a seguir. Determine o ganho do amplificador
sabendo que seus parâmetros são:
• RC = 6kΩ;
• R1 = 1,2 MΩ;
• R2 = 1,5kΩ;
• RE = 0,9kΩ;
• re = 20Ω;
• rO = muito alto (tendendo ao infinito)Ω;
• VCC = 16V;
• Ganho β = 120.
Observação:Quando uma das resistências do paralelo tem um valor muito elevado
(tendendo ao infinito), o resultado dele é igual à menor resistência.

Fonte: EnsineMe.
A
0
B
280
C
300
D
-280
E
-300
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -300
8
Marcar para revisão
Considere o circuito a seguir e estes parâmetros: RC = 2kΩ, RB = 400kΩ, rO = 2kΩ,
re = 10Ω, VCC = 16V, Vce = 8V e um ganho β = 100. O ganho de tensão do circuito
(AV) é igual a:

Fonte: EnsineMe.
A
-100
B
100
C
1000
D
1
E
0
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -100
9
Marcar para revisão
Considerando a configuração do circuito FET a seguir, determine a corrente IDQ:

Fonte: EnsineMe.
A
8mA
B
1mA
C
6µA
D
2,727mA
E
5,454mA
Resposta incorreta
Opa! A alternativa correta é a letra D. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 2,727mA
10
Marcar para revisão
Um transistor pode ter diferentes polarizações de acordo com a forma que a fonte
de alimentação se conecta aos terminais. Quando uma fonte de alimentação
contínua é conectada aos terminais de um transistor de tal maneira que as junções
emissor/base e coletor/base estão polarizadas diretamente, falamos que a
polarização é:
A
Direta.
B
Reversa.
C
Direta-Reversa.
D
Direta-Direta.
E
Reversa-Direta.
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A polarização de um transistor é determinada pela maneira como a fonte de
alimentação é conectada aos seus terminais. No caso apresentado na questão, a
fonte de alimentação contínua é conectada de tal forma que as junções
emissor/base e coletor/base estão polarizadas diretamente. Isso significa que a
corrente flui do emissor para a base e do coletor para a base. Nesse cenário, a
polarização é chamada de "direta". Portanto, a alternativa correta é a "A", que
afirma que a polarização é direta.

1
Marcar para revisão
Determine o valor da tensão de saída do circuito da figura a seguir. Considere os
resistores: Rf = 470kΩ; R1 = 4,3kΩ; R2 = 33kΩ e R3 = 33kΩ.

Fonte: Raphael de Souza dos Santos.
A
8,0V
B
-8,0V
C
0V
D
-1,78V
E
1,78V
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 1,78V
2
Marcar para revisão
Calcule a tensão de saída para o circuito da figura. Considere: V1 = 5mV; V2 = 10mV
e V3 = 15mV; Rf = 10kΩ; R1 = 10kΩ; R2 = 10kΩ e R3 = 10kΩ.

Fonte: Raphael de Souza dos Santos.
A
30mV
B
0V
C
-30mV
D
20mV
E
-20mV
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -30mV
3
Marcar para revisão
Calcule a tensão de saída do circuito da figura a seguir:

Fonte: Raphael de Souza dos Santos.
A
12,12 mV
B
-12,12mV
C
0V
D
1,2m V
E
-1,2mV
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 12,12 mV
4
Marcar para revisão
Determine a tensão de saída para o circuito da figura a seguir, considerando: V1 =
10 V e V2 = 20V.

Fonte: Raphael de Souza dos Santos.
A
20V
B
10V
C
-10V
D
-20V
E
0V
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -10V
5
Marcar para revisão
Para o circuito da figura a seguir, determine o valor da tensão na saída (VO):

Fonte: Raphael de Souza dos Santos.
A
-20V
B
20V
C
2V
D
-2V
E
0
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A tensão na saída (VO) para o circuito apresentado na figura é -20V. Isso pode ser
determinado através da análise do circuito e aplicação das leis de Kirchhoff.
Portanto, a alternativa correta é a letra A, que indica o valor de -20V.

1
Marcar para revisão
Para o circuito da figura a seguir, determine o valor da tensão na saída (VO):

Fonte: Raphael de Souza dos Santos.
A
-20V
B
20V
C
2V
D
-2V
E
0
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A tensão na saída (VO) para o circuito apresentado na figura é -20V. Isso pode ser
determinado através da análise do circuito e aplicação das leis de Kirchhoff.
Portanto, a alternativa correta é a letra A, que indica o valor de -20V.
2
Marcar para revisão
Determine a tensão de saída para o circuito da figura a seguir, considerando: V1 =
10 V e V2 = 20V.

Fonte: Raphael de Souza dos Santos.
A
20V
B
10V
C
-10V
D
-20V
E
0V
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -10V
3
Marcar para revisão
Determine o valor da tensão de saída do circuito da figura a seguir. Considere os
resistores: Rf = 470kΩ; R1 = 4,3kΩ; R2 = 33kΩ e R3 = 33kΩ.

Fonte: Raphael de Souza dos Santos.
A
8,0V
B
-8,0V
C
0V
D
-1,78V
E
1,78V
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 1,78V
4
Marcar para revisão
Calcule a tensão de saída do circuito da figura a seguir:

Fonte: Raphael de Souza dos Santos.
A
12,12 mV
B
-12,12mV
C
0V
D
1,2m V
E
-1,2mV
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 12,12 mV
5
Marcar para revisão
Calcule a tensão de saída para o circuito da figura. Considere: V1 = 5mV; V2 = 10mV
e V3 = 15mV; Rf = 10kΩ; R1 = 10kΩ; R2 = 10kΩ e R3 = 10kΩ.

Fonte: Raphael de Souza dos Santos.
A
30mV
B
0V
C
-30mV
D
20mV
E
-20mV
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -30mV

1
Marcar para revisão
Calcule a tensão de saída para o circuito da figura. Considere: V1 = 5mV; V2 = 10mV
e V3 = 15mV; Rf = 10kΩ; R1 = 10kΩ; R2 = 10kΩ e R3 = 10kΩ.

Fonte: Raphael de Souza dos Santos.
A
30mV
B
0V
C
-30mV
D
20mV
E
-20mV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -30mV
2
Marcar para revisão
Determine a tensão de saída para o circuito da figura a seguir, considerando: V1 =
10 V e V2 = 20V.

Fonte: Raphael de Souza dos Santos.
A
20V
B
10V
C
-10V
D
-20V
E
0V
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -10V
3
Marcar para revisão
Para o circuito da figura a seguir, determine o valor da tensão na saída (VO):

Fonte: Raphael de Souza dos Santos.
A
-20V
B
20V
C
2V
D
-2V
E
0
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A tensão na saída (VO) para o circuito apresentado na figura é -20V. Isso pode ser
determinado através da análise do circuito e aplicação das leis de Kirchhoff.
Portanto, a alternativa correta é a letra A, que indica o valor de -20V.
4
Marcar para revisão
Calcule a tensão de saída do circuito da figura a seguir:

Fonte: Raphael de Souza dos Santos.
A
12,12 mV
B
-12,12mV
C
0V
D
1,2m V
E
-1,2mV
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 12,12 mV
5
Marcar para revisão
Determine o valor da tensão de saída do circuito da figura a seguir. Considere os
resistores: Rf = 470kΩ;R1 = 4,3kΩ; R2 = 33kΩ e R3 = 33kΩ.

Fonte: Raphael de Souza dos Santos.
A
8,0V
B
-8,0V
C
0V
D
-1,78V
E
1,78V
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 1,78V

1
Marcar para revisão
Determine o valor da tensão de saída do circuito da figura a seguir. Considere os
resistores: Rf = 470kΩ; R1 = 4,3kΩ; R2 = 33kΩ e R3 = 33kΩ.

Fonte: Raphael de Souza dos Santos.
A
8,0V
B
-8,0V
C
0V
D
-1,78V
E
1,78V
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 1,78V
2
Marcar para revisão
Determine a tensão de saída para o circuito da figura a seguir, considerando: V1 =
10 V e V2 = 20V.

Fonte: Raphael de Souza dos Santos.
A
20V
B
10V
C
-10V
D
-20V
E
0V
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -10V
3
Marcar para revisão
Calcule a tensão de saída para o circuito da figura. Considere: V1 = 5mV; V2 = 10mV
e V3 = 15mV; Rf = 10kΩ; R1 = 10kΩ; R2 = 10kΩ e R3 = 10kΩ.

Fonte: Raphael de Souza dos Santos.
A
30mV
B
0V
C
-30mV
D
20mV
E
-20mV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -30mV
4
Marcar para revisão
Para o circuito da figura a seguir, determine o valor da tensão na saída (VO):

Fonte: Raphael de Souza dos Santos.
A
-20V
B
20V
C
2V
D
-2V
E
0
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A tensão na saída (VO) para o circuito apresentado na figura é -20V. Isso pode ser
determinado através da análise do circuito e aplicação das leis de Kirchhoff.
Portanto, a alternativa correta é a letra A, que indica o valor de -20V.
5
Marcar para revisão
Calcule a tensão de saída do circuito da figura a seguir:

Fonte: Raphael de Souza dos Santos.
A
12,12 mV
B
-12,12mV
C
0V
D
1,2m V
E
-1,2mV
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 12,12 mV

1
Marcar para revisão
Determine o valor da tensão de saída do circuito da figura a seguir. Considere os
resistores: Rf = 470kΩ; R1 = 4,3kΩ; R2 = 33kΩ e R3 = 33kΩ.

Fonte: Raphael de Souza dos Santos.
A
8,0V
B
-8,0V
C
0V
D
-1,78V
E
1,78V
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 1,78V
2
Marcar para revisão
Determine a tensão de saída para o circuito da figura a seguir, considerando: V1 =
10 V e V2 = 20V.

Fonte: Raphael de Souza dos Santos.
A
20V
B
10V
C
-10V
D
-20V
E
0V
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -10V
3
Marcar para revisão
Calcule a tensão de saída para o circuito da figura. Considere: V1 = 5mV; V2 = 10mV
e V3 = 15mV; Rf = 10kΩ; R1 = 10kΩ; R2 = 10kΩ e R3 = 10kΩ.

Fonte: Raphael de Souza dos Santos.
A
30mV
B
0V
C
-30mV
D
20mV
E
-20mV
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -30mV
4
Marcar para revisão
Para o circuito da figura a seguir, determine o valor da tensão na saída (VO):

Fonte: Raphael de Souza dos Santos.
A
-20V
B
20V
C
2V
D
-2V
E
0
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A tensão na saída (VO) para o circuito apresentado na figura é -20V. Isso pode ser
determinado através da análise do circuito e aplicação das leis de Kirchhoff.
Portanto, a alternativa correta é a letra A, que indica o valor de -20V.
5
Marcar para revisão
Calcule a tensão de saída do circuito da figura a seguir:

Fonte: Raphael de Souza dos Santos.
A
12,12 mV
B
-12,12mV
C
0V
D
1,2m V
E
-1,2mV
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 12,12 mV

1
Marcar para revisão
Determine o valor da tensão de saída do circuito da figura a seguir. Considere os
resistores: Rf = 470kΩ; R1 = 4,3kΩ; R2 = 33kΩ e R3 = 33kΩ.

Fonte: Raphael de Souza dos Santos.
A
8,0V
B
-8,0V
C
0V
D
-1,78V
E
1,78V
Resposta incorreta
Opa! A alternativa correta é a letra E. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 1,78V
2
Marcar para revisão
Calcule a tensão de saída para o circuito da figura. Considere: V1 = 5mV; V2 = 10mV
e V3 = 15mV; Rf = 10kΩ; R1 = 10kΩ; R2 = 10kΩ e R3 = 10kΩ.

Fonte: Raphael de Souza dos Santos.
A
30mV
B
0V
C
-30mV
D
20mV
E
-20mV
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: -30mV
3
Marcar para revisão
Para o circuito da figura a seguir, determine o valor da tensão na saída (VO):

Fonte: Raphael de Souza dos Santos.
A
-20V
B
20V
C
2V
D
-2V
E
0
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A tensão na saída (VO) para o circuito apresentado na figura é -20V. Isso pode ser
determinado através da análise do circuito e aplicação das leis de Kirchhoff.
Portanto, a alternativa correta é a letra A, que indica o valor de -20V.
4
Marcar para revisão
Calcule a tensão de saída do circuito da figura a seguir:

Fonte: Raphael de Souza dos Santos.
A
12,12 mV
B
-12,12mV
C
0V
D
1,2m V
E
-1,2mV
Resposta incorreta
Opa! A alternativa correta é a letra A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 12,12 mV
5
Marcar para revisão
Determine a tensão de saída para o circuito da figura a seguir, considerando: V1 =
10 V e V2 = 20V.

Fonte: Raphael de Souza dos Santos.
A
20V
B
10V
C
-10V
D
-20V
E
0V
Resposta incorreta
Opa! A alternativa correta é a letra C. Confira o gabarito comentado!
Gabarito Comentado
