Exercícios tema 3 V3

Prévia do material em texto

Você acertou 10 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
1 Marcar para revisão

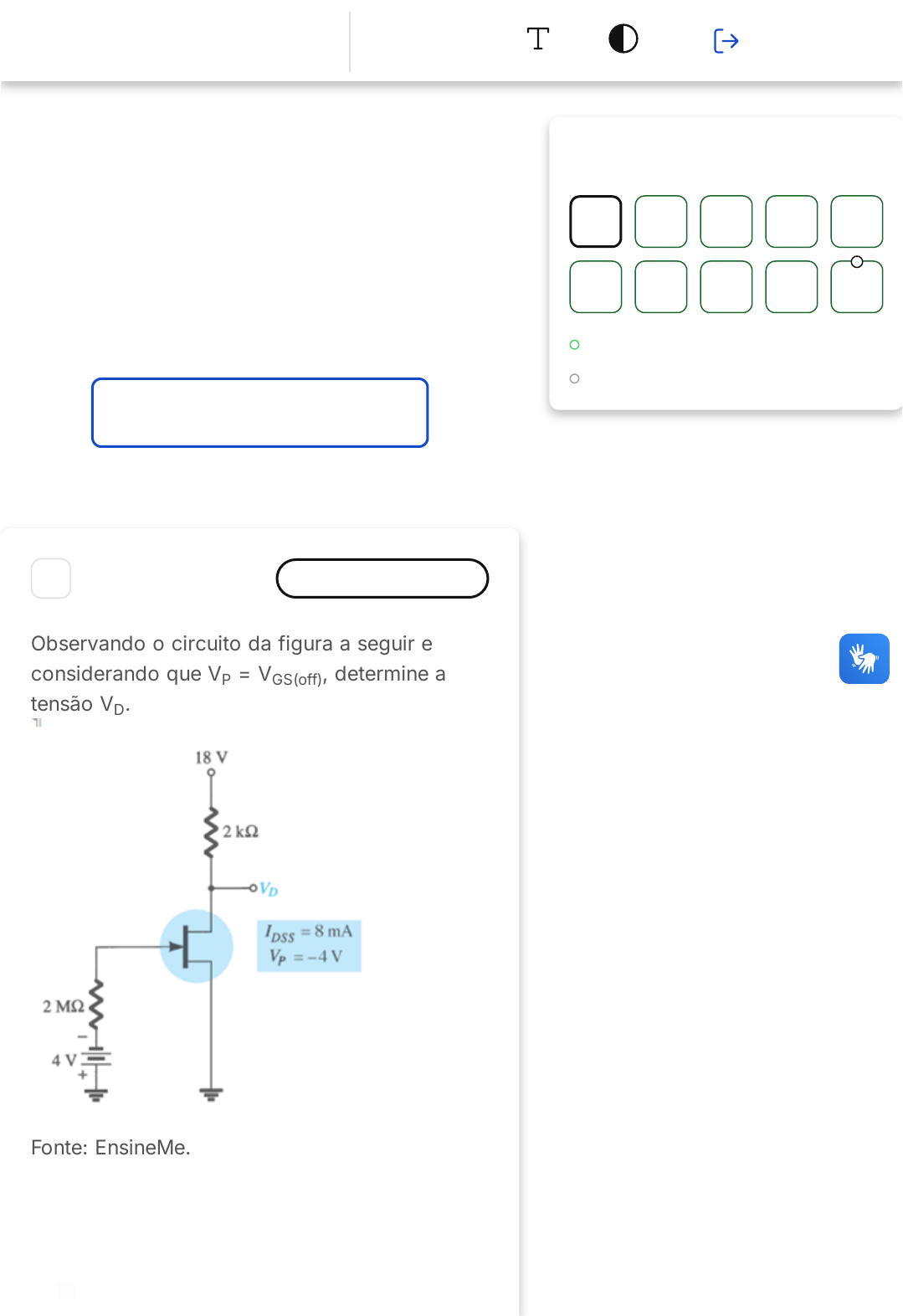

Observando o circuito da figura a seguir e
considerando que V = V , determine a
tensão V .
Fonte: EnsineMe.
P GS(off)
D
Questão 1 de 10
Corretas �10�
Em branco �0�
1 2 3 4 5
6 7 8 9 10
Lista de exercícios O Transistor Sair
Feedback
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 1/14
A
B
C
D
E
18V
�18V
4V
�4V
0V
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 18V
2 Marcar para revisão
Um transistor pode ter diferentes polarizações
de acordo com a forma que a fonte de
alimentação se conecta aos terminais. Quando
uma fonte de alimentação contínua é conectada
aos terminais de um transistor de tal maneira
que as junções emissor/base e coletor/base
estão polarizadas diretamente, falamos que a
polarização é:
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 2/14
A
B
C
D
E
Direta.
Reversa.
Direta-Reversa.
Direta-Direta.
Reversa-Direta.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A polarização de um transistor é
determinada pela maneira como a fonte de
alimentação é conectada aos seus
terminais. No caso apresentado na
questão, a fonte de alimentação contínua é
conectada de tal forma que as junções
emissor/base e coletor/base estão
polarizadas diretamente. Isso significa que
a corrente flui do emissor para a base e do
coletor para a base. Nesse cenário, a
polarização é chamada de "direta".
Portanto, a alternativa correta é a "A", que
afirma que a polarização é direta.
3 Marcar para revisão
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 3/14
A
B
C
D
E
Determine a tensão V para o circuito da figura
a seguir:
Fonte: EnsineMe.
D
12V
4V
0V
16V
8,8V
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 8,8V
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 4/14
A
B
C
D
E
4 Marcar para revisão
Considerando a configuração do circuito FET a
seguir, determine a corrente I :
Fonte: EnsineMe.
DQ
8mA
1mA
6µA
2,727mA
5,454mA
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 2,727mA
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 5/14
A
B
C
D
E
5 Marcar para revisão
Observando o circuito da figura a seguir e
considerando que V = V , a corrente IDS é
igual a:
Fonte: EnsineMe.
P GS(off)
6mA
2µA
6µA
9mA
0mA
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 6/14
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 0mA
6 Marcar para revisão
Considere o circuito amplificador a seguir.
Determine o ganho do amplificador sabendo
que seus parâmetros são:
R = 6kΩ;
R = 1,2 MΩ;
R = 1,5kΩ;
R = 0,9kΩ;
r = 20Ω;
r = muito alto (tendendo ao infinito)Ω;
VCC � 16V;
Ganho β = 120.
Observação: Quando uma das resistências do
paralelo tem um valor muito elevado (tendendo
ao infinito), o resultado dele é igual à menor
resistência.
C
1
2
E
e
O
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 7/14
A
B
C
D
E
Fonte: EnsineMe.
0
280
300
�280
�300
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 8/14
A
B
C
D
E
A resposta certa é: �300
7 Marcar para revisão
Para o circuito da figura a seguir, determine a
tensão V para uma corrente I = 9mA.
Fonte: EnsineMe.
S DQ
18V
0V
0,5V
�0,5V
�4V
Resposta correta
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 9/14
A
B
C
D
E
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: �0,5V
8 Marcar para revisão
Transistores bipolares de junção, são
compostos por 3 materiais. Quando temos dois
semicondutores negativos nas extremidades,
com um semicondutor positivo no centro,
temos o transistor chamado de:
NPN.
PNP.
NPP.
PPN.
PNN.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 10/14
De maneira similar à da construção dos
diodos semicondutores, os transistores
bipolares de junção �TBJs� são formados
por três materiais semicondutores
dopados. Dependendo de sua construção,
os TBJs são classificados como NPN ou
PNP (junções entre semicondutores).
As duas letras que formam essas junções
indicam o seguinte:
N � Semicondutor do tipo N considerado
negativo, ou seja, sua carga elétrica é
transportada por elétrons.
P � Semicondutor do tipo P considerado
positivo, já que ela é transportada pela
movimentação de lacunas (buracos).
9 Marcar para revisão
Considere o circuito a seguir e estes
parâmetros: R = 2kΩ, R = 400kΩ, rO � 2kΩ,
r = 10Ω, VCC � 16V, V = 8V e um ganho β =
100. O ganho de tensão do circuito �AV) é igual
a:
C B
e ce
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 11/14
A
B
C
D
E
Fonte: EnsineMe.
�100
100
1000
1
0
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 12/14
A
B
C
D
E
A resposta certa é: �100
10 Desmarcar para revisão
Considere o circuito da figura a seguir e estes
dados: V = 12V, V = 6V, I = 40µA e um
ganho β = 80. O valor da resistência da base
R é:
Fonte: EnsineMe.
CC C B
B
1,998kΩ
150kΩ
233,5kΩ
666kΩ
999kΩ
16/02/2025, 17:18 estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/67b2479e34fbec2ca5f41863/gabarito/ 13/14
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 233,5kΩ
