COMANDOS ELÉTRICOS [1155637]

Prévia do material em texto

Pincel Atômico - 21/12/2024 16:26:54 1/6
JULIANA SANTOS DE
SOUZA
Avaliação Presencial (EAD)
Atividade finalizada em 19/12/2024 18:11:26 (3104411 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
COMANDOS ELÉTRICOS [1155637] - Avaliação com 20 questões, com o peso total de 51,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Eletrotécnica - Grupo: EAD - 07/24 - EAD ELE [129256]
Aluno(a):
91645255 - JULIANA SANTOS DE SOUZA - Respondeu 14 questões corretas, obtendo um total de 35,70 pontos como nota
[349960_13649]
Questão
001

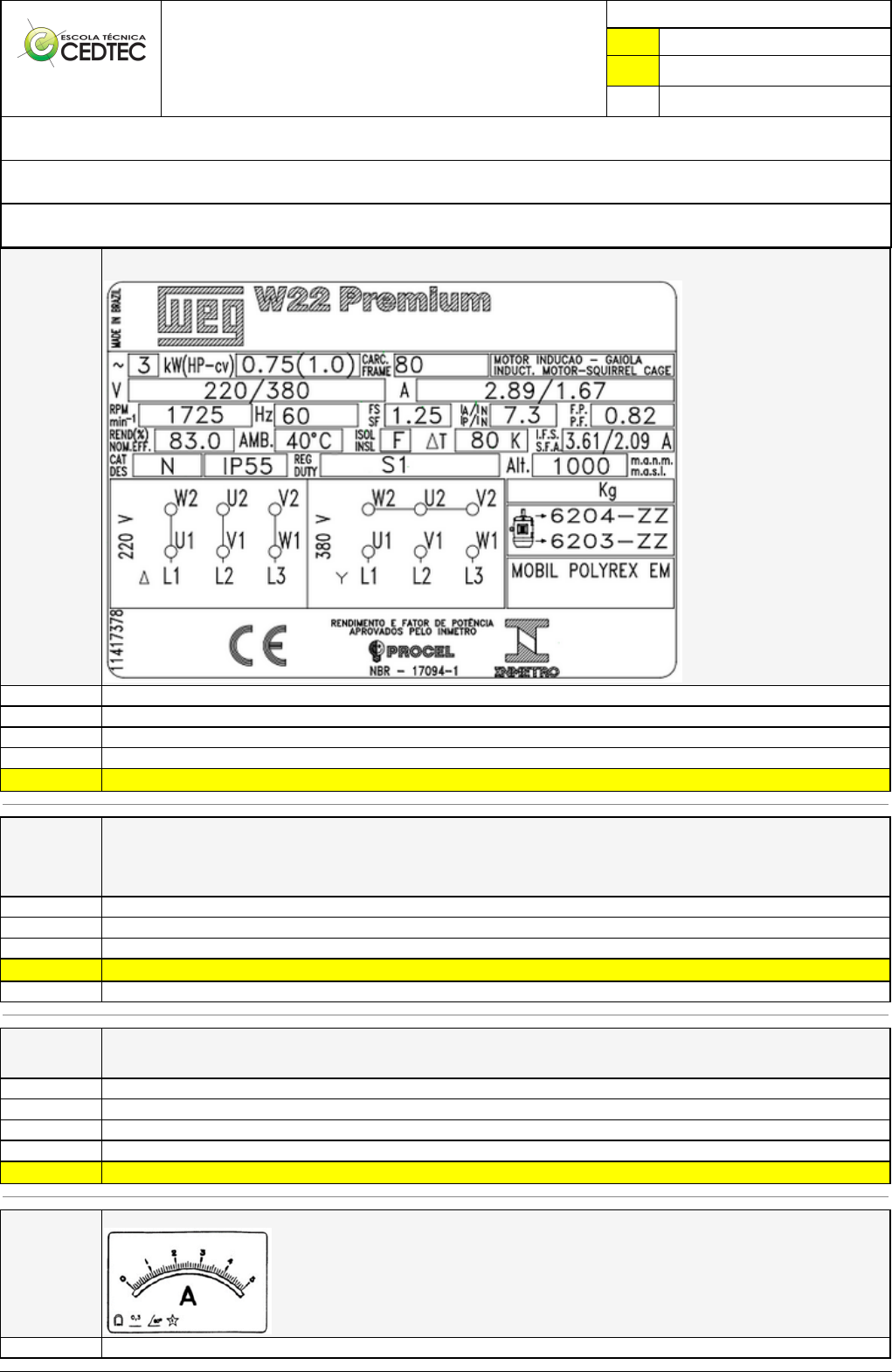

Considerando a placa de identificação de um motor, mostrada na figura abaixo. A corrente de partida desse motor sob condições nominais
ligado a uma rede elétrica trifásica de 380V é de:
7,3 A
2,89 A
21,1 A
1,67 A
X 12,2 A
[349960_7817]
Questão
002
Sensores de Posição são sensores usados em:
1 - Em aplicações em que se necessita monitorar a posição de uma peça, como tornos automáticos industriais, ou contagem de produtos.
2 - Em aplicações em que se deseja verificar a posição de um braço de um robô
3 - Em aplicações onde se deseja o alinhamento de uma antena parabólica com outra ou um satélite, usam-se sensores de posição.
De acordo com as alternativas, podemos afirmar:
1 e 3 estão corretas
1 e 2 estão corretas
1 e 3 estão incorretas
X 1, 2 e 3 estão corretas.
1, 2 e 3 estão incorretas.
[349960_59151]
Questão
003
Considere que um técnico tenha apresentado como resultado da medição da diferença de potencial elétrico (ddp) o valor de 119 V.
Considerando que o instrumento tinha resolução de 0,1 V e o mostrador digital apontava o valor de 118,8 V, é correto afirmar que o valor
apresentado da ddp foi:
Truncado após a medição.
Corrigido descontando a resolução do instrumento.
Compensado após a medição.
Transformado descontando a resolução do instrumento.
X Arredondado após a medição.
[349960_165203]
Questão
004
Considerando que o instrumento está mostrando em seu marcador o valor de 4ª. É INCORRETO afirmar que:
± 0,3% de erro na medida
Pincel Atômico - 21/12/2024 16:26:54 2/6
Amperímetro
Posição de trabalho inclinada
X Sistema eletrodinâmico
Tensão de isolação de 1kV
[349960_7818]
Questão
005
Com relação ao funcionamento do sensor indutivo pode-se afirmar que:
1) Um sensor indutivo é composto por quatro partes sendo:
- Um oscilador, que verifica as mudanças de corrente contínua (DC) para corrente alternada (AC).
- Um núcleo de ferro envolto em fios ou em uma bobina, responsável pela criação do um campo magnético que será afetado pela presença do
objeto metálico.
- Os dispositivos de sensoriamento que monitoram o campo magnético por meio de um circuito, e as mudanças de campo causadas por metais
passando nas proximidades.
- Um processador de saída que leva a informação ao circuito do sensor e envia um sinal para outros equipamentos.
2) Isso ocorre pois o objeto absorve parte do campo magnético gerado pela bobina do sensor, essa variação é detectada pelo circuito e em
seguida produz um sinal de saída, podendo ser a atuação de um contato NA ou NF para corrente alternada ou contínua, um transistor ou ainda
um sinal variável de tensão ou de corrente (saída analógica).
3)Um Sensor indutivo é um dispositivo eletrônico que é capaz de reagir a proximidade de objetos metálicos, esses dispositivos exploram o
princípio da impedância de uma bobina de indução. Quando um objeto metálico, passa pelo campo magnético da bobina do sensor indutivo,
liberando assim a passagem da corrente elétrica.
X As alternativas 1, 2 e 3 estão corretas
1 e 3 estão corretas
Todas estão incorretas
1, 2 e 3 estão incorretas
Somente as alternativas 1 e 2 estão corretas
[349960_59154]
Questão
006
O símbolo abaixo, segundo a ABNT, representa o instrumento constituído de:
X Eletroímã e bobina móvel.
Eletroímã e bobina fixa.
Ímã permanente e bobina móvel.
Sistema ferro móvel.
Ímã permanente e bobina fixa.
[349960_13652]
Questão
007
Considerando a placa de identificação de um motor, mostrada na figura abaixo. Caso esse motor seja ligado a uma rede elétrica trifásica de
tensão 380V, o relé térmico para proteção deste motor, deverá ser ajustado com corrente de:
2,1 A
3,1 A
1,25 A
X 1,5 A
7,3 A
[349960_10982]
Questão
008
Dentre as alternativas abaixo, as que expressam 2métodos práticos para redução da corrente de partida em MIT são:
Partida direta com reversão,Frenagem por contracorrente.
X Partida estrela triângulo,Partida por chave compensadora.
Partida estrela triângulo,Partida direta.
Pincel Atômico - 21/12/2024 16:26:54 3/6
Partida estrela triângulo,Frenagem por contracorrente.
Partida estrela triângulo,Partida direta com reversão.
[349960_13646]
Questão
009
Considerando a placa de identificação de um motor, mostrada na figura abaixo. A potência desse motor em CV é:
X 1,00
0,75
0,83
0,82
0,80
[349960_7801]
Questão
010
Abaixo é dado o desenho de um componente usado em comandos elétricos. De acordo com esse desenho responda:
O que é, e para que serve o componente mostrado no desenho abaixo?
O que acontecerá quando apertarmos o ponto indicado pela seta?
É um relé que acionado interromperá a corrente no circuito
É um contator que acionado desligará o circuito
X É uma botoeira que acionada, liga a lâmpada L2 e desliga a lâmpada L1.
É uma botoeira que acionada, liga a lâmpada L1 e desliga a lâmpada L2.
Nada dito é verdadeiro.
Pincel Atômico - 21/12/2024 16:26:54 4/6
[349961_165200]
Questão
011
A um técnico foi solicitado determinar o fator de potência de uma carga. Ele dispunha de três equipamentos de medição para realizar tal tarefa.
A conexão dos equipamentos no circuito está disposta na figura acima. Para que as medições aferidas fossem capazes de determinar o fator de
potência da carga Z, os equipamentos P, Q e R são, respectivamente,

Frequencímetro, Fasímetro e Ohmímetro
Wattímetro, Voltímetro e Amperímetro
Ohmímetro, Amperímetro e Voltímetro
Fasímetro, Frequencímetro e Ohmímetro
X Amperímetro, Wattímetro e Voltímetro
[349961_59174]
Questão
012
Um galvanômetro cujo fundo de escala é 1 microampère é colocado, em série, num trecho de circuito por onde circula corrente de intensidade
100 microampères. Qual deve ser o valor da resistência shunt (Rs), se a resistência interna do aparelho é 9,9Ω?
1 Ω.
X 0,1 Ω.
9,9 Ω.
99 Ω.
0,99 Ω.
[349961_165226]
Questão
013
Os relés temporizados são dispositivos utilizados em diversos comandos elétricos. O relé temporizado com retardo na energização mantém o
estado inicial do contato (estado de repouso) mesmo após a energização do relé. Depois de transcorrido o tempo predeterminado (tempo de
ajuste do relé), o contato comuta para o estado acionado, mantendo-se nesse estado até que o relé seja desenergizado.
Qual das simbologias abaixo representa o contato de um relé temporizado com retardo na energização?
X
[349961_7791]
Questão
014
O disjuntor termomagnético tem como função:
Proteger circuitos contra curtos-circuitos e choques em pessoas
Outras funções diferentes das apresentadas acima
X Proteger circuitos contra curtos-circuitos e sobrecorrentes
Proteger circuitos contra fugas para a carcaça da máquina ou sobrecorrentes
Proteger circuitos contra sobrecarga e sobretensões
Pincel Atômico - 21/12/2024 16:26:54 5/6
[349961_7788]
Questão
015
Pressionando-se a botoeira de pulso S0. Os contatores ....
X K1, K2 e K3 trepidam (ou ficam ligando e desligando continuamente)
K1, K2 e K3 ligam e somente K1 e K2 selam
Nenhuma das respostas anteriores
K1, K2 e K3 ligam e desligam
K1, K2 e K3 ligam e selam
[349961_59171]
Questão
016
O tipo de corrente medida pelo instrumento abaixo é:
Corrente contínua estabilizada.
X Corrente alternada.
Corrente contínua.
Corrente alternada trifásica equilibrada.
Corrente contínua e alternada.
[349959_165205]
Questão
017
Uma das formas possíveis para se transformar energia elétrica em energia mecânica é a utilização de motores elétricos.Essas máquinas
podem ser classificadas de acordo com diversos critérios. Assinale a alternativa que apresenta um tipo de motor elétrico síncrono:
X Polos salientes
Rotor bobinado
Excitação em paralelo
Rotor gaiola de esquilo
Excitação em série
[349959_59166]
Questão
018
A tensão de ensaio na frequência industrial do instrumento abaixo é de:
X Instrumento não sujeito a ensaio de tensão.
500V.
5 KV.
2 KV.
Pincel Atômico - 21/12/2024 16:26:54 6/6
1 KV.
[349959_13662]
Questão
019
Um técnico deseja fazer a substituição de um contator em um circuito de comando. O contator original do circuito tem especificação 24
VCA/60Hz . O técnico utilizou o substitui por um contator 24 VDC.
Nessa condição, o mais provável é que:
Os enrolamentos da bobina do contator irão se danificar com o tempo, pois a corrente na sua bobina será menor que a nominal.
O circuito funcione normalmente, pois a substituição foi correta devido ao mesmo valor de tensão nominal.
Os enrolamentos da bobina do contator irão se danificar com o tempo, pois a corrente na sua bobina será maior que a nominal.
X Os contatos do contator não comutem, pois a corrente que percorrerá sua bobina será menor que a nominal.
O contator irá vibrar.
[349959_10991]
Questão
020
Um técnico deseja fazer a substituição de um contator em um circuito de comando. O contator original do circuito tem especificação 24
VCA/60Hz . O técnico utilizou o substitui por um contator 24 VDC .Nessa condição, o mais provável é que :
Os enrolamentos da bobina do contator irão se danificar com o tempo, pois a corrente na sua bobina será maior que a nominal.
Os contatos do contator não comutem, pois a corrente que percorrerá sua bobina será menor que a nominal.
X O contator irá vibrar.
O circuito funcione normalmente, pois a substituição foi correta devido ao mesmo valor de tensão nominal.
Os enrolamentos da bobina do contator irão se danificar com o tempo, pois a corrente na sua bobina será menor que a nominal.
