Princípios de Eletrônica Analógica - CT
Aluno (a):
Data: 07 / 01 / 25
Avaliação de Pesquisa 01
NOTA:
INSTRUÇÕES:
· Esta Avaliação de pesquisa contém 04 questões, totalizando 10 (dez) pontos.
· Você deve preencher dos dados no Cabeçalho para sua identificação
· Nome / Data de entrega
· Utilize o espaço abaixo destinado para realizar a atividade.
· Ao terminar grave o arquivo com o nome Avaliação de Pesquisa 01 (nome do aluno).
· Envie o arquivo pelo sistema.
1) Quais são os valores máximo e de pico a pico da tensão da rede elétrica de 127 V e de 220 V?
Cálculo para 127 V:
1. Valor de pico:
Vmaˊx​=127⋅1,414≈179,5V
2. Valor de pico a pico:
Vpp​=2⋅179,5≈359V
Cálculo para 220 V:
1. Valor de pico:
Vmaˊx​=220⋅1,414≈311,1V
2. Valor de pico a pico:
Vpp​=2⋅311,1≈622V
Resumo:
· Para 127 V: Valor máximo = 179,5 V, valor pico a pico = 359 V.
· Para 220 V: Valor máximo = 311,1 V, valor pico a pico = 622 V.

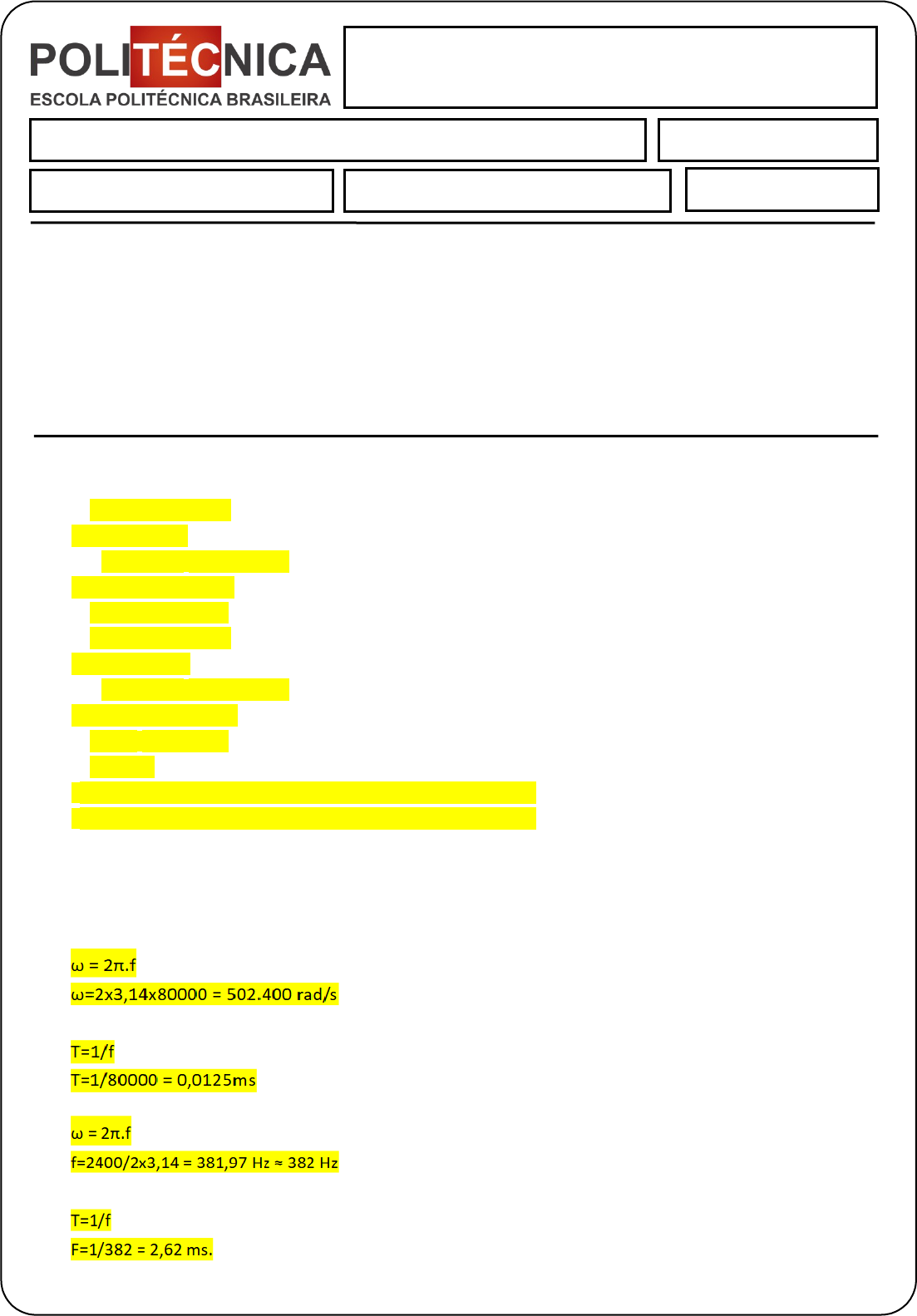

2) Determine os valores de período, frequência e frequência angular dos sinais a seguir a partir dos valores fornecidos:
Tensão senoidal em que f = 80 kHz. Determine T e ω
	Tensão senoidal em que ω = 2400 rad/s. Determine T e f
Corrente senoidal em que T = 100 ms. Determine f e ω
3) A Figura abaixo apresenta a tela de um osciloscópio ajustado com: Atenuação – 2 V/div
Base de tempo – 1 ms/div
Pede-se:
Valor de pico (VP), valor de pico a pico (VPP), período (T) e frequência (f) do sinal apresentado.
VP = 3 div x 2V/div = 6V
VPP= 6 div x 2V/div = 12V
T = 4 div x 1ms/div = 4ms
F= ¼ = 0,25Hz
4) Considere um transformador simples especificado para operar com tensão de 110 V no primário, com relação de espiras N1/N2 = 18 e determine:
a)Tensão eficaz no secundário (Vef);
R= 6,11A
b)Tensão máxima no secundário (VSmáx).
R= 8,64V
